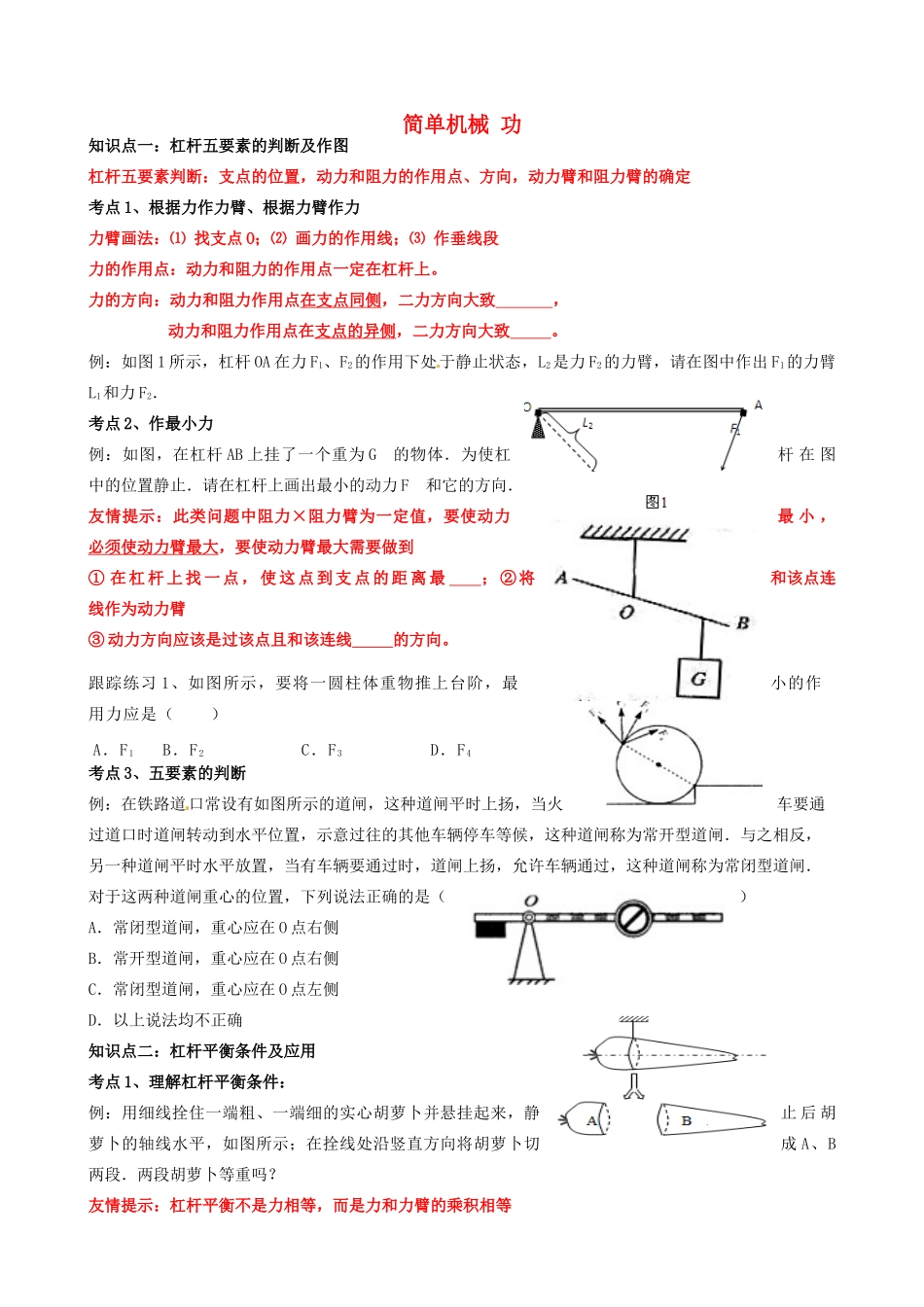

简单机械功知识点一：杠杆五要素的判断及作图杠杆五要素判断：支点的位置，动力和阻力的作用点、方向，动力臂和阻力臂的确定考点1、根据力作力臂、根据力臂作力力臂画法：⑴找支点O；⑵画力的作用线；⑶作垂线段力的作用点：动力和阻力的作用点一定在杠杆上。力的方向：动力和阻力作用点在支点同侧，二力方向大致，动力和阻力作用点在支点的异侧，二力方向大致。例：如图1所示，杠杆OA在力F1、F2的作用下处于静止状态，L2是力F2的力臂，请在图中作出F1的力臂L1和力F2．考点2、作最小力例：如图，在杠杆AB上挂了一个重为G的物体．为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F和它的方向．友情提示：此类问题中阻力×阻力臂为一定值，要使动力最小，必须使动力臂最大，要使动力臂最大需要做到①在杠杆上找一点，使这点到支点的距离最；②将和该点连线作为动力臂③动力方向应该是过该点且和该连线的方向。跟踪练习1、如图所示，要将一圆柱体重物推上台阶，最小的作用力应是（）A．F1B．F2C．F3D．F4考点3、五要素的判断例：在铁路道口常设有如图所示的道闸，这种道闸平时上扬，当火车要通过道口时道闸转动到水平位置，示意过往的其他车辆停车等候，这种道闸称为常开型道闸．与之相反，另一种道闸平时水平放置，当有车辆要通过时，道闸上扬，允许车辆通过，这种道闸称为常闭型道闸．对于这两种道闸重心的位置，下列说法正确的是（）A．常闭型道闸，重心应在O点右侧B．常开型道闸，重心应在O点右侧C．常闭型道闸，重心应在O点左侧D．以上说法均不正确知识点二：杠杆平衡条件及应用考点1、理解杠杆平衡条件：例：用细线拴住一端粗、一端细的实心胡萝卜并悬挂起来，静止后胡萝卜的轴线水平，如图所示；在拴线处沿竖直方向将胡萝卜切成A、B两段．两段胡萝卜等重吗？友情提示：杠杆平衡不是力相等，而是力和力臂的乘积相等考点2、杠杆分类例：下列机械属于省力机械的有：（）A、羊角锤B．筷子C．起瓶器D．独轮车E、船桨F、车闸G、扫帚H、天平友情提示：除了根据力臂长度关系判断杠杆类型，还应根据实际来选择杠杆，当要克服较大的力时，应选择省力杠杆，当为了使用方便，省距离时，应选费力杠杆。考点3、杠杆转动时的动力变化问题例：重为G的均匀木棒竖直悬于O点，在其下端施一拉力F，让棒缓慢转到图中所示位置时，三个力中最小的力是。（1）若再继续转动到水平位置，在转动的过程中始终水平的力F1，大小将，始终与杠杆垂直的力F2大小将，始终沿竖直方向的力F3大小将。有情提示：竖直用力力不变，水平垂直力变化，竖直位置力最小，水平位置力最大。跟踪练习1：如图所示，一均匀圆棒一端系在墙上，可自由转动，另一端一直用竖直向上的力F将棒由A处拉到B处过程中，能表示拉力F与从A到B位置关系的图是（）考点4、杠杆在实际生活中的应用问题例：如图所示，用撬棒撬石头，已知BC=CD,F1和F2哪种做法省力，为什么？你认为还有没有更省力的做法？和同学交流一下，所有方法中最省力的方法是哪个？友情提示：应用杠杆平衡条件，本题阻力一定，想要减少动力，就要想办法改变力臂具体做法是：①移动力的作用点或调整施力方向或直接加长杠杆，可加长动力臂或减少阻力臂。②直接移动支点或反方向用力都可改变支点位置，从而同时改变两个力臂的长度。跟踪练习1．园艺师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O处靠近，这样做的目的是为了（）F3F21F12A．增大阻力臂，减小动力移动的距离B．减小动力臂，减小动力移动的距离C．增大动力臂，省力D．减小阻力臂，省力2、（2012、19．烟台）如图所示，一位母亲推着婴儿车行走，当前轮遇到障碍物时，母亲向下按扶把，若把婴儿车视为杠杆，这时杠杆的支点是；当后轮遇到障碍物时，母亲向上抬起扶把，这时婴儿车可视为杠杆（填“省力”或“费力”）．3、（2007、10．烟台）瓶盖起子有图6(a)(b)两种用法，A、B是开盖时起子和瓶盖接触的两点．在瓶盖和瓶口的接触点中，D和E分别是离手最远和最近的两点．开盖时手对起子施加的力F作用在G点，瓶口对瓶盖的阻力可以认为作用于瓶盖的中心C点(图中没有标出)．如果瓶盖在打开的过程中没有发生明显的...
