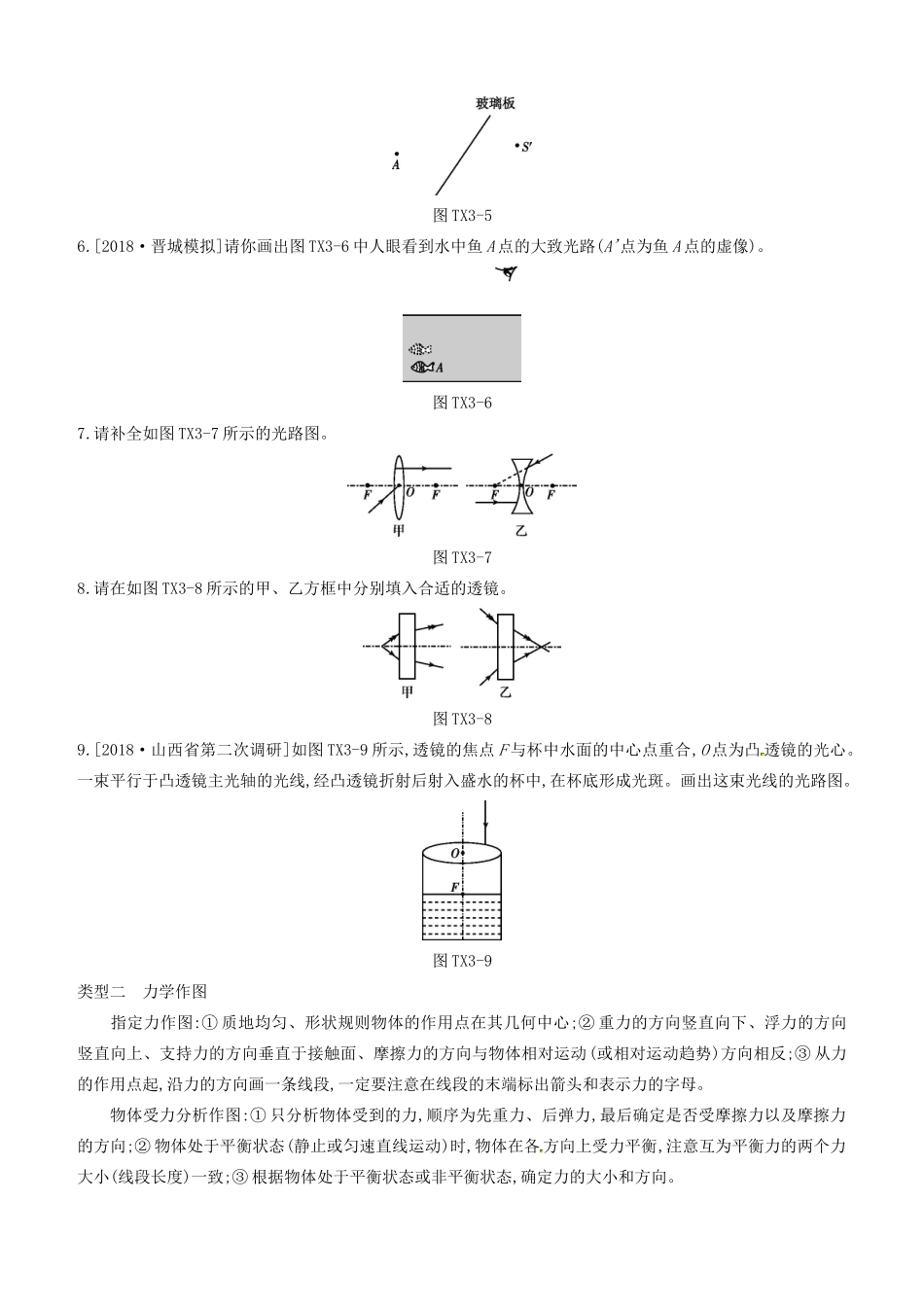

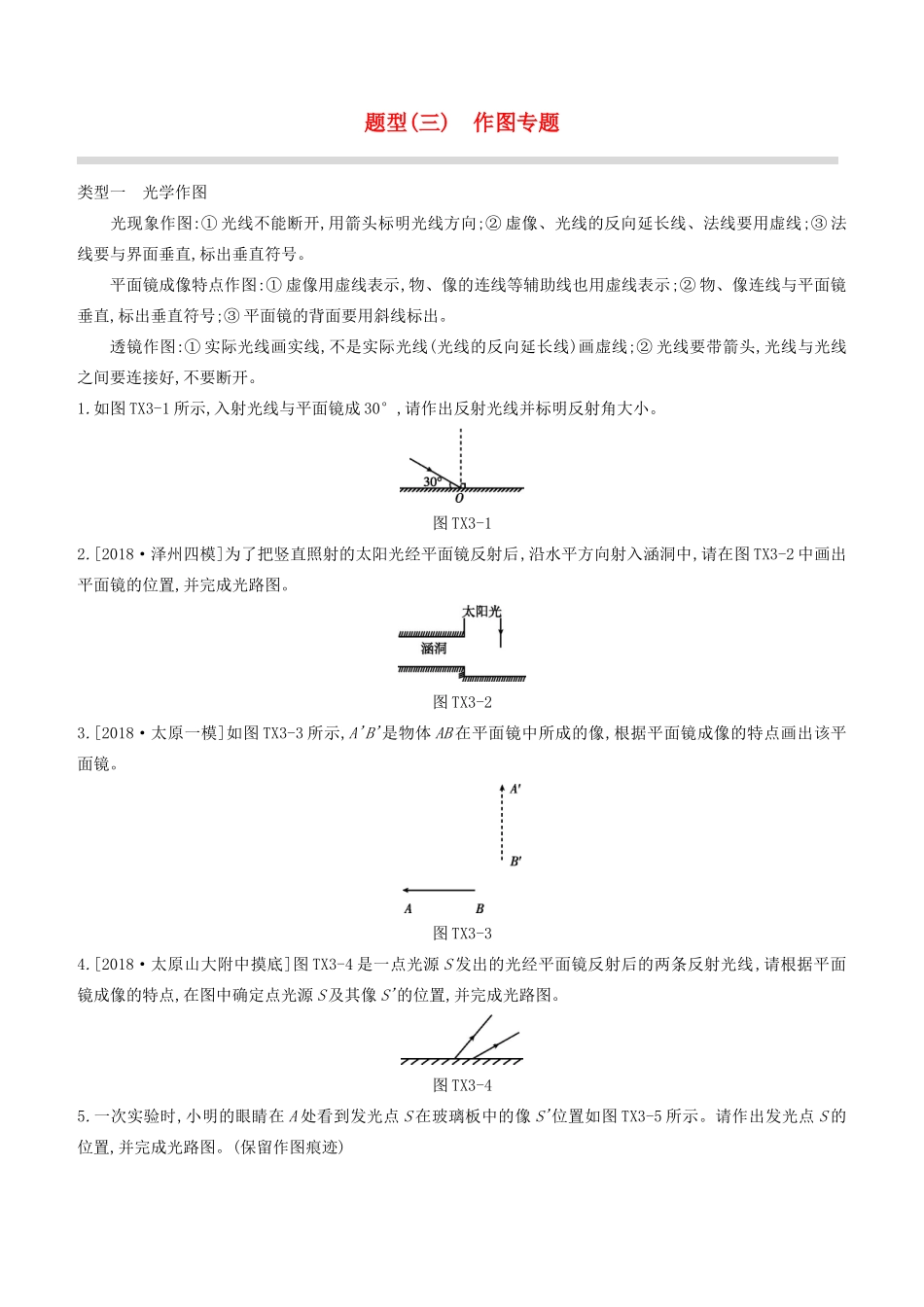

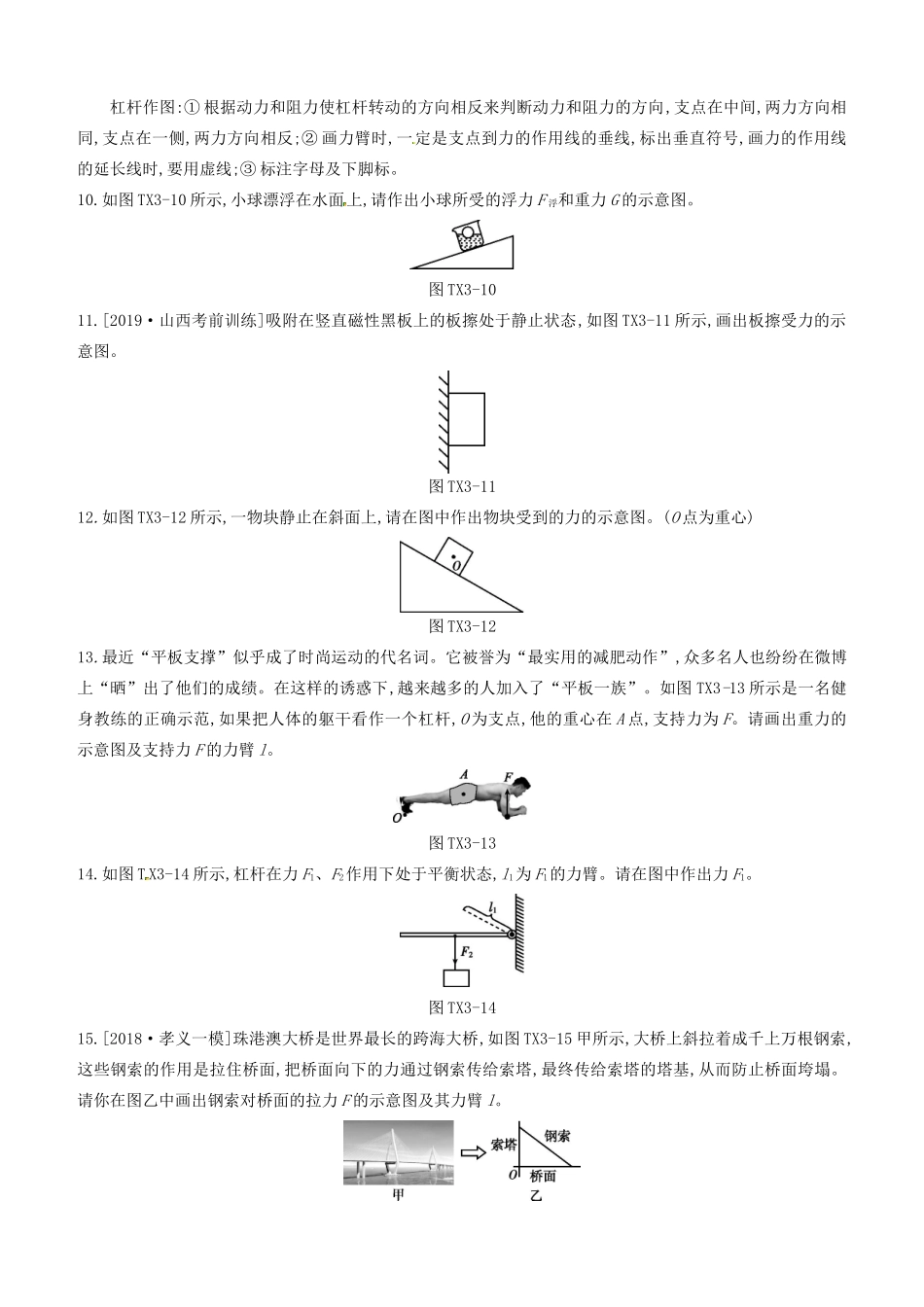

题型(三)作图专题类型一光学作图光现象作图:①光线不能断开,用箭头标明光线方向;②虚像、光线的反向延长线、法线要用虚线;③法线要与界面垂直,标出垂直符号。平面镜成像特点作图:①虚像用虚线表示,物、像的连线等辅助线也用虚线表示;②物、像连线与平面镜垂直,标出垂直符号;③平面镜的背面要用斜线标出。透镜作图:①实际光线画实线,不是实际光线(光线的反向延长线)画虚线;②光线要带箭头,光线与光线之间要连接好,不要断开。1.如图TX3-1所示,入射光线与平面镜成30°,请作出反射光线并标明反射角大小。图TX3-12.[2018·泽州四模]为了把竖直照射的太阳光经平面镜反射后,沿水平方向射入涵洞中,请在图TX3-2中画出平面镜的位置,并完成光路图。图TX3-23.[2018·太原一模]如图TX3-3所示,A'B'是物体AB在平面镜中所成的像,根据平面镜成像的特点画出该平面镜。图TX3-34.[2018·太原山大附中摸底]图TX3-4是一点光源S发出的光经平面镜反射后的两条反射光线,请根据平面镜成像的特点,在图中确定点光源S及其像S'的位置,并完成光路图。图TX3-45.一次实验时,小明的眼睛在A处看到发光点S在玻璃板中的像S'位置如图TX3-5所示。请作出发光点S的位置,并完成光路图。(保留作图痕迹)图TX3-56.[2018·晋城模拟]请你画出图TX3-6中人眼看到水中鱼A点的大致光路(A'点为鱼A点的虚像)。图TX3-67.请补全如图TX3-7所示的光路图。图TX3-78.请在如图TX3-8所示的甲、乙方框中分别填入合适的透镜。图TX3-89.[2018·山西省第二次调研]如图TX3-9所示,透镜的焦点F与杯中水面的中心点重合,O点为凸透镜的光心。一束平行于凸透镜主光轴的光线,经凸透镜折射后射入盛水的杯中,在杯底形成光斑。画出这束光线的光路图。图TX3-9类型二力学作图指定力作图:①质地均匀、形状规则物体的作用点在其几何中心;②重力的方向竖直向下、浮力的方向竖直向上、支持力的方向垂直于接触面、摩擦力的方向与物体相对运动(或相对运动趋势)方向相反;③从力的作用点起,沿力的方向画一条线段,一定要注意在线段的末端标出箭头和表示力的字母。物体受力分析作图:①只分析物体受到的力,顺序为先重力、后弹力,最后确定是否受摩擦力以及摩擦力的方向;②物体处于平衡状态(静止或匀速直线运动)时,物体在各方向上受力平衡,注意互为平衡力的两个力大小(线段长度)一致;③根据物体处于平衡状态或非平衡状态,确定力的大小和方向。杠杆作图:①根据动力和阻力使杠杆转动的方向相反来判断动力和阻力的方向,支点在中间,两力方向相同,支点在一侧,两力方向相反;②画力臂时,一定是支点到力的作用线的垂线,标出垂直符号,画力的作用线的延长线时,要用虚线;③标注字母及下脚标。10.如图TX3-10所示,小球漂浮在水面上,请作出小球所受的浮力F浮和重力G的示意图。图TX3-1011.[2019·山西考前训练]吸附在竖直磁性黑板上的板擦处于静止状态,如图TX3-11所示,画出板擦受力的示意图。图TX3-1112.如图TX3-12所示,一物块静止在斜面上,请在图中作出物块受到的力的示意图。(O点为重心)图TX3-1213.最近“平板支撑”似乎成了时尚运动的代名词。它被誉为“最实用的减肥动作”,众多名人也纷纷在微博上“晒”出了他们的成绩。在这样的诱惑下,越来越多的人加入了“平板一族”。如图TX3-13所示是一名健身教练的正确示范,如果把人体的躯干看作一个杠杆,O为支点,他的重心在A点,支持力为F。请画出重力的示意图及支持力F的力臂l。图TX3-1314.如图TX3-14所示,杠杆在力F1、F2作用下处于平衡状态,l1为F1的力臂。请在图中作出力F1。图TX3-1415.[2018·孝义一模]珠港澳大桥是世界最长的跨海大桥,如图TX3-15甲所示,大桥上斜拉着成千上万根钢索,这些钢索的作用是拉住桥面,把桥面向下的力通过钢索传给索塔,最终传给索塔的塔基,从而防止桥面垮塌。请你在图乙中画出钢索对桥面的拉力F的示意图及其力臂l。图TX3-1516.如图TX3-16所示为用核桃钳夹核桃时的情景,此时核桃钳可视为两根杠杆。请在图中画出作用在上面的动力F1的力臂l1和阻力F2的示意图。图TX3-1617.如图TX3-17所示是玻璃门上的门柄,向下用力旋转门柄开门。请在图中A点作出使门柄转动的最小动力F,保留作图痕迹。图TX3-17类型三电磁学作图电路图的连接:①电...
