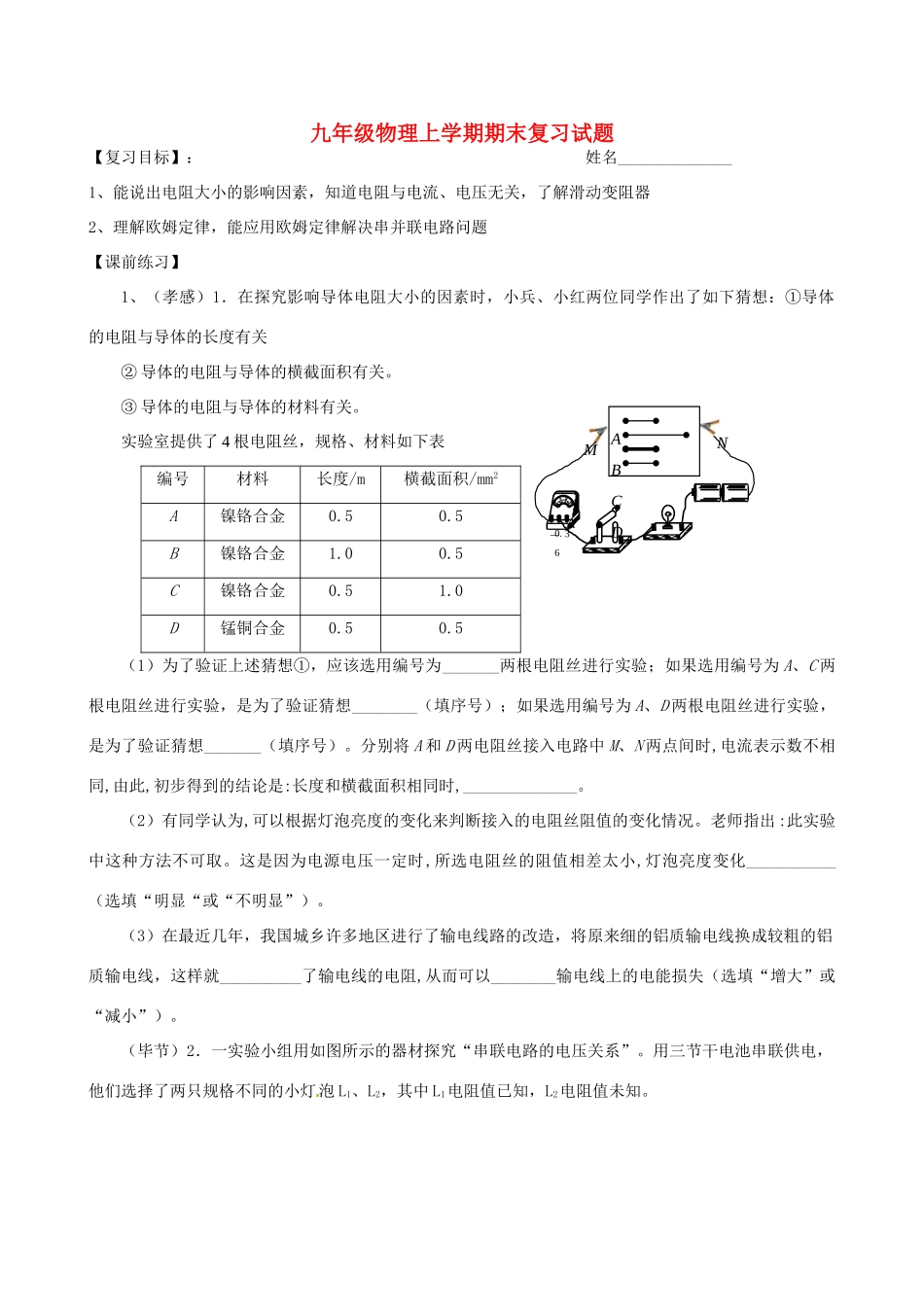

A－30.6ABCDMN九年级物理上学期期末复习试题【复习目标】：姓名______________1、能说出电阻大小的影响因素，知道电阻与电流、电压无关，了解滑动变阻器2、理解欧姆定律，能应用欧姆定律解决串并联电路问题【课前练习】1、（孝感）1．在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：①导体的电阻与导体的长度有关②导体的电阻与导体的横截面积有关。③导体的电阻与导体的材料有关。实验室提供了4根电阻丝，规格、材料如下表编号材料长度/m横截面积/mm2A镍铬合金0.50.5B镍铬合金1.00.5C镍铬合金0.51.0D锰铜合金0.50.5（1）为了验证上述猜想①，应该选用编号为_______两根电阻丝进行实验；如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想________（填序号）；如果选用编号为A、D两根电阻丝进行实验，是为了验证猜想_______（填序号）。分别将A和D两电阻丝接入电路中M、N两点间时,电流表示数不相同,由此,初步得到的结论是:长度和横截面积相同时,______________。（2）有同学认为,可以根据灯泡亮度的变化来判断接入的电阻丝阻值的变化情况。老师指出:此实验中这种方法不可取。这是因为电源电压一定时,所选电阻丝的阻值相差太小,灯泡亮度变化___________（选填“明显“或“不明显”）。（3）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就__________了输电线的电阻,从而可以________输电线上的电能损失（选填“增大”或“减小”）。（毕节）2．一实验小组用如图所示的器材探究“串联电路的电压关系”。用三节干电池串联供电，他们选择了两只规格不同的小灯泡L1、L2，其中L1电阻值已知，L2电阻值未知。（1）请用笑画线代替导线，连接实验电路。要求：L1和L2串联，电压表测量两灯串联后的总电压。（2）为了保证电路的安全，连接器材时，开关应＿＿＿＿。（3）小明用电压表测量L1两端电压时，直接选用0-3V的量程，小悦说这样不行，规范的操作方法应该是＿＿＿＿＿＿＿＿＿＿＿＿。（4）在测量L2两端电压时，两灯突然熄灭，电压表示数变为0，用电压表检测L1两端电压，电压表示数为电源电压，出现此故障的原因可能是＿＿＿＿＿＿＿＿＿＿＿＿。（5）他们排除故障后继续实验，得出一组实验数据如下表。为了得出串联电路电压关系的普遍规律，他们还应＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。（辽阳）3．某实验小组利用如图甲所示的电路探究电流跟电阻的关系。实验用到三只阻值分别为5Ω、10Ω、20Ω的定值电阻，蓄电池（电压为6Ｖ且保持不变）、电流表、电压表、滑动变阻器、开关各一个，导线若干。甲乙（1）请将图甲的实物电路连接完整（导线不允许交叉），并在方框内画出对应的电路图；（2）实验中将5Ω电阻换成10Ω电阻后，应将滑动变阻器的滑片P向端移动＿＿＿＿（填“A”或“B”），移动滑片的目的是＿＿＿＿＿＿＿＿。正确操作后，记下电流表的示数，得到电流I随电阻R变化的图象如图乙所示，由图象可得出的结论是＿＿＿＿＿＿＿＿＿＿＿＿：。（3）该实验小组同学还想探究电流与电压的关系，实验中应该控制＿＿＿＿＿＿＿＿不变。（宜宾）4．在如图所示的电路中，电源电压U=8V，且保持不变，Rl＝10Ω，R2＝40Ω。试问：（1）若开关S1闭合，S2断开，当滑片P滑到a端时，电流表的示数为L1两端电压（V）L2两端电压（V）电路两端总电压（V）1.52.84.3I/AR/Ω0.40.30.20.105101520R+-ABCDSSL1L20.2A，此时滑动变阻器R的电阻值为多大?（2）若开关S1、S2均闭合，当滑片P滑到b端时，电流表的示数是多少?【课堂练习】（牡丹江）5．电流表和电压表是电学的基本测量工具。使用时，电流表必须和被测的用电器串联，电压表必须__________接在被测用电器两端。任何情况下都不能使_________直接连到电源的两极。（贺州市）6．如图所示的电路中，当开关S闭合时，电压表能直接测出灯泡L1两端的电压是（）ABCD（德阳）7．如图所示电路中，只闭合S1、S2时，灯L1、L2是__________，只闭合S3时，灯L1、L2是___________。(填“串联”或“并联”)（苏州）8．在图丁所示电路的两个虚线框内分别填入电源或开关的符号，并满足...
