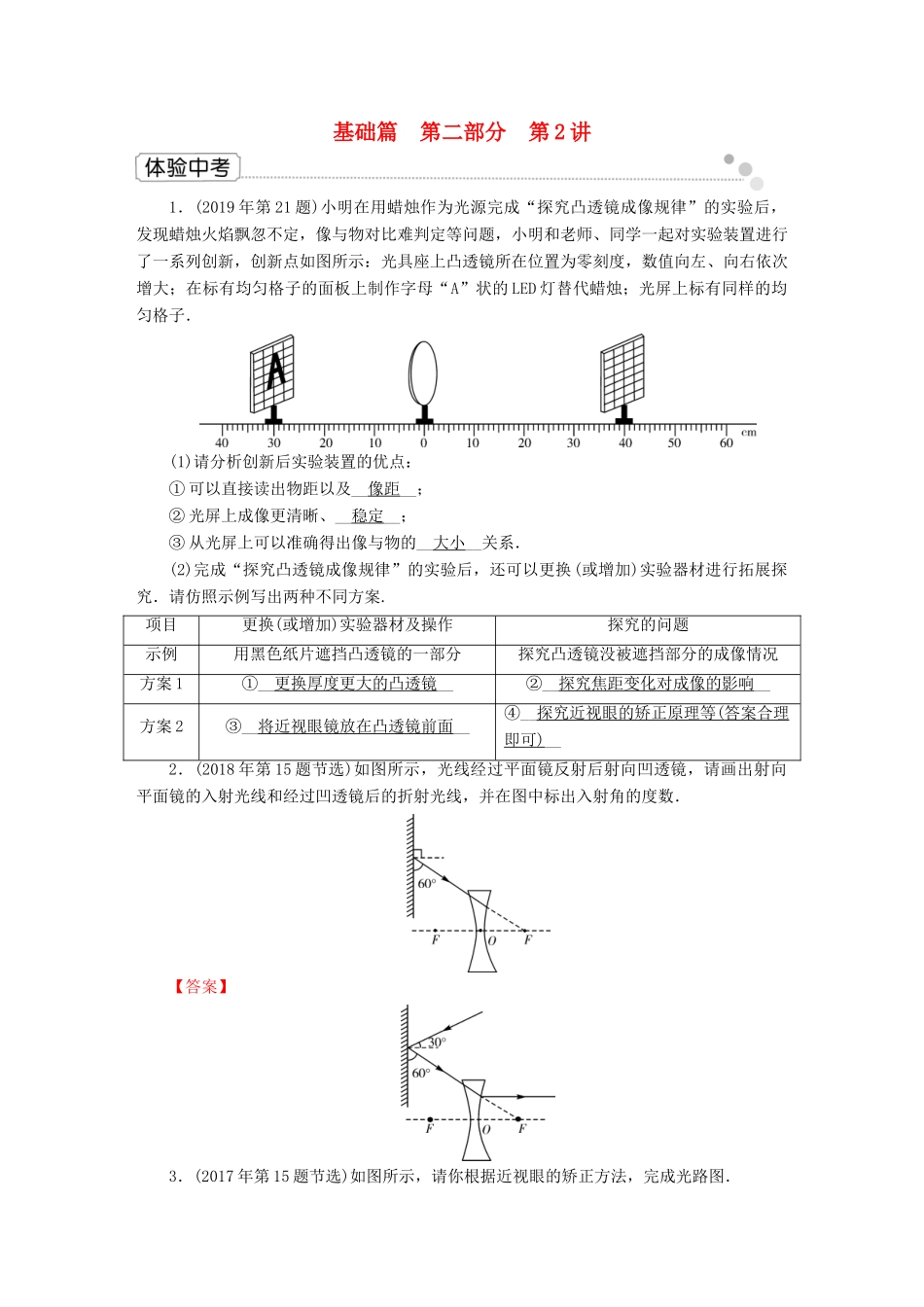

基础篇第二部分第2讲1．(2019年第21题)小明在用蜡烛作为光源完成“探究凸透镜成像规律”的实验后，发现蜡烛火焰飘忽不定，像与物对比难判定等问题，小明和老师、同学一起对实验装置进行了一系列创新，创新点如图所示：光具座上凸透镜所在位置为零刻度，数值向左、向右依次增大；在标有均匀格子的面板上制作字母“A”状的LED灯替代蜡烛；光屏上标有同样的均匀格子．(1)请分析创新后实验装置的优点：①可以直接读出物距以及__像距__；②光屏上成像更清晰、__稳定__；③从光屏上可以准确得出像与物的__大小__关系．(2)完成“探究凸透镜成像规律”的实验后，还可以更换(或增加)实验器材进行拓展探究．请仿照示例写出两种不同方案.项目更换(或增加)实验器材及操作探究的问题示例用黑色纸片遮挡凸透镜的一部分探究凸透镜没被遮挡部分的成像情况方案1①__更换厚度更大的凸透镜__②__探究焦距变化对成像的影响__方案2③__将近视眼镜放在凸透镜前面__④__探究近视眼的矫正原理等(答案合理即可)__2．(2018年第15题节选)如图所示，光线经过平面镜反射后射向凹透镜，请画出射向平面镜的入射光线和经过凹透镜后的折射光线，并在图中标出入射角的度数．【答案】3．(2017年第15题节选)如图所示，请你根据近视眼的矫正方法，完成光路图．【答案】4．(2017年第17题)如图所示，小李用点燃的蜡烛、凸透镜和光屏进行“探究凸透镜成像规律”的实验，凸透镜的焦距为12cm.(1)蜡烛和凸透镜的位置不变，要使光屏承接到一个倒立、__放大__清晰的实像，具体的操作是：首先将光屏向右移动，__在承接到像的位置，左、右移动光屏，比较像的清晰度，注意观察光屏上的像__，直到找到最清晰的像，日常生活中__投影仪__(填“照相机”“投影仪”或“放大镜”)就是利用这一原理制成的．(2)当蜡烛燃烧一段时间后会变短，烛焰的像会向__上__偏离光屏中心．(3)请你指出用烛焰作为发光物体完成“探究凸透镜成像规律”实验存在的两点不足之处：__①②任选两点：无法判断烛焰所成的实像是否与烛焰左右相反；烛焰的形状不稳定；不易比较像与物的大小关系；蜡烛变短，像偏离光屏中心；烛焰(或蜡烛)亮度不大__.5．(2016年第15题节选)如图所示，可以利用不同的光学元件来改变入射光线OA的传播方向．请在图中分别画出两种合适的光学元件(只要求画出光学元件大致位置的示意图，但须与光学规律相符)【答案】如图(画出两种即可)
