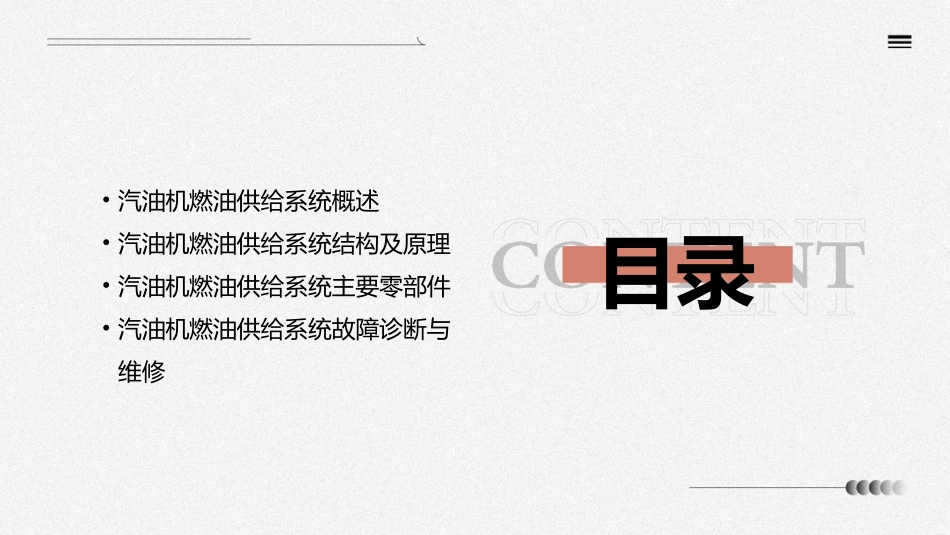

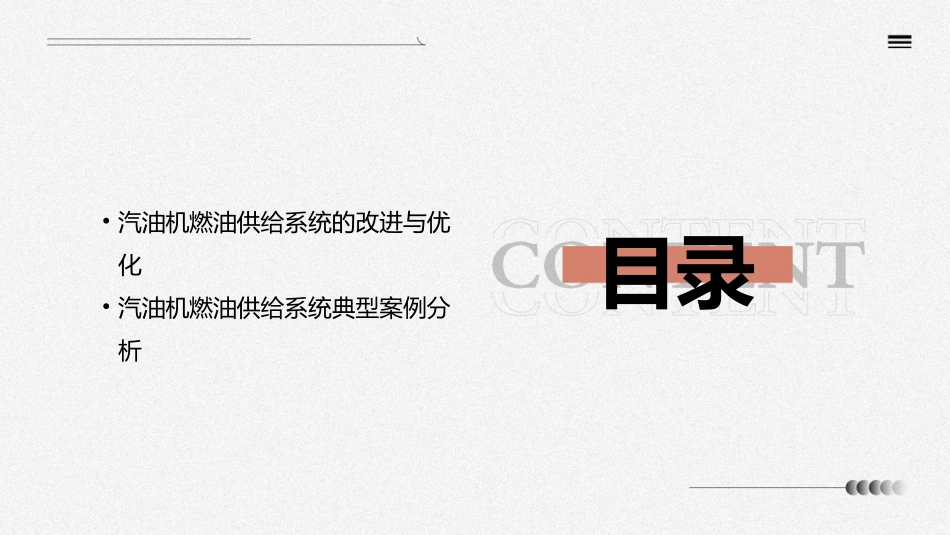

汽油机燃油供给阎资料课件•汽油机燃油供给系统概述•汽油机燃油供给系统结构及原理•汽油机燃油供给系统主要零部件•汽油机燃油供给系统故障诊断与维修目录•汽油机燃油供给系统的改进与优化•汽油机燃油供给系统典型案例分析目录01汽油机燃油供给系统概述燃油供给系统是汽油机的重要组成部分,负责将汽油从油箱输送至发动机的燃烧室,同时根据发动机工况调节汽油供给量。功用燃油供给系统通常由油箱、输油管、燃油泵、喷油器、压力调节器等组成。组成燃油供给系统的功用与组成按供油方式分为机械式、电子控制式和混合式三种。按喷油方式分为缸内直喷和缸外喷射两种。燃油供给系统的分类早期的燃油供给系统采用化油器,结构简单但控油精度低,不利于发动机性能发挥。早期燃油供给系统随着技术的发展,电子控制燃油喷射逐渐取代了化油器,通过ECU控制燃油泵和喷油器,实现精准控制燃油供给量。电子控制燃油供给系统近年来,缸内直喷技术逐渐普及,该技术将喷油器直接安装在气缸内部,能够更好地将汽油喷射到燃烧室中,提高燃油利用率和发动机性能。缸内直喷技术燃油供给系统的发展历程02汽油机燃油供给系统结构及原理燃油箱燃油箱是燃油供给系统的一部分,主要用于储存燃油。一般位于车身底部,由塑料或金属制成,内部有隔板和滤网,以防止杂质进入燃油系统。燃油泵燃油泵是用来将燃油从燃油箱中抽出并加压输送到发动机的部件。它通常位于燃油箱内,由电机驱动,将油从燃油箱底部抽出,通过高压油管输送到发动机。燃油箱及燃油泵燃油滤清器的作用是过滤燃油中的杂质和水分,保持燃油的清洁,防止杂质和水分进入发动机,对发动机造成损害。燃油滤清器一般由金属外壳和内部的过滤材料组成,过滤材料通常由纸或聚合物制成,可以捕捉燃油中的杂质和水分。燃油滤清器结构作用燃油压力调节器的作用是调节燃油压力,使得燃油能够在合适的压力下喷射到发动机中。作用燃油压力调节器通常位于燃油喷射系统中,由弹簧和膜片组成。当膜片受到压力时,会将压力传递给弹簧,从而调节燃油压力。结构燃油压力调节器喷油器的作用是将燃油喷射到发动机的进气歧管或气缸中,形成雾状,以便于燃烧。作用喷油器由电磁阀和喷嘴组成。当电磁阀通电时,喷嘴打开,将燃油喷射出来。喷油器的喷嘴口径可以根据需要调节,以控制喷射的形状和大小。结构喷油器03汽油机燃油供给系统主要零部件类型燃油箱分为开式和闭式两种,开式燃油箱易于清洁,但存在燃油蒸发的可能;闭式燃油箱则可以减少燃油蒸发,但清洁较为困难。功用燃油箱用于储存燃油,通常位于车辆的后部或底部。材料燃油箱通常由金属或塑料制成。燃油箱类型燃油泵根据其安装位置可分为内置泵和外置泵。内置泵通常位于油箱内部,而外置泵则位于油箱外部。材料燃油泵通常由金属或塑料制成。功用燃油泵的作用是从燃油箱中泵出燃油,并提高燃油压力,确保燃油可以顺利地流向喷油器。燃油泵燃油滤清器用于过滤燃油中的杂质和微粒,确保燃油系统的清洁和流畅。功用燃油滤清器分为可更换式和不可更换式两种。可更换式滤清器需要定期更换滤芯,而不可更换式滤清器则无需更换滤芯。类型燃油滤清器通常由金属或塑料制成。材料燃油滤清器功用01燃油压力调节器的作用是调节燃油压力,确保喷油器的正常工作。类型02燃油压力调节器分为机械式和电子式两种。机械式压力调节器通过机械手段来调节压力,而电子式压力调节器则通过电子控制来调节压力。材料03燃油压力调节器通常由金属或塑料制成。燃油压力调节器喷油器的作用是将燃油以雾状喷入汽缸内部,便于汽缸内的空气和燃油混合并点燃。功用喷油器分为孔式和轴式两种。孔式喷油器喷孔较小,适用于小排量发动机;轴式喷油器喷孔较大,适用于大排量发动机。类型喷油器通常由金属或塑料制成。材料喷油器04汽油机燃油供给系统故障诊断与维修当汽油机无法启动时,可能的原因包括点火系统故障、供油系统故障或发动机控制单元故障等。无法启动怠速不稳可能是由于节气门位置传感器、怠速控制阀或进气系统漏气等原因引起的。怠速不稳加速缓慢可能是由于空气流量计、节气门位置传感器或点火系统故障等原因引起的。加速缓慢耗油...
