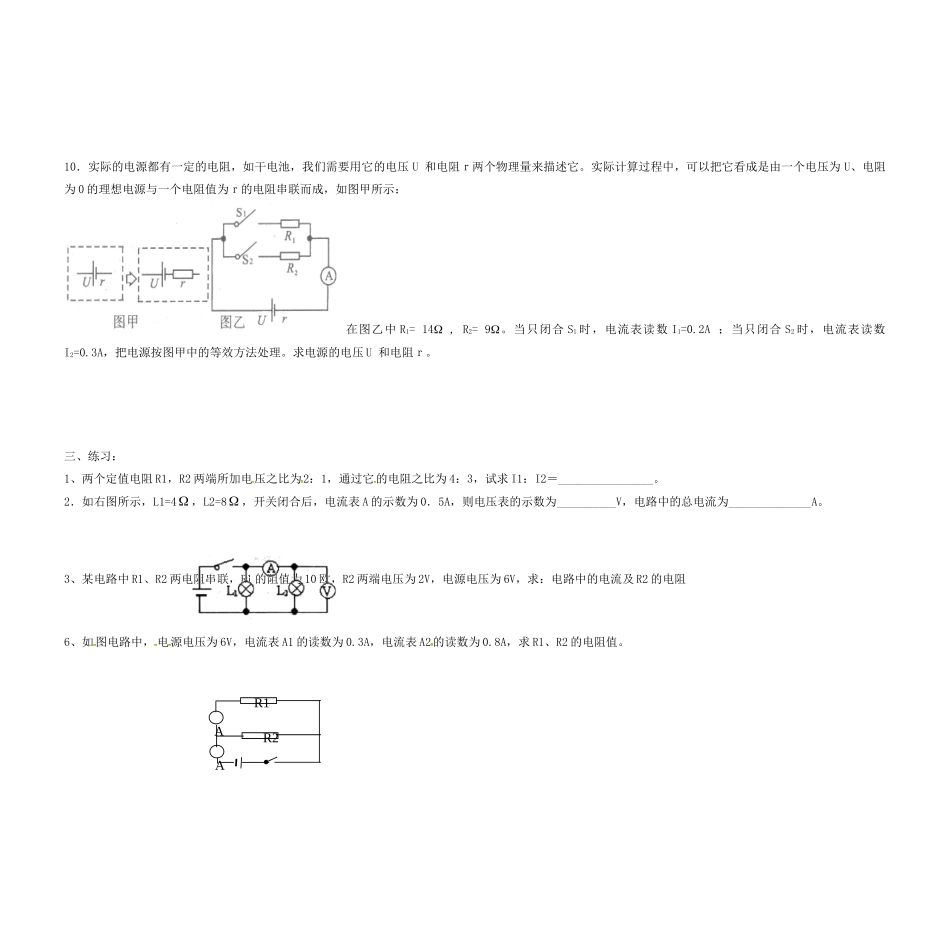

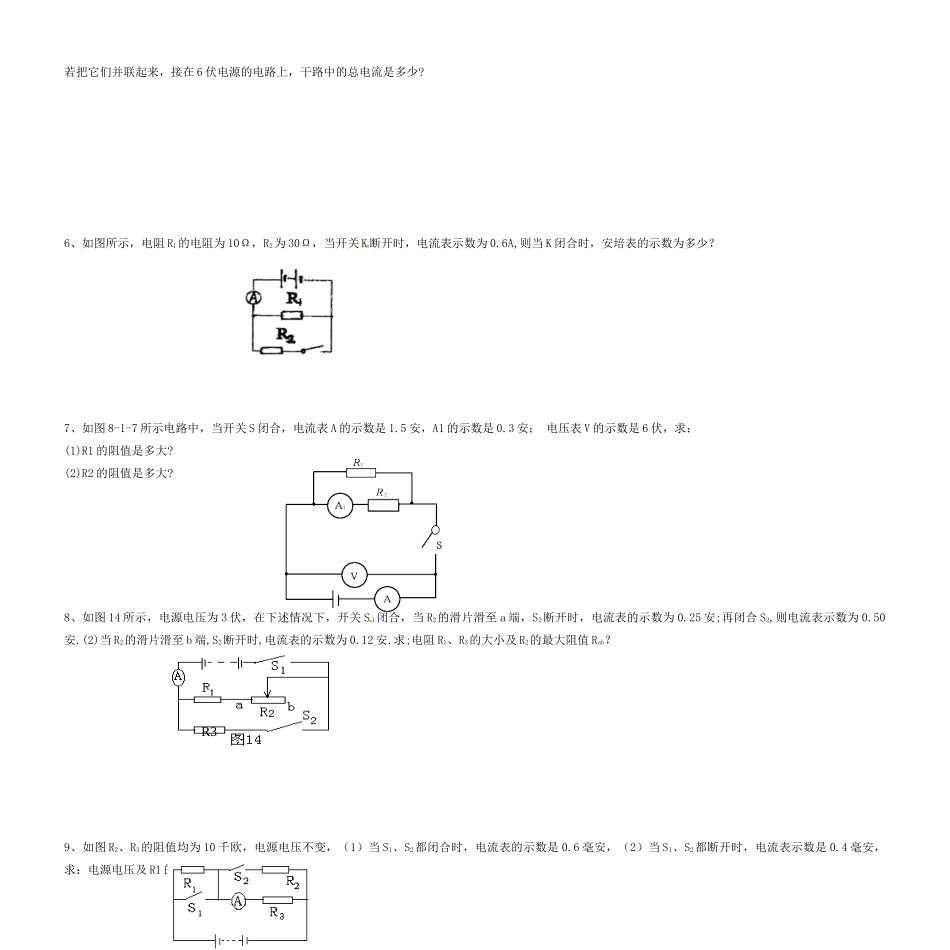

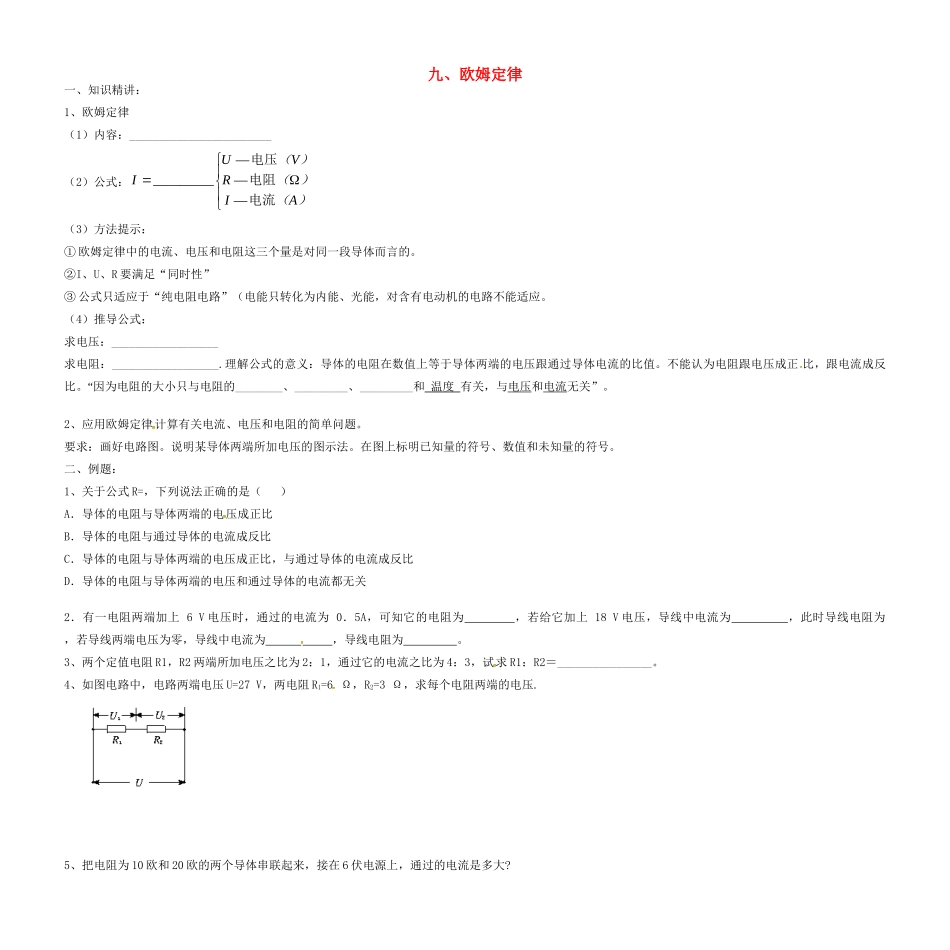

九、欧姆定律一、知识精讲：1、欧姆定律（1）内容：________________________（2）公式：A（）I）（RV（）UI电流电阻电压———_________（3）方法提示：①欧姆定律中的电流、电压和电阻这三个量是对同一段导体而言的。②I、U、R要满足“同时性”③公式只适应于“纯电阻电路”（电能只转化为内能、光能，对含有电动机的电路不能适应。（4）推导公式：求电压：__________________求电阻：__________________.理解公式的意义：导体的电阻在数值上等于导体两端的电压跟通过导体电流的比值。不能认为电阻跟电压成正比，跟电流成反比。“因为电阻的大小只与电阻的________、_________、_________和温度有关，与电压和电流无关”。2、应用欧姆定律计算有关电流、电压和电阻的简单问题。要求：画好电路图。说明某导体两端所加电压的图示法。在图上标明已知量的符号、数值和未知量的符号。二、例题：1、关于公式R=，下列说法正确的是（）A．导体的电阻与导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻与导体两端的电压和通过导体的电流都无关2．有一电阻两端加上6V电压时，通过的电流为0．5A，可知它的电阻为，若给它加上18V电压，导线中电流为，此时导线电阻为，若导线两端电压为零，导线中电流为，导线电阻为。3、两个定值电阻R1，R2两端所加电压之比为2：1，通过它的电流之比为4：3，试求R1：R2＝________________。4、如图电路中，电路两端电压U=27V，两电阻R1=6Ω，R2=3Ω，求每个电阻两端的电压.5、把电阻为10欧和20欧的两个导体串联起来，接在6伏电源上，通过的电流是多大?若把它们并联起来，接在6伏电源的电路上，干路中的总电流是多少?6、如图所示，电阻R1的电阻为10Ω，R2为30Ω，当开关K断开时，电流表示数为0.6A,则当K闭合时，安培表的示数为多少？7、如图8-1-7所示电路中，当开关S闭合，电流表A的示数是1.5安，A1的示数是0.3安；电压表V的示数是6伏，求：(1)R1的阻值是多大?(2)R2的阻值是多大?8、如图14所示，电源电压为3伏，在下述情况下，开关S1闭合，当R2的滑片滑至a端，S2断开时，电流表的示数为0.25安;再闭合S2,则电流表示数为0.50安.(2)当R2的滑片滑至b端,S2断开时,电流表的示数为0.12安.求;电阻R1、R3的大小及R2的最大阻值Rab？9、如图R2、R3的阻值均为10千欧，电源电压不变，（1）当S1、S2都闭合时，电流表的示数是0.6毫安，（2）当S1、S2都断开时，电流表示数是0.4毫安，求：电源电压及R1的阻值。R310．实际的电源都有一定的电阻，如干电池，我们需要用它的电压U和电阻ｒ两个物理量来描述它。实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为ｒ的电阻串联而成，如图甲所示：在图乙中R1=14,R2=9。当只闭合S1时，电流表读数I1=0.2A；当只闭合S2时，电流表读数I2=0.3A，把电源按图甲中的等效方法处理。求电源的电压U和电阻ｒ。三、练习：1、两个定值电阻R1，R2两端所加电压之比为2：1，通过它的电阻之比为4：3，试求I1：I2＝________________。2．如右图所示，L1=4，L2=8，开关闭合后，电流表A的示数为0．5A，则电压表的示数为__________V，电路中的总电流为______________A。3、某电路中R1、R2两电阻串联，R1的阻值为10欧，R2两端电压为2V，电源电压为6V，求：电路中的电流及R2的电阻6、如图电路中，电源电压为6V，电流表A1的读数为0.3A，电流表A2的读数为0.8A，求R1、R2的电阻值。AAR1R2
