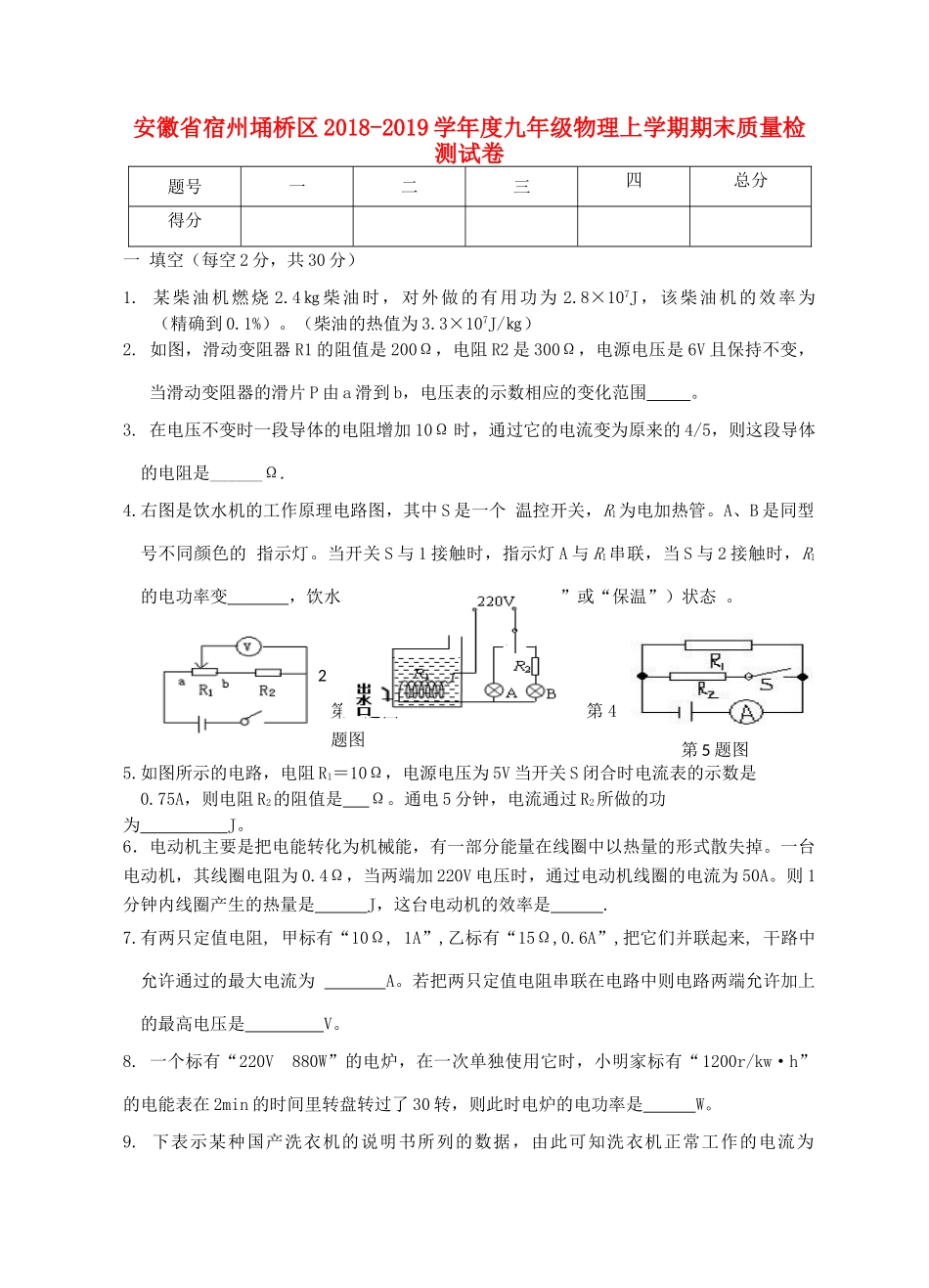

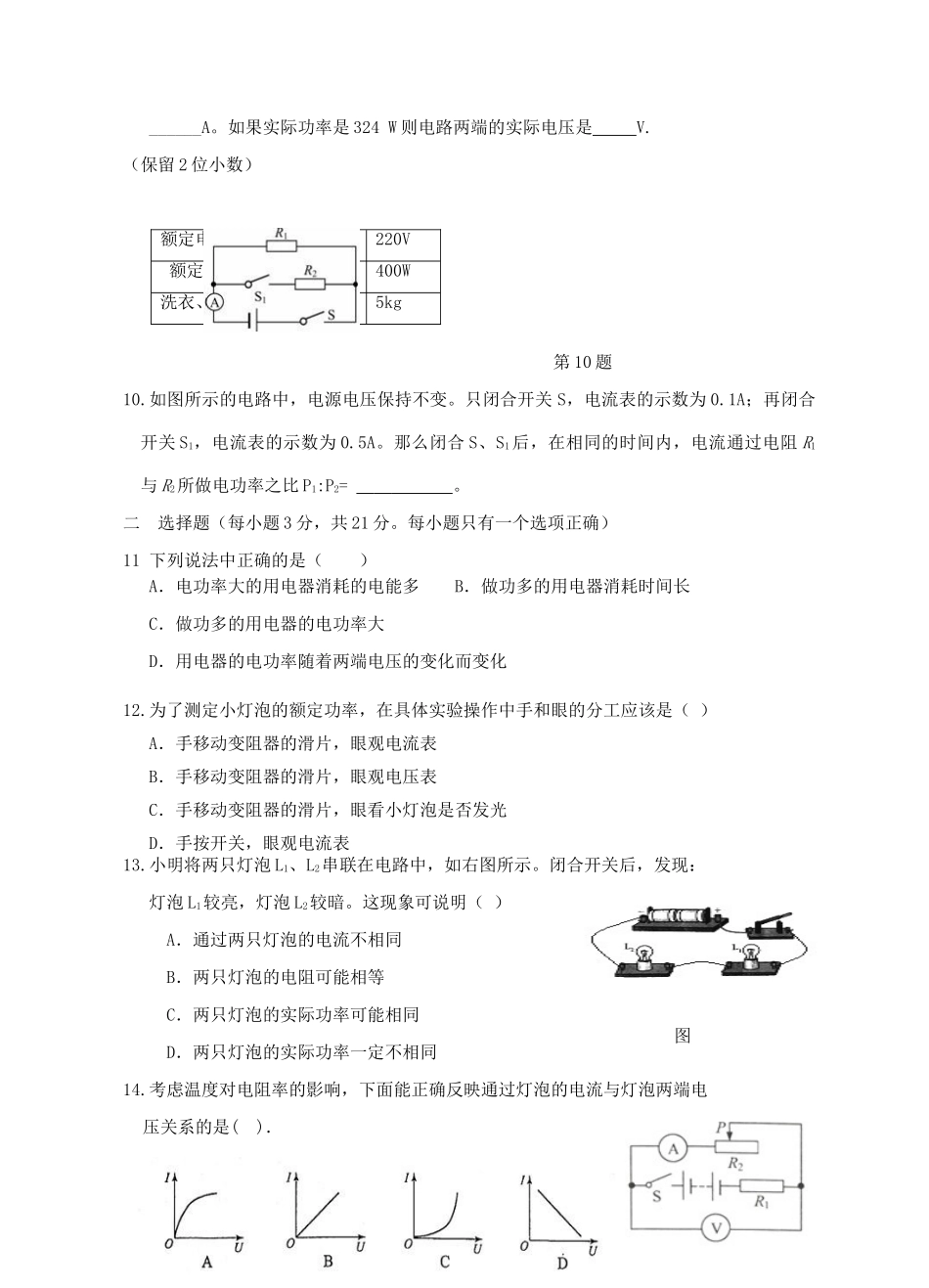

安徽省宿州埇桥区2018-2019学年度九年级物理上学期期末质量检测试卷题号一二三四总分得分一填空（每空2分，共30分）1.某柴油机燃烧2.4㎏柴油时，对外做的有用功为2.8×107J，该柴油机的效率为（精确到0.1%）。（柴油的热值为3.3×107J/㎏）2.如图，滑动变阻器R1的阻值是200Ω，电阻R2是300Ω，电源电压是6V且保持不变，当滑动变阻器的滑片P由a滑到b，电压表的示数相应的变化范围。3.在电压不变时一段导体的电阻增加10Ω时，通过它的电流变为原来的4/5，则这段导体的电阻是______Ω.4.右图是饮水机的工作原理电路图，其中S是一个温控开关，R1为电加热管。A、B是同型号不同颜色的指示灯。当开关S与1接触时，指示灯A与R1串联，当S与2接触时，R1的电功率变，饮水机处于（选填“加热”或“保温”）状态。第2题图第4题图5.如图所示的电路，电阻R1＝10Ω，电源电压为5V当开关S闭合时电流表的示数是0.75A，则电阻R2的阻值是Ω。通电5分钟，电流通过R2所做的功为J。6．电动机主要是把电能转化为机械能，有一部分能量在线圈中以热量的形式散失掉。一台电动机，其线圈电阻为0.4Ω，当两端加220V电压时，通过电动机线圈的电流为50A。则1分钟内线圈产生的热量是J，这台电动机的效率是.7.有两只定值电阻,甲标有“10Ω,1A”,乙标有“15Ω,0.6A”,把它们并联起来,干路中允许通过的最大电流为A。若把两只定值电阻串联在电路中则电路两端允许加上的最高电压是V。8.一个标有“220V880W”的电炉，在一次单独使用它时，小明家标有“1200r/kw·h”的电能表在2min的时间里转盘转过了30转，则此时电炉的电功率是W。9.下表示某种国产洗衣机的说明书所列的数据，由此可知洗衣机正常工作的电流为S12第5题图______A。如果实际功率是324W则电路两端的实际电压是V.（保留2位小数）第10题10.如图所示的电路中，电源电压保持不变。只闭合开关S，电流表的示数为0.1A；再闭合开关S1，电流表的示数为0.5A。那么闭合S、S1后，在相同的时间内，电流通过电阻R1与R2所做电功率之比P1:P2=。二选择题（每小题3分，共21分。每小题只有一个选项正确）11下列说法中正确的是（）A．电功率大的用电器消耗的电能多B．做功多的用电器消耗时间长C．做功多的用电器的电功率大D．用电器的电功率随着两端电压的变化而变化12.为了测定小灯泡的额定功率，在具体实验操作中手和眼的分工应该是（）A．手移动变阻器的滑片，眼观电流表B．手移动变阻器的滑片，眼观电压表C．手移动变阻器的滑片，眼看小灯泡是否发光D．手按开关，眼观电流表13.小明将两只灯泡L1、L2串联在电路中，如右图所示。闭合开关后，发现：灯泡L1较亮，灯泡L2较暗。这现象可说明（）A．通过两只灯泡的电流不相同B．两只灯泡的电阻可能相等C．两只灯泡的实际功率可能相同D．两只灯泡的实际功率一定不相同14.考虑温度对电阻率的影响，下面能正确反映通过灯泡的电流与灯泡两端电压关系的是()．额定电压220V额定洗衣、脱水功率400W洗衣、脱水容量5kg图14题图15题图15.如上图所示的电路中，闭合开关S，滑动变阻器的滑片P向右滑动时，则（）A．R1的电功率一定减小B．电路的总功率一定增大C．电流表的示数增大D．电压表的示数减小16.标有“6V3W”的小灯泡，通过它的电流与电压的关系如图所示．若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为（）A．3WB．3.3WC．3.6WD．5W17.将标有“6V3W”和“6V2W”的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，接通电路后，以下说法正确的是（）A.两只小灯泡都不能正常工作，甲灯比乙灯亮B.两只小灯泡都能正常发光C.通过乙灯的电流较大，所以乙灯较亮D.两只小灯泡的总功率小于2W注意：请把选项填在答题卡里，否则不计分数。11121314151617三实验题（18题4分，连线2分，每空2分共22分）18.（4分）请在图中用导线连接一个三孔插座和一盏带开关的电灯的照明电路．根据安全用电原则，将如图所示的元件连入电路19．（8分）在“探究电流跟电压、电阻的关系”时，同学们设计如图电路图，其中R为定值电阻，R’为滑动变阻器，实验后，数据记录在表一和表二中。表一R=5Ω电压/V1.02.03.0电流/A0.20.40.6表二U=3V...
