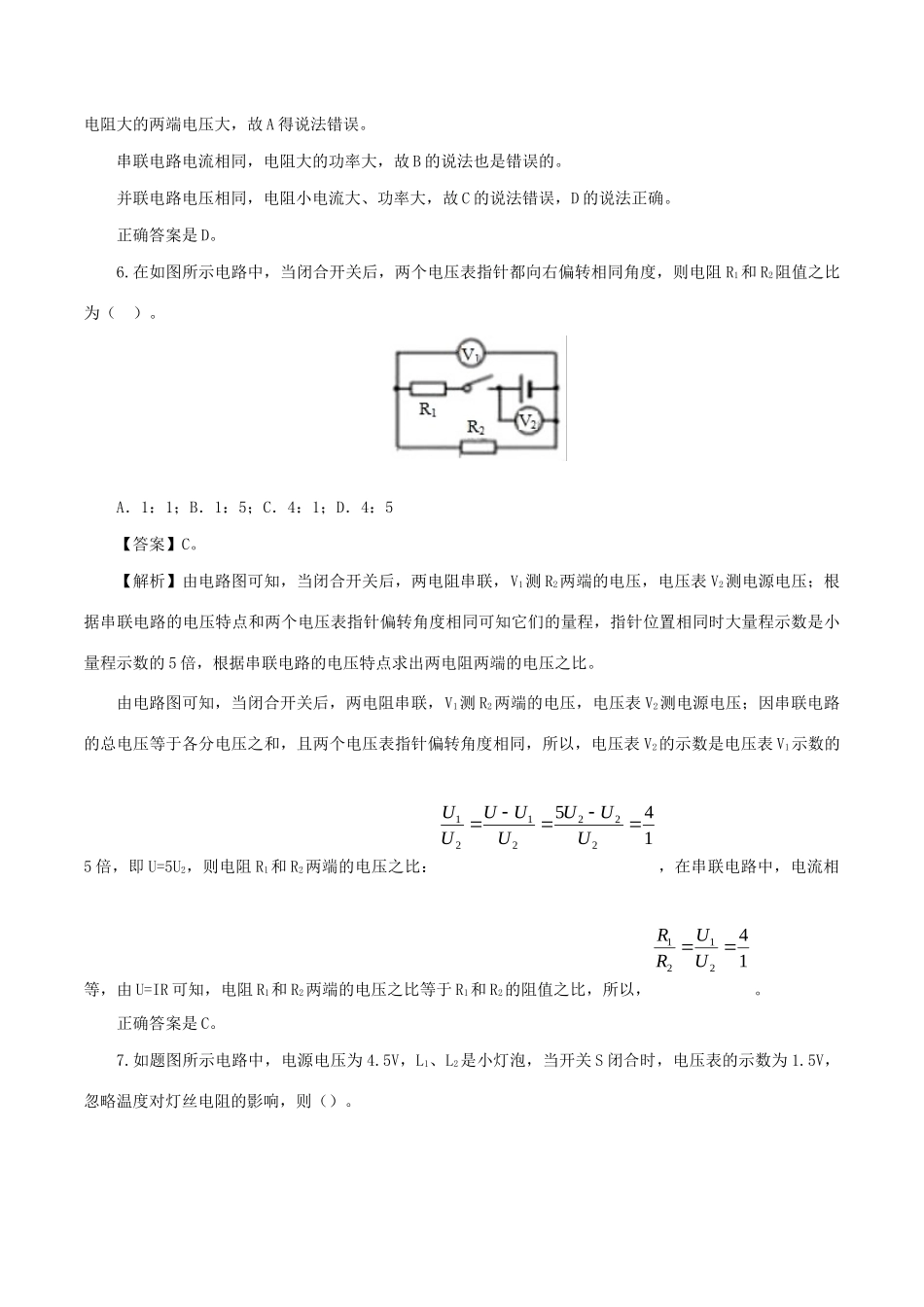

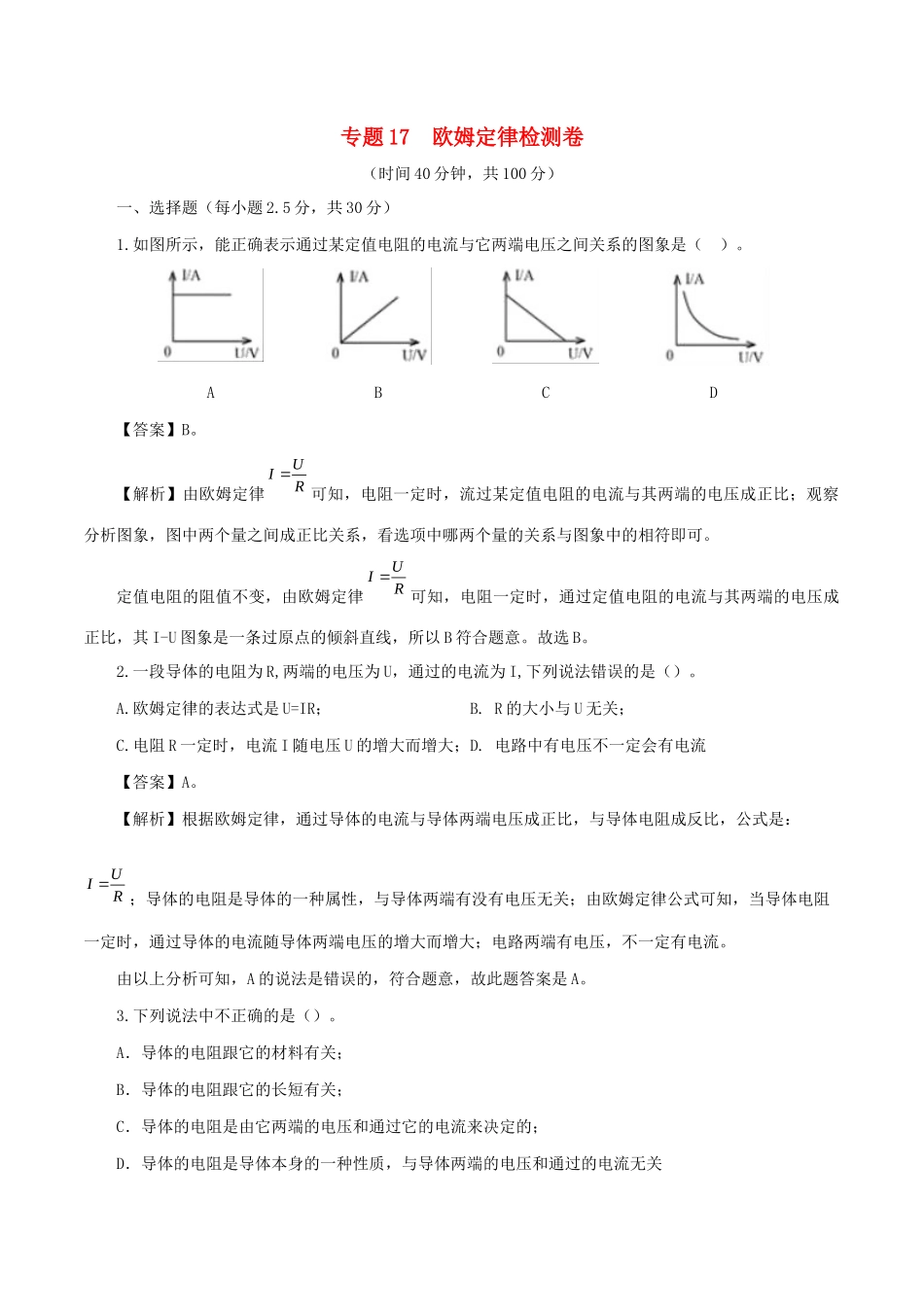

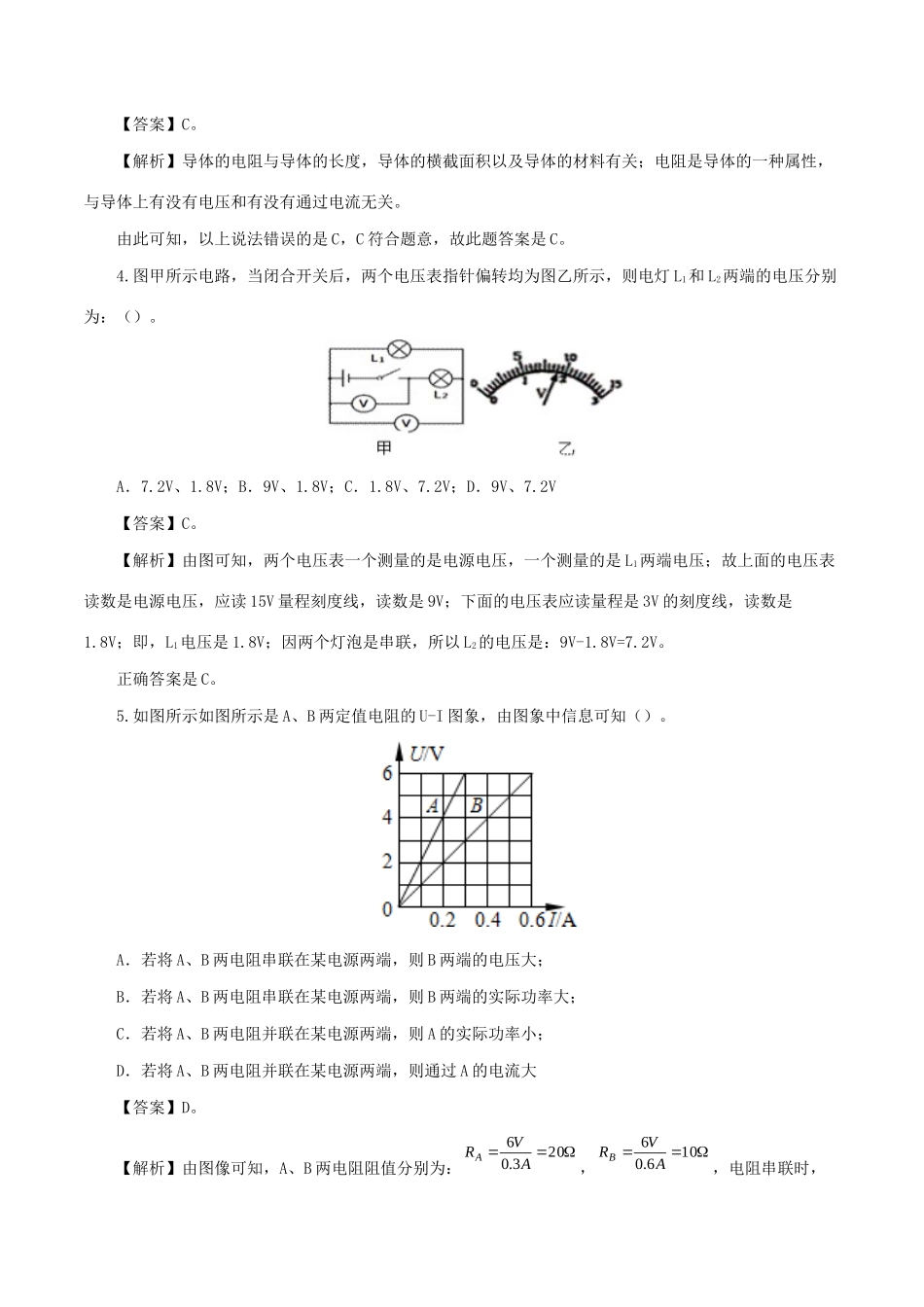

专题17欧姆定律检测卷（时间40分钟，共100分）一、选择题（每小题2.5分，共30分）1.如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是（）。ABCD【答案】B。【解析】由欧姆定律可知，电阻一定时，流过某定值电阻的电流与其两端的电压成正比；观察分析图象，图中两个量之间成正比关系，看选项中哪两个量的关系与图象中的相符即可。定值电阻的阻值不变，由欧姆定律可知，电阻一定时，通过定值电阻的电流与其两端的电压成正比，其I-U图象是一条过原点的倾斜直线，所以B符合题意。故选B。2.一段导体的电阻为R,两端的电压为U，通过的电流为I,下列说法错误的是（）。A.欧姆定律的表达式是U=IR；B.R的大小与U无关；C.电阻R一定时，电流I随电压U的增大而增大；D.电路中有电压不一定会有电流【答案】A。【解析】根据欧姆定律，通过导体的电流与导体两端电压成正比，与导体电阻成反比，公式是：；导体的电阻是导体的一种属性，与导体两端有没有电压无关；由欧姆定律公式可知，当导体电阻一定时，通过导体的电流随导体两端电压的增大而增大；电路两端有电压，不一定有电流。由以上分析可知，A的说法是错误的，符合题意，故此题答案是A。3.下列说法中不正确的是（）。A．导体的电阻跟它的材料有关；B．导体的电阻跟它的长短有关；C．导体的电阻是由它两端的电压和通过它的电流来决定的；D．导体的电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关RUIRUIRUI【答案】C。【解析】导体的电阻与导体的长度，导体的横截面积以及导体的材料有关；电阻是导体的一种属性，与导体上有没有电压和有没有通过电流无关。由此可知，以上说法错误的是C，C符合题意，故此题答案是C。4.图甲所示电路，当闭合开关后，两个电压表指针偏转均为图乙所示，则电灯L1和L2两端的电压分别为：（）。A．7.2V、1.8V；B．9V、1.8V；C．1.8V、7.2V；D．9V、7.2V【答案】C。【解析】由图可知，两个电压表一个测量的是电源电压，一个测量的是L1两端电压；故上面的电压表读数是电源电压，应读15V量程刻度线，读数是9V；下面的电压表应读量程是3V的刻度线，读数是1.8V；即，L1电压是1.8V；因两个灯泡是串联，所以L2的电压是：9V-1.8V=7.2V。正确答案是C。5.如图所示如图所示是A、B两定值电阻的U-I图象，由图象中信息可知（）。A．若将A、B两电阻串联在某电源两端，则B两端的电压大；B．若将A、B两电阻串联在某电源两端，则B两端的实际功率大；C．若将A、B两电阻并联在某电源两端，则A的实际功率小；D．若将A、B两电阻并联在某电源两端，则通过A的电流大【答案】D。【解析】由图像可知，A、B两电阻阻值分别为：，，电阻串联时，203.06AVRA106.06AVRB电阻大的两端电压大，故A得说法错误。串联电路电流相同，电阻大的功率大，故B的说法也是错误的。并联电路电压相同，电阻小电流大、功率大，故C的说法错误，D的说法正确。正确答案是D。6.在如图所示电路中，当闭合开关后，两个电压表指针都向右偏转相同角度，则电阻R1和R2阻值之比为（）。A．1：1；B．1：5；C．4：1；D．4：5【答案】C。【解析】由电路图可知，当闭合开关后，两电阻串联，V1测R2两端的电压，电压表V2测电源电压；根据串联电路的电压特点和两个电压表指针偏转角度相同可知它们的量程，指针位置相同时大量程示数是小量程示数的5倍，根据串联电路的电压特点求出两电阻两端的电压之比。由电路图可知，当闭合开关后，两电阻串联，V1测R2两端的电压，电压表V2测电源电压；因串联电路的总电压等于各分电压之和，且两个电压表指针偏转角度相同，所以，电压表V2的示数是电压表V1示数的5倍，即U=5U2，则电阻R1和R2两端的电压之比：，在串联电路中，电流相等，由U=IR可知，电阻R1和R2两端的电压之比等于R1和R2的阻值之比，所以，。正确答案是C。7.如题图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）。1452222121UUUUUUUU142121UURRA．L2两端的电压为1.5V；B．L1两端的电压为1.5V；C．L1与L2的灯丝电阻之比为2：1；D．通过L1与L2的电流之...
