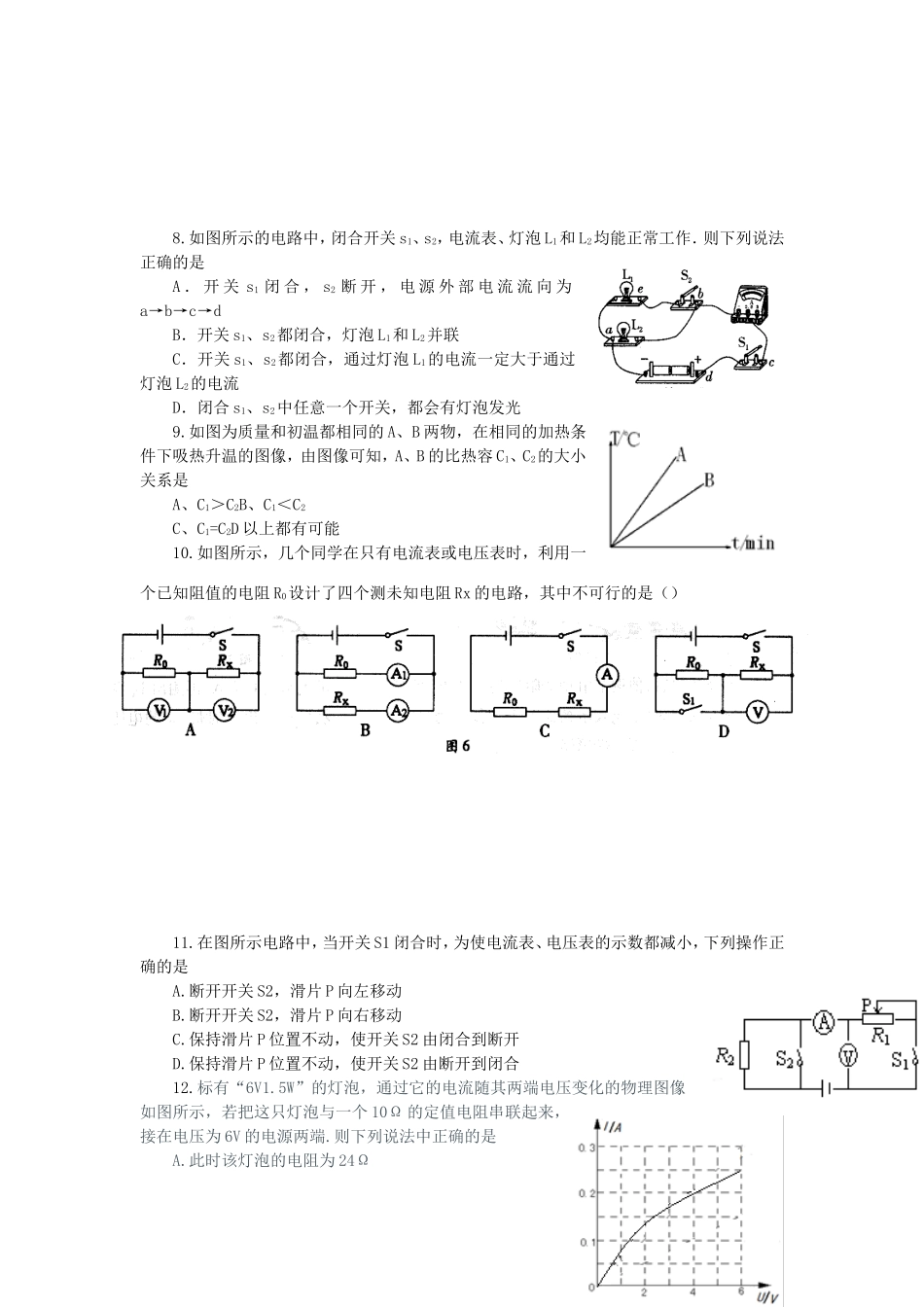

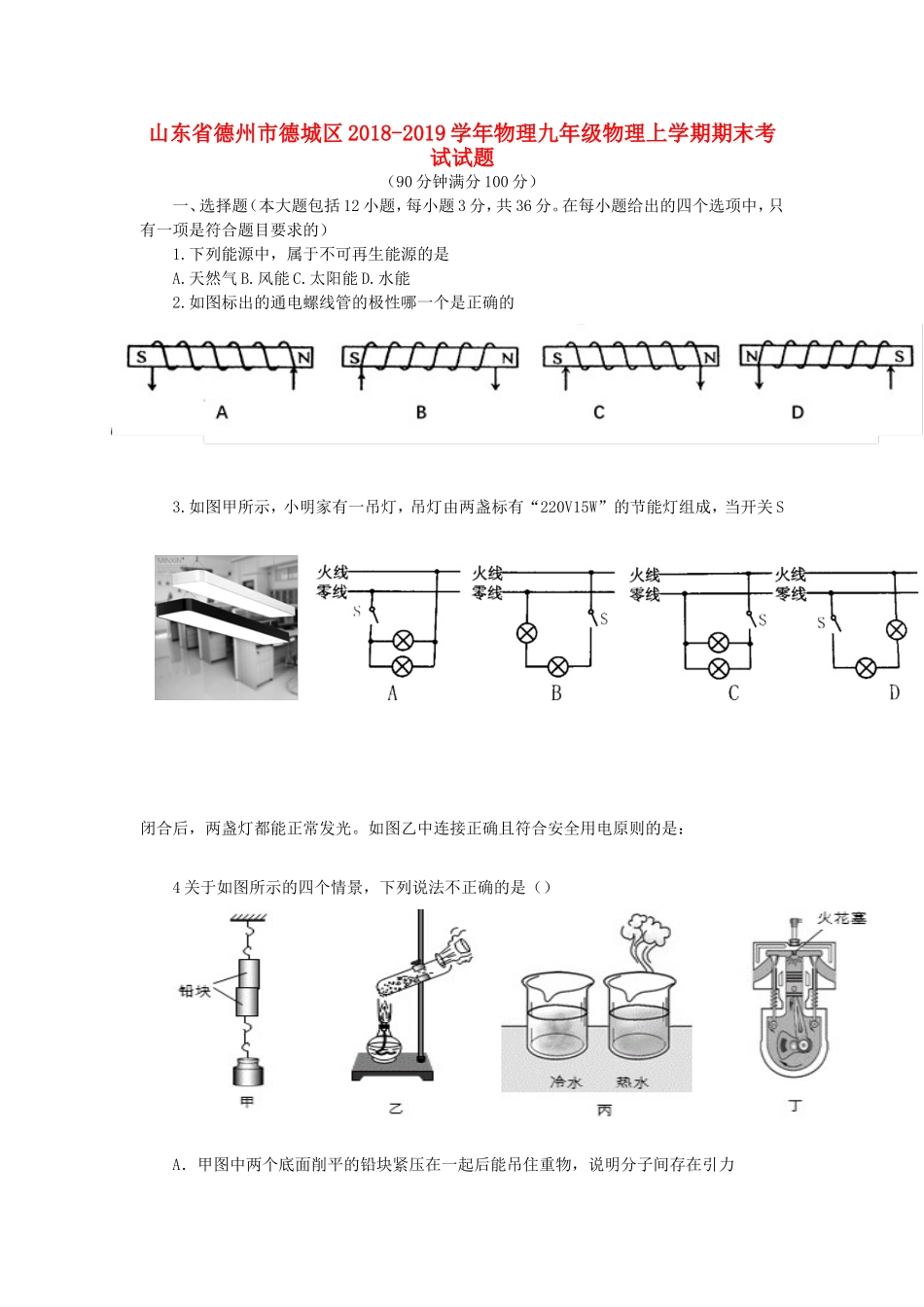

山东省德州市德城区2018-2019学年物理九年级物理上学期期末考试试题（90分钟满分100分）一、选择题（本大题包括12小题，每小题3分，共36分。在每小题给出的四个选项中，只有一项是符合题目要求的）1.下列能源中，属于不可再生能源的是A.天然气B.风能C.太阳能D.水能2.如图标出的通电螺线管的极性哪一个是正确的3.如图甲所示，小明家有一吊灯，吊灯由两盏标有“220V15W”的节能灯组成，当开关S闭合后，两盏灯都能正常发光。如图乙中连接正确且符合安全用电原则的是：4关于如图所示的四个情景，下列说法不正确的是（）A．甲图中两个底面削平的铅块紧压在一起后能吊住重物，说明分子间存在引力B．乙图中试管内的水沸腾后，水蒸气将软木塞推出，表明机械能可以转化为内能C．丙图中红墨水在热水中比在冷水中扩散快，说明温度越高分子无规则运动越剧烈D．丁图中活塞向上运动，这是内燃机的压缩冲程5.如图所示，是一种自行车前轮的结构图，行驶中，磁铁靠近传感器时磁场能使其中的带电粒子发生偏转（即相当于通电导体在磁场中受力运动），产生一种信号，信号传入速度计能测出自行车行驶的速度和里程。下列能说明其原理的是图6.甲、乙、丙三条相同材料制成的金属线的相关数据如下表所示，根据表中提供的数据，则下列判断正确的是A．金属丝甲电阻阻值最大B．金属丝乙电阻阻值最大C．金属丝丙电阻阻值最大D．金属丝甲、乙、丙电阻阻值一样大7.高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关，洗手间1的开关用S1表示，洗手间2的开关用S2表示）车厢中指示灯才会发光提示旅客“洗手间有人”。如图所示的电路图能实现上述要求的是金属线长度/cm横截面积/mm2甲1010乙201丙300.18.如图所示的电路中，闭合开关s1、s2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是A．开关s1闭合，s2断开，电源外部电流流向为a→b→c→dB．开关s1、s2都闭合，灯泡L1和L2并联C．开关s1、s2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流D．闭合s1、s2中任意一个开关，都会有灯泡发光9.如图为质量和初温都相同的A、B两物，在相同的加热条件下吸热升温的图像，由图像可知，A、B的比热容C1、C2的大小关系是A、C1＞C2B、C1＜C2C、C1=C2D以上都有可能10.如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是（）11.在图所示电路中，当开关S1闭合时，为使电流表、电压表的示数都减小，下列操作正确的是A.断开开关S2，滑片P向左移动B.断开开关S2，滑片P向右移动C.保持滑片P位置不动，使开关S2由闭合到断开D.保持滑片P位置不动，使开关S2由断开到闭合12.标有“6V1.5W”的灯泡，通过它的电流随其两端电压变化的物理图像如图所示，若把这只灯泡与一个10Ω的定值电阻串联起来，接在电压为6V的电源两端.则下列说法中正确的是A.此时该灯泡的电阻为24ΩB.此时通过定值电阻的电流为0.25AC.此时电路的实际总功率为1.2WD.此时灯泡的额定功率为0.8W二、填空题（本大题包括7小题，每空1分，共13分）13.如图所示，家庭电路插座之间是______联的，其中三孔插座比两孔插座多出的中间的孔是接______线的。小丽要判断三孔插座中哪个孔连接的是火线，她把试电笔插入三孔插座中，如图甲、乙所示，则图____中试电笔的氖管会发光。14.如图所示，小丽用气球在头发上蹭几下，头发就随着气球飘起来，这说明摩擦后头发丝和气球带上了_______（选填“同种”或“异种”）电荷；经检验气球所带的电荷为负电荷，说明在摩擦过程中，气球________（选填“失去”或“得到”）了电子。15.现只将额定电压220V的空调连入家庭电路中，正常工作2h，空调使用前后电能表的示数如图所示，该空调消耗的电能为______度。16.如图所示，将一根铁丝快速反复弯折数十次，铁丝弯折处会发热，内能增大，说明_______可以改变物体的内能。17.酒精混合，总体积会变小，是因为分子间有_________，分别在冷水和热水中滴一滴墨水，热水中的墨水扩散的快，说明分子无规则运动的快慢与_______有关。18.如图所示为建筑物轮廓灯，根据图中的现象，可知建筑物轮廓灯的...
