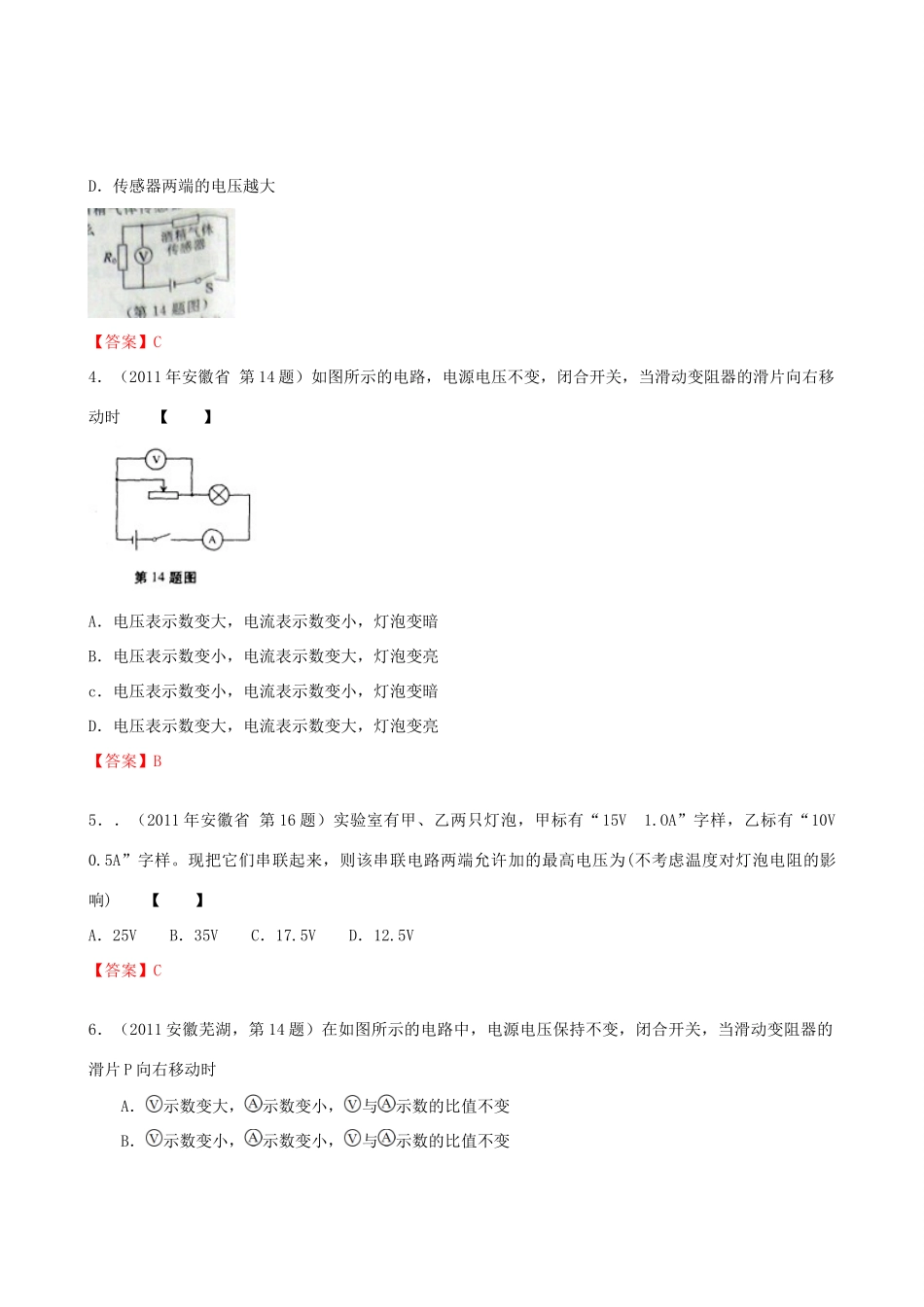

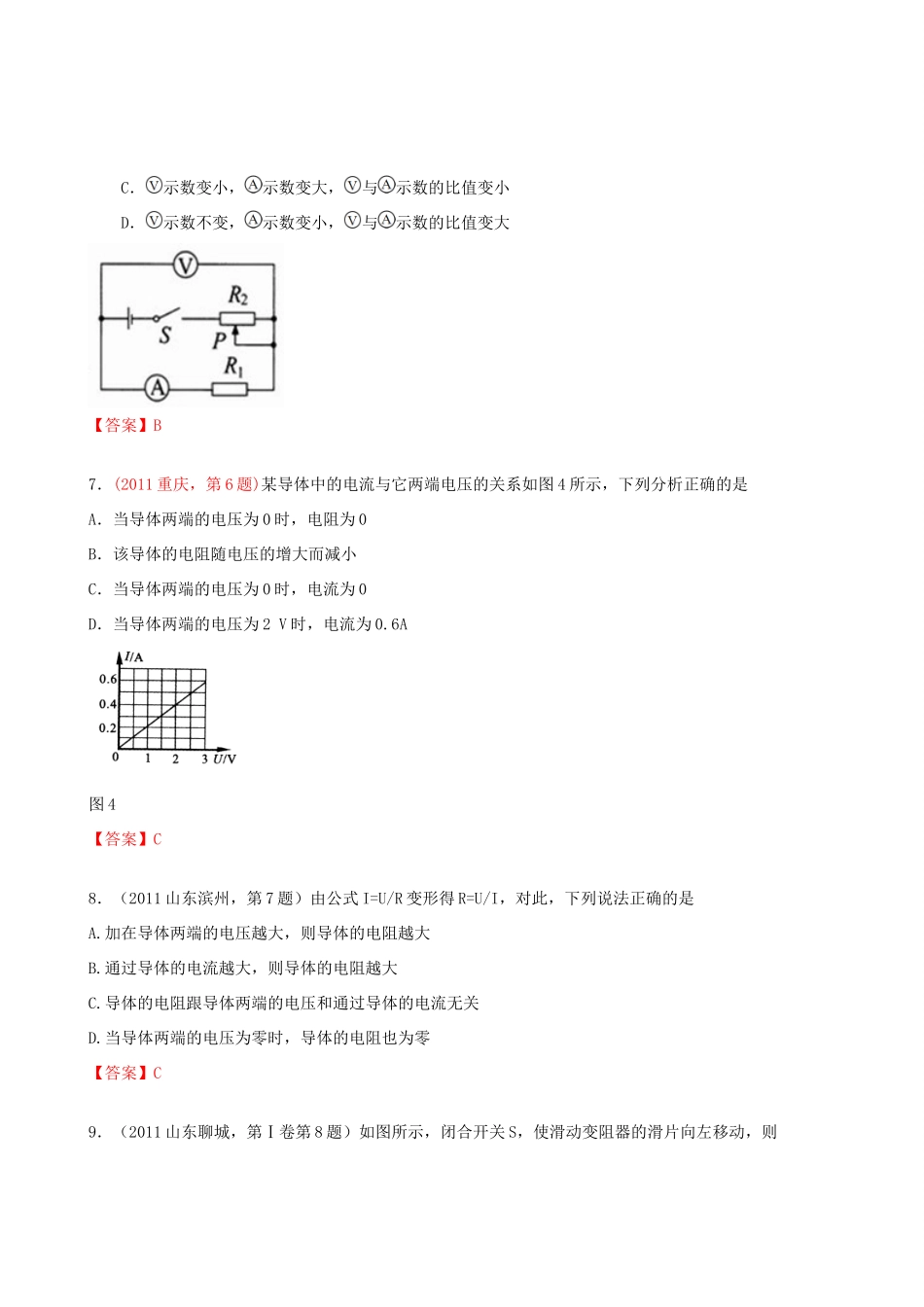

最新五年2007-2011中考物理分类汇编欧姆定律2011中考物理分类汇编欧姆定律一、选择题1．(2011浙江湖州，第13题)二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小。将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（）A．U变大，I变大B．U变小，I变小C．U变小，I变大D．U变大，I变小【答案】A2．(2011浙江湖州，第17题)为了比较电阻R1和R2的大小，四位同学分别设计了如图所示的电路，其中不可行的是（）【答案】D3．（2011浙江金华，第14题）酒精测试仪可检测驾驶员是否酒后开车，如图所示是它的原理图，酒精气体传感器的电阻随酒精气体浓度的增大而减小，如果测试到酒精气体的浓度越大，那么A．传感器的电阻越大B．通过传感器的电流越小C．电压表的示数越大D．传感器两端的电压越大【答案】C4．（2011年安徽省第14题）如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时【】A．电压表示数变大，电流表示数变小，灯泡变暗B．电压表示数变小，电流表示数变大，灯泡变亮c．电压表示数变小，电流表示数变小，灯泡变暗D．电压表示数变大，电流表示数变大，灯泡变亮【答案】B5．．（2011年安徽省第16题）实验室有甲、乙两只灯泡，甲标有“15V1.OA”字样，乙标有“10V0.5A”字样。现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响)【】A．25VB．35VC．17.5VD．12.5V【答案】C6．（2011安徽芜湖，第14题）在如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右移动时A．示数变大，示数变小，与示数的比值不变B．示数变小，示数变小，与示数的比值不变C．示数变小，示数变大，与示数的比值变小D．示数不变，示数变小，与示数的比值变大【答案】B7．(2011重庆，第6题)某导体中的电流与它两端电压的关系如图4所示，下列分析正确的是A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．当导体两端的电压为0时，电流为0D．当导体两端的电压为2V时，电流为0.6A图4【答案】C8．（2011山东滨州，第7题）由公式I=U/R变形得R=U/I，对此，下列说法正确的是A.加在导体两端的电压越大，则导体的电阻越大B.通过导体的电流越大，则导体的电阻越大C.导体的电阻跟导体两端的电压和通过导体的电流无关D.当导体两端的电压为零时，导体的电阻也为零【答案】C9．（2011山东聊城，第Ⅰ卷第8题）如图所示，闭合开关S，使滑动变阻器的滑片向左移动，则A.电流表示数变小B.电压表示数变大C.电压表示数不变D.灯泡变亮【答案】D10．（2011年山东省潍坊市第10题）如图所示电路，电源电压保持不变，闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中（）A.滑片P是向左滑动的B.电压表V的示数逐渐变小C.电流表A的示数逐渐变小D.电流表A与电流表A1的示数差逐渐变小【答案】C11．（2011年福建省福州第14题）如图6所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是（）【答案】C12．（2011四川内江，第Ⅰ卷12题）如图所示，电源电压保持不变，当闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是A.电压表V1的示数增大，电压表V2的示数减小B.电阻R1和R2消耗的功率的变化量一定相等C.电压表V1减小的示数等于V2增大的示数D.电压表V1减小的示数小于V2增大的示数【答案】D13．（2011四川成都，B卷第5题）图22所示是小明设计的一个简易电子身高测量仪的示意图。其中，电源电压恒为6V，保护电阻R0=20Ω；R是一只固定着的、竖直放置的硬电阻棒、总长为40cm，其接入电路的电阻与接入电路的棒长成正比；金属杆cd和MP（右端P是滑片）与电路接触良好，电阻不计。小明用该测量仪对小聪、小英和小亮的身高进行了测量，其数据见下表。若已知小英测量时，滑片恰在电阻棒ab的中点位置，则根据题中提供的信息可知A．电阻棒的总电阻是40ΩB．小聪的身高是1．7m，小亮的身高是1．5m小聪小英小...
