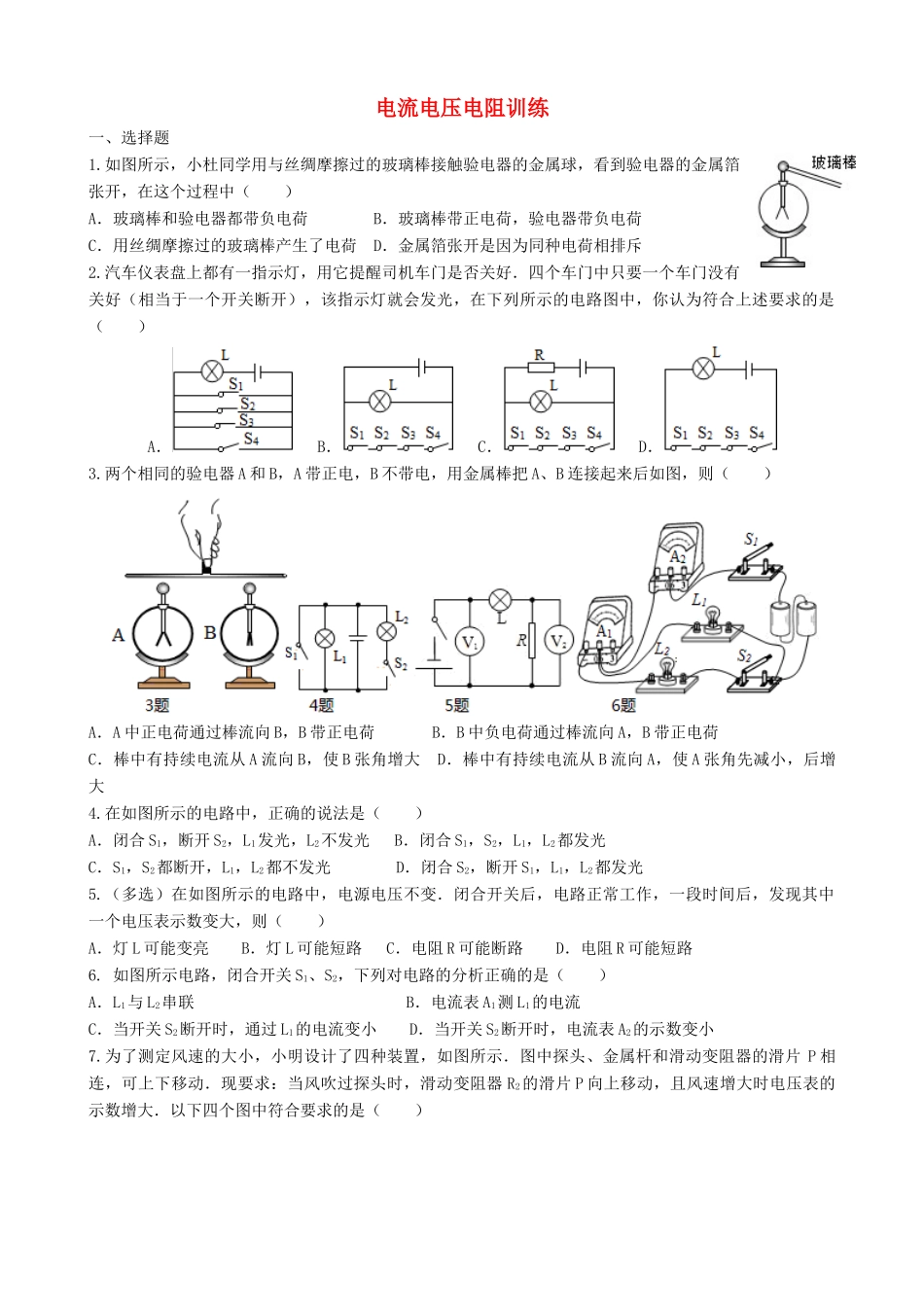

电流电压电阻训练一、选择题1.如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（）A．玻璃棒和验电器都带负电荷B．玻璃棒带正电荷，验电器带负电荷C．用丝绸摩擦过的玻璃棒产生了电荷D．金属箔张开是因为同种电荷相排斥2.汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好．四个车门中只要一个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是（）A．B．C．D．3.两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则（）A．A中正电荷通过棒流向B，B带正电荷B．B中负电荷通过棒流向A，B带正电荷C．棒中有持续电流从A流向B，使B张角增大D．棒中有持续电流从B流向A，使A张角先减小，后增大4.在如图所示的电路中，正确的说法是（）A．闭合S1，断开S2，L1发光，L2不发光B．闭合S1，S2，L1，L2都发光C．S1，S2都断开，L1，L2都不发光D．闭合S2，断开S1，L1，L2都发光5.（多选）在如图所示的电路中，电源电压不变．闭合开关后，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（）A．灯L可能变亮B．灯L可能短路C．电阻R可能断路D．电阻R可能短路6.如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小7.为了测定风速的大小，小明设计了四种装置，如图所示．图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器R2的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）8.如图所示的电路是由12个不同的电阻组成的，已知R1=24Ω．其余电阻值未知，测得AB间总阻值为12Ω．今将R1换成12Ω的电阻．则AB间总阻值变为（）A．12ΩB．8ΩC．6ΩD．4Ω9.在如图所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则灯R1和R2中的电流分别为（）A．1.2A，1.2AB．0.3A，0.3AC．1.2A，0.3AD．1.5A，0.3A10.（多选）如图所示，当开关S闭合后，下列说法正确的是（）A．灯L1与灯L2是串联，且灯L1被短路B．电压表可测出灯L1两端的电压C．电流表A1测的是灯L1的电流D．电流表A2测的是灯L2的电流11.如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．下列说法正确的是（）A．IAB=IBC、RAB＞RBC、UAB＞UBCB．IAB=IBC、RAB=RBC、UAB＜UBCC．IAB＜IBC、RAB＞RBC、UAB＞UBCD．IAB＜IBC、RAB＜RBC、UAB=UBC12.在如图所示的电路中，总电流I为1.2A，R1=R2=2R3．则下列对通过R2电流的判断正确的是（）A．大小为0.6A，方向向右B．大小为0.6A，方向向左C．大小为0.3A，方向向右D．大小为0.3A，方向向左13.在如图所示的四个电路中，哪个电路中三个电灯是并联的（）14.为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。符合上述要求的正确电路图是（）15.如图所示电路中，电源电压恒定，只R1为定值电阻，R2为滑动变阻器.闭合开关S后，滑动变阻器滑片P自b向a移动的过程中（）A.电压表Vl的示数不变，电流表示数变大B.电流表A的示数变小，电压表V2的示数与电流表A的示数之比变小C.电流表A的示数变大，电压表V1的示数变小D.电压表V2的示数变小，电路消耗的总功率变大16.如图所示的电路，电源电压不变，闭合开关S，灯L1和L2均发光.一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A.灯L1短路B.灯L1断路C.灯L2短路D.灯L2断路17.如图所示，电源电压3V（保持不变）。当开关S闭合时，只有一只灯泡在发光，且电压表的示数约为3V，由此可以判断（）A.灯L1被短路B.灯L1断路C.灯L2断路D.灯L2被短路18.（多选）如图所示，灯L1上标有“36V16W”字样，L2上标有“220V100W”字样，A1、A2和V都是大量程电表，电源电压为220V．将开关S闭合，待各电表示数稳定后，将会看到（）A．电压表示数为220VB．电流表A1的示数大...
