碎片内容

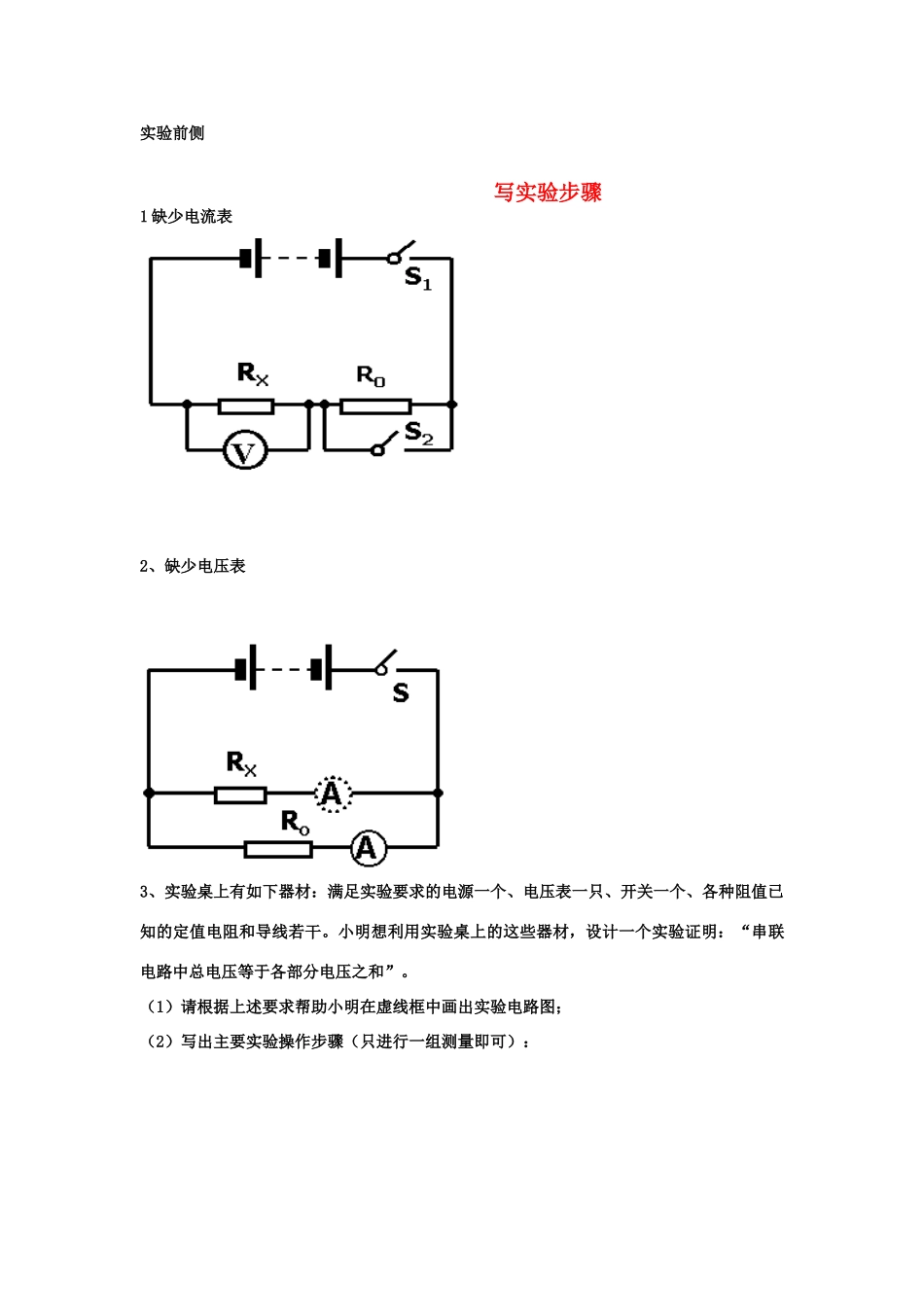

实验前侧写实验步骤1缺少电流表2、缺少电压表3、实验桌上有如下器材：满足实验要求的电源一个、电压表一只、开关一个、各种阻值已知的定值电阻和导线若干
小明想利用实验桌上的这些器材，设计一个实验证明：“串联电路中总电压等于各部分电压之和”

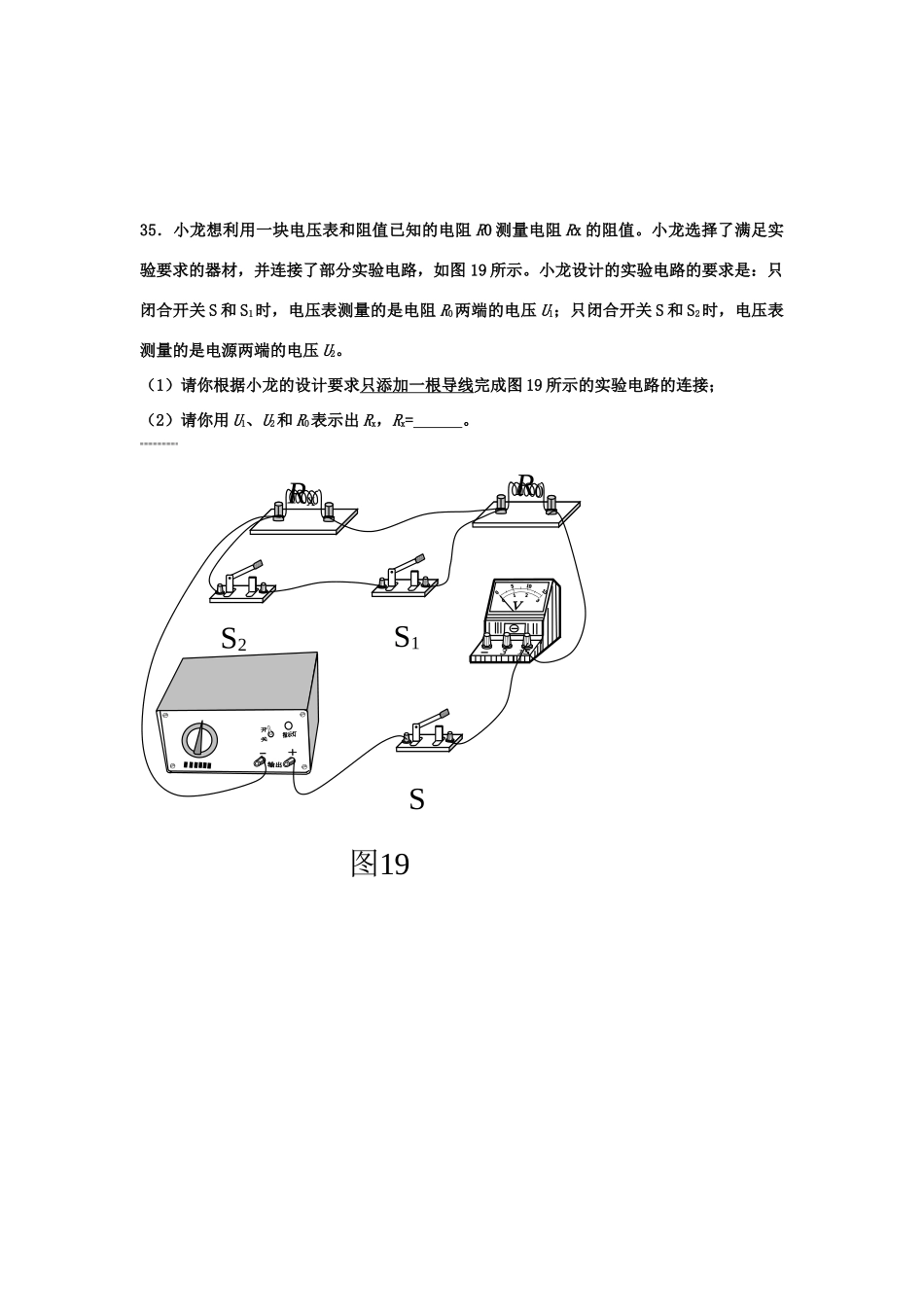

（1）请根据上述要求帮助小明在虚线框中画出实验电路图；（2）写出主要实验操作步骤（只进行一组测量即可）：35．小龙想利用一块电压表和阻值已知的电阻R0测量电阻Rx的阻值
小龙选择了满足实验要求的器材，并连接了部分实验电路，如图19所示
小龙设计的实验电路的要求是：只闭合开关S和S1时，电压表测量的是电阻R0两端的电压U1；只闭合开关S和S2时，电压表测量的是电源两端的电压U2
（1）请你根据小龙的设计要求只添加一根导线完成图19所示的实验电路的连接；（2）请你用U1、U2和R0表示出Rx，Rx=
图19SS1S2RxR0
