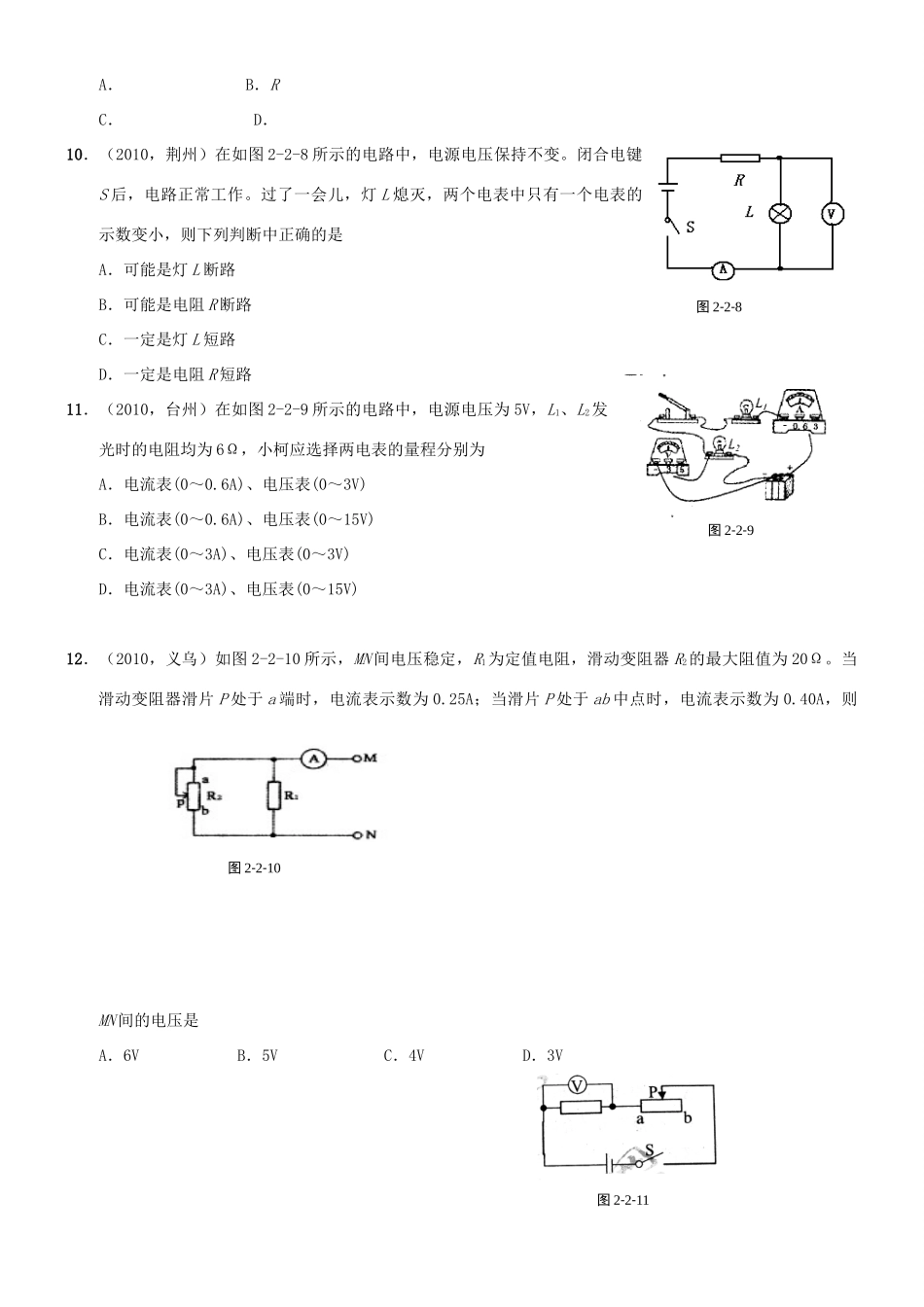

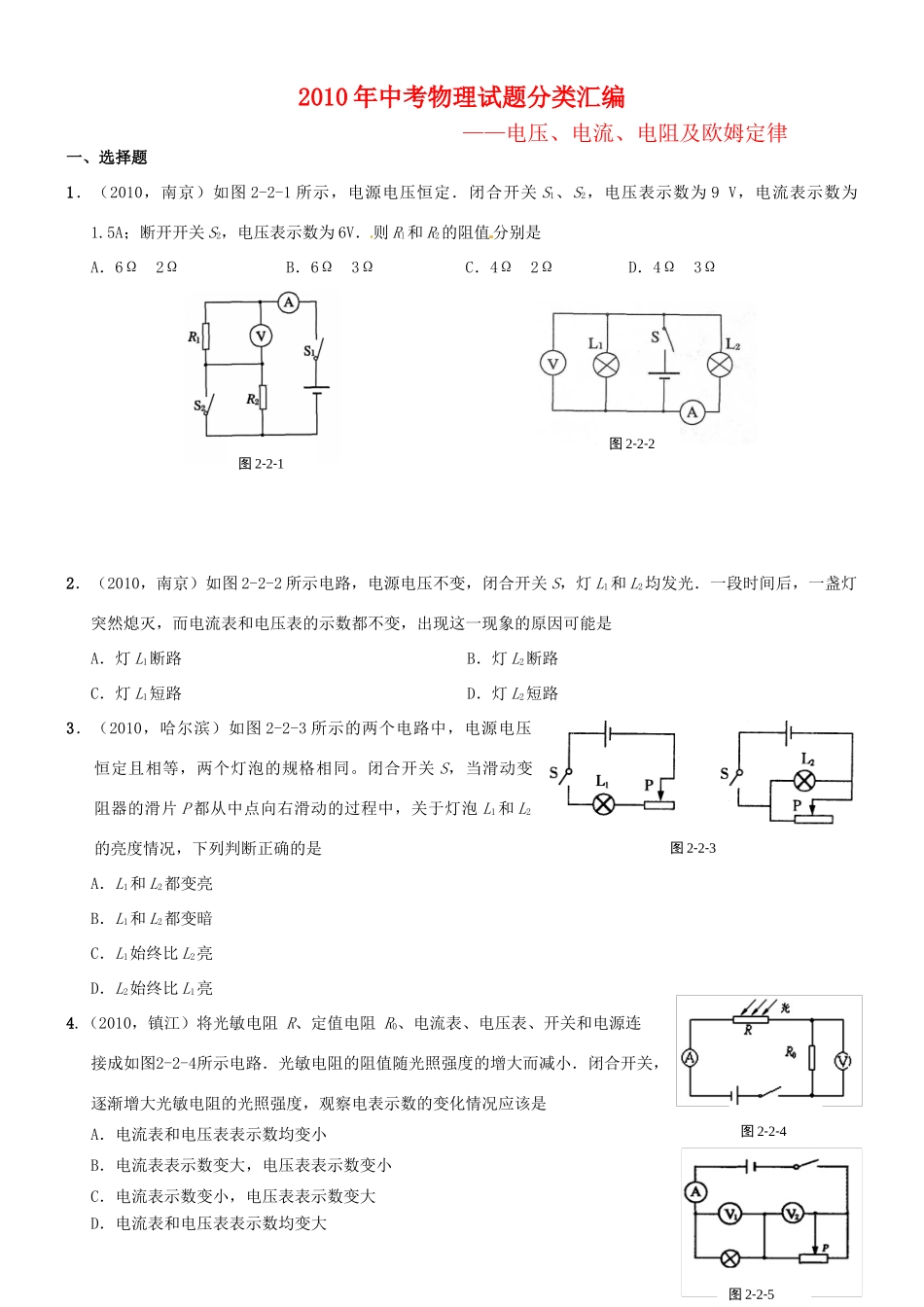

图2-2-3图2-2-4图2-2-52010年中考物理试题分类汇编——电压、电流、电阻及欧姆定律一、选择题1．（2010，南京）如图2-2-1所示，电源电压恒定．闭合开关S1、S2，电压表示数为9V，电流表示数为1.5A；断开开关S2，电压表示数为6V．则Rl和R2的阻值分别是A．6Ω2ΩB．6Ω3ΩC．4Ω2ΩD．4Ω3Ω2．（2010，南京）如图2-2-2所示电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路3．（2010，哈尔滨）如图2-2-3所示的两个电路中，电源电压恒定且相等，两个灯泡的规格相同。闭合开关S，当滑动变阻器的滑片P都从中点向右滑动的过程中，关于灯泡L1和L2的亮度情况，下列判断正确的是A．L1和L2都变亮B．L1和L2都变暗C．L1始终比L2亮D．L2始终比L1亮4.（2010，镇江）将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图2-2-4所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是A．电流表和电压表表示数均变小B．电流表表示数变大，电压表表示数变小C．电流表示数变小，电压表表示数变大D．电流表和电压表表示数均变大图2-2-1图2-2-2图2-2-65．（2010，烟台）在图2-2-5所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是A．电流表A、电压表V1示数都减小，电压表V2示数增大B．电流表A、电压表V1示数都变大，电压表V2示数变小C．电流表A的示数减小，两电压表示数不变D．三个电表的示数都不变6．（2010，烟台）在今年理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干。在做测电阻的实验时，小明在连接电路过程中，由于疏忽，把电压表和电流表的位置给颠倒了，其它连接正确无误．这个电路闭合开关后所产生的现象是A．电流表有读数，电压表的读数几乎为零B．电压表将被烧坏C．电压表有读数，电流表的读数几乎为零D．电流表将被烧坏7．（2010，宿迁）小明观察了市场上的测重仪后，设计了如图四个电路（R是定值电阻，R1是滑动变阻器）．可以测量人体重的电路是8．（2010，重庆）重庆市高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图2-2-6所示的计重秤原理图，以下说法正确的是A．称重表相当于一个电压表B．电路中的R1是没有作用的C．当车辆越重时，称重表的示数越小D．当车辆越重时，称重表的示数越大9．（2010，河池）利用如图2-2-7所示的电路，测量Rx的阻值．电源电压保持不变，S是单刀双掷开关、R′是电阻箱、R0是已知阻值的电阻、Rx是待测电阻．将开关S拨到a，电流表的示数为I；再将开关S拨到b，调节电阻箱R＇的阻值，当电流表的示数为I时，读出电阻箱的阻值为R，则被测电阻Rx的阻值为VAVVABCDRRRR1RR1R1R1SSSSSabRxR′R0A图2-2-7图2-2-11A．B．RC．D．10．（2010，荆州）在如图2-2-8所示的电路中，电源电压保持不变。闭合电键S后，电路正常工作。过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是A．可能是灯L断路B．可能是电阻R断路C．一定是灯L短路D．一定是电阻R短路11．（2010，台州）在如图2-2-9所示的电路中，电源电压为5V，L1、L2发光时的电阻均为6Ω，小柯应选择两电表的量程分别为A．电流表(0～0.6A)、电压表(0～3V)B．电流表(0～0.6A)、电压表(0～15V)C．电流表(0～3A)、电压表(0～3V)D．电流表(0～3A)、电压表(0～15V)12．（2010，义乌）如图2-2-10所示，MN间电压稳定，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω。当滑动变阻器滑片P处于a端时，电流表示数为0.25A；当滑片P处于ab中点时，电流表示数为0.40A，则MN间的电压是A．6VB．5VC．4VD．3V图2-2-9图2-2-8图2-2-10图2-2-1213．（2010，乌鲁木齐）如图2-2-11的电路中，电源电压保持不变，定值电阻的阻值是4Ω，滑动变阻器的最大阻值10Ω。滑片P置于滑动变阻器的中点时，电压表示数为8V；当滑片从中点向b端移动距离s后，电压表示数变为6V；当...
