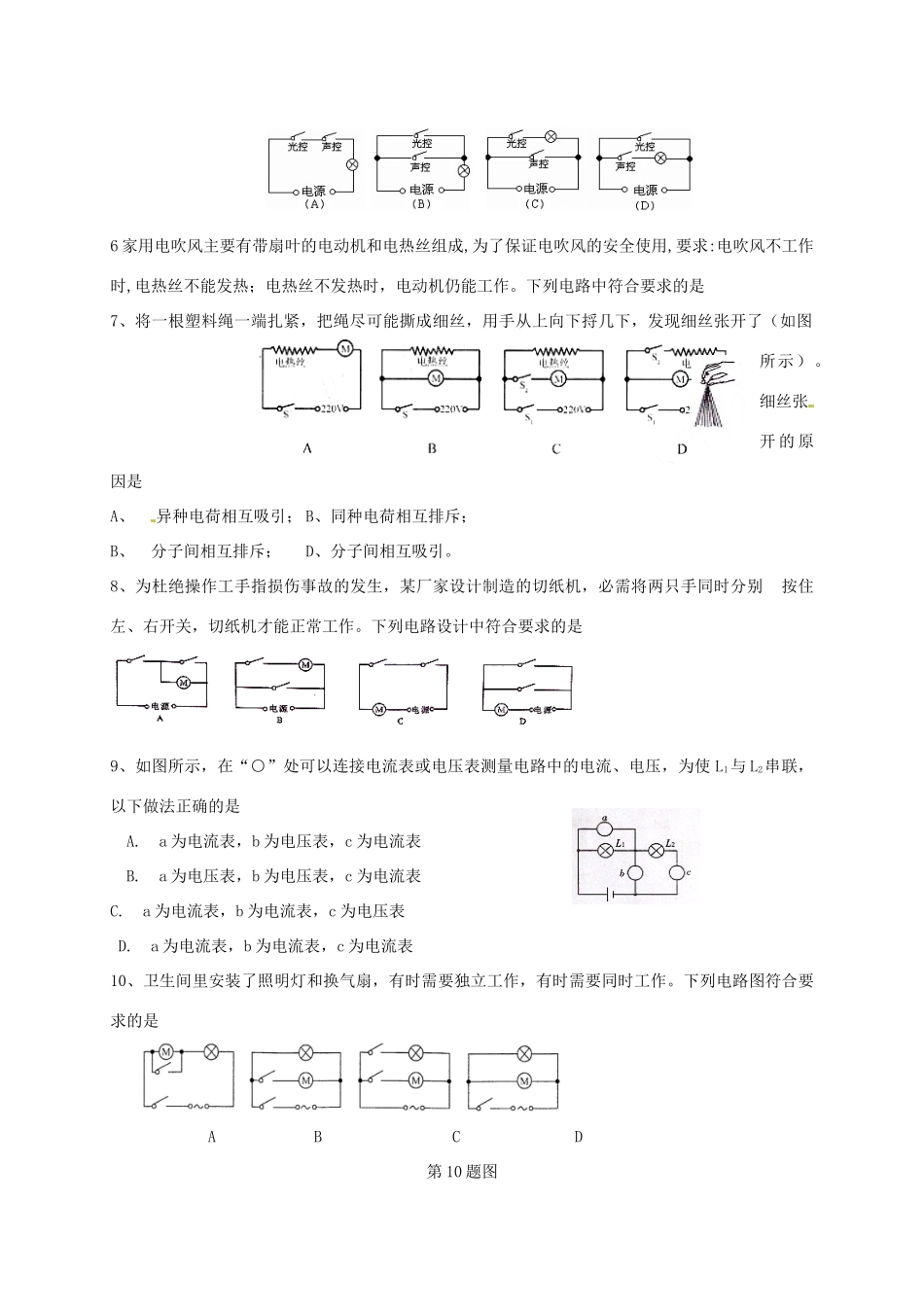

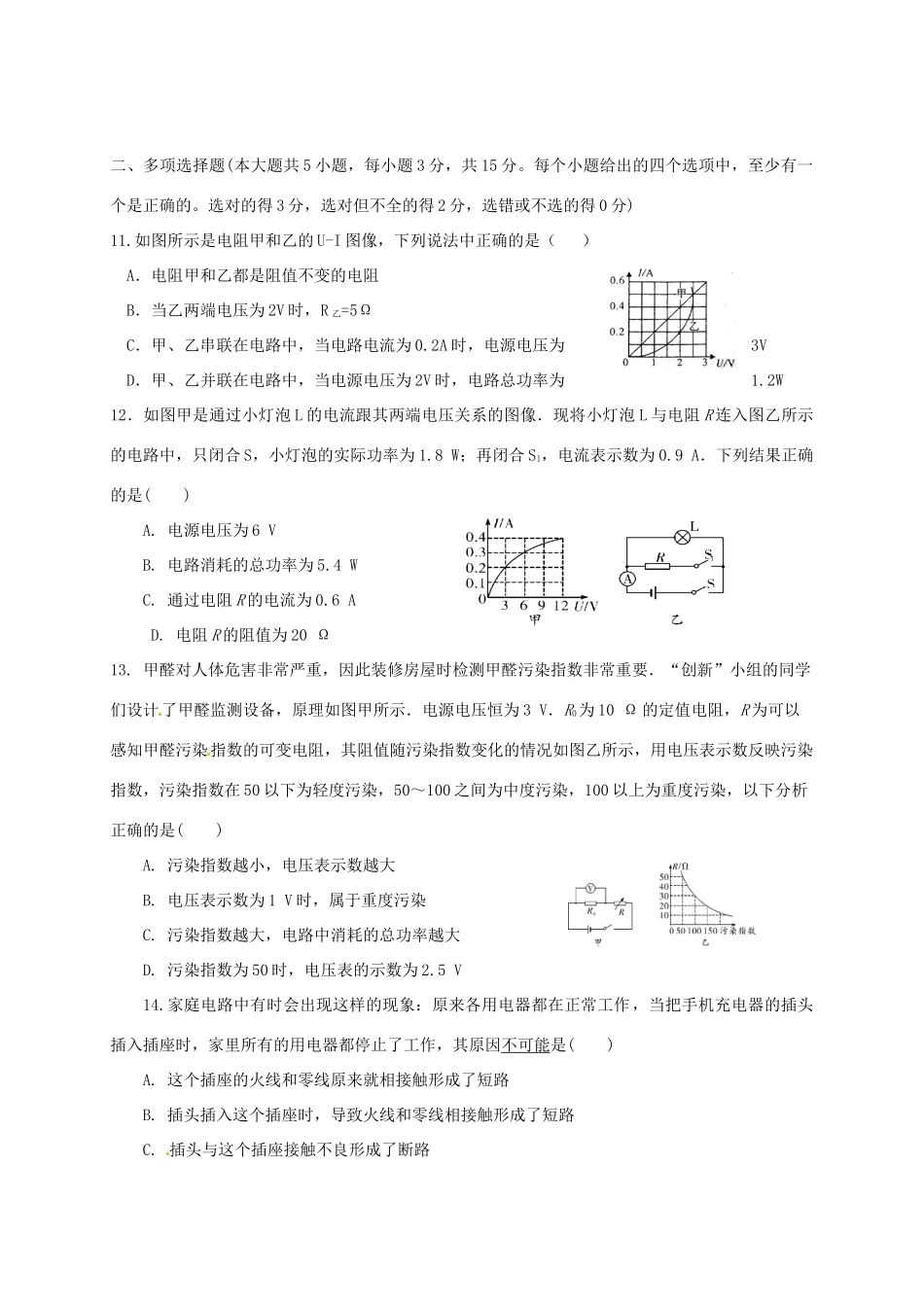

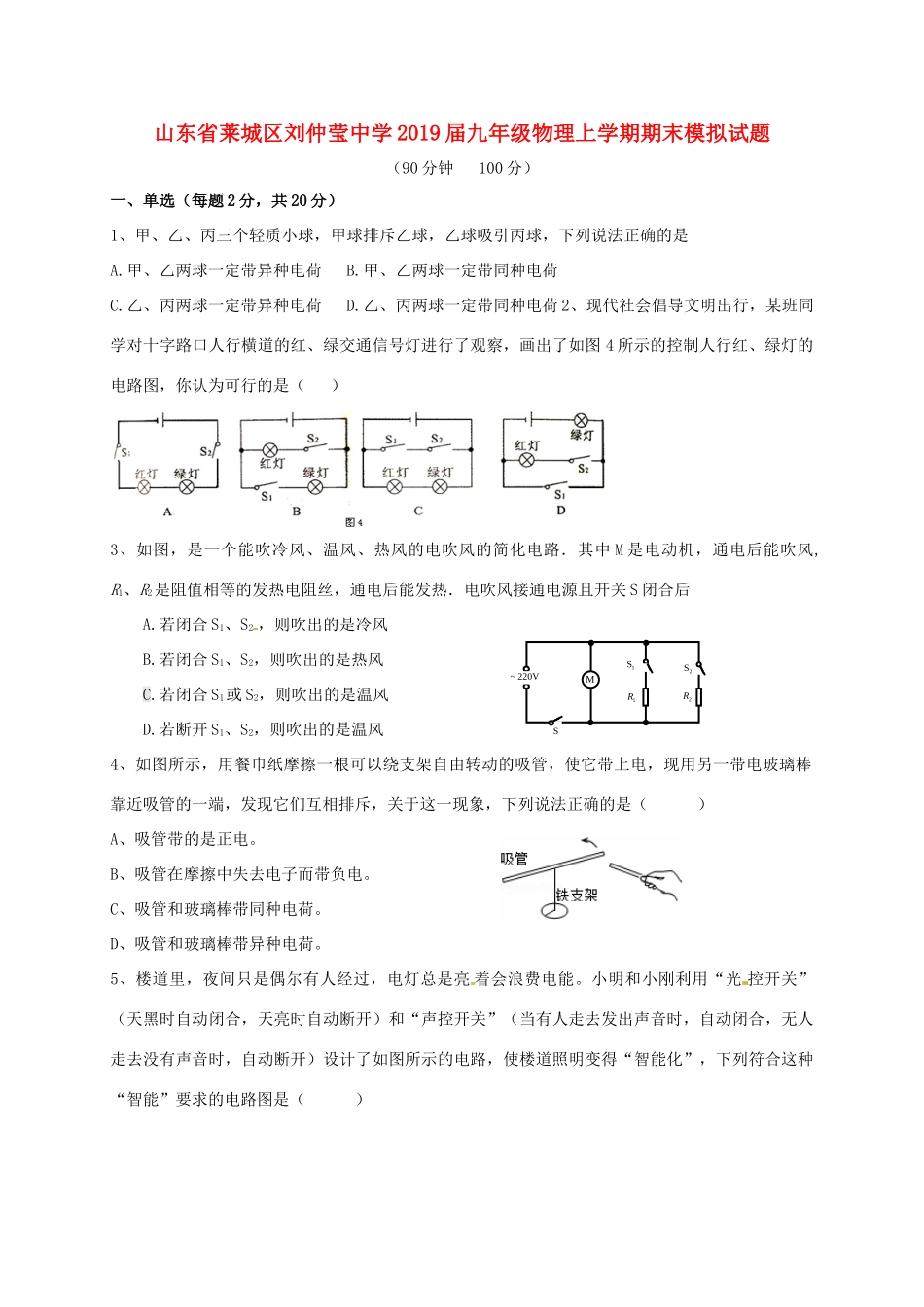

山东省莱城区刘仲莹中学2019届九年级物理上学期期末模拟试题（90分钟100分）一、单选（每题2分，共20分）1、甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，下列说法正确的是A.甲、乙两球一定带异种电荷B.甲、乙两球一定带同种电荷C.乙、丙两球一定带异种电荷D.乙、丙两球一定带同种电荷2、现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图4所示的控制人行红、绿灯的电路图，你认为可行的是（）3、如图，是一个能吹冷风、温风、热风的电吹风的简化电路．其中M是电动机，通电后能吹风,R1、R2是阻值相等的发热电阻丝，通电后能发热．电吹风接通电源且开关S闭合后A.若闭合S1、S2，则吹出的是冷风B.若闭合S1、S2，则吹出的是热风C.若闭合S1或S2，则吹出的是温风D.若断开S1、S2，则吹出的是温风4、如图所示，用餐巾纸摩擦一根可以绕支架自由转动的吸管，使它带上电，现用另一带电玻璃棒靠近吸管的一端，发现它们互相排斥，关于这一现象，下列说法正确的是（）A、吸管带的是正电。B、吸管在摩擦中失去电子而带负电。C、吸管和玻璃棒带同种电荷。D、吸管和玻璃棒带异种电荷。5、楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。小明和小刚利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走去发出声音时，自动闭合，无人走去没有声音时，自动断开）设计了如图所示的电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是（）V220~S1S2S2R1RM6家用电吹风主要有带扇叶的电动机和电热丝组成,为了保证电吹风的安全使用,要求:电吹风不工作时,电热丝不能发热；电热丝不发热时，电动机仍能工作。下列电路中符合要求的是7、将一根塑料绳一端扎紧，把绳尽可能撕成细丝，用手从上向下捋几下，发现细丝张开了（如图所示）。细丝张开的原因是A、异种电荷相互吸引；B、同种电荷相互排斥；B、分子间相互排斥；D、分子间相互吸引。8、为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作。下列电路设计中符合要求的是9、如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是A.a为电流表，b为电压表，c为电流表B.a为电压表，b为电压表，c为电流表C.a为电流表，b为电流表，c为电压表D.a为电流表，b为电流表，c为电流表10、卫生间里安装了照明灯和换气扇，有时需要独立工作，有时需要同时工作。下列电路图符合要求的是ABCD第10题图二、多项选择题(本大题共5小题，每小题3分，共15分。每个小题给出的四个选项中，至少有一个是正确的。选对的得3分，选对但不全的得2分，选错或不选的得0分)11.如图所示是电阻甲和乙的U-I图像，下列说法中正确的是（）A．电阻甲和乙都是阻值不变的电阻B．当乙两端电压为2V时，R乙=5ΩC．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为3VD．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W12．如图甲是通过小灯泡L的电流跟其两端电压关系的图像．现将小灯泡L与电阻R连入图乙所示的电路中，只闭合S，小灯泡的实际功率为1.8W；再闭合S1，电流表示数为0.9A．下列结果正确的是()A.电源电压为6VB.电路消耗的总功率为5.4WC.通过电阻R的电流为0.6AD.电阻R的阻值为20Ω13.甲醛对人体危害非常严重，因此装修房屋时检测甲醛污染指数非常重要．“创新”小组的同学们设计了甲醛监测设备，原理如图甲所示．电源电压恒为3V．R0为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，其阻值随污染指数变化的情况如图乙所示，用电压表示数反映污染指数，污染指数在50以下为轻度污染，50～100之间为中度污染，100以上为重度污染，以下分析正确的是()A.污染指数越小，电压表示数越大B.电压表示数为1V时，属于重度污染C.污染指数越大，电路中消耗的总功率越大D.污染指数为50时，电压表的示数为2.5V14.家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因不可能是()A.这个插座的...
