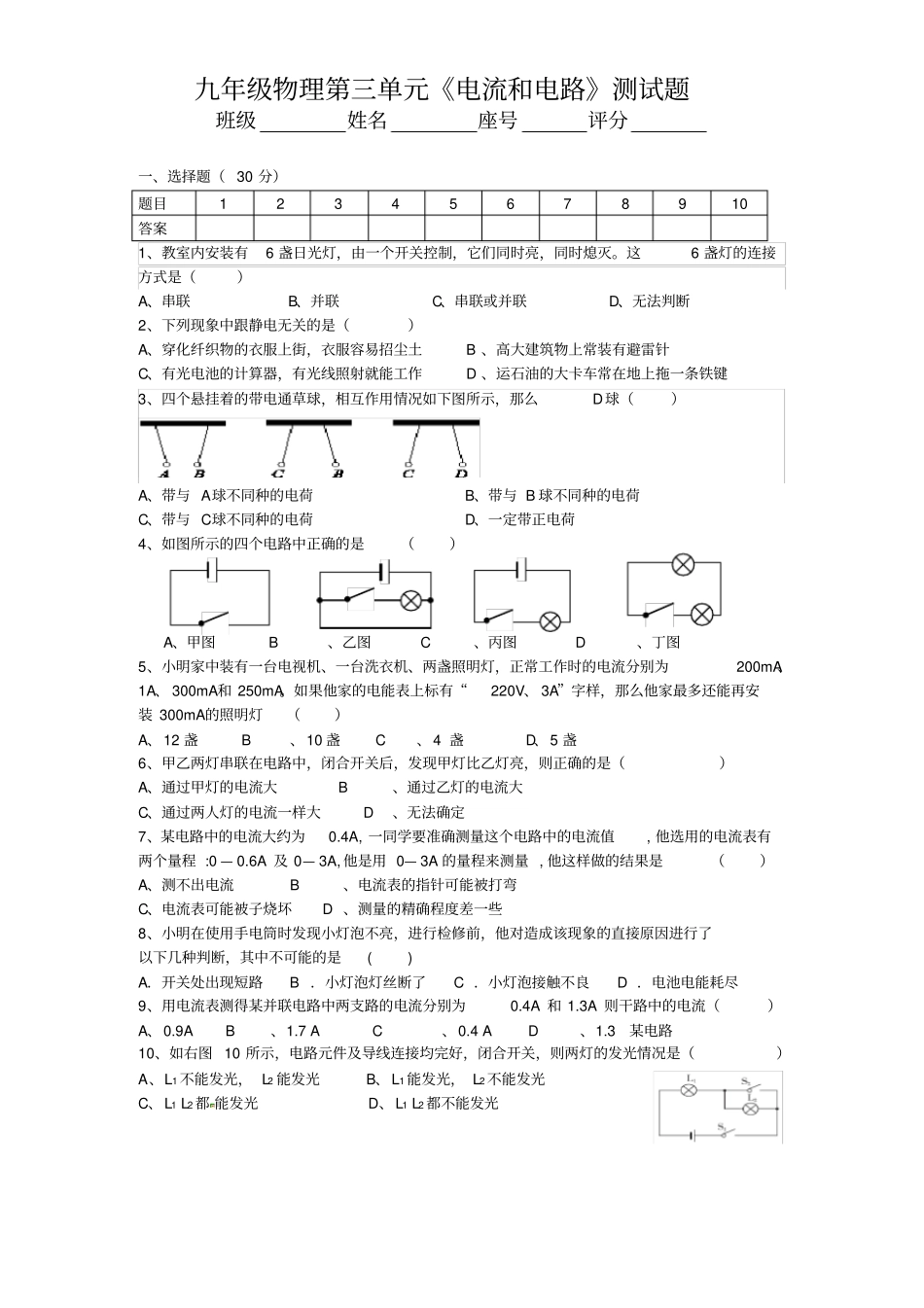

九年级物理第三单元《电流和电路》测试题班级姓名座号评分一、选择题（30分）题目12345678910答案1、教室内安装有6盏日光灯，由一个开关控制，它们同时亮，同时熄灭。这6盏灯的连接方式是（）A、串联B、并联C、串联或并联D、无法判断2、下列现象中跟静电无关的是（）A、穿化纤织物的衣服上街，衣服容易招尘土B、高大建筑物上常装有避雷针C、有光电池的计算器，有光线照射就能工作D、运石油的大卡车常在地上拖一条铁键3、四个悬挂着的带电通草球，相互作用情况如下图所示，那么D球（）A、带与A球不同种的电荷B、带与B球不同种的电荷C、带与C球不同种的电荷D、一定带正电荷4、如图所示的四个电路中正确的是（）A、甲图B、乙图C、丙图D、丁图5、小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200mA、1A、300mA和250mA。如果他家的电能表上标有“220V、3A”字样，那么他家最多还能再安装300mA的照明灯（）A、12盏B、10盏C、4盏D、5盏6、甲乙两灯串联在电路中，闭合开关后，发现甲灯比乙灯亮，则正确的是（）A、通过甲灯的电流大B、通过乙灯的电流大C、通过两人灯的电流一样大D、无法确定7、某电路中的电流大约为0.4A,一同学要准确测量这个电路中的电流值,他选用的电流表有两个量程:0—0.6A及0—3A,他是用0—3A的量程来测量,他这样做的结果是（）A、测不出电流B、电流表的指针可能被打弯C、电流表可能被子烧坏D、测量的精确程度差一些8、小明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是()A．开关处出现短路B．小灯泡灯丝断了C．小灯泡接触不良D．电池电能耗尽9、用电流表测得某并联电路中两支路的电流分别为0.4A和1.3A则干路中的电流（）A、0.9AB、1.7AC、0.4AD、1.3某电路10、如右图10所示，电路元件及导线连接均完好，闭合开关，则两灯的发光情况是（）A、L1不能发光，L2能发光B、L1能发光，L2不能发光C、L1L2都能发光D、L1L2都不能发光二、填空题（30分）1、电路中的电流是由电子的______形成的，电流是有方向的，其方向就是从电源的______出发，经过开关和用电器，再回到电源的________。电流的单位是______，用符号______表示。计算器中的电流很小，大约100μA，也就是______A；雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于______mA。2、将电源、导线、开关、用电器等元器件连接在一起就组成了_________。基本电路的连接方式有_________联和_________联。在电路中提供电能的装置叫_________；消耗电能的元器件是_________；导线的作用是_________；开关的作用是_________。3、使用电流表测电路中的电流，为了避免电流过大损坏电流表，在不能预先估计电流大小的情况下，要先拿电路的一个线头试触电流表_________量程的接线柱。4、在图3所示的电路中，当只闭合开关Ｓ２时，能发光的灯有_________；当开关全部闭合时，能发光的灯是_________．5、如下左图所示电路中(1)若使L1、L2串联，则应闭合________，断开______；(2)若使L1、L2并联，则应闭合________，断开______；(3)如果只闭合S1而断开S2、S3，则灯______亮；(4)同时闭合开关______和______是不允许的。6、在如上右图所示的电路中，闭合开关后将出现______(选填“通路”“开路”或“短路”)，要使电路中两灯串联，只要拆除导线______；要使电路中两灯并联，只要将导线______接到______。7、如下图甲所示的电路图，L1和L2是________连接的。开关闭合时，两个电流表的示数分别如图乙和图丙，判断A2表的读数是_________；流过灯L2的电流大小是_________。8、如图8所示为某宾馆的房卡．只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个（填电路元件）接在电路中。图8图99、如图9所示是一种LED手电筒，它用两节干电池做电源，由5个LED并联组成，每只LED图10甲A1A2Ｌ2Ｌ1乙丙的额定电流为15mA，则这种LED手电筒正常工作时的总电流为mA。10、在图10所示的电路中，当开关S闭合，S1、S2断开时，灯泡__________串联；当开关S、S1、S2均闭合时，灯泡__________并联，此时电流表测的是__________中的电流。...
