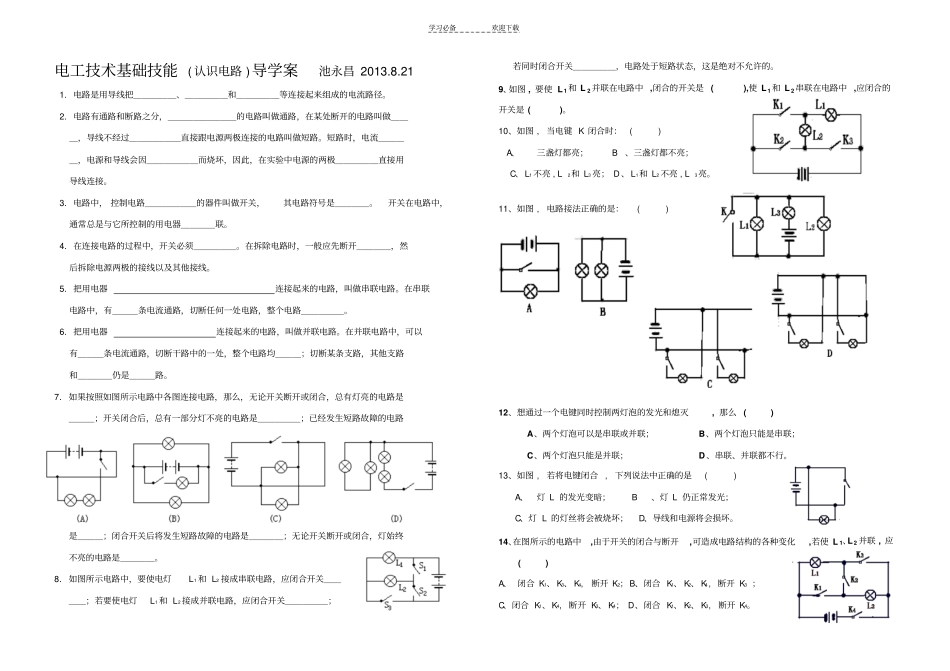

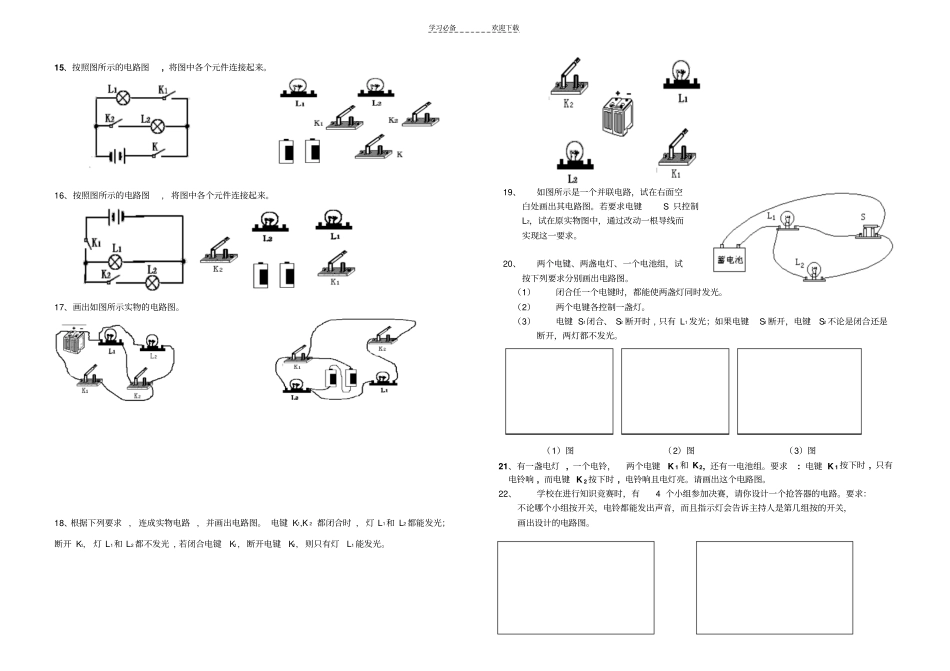

学习必备欢迎下载电工技术基础技能(认识电路)导学案池永昌2013.8.211.电路是用导线把＿＿＿＿＿、＿＿＿＿＿和＿＿＿＿＿等连接起来组成的电流路径。2.电路有通路和断路之分，＿＿＿＿＿＿＿＿的电路叫做通路，在某处断开的电路叫做＿＿＿，导线不经过＿＿＿＿＿＿直接跟电源两极连接的电路叫做短路。短路时，电流＿＿＿＿，电源和导线会因＿＿＿＿＿＿而烧坏，因此，在实验中电源的两极＿＿＿＿＿直接用导线连接。3.电路中，控制电路＿＿＿＿＿＿的器件叫做开关，其电路符号是＿＿＿＿。开关在电路中，通常总是与它所控制的用电器＿＿＿＿联。4.在连接电路的过程中，开关必须＿＿＿＿＿。在拆除电路时，一般应先断开＿＿＿＿，然后拆除电源两极的接线以及其他接线。5.把用电器连接起来的电路，叫做串联电路。在串联电路中，有＿＿＿条电流通路，切断任何一处电路，整个电路＿＿＿＿＿。6.把用电器连接起来的电路，叫做并联电路。在并联电路中，可以有＿＿＿条电流通路，切断干路中的一处，整个电路均＿＿＿；切断某条支路，其他支路和＿＿＿＿仍是＿＿＿路。7.如果按照如图所示电路中各图连接电路，那么，无论开关断开或闭合，总有灯亮的电路是＿＿＿；开关闭合后，总有一部分灯不亮的电路是＿＿＿＿＿；已经发生短路故障的电路是＿＿＿；闭合开关后将发生短路故障的电路是＿＿＿＿；无论开关断开或闭合，灯始终不亮的电路是＿＿＿＿。8.如图所示电路中，要使电灯L1和L2接成串联电路，应闭合开关＿＿＿＿；若要使电灯L1和L2接成并联电路，应闭合开关＿＿＿＿＿；若同时闭合开关＿＿＿＿＿，电路处于短路状态，这是绝对不允许的。9、如图,要使L1和L2并联在电路中,闭合的开关是(),使L1和L2串联在电路中,应闭合的开关是()。10、如图,当电键K闭合时：()A、三盏灯都亮；B、三盏灯都不亮；C、L1不亮,L2和L3亮；D、L1和L2不亮,L3亮。11、如图,电路接法正确的是：()12、想通过一个电键同时控制两灯泡的发光和熄灭,那么()A、两个灯泡可以是串联或并联；B、两个灯泡只能是串联；C、两个灯泡只能是并联；D、串联、并联都不行。13、如图,若将电键闭合,下列说法中正确的是()A、灯L的发光变暗；B、灯L仍正常发光；C、灯L的灯丝将会被烧坏；D、导线和电源将会损坏。14、在图所示的电路中,由于开关的闭合与断开,可造成电路结构的各种变化,若使L1、L2并联,应()A、闭合K1、K3、K4,断开K2；B、闭合K1、K2、K4,断开K3；C、闭合K1、K4,断开K3、K4；D、闭合K1、K2、K3,断开K4。学习必备欢迎下载15、按照图所示的电路图,将图中各个元件连接起来。16、按照图所示的电路图,将图中各个元件连接起来。17、画出如图所示实物的电路图。18、根据下列要求,连成实物电路,并画出电路图。电键K1,K2都闭合时,灯L1和L2都能发光；断开K1,灯L1和L2都不发光,若闭合电键K1,断开电键K2,则只有灯L1能发光。19、如图所示是一个并联电路，试在右面空白处画出其电路图。若要求电键S只控制L2，试在原实物图中，通过改动一根导线而实现这一要求。20、两个电键、两盏电灯、一个电池组，试按下列要求分别画出电路图。（1）闭合任一个电键时，都能使两盏灯同时发光。（2）两个电键各控制一盏灯。（3）电键S1闭合、S2断开时,只有L1发光；如果电键S1断开，电键S2不论是闭合还是断开，两灯都不发光。（1）图（2）图（3）图21、有一盏电灯,一个电铃，两个电键K1和K2,还有一电池组。要求:电键K1按下时,只有电铃响,而电键K2按下时,电铃响且电灯亮。请画出这个电路图。22、学校在进行知识竞赛时，有4个小组参加决赛，请你设计一个抢答器的电路。要求：不论哪个小组按开关，电铃都能发出声音，而且指示灯会告诉主持人是第几组按的开关，画出设计的电路图。学习必备欢迎下载
