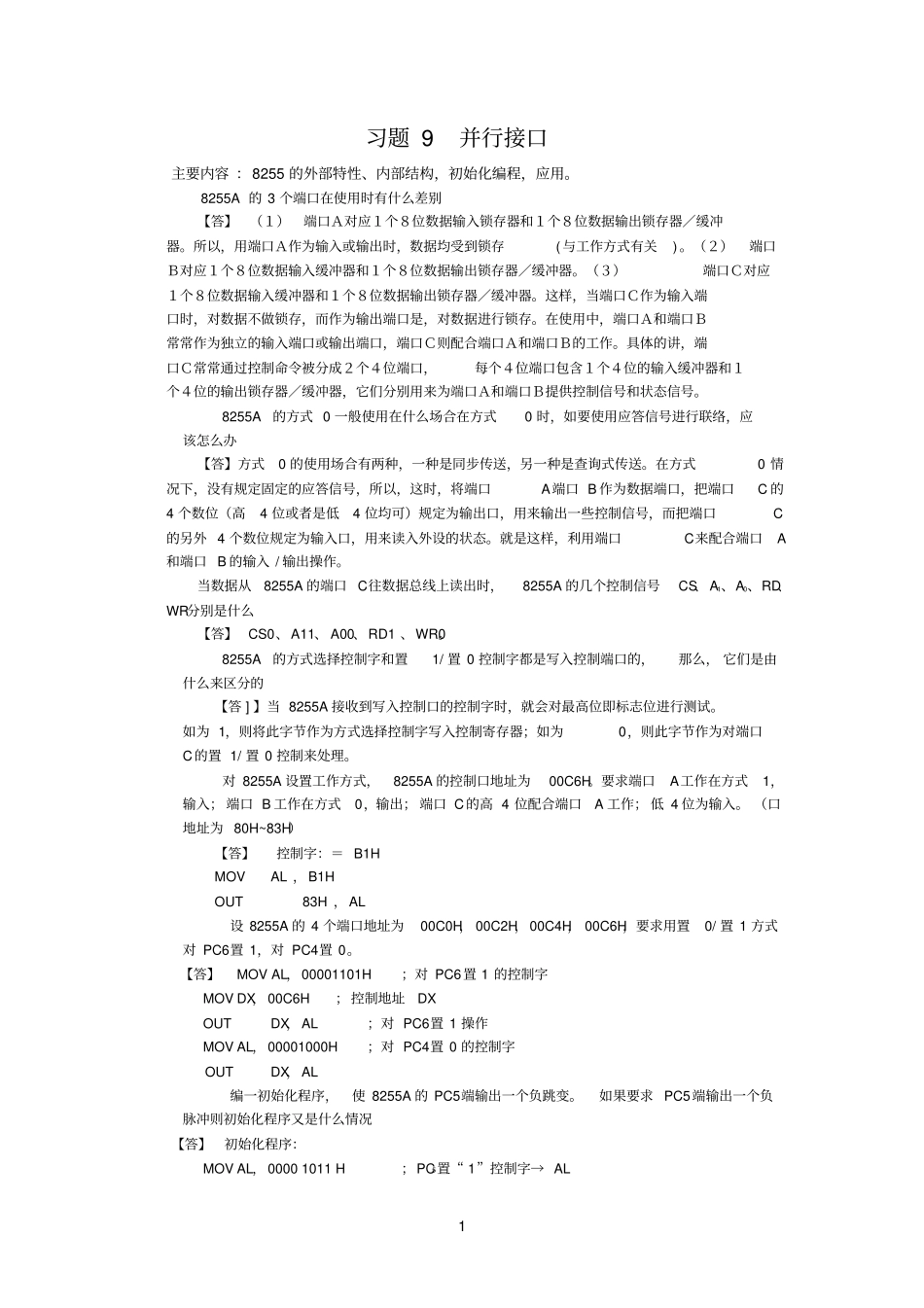

1习题9并行接口主要内容：8255的外部特性、内部结构，初始化编程，应用。8255A的3个端口在使用时有什么差别【答】（１）端口Ａ对应１个８位数据输入锁存器和１个８位数据输出锁存器／缓冲器。所以，用端口Ａ作为输入或输出时，数据均受到锁存(与工作方式有关)。（２）端口Ｂ对应１个８位数据输入缓冲器和１个８位数据输出锁存器／缓冲器。（３）端口Ｃ对应１个８位数据输入缓冲器和１个８位数据输出锁存器／缓冲器。这样，当端口Ｃ作为输入端口时，对数据不做锁存，而作为输出端口是，对数据进行锁存。在使用中，端口Ａ和端口Ｂ常常作为独立的输入端口或输出端口，端口Ｃ则配合端口Ａ和端口Ｂ的工作。具体的讲，端口Ｃ常常通过控制命令被分成２个４位端口，每个４位端口包含１个４位的输入缓冲器和１个４位的输出锁存器／缓冲器，它们分别用来为端口Ａ和端口Ｂ提供控制信号和状态信号。8255A的方式0一般使用在什么场合在方式0时，如要使用应答信号进行联络，应该怎么办【答】方式0的使用场合有两种，一种是同步传送，另一种是查询式传送。在方式0情况下，没有规定固定的应答信号，所以，这时，将端口A端口B作为数据端口，把端口C的4个数位（高4位或者是低4位均可）规定为输出口，用来输出一些控制信号，而把端口C的另外4个数位规定为输入口，用来读入外设的状态。就是这样，利用端口C来配合端口A和端口B的输入/输出操作。当数据从8255A的端口C往数据总线上读出时，8255A的几个控制信号CS、A1、A0、RD、WR分别是什么【答】CS0、A11、A00、RD1、WR0。8255A的方式选择控制字和置1/置0控制字都是写入控制端口的，那么，它们是由什么来区分的【答]】当8255A接收到写入控制口的控制字时，就会对最高位即标志位进行测试。如为1，则将此字节作为方式选择控制字写入控制寄存器；如为0，则此字节作为对端口C的置1/置0控制来处理。对8255A设置工作方式，8255A的控制口地址为00C6H。要求端口A工作在方式1，输入；端口B工作在方式0，输出；端口C的高4位配合端口A工作；低4位为输入。（口地址为80H~83H）【答】控制字：＝B1HMOVAL，B1HOUT83H，AL设8255A的4个端口地址为00C0H，00C2H，00C4H，00C6H，要求用置0/置1方式对PC6置1，对PC4置0。【答】MOVAL，00001101H；对PC6置1的控制字MOVDX，00C6H；控制地址DXOUTDX，AL；对PC6置1操作MOVAL，00001000H；对PC4置0的控制字OUTDX，AL编一初始化程序，使8255A的PC5端输出一个负跳变。如果要求PC5端输出一个负脉冲则初始化程序又是什么情况【答】初始化程序：MOVAL，00001011H；PC5置“1”控制字→AL2MOVDX，046H;控制口地址→DLOUTDX，AL；置“1”控制字→控制寄存器MOVAL，00001010B；PC5置“0”控制字→ALOUTDX,AL；置“0”控制字→控制寄存器如果要求PC5输入一个负脉冲则再加两条指令:MOVAL，00001011OUTDX，AL8255A与打印机的接口如图10-1，8255为工作方式0，试编写初始化程序。若要将DL中的字符送到打印机打印，编写打印程序。（口地址为60H~63H）图10-1【答】工作过程：当主机要往打印机输出字符时，先查询打印机忙信号，如果打印机正在处理一个字符或在打印一行字符，则忙信号为1，否则为0。PP：MOVAL，81H；8255工作方式字OUT63H，AL；A口方式0，输出，C4~7输出，C0~3输入MOVAL，00001111B；PC7置1,禁止STBOUT63H，ALLPST：INAL，62H；读C口ANDAL，01H；查PC0=0JNZLPST；忙，等待;不忙，送数MOVAL，DL；CL中字符送端口AOUT60H，AL；送数到A口MOVAL，00001110B；将PC7置0(使STB有效)OUT63H，AL；AL=00001100BNOP；延时MOVAL,00001111；AL＝00001111BOUT63H，AL；再使STB（PC7）为19.9设一工业控制系统，有四个控制点，分别由四个对应的输入端控制，现用8255A的C口实现该系统的控制，如图10-2。开关K0～K3打开则对应发光二极管L0～L3亮，表示系统该控制点运行正常；开关闭合则对应发光二极管不亮，说明该控制点出现故障。编写8255A的初始化程序和这段控制程序。图10-23【答】参考程序如下：MOVAL,BOUT63H,AL;8255方式设置L1:INAL,62H;查询K0状态TESTAL,01HJZL11MOVAL,00000001BOUT63H,AL;正常，L0亮JMPL2L11:MOVAL,00000000B;不正常，L0灭OUT63H...
