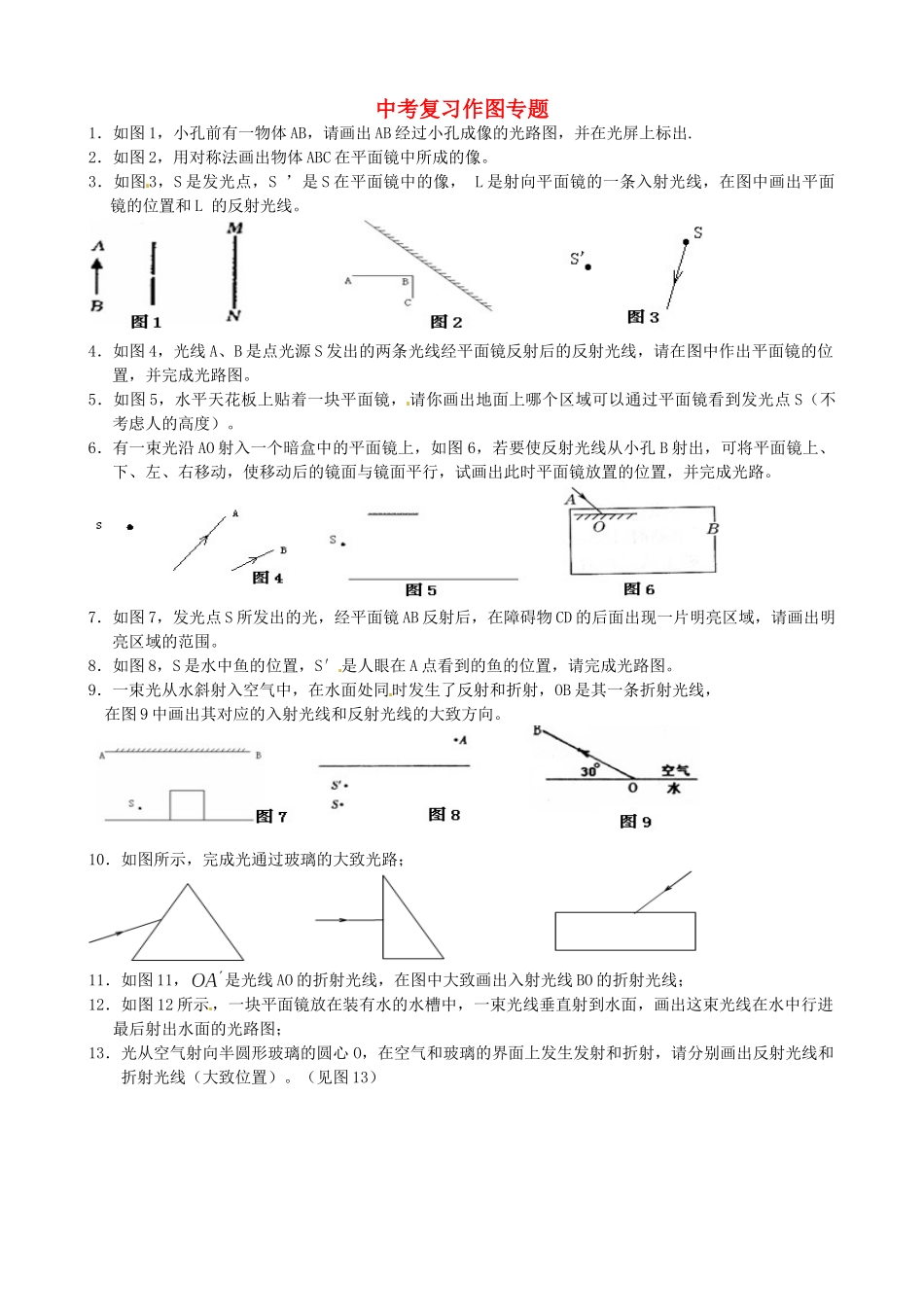

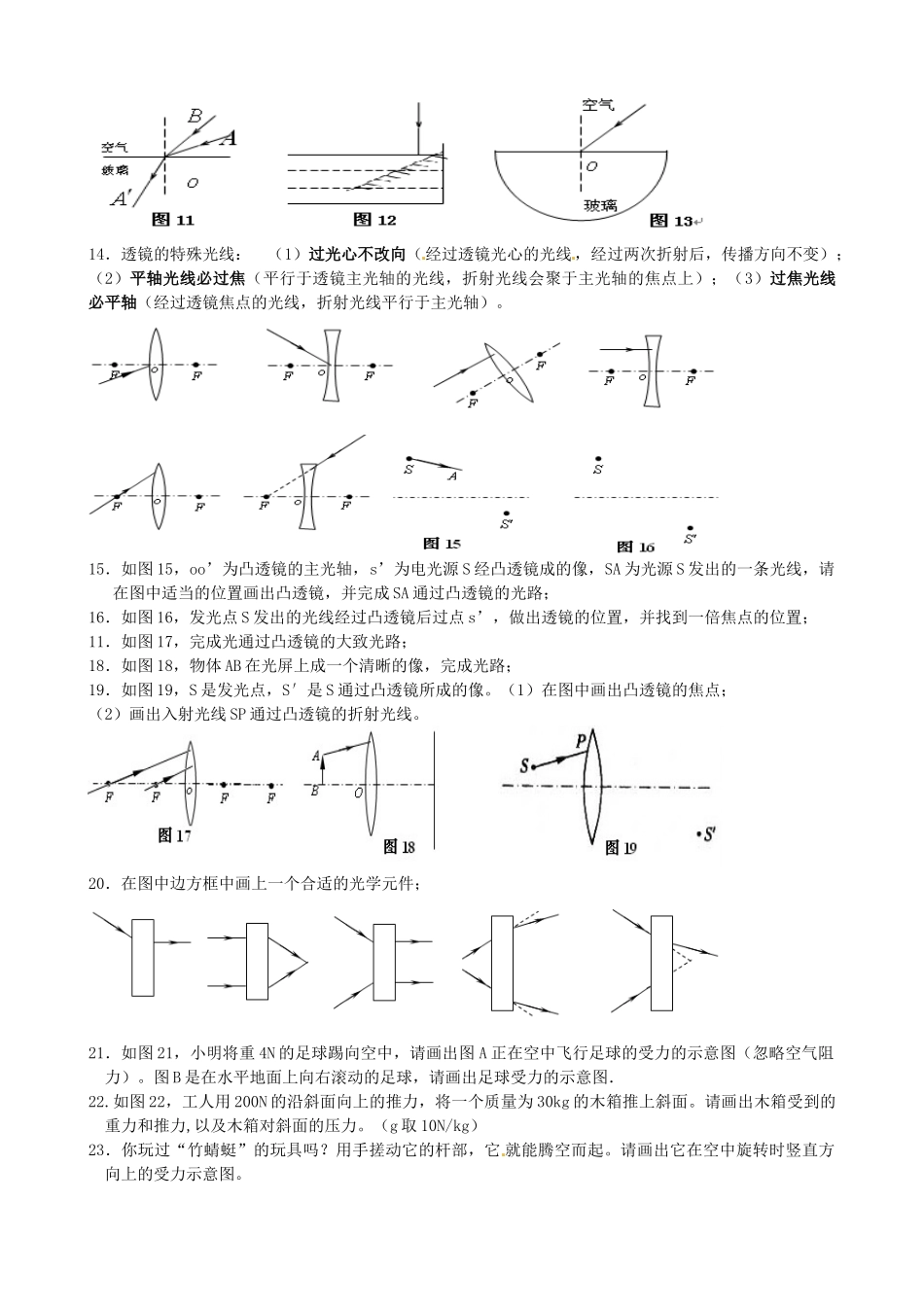

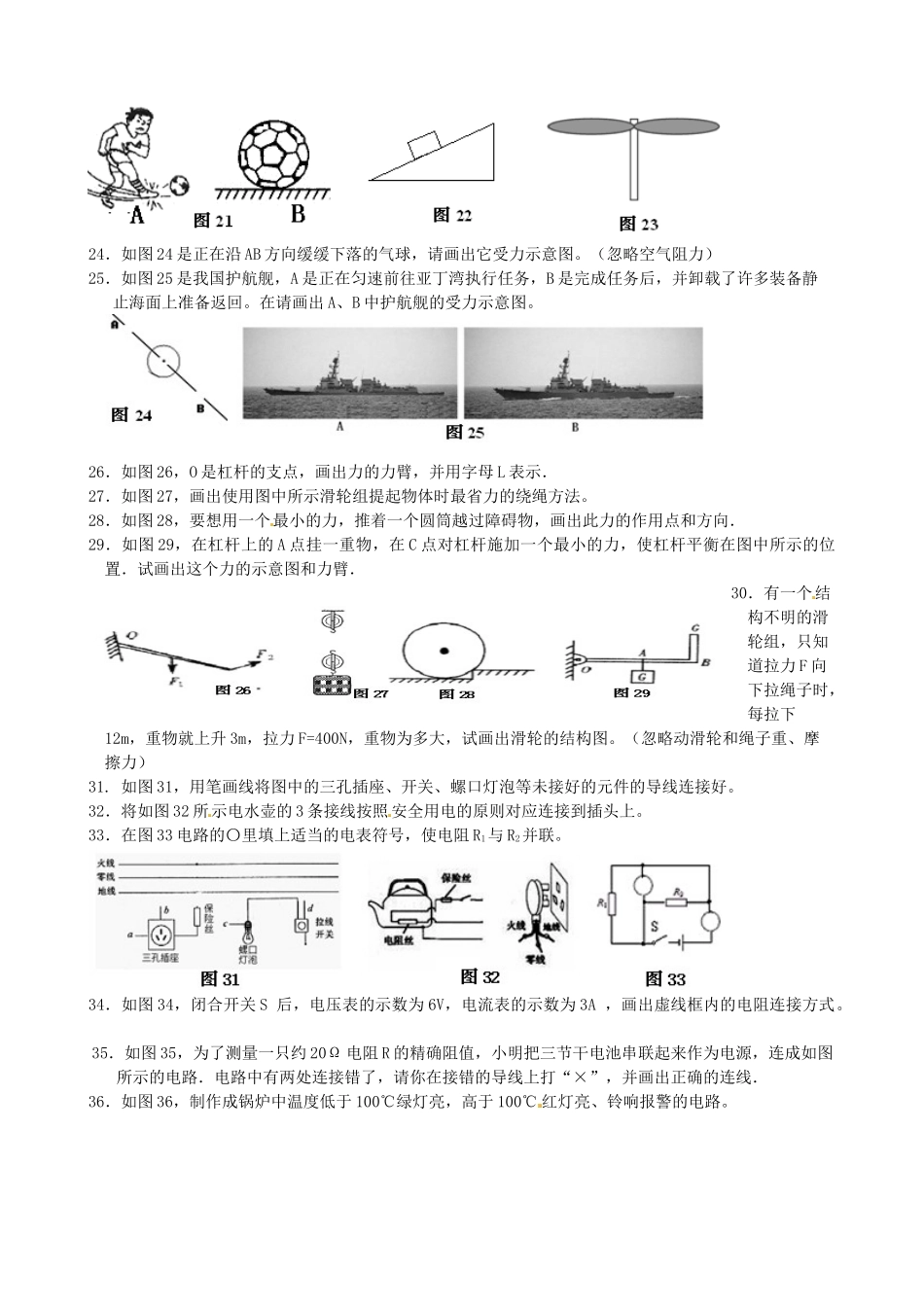

中考复习作图专题1．如图1，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏上标出.2．如图2，用对称法画出物体ABC在平面镜中所成的像。3．如图3，S是发光点，S’是S在平面镜中的像，L是射向平面镜的一条入射光线，在图中画出平面镜的位置和L的反射光线。4．如图4，光线A、B是点光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图。5．如图5，水平天花板上贴着一块平面镜，请你画出地面上哪个区域可以通过平面镜看到发光点S（不考虑人的高度）。6．有一束光沿AO射入一个暗盒中的平面镜上，如图6，若要使反射光线从小孔B射出，可将平面镜上、下、左、右移动，使移动后的镜面与镜面平行，试画出此时平面镜放置的位置，并完成光路。7．如图7，发光点S所发出的光，经平面镜AB反射后，在障碍物CD的后面出现一片明亮区域，请画出明亮区域的范围。8．如图8，S是水中鱼的位置，S′是人眼在A点看到的鱼的位置，请完成光路图。9．一束光从水斜射入空气中，在水面处同时发生了反射和折射，OB是其一条折射光线，在图9中画出其对应的入射光线和反射光线的大致方向。10．如图所示，完成光通过玻璃的大致光路；11．如图11，是光线AO的折射光线，在图中大致画出入射光线BO的折射光线；12．如图12所示，一块平面镜放在装有水的水槽中，一束光线垂直射到水面，画出这束光线在水中行进最后射出水面的光路图；13．光从空气射向半圆形玻璃的圆心O，在空气和玻璃的界面上发生发射和折射，请分别画出反射光线和折射光线（大致位置）。（见图13）14．透镜的特殊光线：（1）过光心不改向（经过透镜光心的光线，经过两次折射后，传播方向不变）；（2）平轴光线必过焦（平行于透镜主光轴的光线，折射光线会聚于主光轴的焦点上）；（3）过焦光线必平轴（经过透镜焦点的光线，折射光线平行于主光轴）。15．如图15，oo’为凸透镜的主光轴，s’为电光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成SA通过凸透镜的光路；16．如图16，发光点S发出的光线经过凸透镜后过点s’，做出透镜的位置，并找到一倍焦点的位置；11．如图17，完成光通过凸透镜的大致光路；18．如图18，物体AB在光屏上成一个清晰的像，完成光路；19．如图19，S是发光点，S′是S通过凸透镜所成的像。（1）在图中画出凸透镜的焦点；（2）画出入射光线SP通过凸透镜的折射光线。20．在图中边方框中画上一个合适的光学元件；21．如图21，小明将重4N的足球踢向空中，请画出图A正在空中飞行足球的受力的示意图（忽略空气阻力）。图B是在水平地面上向右滚动的足球，请画出足球受力的示意图．22.如图22，工人用200N的沿斜面向上的推力，将一个质量为30kg的木箱推上斜面。请画出木箱受到的重力和推力,以及木箱对斜面的压力。（g取10N/kg）23．你玩过“竹蜻蜓”的玩具吗？用手搓动它的杆部，它就能腾空而起。请画出它在空中旋转时竖直方向上的受力示意图。24．如图24是正在沿AB方向缓缓下落的气球，请画出它受力示意图。（忽略空气阻力）25．如图25是我国护航舰，A是正在匀速前往亚丁湾执行任务，B是完成任务后，并卸载了许多装备静止海面上准备返回。在请画出A、B中护航舰的受力示意图。26．如图26，O是杠杆的支点，画出力的力臂，并用字母L表示．27．如图27，画出使用图中所示滑轮组提起物体时最省力的绕绳方法。28．如图28，要想用一个最小的力，推着一个圆筒越过障碍物，画出此力的作用点和方向．29．如图29，在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力的示意图和力臂．30．有一个结构不明的滑轮组，只知道拉力F向下拉绳子时，每拉下12m，重物就上升3m，拉力F=400N，重物为多大，试画出滑轮的结构图。（忽略动滑轮和绳子重、摩擦力）31.如图31，用笔画线将图中的三孔插座、开关、螺口灯泡等未接好的元件的导线连接好。32．将如图32所示电水壶的3条接线按照安全用电的原则对应连接到插头上。33．在图33电路的〇里填上适当的电表符号，使电阻R1与R2并联。34．如图34，闭合开关S后，电压表的示数为6V，电流表的示数...
