九年级物理 第十四章探究电路单元测试卷 沪科版试卷VIP免费

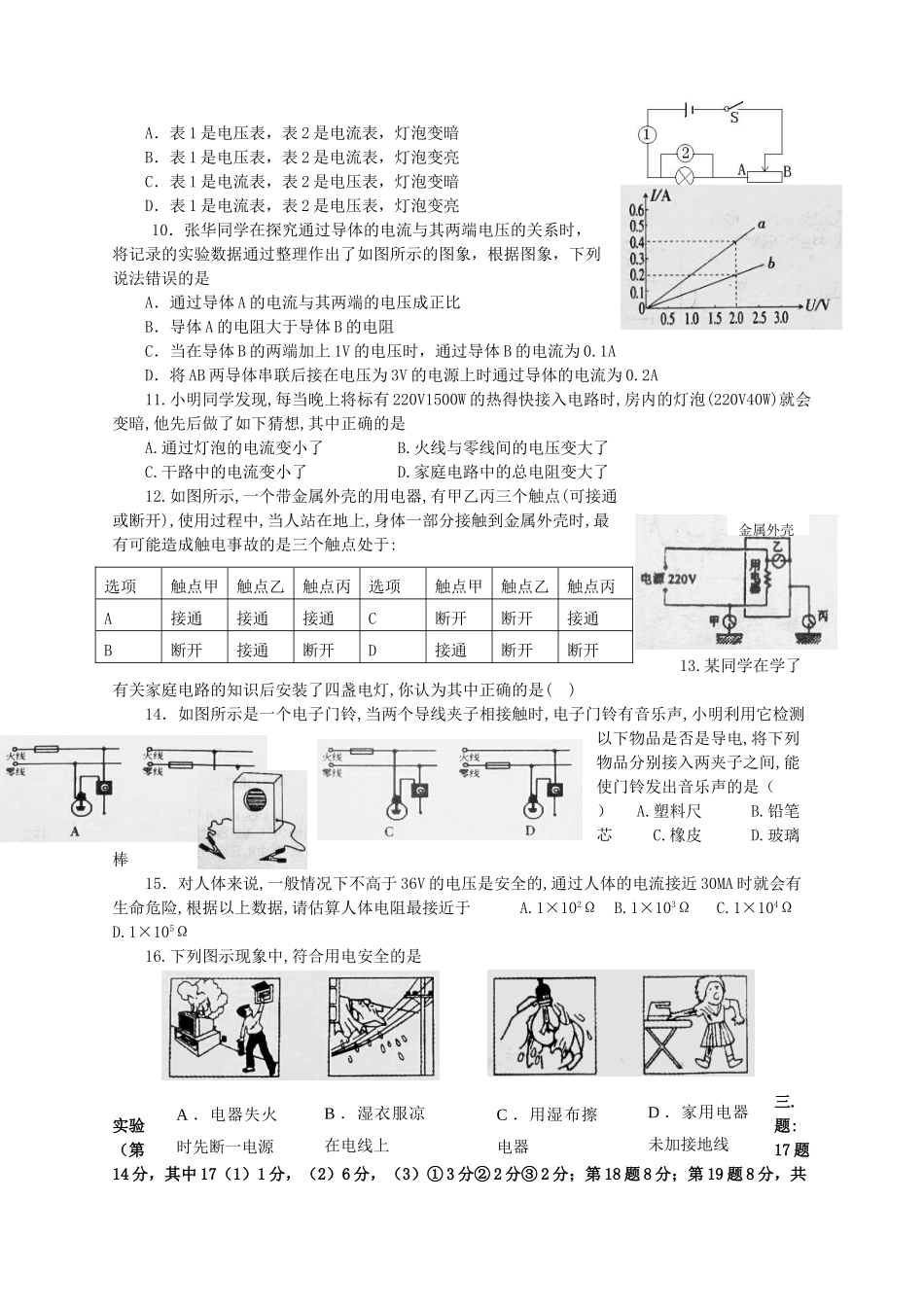

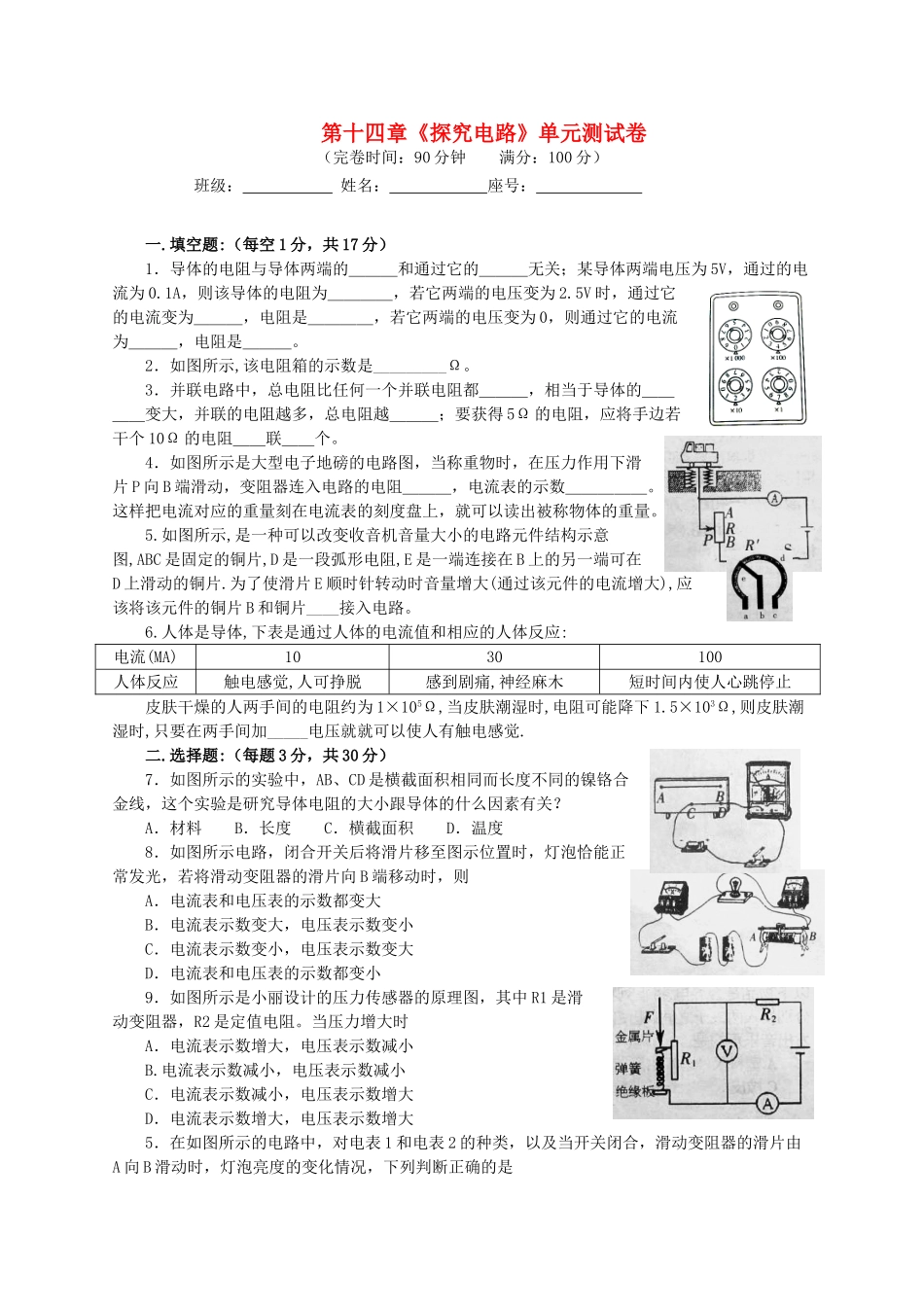

第十四章《探究电路》单元测试卷（完卷时间：90分钟满分：100分）班级：姓名：座号：一.填空题:（每空1分，共17分）1．导体的电阻与导体两端的＿＿＿和通过它的＿＿＿无关；某导体两端电压为5V，通过的电流为0.1A，则该导体的电阻为＿＿＿＿，若它两端的电压变为2.5V时，通过它的电流变为＿＿＿，电阻是＿＿＿＿，若它两端的电压变为0，则通过它的电流为＿＿＿，电阻是＿＿＿。2．如图所示,该电阻箱的示数是_________Ω。3．并联电路中，总电阻比任何一个并联电阻都＿＿＿，相当于导体的＿＿＿＿变大，并联的电阻越多，总电阻越＿＿＿；要获得5Ω的电阻，应将手边若干个10Ω的电阻＿＿联＿＿个。4．如图所示是大型电子地磅的电路图，当称重物时，在压力作用下滑片P向B端滑动，变阻器连入电路的电阻＿＿＿，电流表的示数＿＿＿＿＿。这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量。5.如图所示,是一种可以改变收音机音量大小的电路元件结构示意图,ABC是固定的铜片,D是一段弧形电阻,E是一端连接在B上的另一端可在D上滑动的铜片.为了使滑片E顺时针转动时音量增大(通过该元件的电流增大),应该将该元件的铜片B和铜片____接入电路。6.人体是导体,下表是通过人体的电流值和相应的人体反应:电流(MA)1030100人体反应触电感觉,人可挣脱感到剧痛,神经麻木短时间内使人心跳停止皮肤干燥的人两手间的电阻约为1×105Ω,当皮肤潮湿时,电阻可能降下1.5×103Ω,则皮肤潮湿时,只要在两手间加_____电压就就可以使人有触电感觉.二.选择题:（每题3分，共30分）7．如图所示的实验中，AB、CD是横截面积相同而长度不同的镍铬合金线，这个实验是研究导体电阻的大小跟导体的什么因素有关？A．材料B．长度C．横截面积D．温度8．如图所示电路，闭合开关后将滑片移至图示位置时，灯泡恰能正常发光，若将滑动变阻器的滑片向B端移动时，则A．电流表和电压表的示数都变大B．电流表示数变大，电压表示数变小C．电流表示数变小，电压表示数变大D．电流表和电压表的示数都变小9．如图所示是小丽设计的压力传感器的原理图，其中R1是滑动变阻器，R2是定值电阻。当压力增大时A．电流表示数增大，电压表示数减小B.电流表示数减小，电压表示数减小C．电流表示数减小，电压表示数增大D．电流表示数增大，电压表示数增大5．在如图所示的电路中，对电表1和电表2的种类，以及当开关闭合，滑动变阻器的滑片由A向B滑动时，灯泡亮度的变化情况，下列判断正确的是A．电器失火时先断一电源B．湿衣服凉在电线上C．用湿布擦电器D．家用电器未加接地线A．表1是电压表，表2是电流表，灯泡变暗B．表1是电压表，表2是电流表，灯泡变亮C．表1是电流表，表2是电压表，灯泡变暗D．表1是电流表，表2是电压表，灯泡变亮10．张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是A．通过导体A的电流与其两端的电压成正比B．导体A的电阻大于导体B的电阻C．当在导体B的两端加上1V的电压时，通过导体B的电流为0.1AD．将AB两导体串联后接在电压为3V的电源上时通过导体的电流为0.2A11.小明同学发现,每当晚上将标有220V1500W的热得快接入电路时,房内的灯泡(220V40W)就会变暗,他先后做了如下猜想,其中正确的是A.通过灯泡的电流变小了B.火线与零线间的电压变大了C.干路中的电流变小了D.家庭电路中的总电阻变大了12.如图所示,一个带金属外壳的用电器,有甲乙丙三个触点(可接通或断开),使用过程中,当人站在地上,身体一部分接触到金属外壳时,最有可能造成触电事故的是三个触点处于:13.某同学在学了有关家庭电路的知识后安装了四盏电灯,你认为其中正确的是()14．如图所示是一个电子门铃,当两个导线夹子相接触时,电子门铃有音乐声,小明利用它检测以下物品是否是导电,将下列物品分别接入两夹子之间,能使门铃发出音乐声的是（）A.塑料尺B.铅笔芯C.橡皮D.玻璃棒15．对人体来说,一般情况下不高于36V的电压是安全的,通过人体的电流接近30MA时就会有生命危险,根据以上数据,请估算人体电阻最接近于A.1×102ΩB.1×103ΩC.1×104ΩD.1×105Ω16.下列图示现象中,符合用电...
