中考物理复习讲义资料5 串并联电路中电流的规律试卷VIP免费

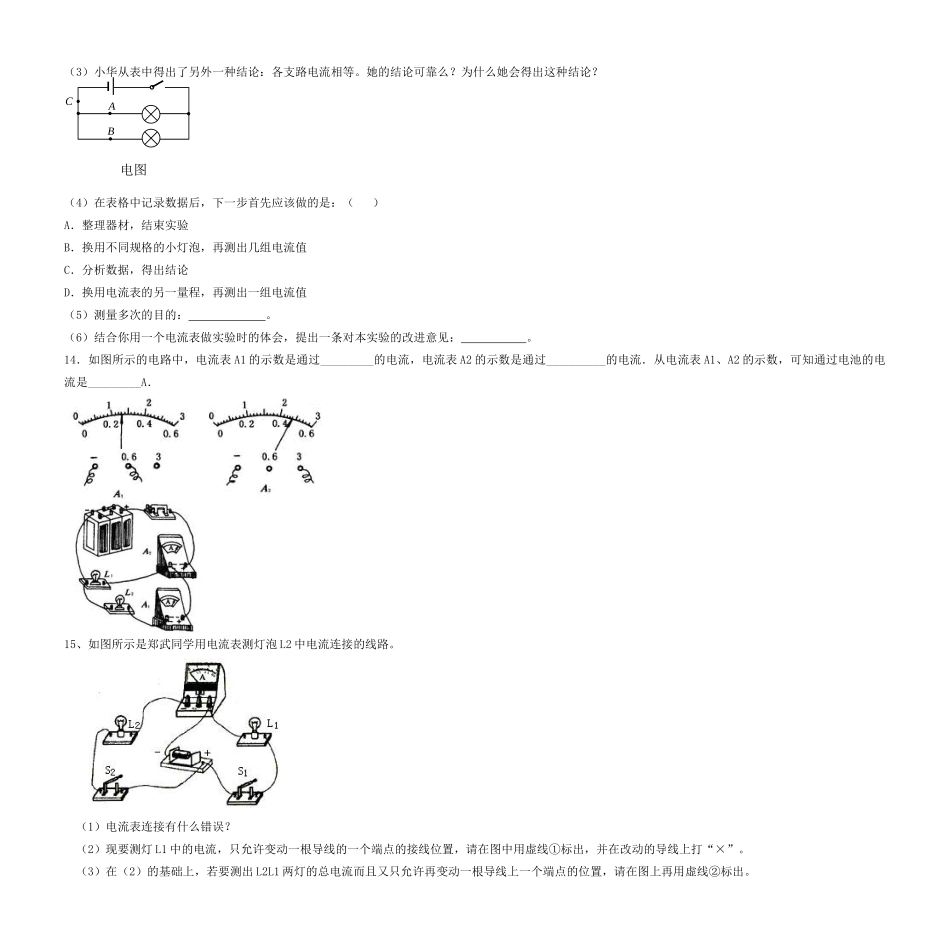

五、串并联电路中电流的规律一、知识精讲：1、串联电路中电流的规律：串联电路中电流处处相等。公式：I=___________。2、并联电路中电流的规律：并联路中干路中的电流等于各支路电流之和。公式：__________二、例题：1．如图1所示的电路中，将电流表分别接在电路中a、b、c三处，测出通过各处的电流为Ia、Ib、Ic，它们之间的关系是_________，在串联电路中，电流表接入电路中的位置对测量结果__________影响。2．如图2所示，将电流表分别接在电路中的a、b、c三处，若三次测得的电流分别为Ia、Ib、Ic，则三个电流值间的关系是_________。3、有一种节日彩灯由20只小灯泡串联而成,如果电源插头处的电流为200mA,那么通过第20只小灯泡的电流为__________mA。4、如图，导线A处直径大于B处的直径，那么通过A处和B处电流的关系为Ｉ1____I2。5、二个灯串联在电路中，其中一只灯亮另一只灯比较暗，则通过二者的电流（）A、二者电流相等B、亮的电流大C、暗的电流大D、无法比6、下面是小名同学在用电流表串联电路中时的一些说法.其中不正确的是()A接线的过程中,开馆应断开B接线必须从电源正极开始逐步连接C电流表必须与小灯泡串联D在串联电路中,电流表接入电路中的位置对测量结果没有影响7、如果通过灯L1和L2的电流分别为0.4A和0.8A。则电流表A1和A2的示数分别是（）A．0.8A，0.4A;B．0.4A，0.8A;C．1.2A，0.4A;D．1.2A，0.8A.8、开关S1、S2都闭合时，三个电流表A1、A2和A3的示数分别是I1、I2、I3，若已知I1=0.2A，I2=0.3A，则I3应为:（）A．0.1A;B．0.2A;C．0.3A;D．0.5A9、．给出如下图所示的器材，请把它们组成电路．要求：①两只电灯并联；②用电流表A1、A2分别来测量电灯L2中的电流和干路中的总电流．10、请你将实物元件用铅笔线连接起来，再画出电路图，请在电路图中标出电流表的“＋”“－”接线柱．11．如图2所示，1）如果要使灯L1、L2串联，则应闭合开关______，断开开关______，如果电流表的示数为0．25A，则通过L1的电流为____A，通过L2的电流为_____A；2）如果要使灯L1、L2构成并联，则应闭合开关__________，断开开关________，如果电流表的示数为0．8A，通过L1的电流为0．35A，则通过L2的电流为____A。三、练习12、两只灯泡连接后接到二节干电池的电路上，用电流表测得通过它们的电流相等，那么（）A、这两只灯泡一定是串联的B、这两只灯泡一定是并联的C、这两只灯泡可能是串联的D、这两只灯泡可能是并联的13、按照课本要求探究并联电路中电流的关系，小明设计的电路如图所示。把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：（1）C处电流如右图所示，将读出的结果填入表中（2）通过对上面数据的分析,可以得出的结论；实验次数A处的电流IA／AB处的电流IB／AC处的电流IC／A10.150.15＿＿（3）小华从表中得出了另外一种结论：各支路电流相等。她的结论可靠么？为什么她会得出这种结论？（4）在表格中记录数据后，下一步首先应该做的是：（）A．整理器材，结束实验B．换用不同规格的小灯泡，再测出几组电流值C．分析数据，得出结论D．换用电流表的另一量程，再测出一组电流值（5）测量多次的目的：。（6）结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见：。14．如图所示的电路中，电流表A1的示数是通过_________的电流，电流表A2的示数是通过__________的电流．从电流表A1、A2的示数，可知通过电池的电流是_________A．15、如图所示是郑武同学用电流表测灯泡L2中电流连接的线路。（1）电流表连接有什么错误？（2）现要测灯L1中的电流，只允许变动一根导线的一个端点的接线位置，请在图中用虚线①标出，并在改动的导线上打“×”。（3）在（2）的基础上，若要测出L2L1两灯的总电流而且又只允许再变动一根导线上一个端点的位置，请在图上再用虚线②标出。电图CBA
