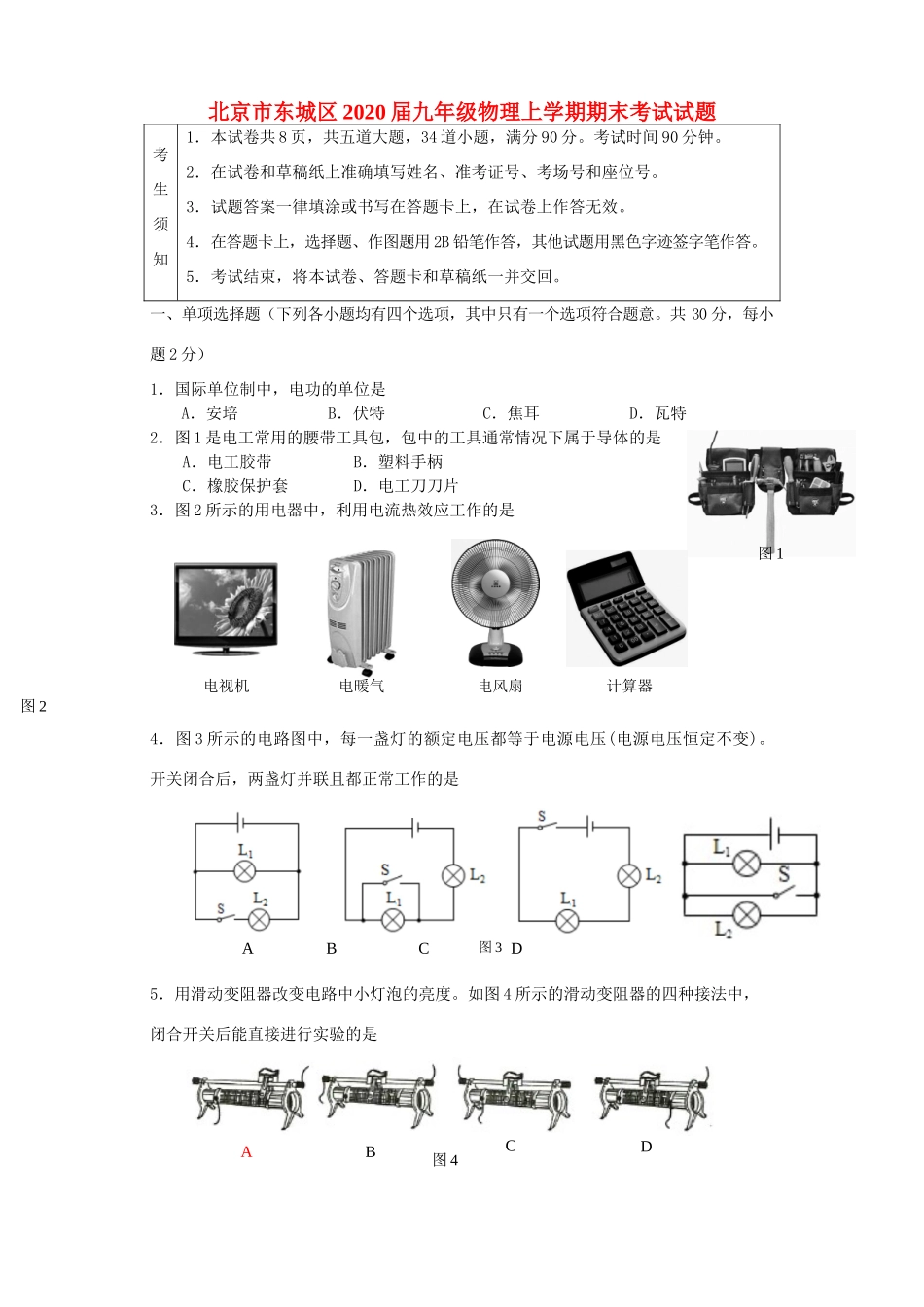

BDC图4A北京市东城区2020届九年级物理上学期期末考试试题考生须知1．本试卷共8页，共五道大题，34道小题，满分90分。考试时间90分钟。2．在试卷和草稿纸上准确填写姓名、准考证号、考场号和座位号。3．试题答案一律填涂或书写在答题卡上，在试卷上作答无效。4．在答题卡上，选择题、作图题用2B铅笔作答，其他试题用黑色字迹签字笔作答。5．考试结束，将本试卷、答题卡和草稿纸一并交回。一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共30分，每小题2分）1．国际单位制中，电功的单位是A．安培B．伏特C．焦耳D．瓦特2．图1是电工常用的腰带工具包，包中的工具通常情况下属于导体的是A．电工胶带B．塑料手柄C．橡胶保护套D．电工刀刀片3．图2所示的用电器中，利用电流热效应工作的是4．图3所示的电路图中，每一盏灯的额定电压都等于电源电压(电源电压恒定不变)。开关闭合后，两盏灯并联且都正常工作的是5．用滑动变阻器改变电路中小灯泡的亮度。如图4所示的滑动变阻器的四种接法中，闭合开关后能直接进行实验的是ABCD图3图1电视机图2电暖气电风扇计算器6．图5所示的是四冲程汽油机的工作示意图，其中属于做功冲程的是7．关于家庭电路及安全用电，下列说法中正确的是A.可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器B.电视机待机时不消耗电能C.空气开关跳闸一定是发生了短路现象D.插头中标着“E”的导线和用电器的金属外壳相连8．图6所示的各图中，描述磁场正确的是9．图7所示的电路中，能够实现每个开关都可以单独控制两盏灯同时工作的是10．科技引领生活，第五代通信技术（简称5G技术）时代已经来临。比如无人驾驶车辆可以应用5G技术在一、两公里之外提前感知交通信号灯，如图8所示。其中5G技术传递信息的载体及红黄绿三种颜ABCD图5ABCD图6ABCD图7色指示灯的连接方式分别是A．超声波串联B．电磁波串联C．超声波并联D．电磁波并联11．下列说法中正确的是A．质量是1g的燃料燃烧后放出的热量，叫做这种燃料的热值B．做功和热传递都可以改变物体内能C．热机做的有用功越多，热机效率就一定越高D．燃料在燃烧时，将化学能转化为电能12．图9所示的是科技小组同学设计的四种“环境温度检测”电路，其中R为热敏电阻（用表示），R的阻值是随环境温度的增大而增大，R0为定值电阻，电源电压恒定不变。若当环境温度升高时电表示数增大，则符合要求的电路是13．图10甲所示的是中国科技馆“模拟避雷针”的实验展台。当参与者按下“有避雷针”按钮时，从高压发生器尖端涌出的白色闪电，会径直劈向大楼模型顶部的避雷针上，大楼不会受到任何影响；当参与者按下“无避雷针”按钮时，避雷针收缩到大楼内部，白色闪电劈向大楼，大楼内部泛起红光，燃起“熊熊大火”，如图10乙为上述情景的示意图。下列说法中正确的是A．制作避雷针的材料为绝缘体B．云层放电时创造了电荷C．图乙中闪电发生时，与避雷针相连的金属线中的电流方向是从避雷针指向云层D．高压发生器模拟云层放电时，云层失去了原子核，带上了负电ABCD图9图8图10①②U/VI/A02460.20.40.680.8图1214．图11所示的是某实验小组设计的测量未知电阻Rx阻值的电路，其中电源电压未知且保持不变，电阻R0阻值已知。在不拆改电路的前提下，能够测出Rx阻值的是15．小文同学在探究“电流与电压关系”实验中，分别测量了定值电阻R和小灯泡L在不同电压下的电流值，并根据数据绘制了I-U图象，如图12所示。下列说法中正确的是A．①是小灯泡的I-U图象，②是定值电阻的I-U图象B．当通过定值电阻R的电流为0.2A时，它消耗的电功率为0.4WC．把定值电阻R和小灯泡L串联后接在电源电压恒为9V的电路中，电路中的电流是0.4AD．当定值电阻R和小灯泡L并联在电压为4V电路中，电路中总电流为1A二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共10分，每小题2分。每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）16．关于图13所示的四个情景，下列说法中正确的是A.甲图：红墨水在热水中扩散得快，说明温度越高分子无规则运动越剧烈B.乙图：两个铅块没有被重物拉开说明分子间只存在引力C....
