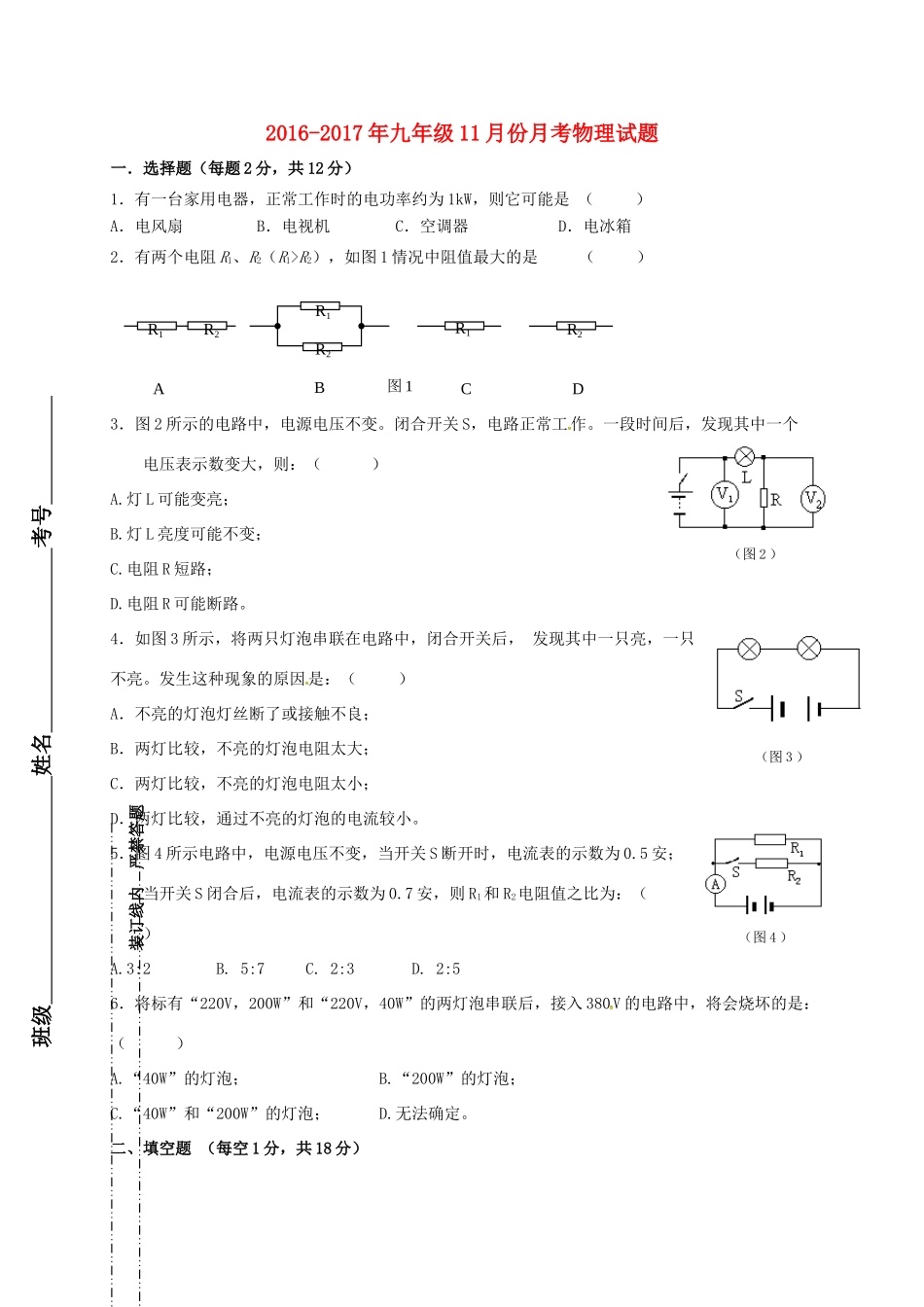

2016-2017年九年级11月份月考物理试题一．选择题（每题2分，共12分）1．有一台家用电器，正常工作时的电功率约为1kW，则它可能是（）A．电风扇B．电视机C．空调器D．电冰箱2．有两个电阻R1、R2（R1>R2），如图1情况中阻值最大的是（）3．图2所示的电路中，电源电压不变。闭合开关S，电路正常工作。一段时间后，发现其中一个电压表示数变大，则：（）A.灯L可能变亮；B.灯L亮度可能不变；C.电阻R短路；D.电阻R可能断路。4．如图3所示，将两只灯泡串联在电路中，闭合开关后，发现其中一只亮，一只不亮。发生这种现象的原因是：（）A．不亮的灯泡灯丝断了或接触不良；B．两灯比较，不亮的灯泡电阻太大；C．两灯比较，不亮的灯泡电阻太小；D．两灯比较，通过不亮的灯泡的电流较小。5．图4所示电路中，电源电压不变，当开关S断开时，电流表的示数为0.5安；当开关S闭合后，电流表的示数为0.7安，则R1和R2电阻值之比为：（）A.3:2B.5:7C.2:3D.2:56．将标有“220V，200W”和“220V，40W”的两灯泡串联后，接入380V的电路中，将会烧坏的是：（）A.“40W”的灯泡；B.“200W”的灯泡；C.“40W”和“200W”的灯泡；D.无法确定。二、填空题（每空1分，共18分）（图2）（图3）装订线内严禁答题班级姓名考号（图4）●●ABCDR1R2R1R1R2R2图1●●7.要在一段电路中产生电流，它的两端就要有________。一段导体两端电压为12V，导体中的电流是2A，则此导体本身的电阻为Ω；如果电压降为6V，导体中的电流是A。8.电功率是表示电流做功的物理量，主单位是；灯泡的亮暗由它消耗的决定。9.一个标有“PZ220100”的灯泡，额定电压为V，额定功率是W，正常工作时，通过它的电流为A，灯丝电阻是Ω。10．小林家的电能表3月1日的读数如图（甲）所示，4月１日的读数如图乙所示，则小林家3月份耗电，若电价为0.4元/Kwh，则小林家3月份应交电费元。11.一只标有“220V40W”的白炽灯，正常工作1min，消耗的电能为J；1度电可供其正常工作h。12.电阻R1、R2阻值分别是2Ω和3Ω，串联接入电路中，R1、R2消耗的电能之比是；若并联，消耗的电功率之比是。13.把“220V1800W”的电热水壶接在220V的电源上，通电10min，电热水壶放出的热量是J，它消耗了Kwh的电能。三．计算题（每题5分，共10分）14．19.如图所示的电路中，电阻R1的阻值是5Ω，S闭合电流表A的示数是0.5A，电阻R2两端的电压是2V。求：（1）通过R1的电流；（2）R2的电阻值。15.如图，灯泡L标有“6V3W”的字样，与电阻R串联接在电源电压为9V的电路中，当开关S闭合时，通过R的电流是0.3A，若灯丝电阻不变，求：（1）电阻R的阻值；（2）小灯泡的实际功率。2514725897乙甲四、问答题：（每题2分，共6分）16．电炉丝与导线串联接在电路中，通电时为什么电炉丝热的发红而导线几乎不热？17．白炽灯的灯丝常在开灯的瞬间烧断，请说出其中的原因。18．根据W=Pt，你能从两个不同的角度分别说出一种生活中节约用电的具体做法吗？五．作图与实验（每图2分，每空1分，共24分）19.某同学按图5所示电路图连接电路进行实验，在实验过程中，若保持R1不变，并通过改变滑动变阻器滑片P的位置，使电压表V1的示数分别为2V、4V和6V，电压表V2、V，电流表A相应的示数如右表所示：（1）对表格中三只电压表的数据进行分析，可归纳出的结论是：_______．（2）对表格中电压表V1和电流表A的数据进行分析，可得出的结论是．20.在探究“电流与电压、电流与电阻的关系”的实验时：（1）图6是某实验小组在探究过程中，根据实验数据绘制的图像，其中表示电阻不变时，电流随电压变化的图像是图。(选填“甲”或“乙”)（2）由图甲得出的实验的结论是：不变时，电流与电阻成。（3）在探究“电流与电压的关系”实验过程中，滑动变阻器的作用是。在探究“电流与电阻的关系”的实验过程中，滑动变阻器的作用是电压表V1（V）246电压表V2（V）642电压表V（V）888电流表A（A）0.20.40.6ASV1V2VP（图5）图621．用伏安法测定值电阻阻值的实验：(1)小明根据如图7所示的电路图，将实验器材连接成实验电路。同小组的小亮在检查时认为，从实验目的来看实验电路上有一根导线连接错了，建议小明改接。①请你在接错的那根线...
