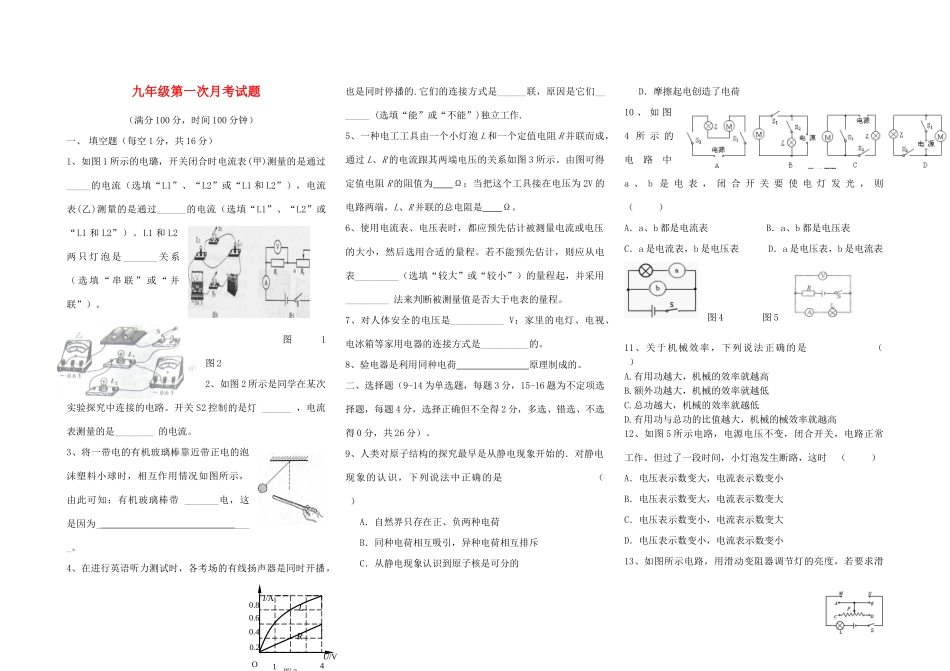

九年级物理上册 第一次月考试卷 沪粤版试卷VIP免费

九年级第一次月考试题（满分100分，时间100分钟）一、填空题（每空1分，共16分）1、如图1所示的电璐，开关闭合时电流表(甲)测量的是通过_____的电流（选填“L1”、“L2”或“L1和L2”），电流表(乙)测量的是通过______的电流（选填“L1”、“L2”或“L1和L2”）。L1和L2两只灯泡是_______关系（选填“串联”或“并联”）。图1图22、如图2所示是同学在某次实验探究中连接的电路。开关S2控制的是灯______，电流表测量的是________的电流。3、将一带电的有机玻璃棒靠近带正电的泡沫塑料小球时，相互作用情况如图所示，由此可知：有机玻璃棒带_______电，这是因为_____。4、在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的.它们的连接方式是______联，原因是它们_______(选填“能”或“不能”)独立工作.5、一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图3所示。由图可得定值电阻R的阻值为Ω；当把这个工具接在电压为2V的电路两端，L、R并联的总电阻是Ω。6、使用电流表、电压表时，都应预先估计被测量电流或电压的大小，然后选用合适的量程。若不能预先估计，则应从电表_________（选填“较大”或“较小”）的量程起，并采用_________法来判断被测量值是否大于电表的量程。7、对人体安全的电压是___________V；家里的电灯、电视、电冰箱等家用电器的连接方式是__________的。8、验电器是利用同种电荷原理制成的。二、选择题（9-14为单选题，每题3分，15-16题为不定项选择题，每题4分，选择正确但不全得2分，多选、错选、不选得0分，共26分）。9、人类对原子结构的探究最早是从静电现象开始的．对静电现象的认识，下列说法中正确的是（）A．自然界只存在正、负两种电荷B．同种电荷相互吸引，异种电荷相互排斥C．从静电现象认识到原子核是可分的D．摩擦起电创造了电荷10、如图4所示的电路中a、b是电表，闭合开关要使电灯发光，则（）A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表图4图511、关于机械效率，下列说法正确的是（）A.有用功越大，机械的效率就越高B.额外功越大，机械的效率就越低C.总功越大，机械的效率就越低D.有用功与总功的比值越大，机械的械效率就越高12、如图5所示电路，电源电压不变，闭合开关，电路正常工作。但过了一段时间，小灯泡发生断路，这时（）A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小13、如图所示电路，用滑动变阻器调节灯的亮度，若要求滑1I/AU/V0.2230.80.60.44OLR图3片P向右端滑动时灯逐渐变暗，则下列接法正确的是（）A．M接C，N接BB．M接A，N接BC．M接C，N接DD．M接A，N接D14、如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（）A．电流表A示数变大，电压表V2示数变小B．电流表A示数变大，电压表V1示数变小C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数不变，电压表V2示数变大15、家用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡．其中电动压缩机M受温控开关S1控制，照明灯泡L受门控开关S2控制．温控开关S1和门控开关S2既能单独工作又能同时工作．如图9所示是几个同学画的家用电冰箱的电路图，其中不正确的是（）16、两定值电阻甲、乙的电流与电压关系图像如图所示，现在将甲和乙并联后接在电压为3V的电源两端．下列分析错误的是（）A．甲的电阻是乙的电阻的两倍B．甲的电压是乙的电压的两倍C．甲的电流是乙的两倍D．乙的电流是甲的两倍三、作图与简答题。（共3个小题，17题3分，18题5分，19题4分，共12分）17、家庭电路中的用电器使用得越多，则电路两端的电压，总电流和总电阻如何变化？18、设计电路．要求：L1和L2串联，电流表测L1的电流，电压表测L2两端的电压，滑动变阻器控制电路中的电流不超过0．5A．在虚框内画出电路图，并用铅笔线代替导线将图中的元件连接起来．19、小敏同学在研究电压一定时，电流与电阻的关系时，得到三组数据，请你帮他设计一个表格记录数据。四、...
