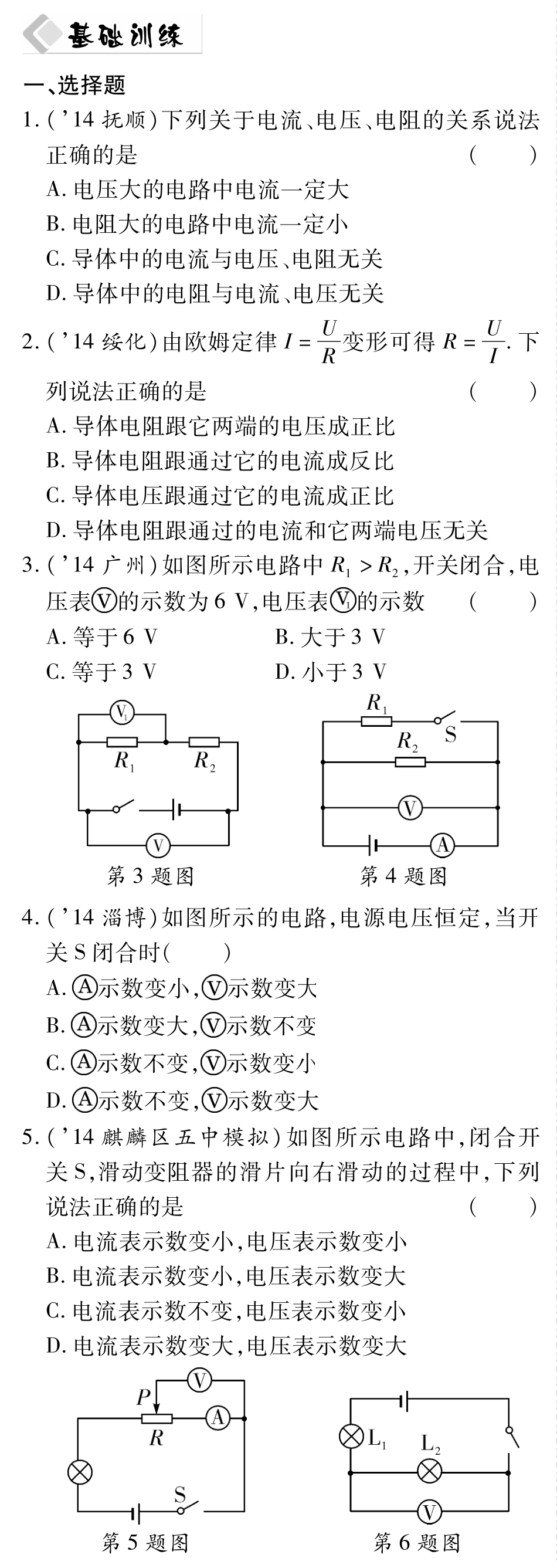

４７第十五章欧姆定律����一、选择题１．（’１４抚顺）下列关于电流、电压、电阻的关系说法正确的是（）Ａ．电压大的电路中电流一定大Ｂ．电阻大的电路中电流一定小Ｃ．导体中的电流与电压、电阻无关Ｄ．导体中的电阻与电流、电压无关２．（’１４绥化）由欧姆定律Ｉ＝ＵＲ变形可得Ｒ＝ＵＩ．下列说法正确的是（）Ａ．导体电阻跟它两端的电压成正比Ｂ．导体电阻跟通过它的电流成反比Ｃ．导体电压跟通过它的电流成正比Ｄ．导体电阻跟通过的电流和它两端电压无关３．（’１４广州）如图所示电路中Ｒ１＞Ｒ２，开关闭合，电压表的示数为６Ｖ，电压表的示数（）Ａ．等于６ＶＢ．大于３ＶＣ．等于３ＶＤ．小于３Ｖ第３题图第４题图４．（’１４淄博）如图所示的电路，电源电压恒定，当开关Ｓ闭合时（）Ａ．示数变小，示数变大Ｂ．示数变大，示数不变Ｃ．示数不变，示数变小Ｄ．示数不变，示数变大５．（’１４麒麟区五中模拟）如图所示电路中，闭合开关Ｓ，滑动变阻器的滑片向右滑动的过程中，下列说法正确的是（）Ａ．电流表示数变小，电压表示数变小Ｂ．电流表示数变小，电压表示数变大Ｃ．电流表示数不变，电压表示数变小Ｄ．电流表示数变大，电压表示数变大第５题图第６题图６．（’１４荆州）如图所示的电路，Ｌ１和Ｌ２是相同的灯泡，闭合开关后，Ｌ１不亮，Ｌ２发光，电路故障可能是（）Ａ．Ｌ１断路Ｂ．Ｌ１短路Ｃ．电压表断路Ｄ．电压表短路７．（’１４河池）某同学在探究“电流与电压、电阻的关系”时，发现通过电阻ａ、ｂ的电流随电压变化情况如图所示，则下列结论与图像相符的是（）Ａ．两电阻阻值的关系是Ｒａ＞ＲｂＢ．电压相同时，通过ａ的电流较大Ｃ．电流相同时，ｂ两端的电压较大Ｄ．电阻一定时，电流随着电压的增大而减小第７题图第８题图８．（’１４重庆Ｂ卷）如图所示的电路，电源电压为６Ｖ且保持不变，Ｒ＝１０Ω，当闭合开关Ｓ，电压表的示数为２Ｖ．以下判断正确的是（）Ａ．通过电阻Ｒ的电流是０．６ＡＢ．电阻Ｒ两端的电压是２ＶＣ．通过灯泡Ｌ的电流是０．２ＡＤ．灯泡Ｌ两端的电压是２Ｖ第９题图第１０题图９．（’１４扬州）如图所示，闭合开关Ｓ，向左移动滑片Ｐ的过程中（）Ａ．电流表示数变小Ｂ．电流表示数变大Ｃ．灯变亮Ｄ．灯变暗１０．如图所示电路中，电源电压不变，Ｒ为定值电阻，Ｒ′为滑动变阻器，闭合开关，当滑动变阻器的滑片Ｐ向左移动时，下列判断正确的是（）Ａ．电压表示数变小，电流表示数变大Ｂ．电压表示数变小，电流表示数变小Ｃ．电压表示数变大，电流表示数变小Ｄ．电压表示数变大，电流表示数变大１１．（’１４上海）在如图所示的电路中，电源电压保持４７第十五章欧姆定律����一、选择题１．（’１４抚顺）下列关于电流、电压、电阻的关系说法正确的是（）Ａ．电压大的电路中电流一定大Ｂ．电阻大的电路中电流一定小Ｃ．导体中的电流与电压、电阻无关Ｄ．导体中的电阻与电流、电压无关２．（’１４绥化）由欧姆定律Ｉ＝ＵＲ变形可得Ｒ＝ＵＩ．下列说法正确的是（）Ａ．导体电阻跟它两端的电压成正比Ｂ．导体电阻跟通过它的电流成反比Ｃ．导体电压跟通过它的电流成正比Ｄ．导体电阻跟通过的电流和它两端电压无关３．（’１４广州）如图所示电路中Ｒ１＞Ｒ２，开关闭合，电压表的示数为６Ｖ，电压表的示数（）Ａ．等于６ＶＢ．大于３ＶＣ．等于３ＶＤ．小于３Ｖ第３题图第４题图４．（’１４淄博）如图所示的电路，电源电压恒定，当开关Ｓ闭合时（）Ａ．示数变小，示数变大Ｂ．示数变大，示数不变Ｃ．示数不变，示数变小Ｄ．示数不变，示数变大５．（’１４麒麟区五中模拟）如图所示电路中，闭合开关Ｓ，滑动变阻器的滑片向右滑动的过程中，下列说法正确的是（）Ａ．电流表示数变小，电压表示数变小Ｂ．电流表示数变小，电压表示数变大Ｃ．电流表示数不变，电压表示数变小Ｄ．电流表示数变大，电压表示数变大第５题图第６题图６．（’１４荆州）如图所示的电路，Ｌ１和Ｌ２是相...
