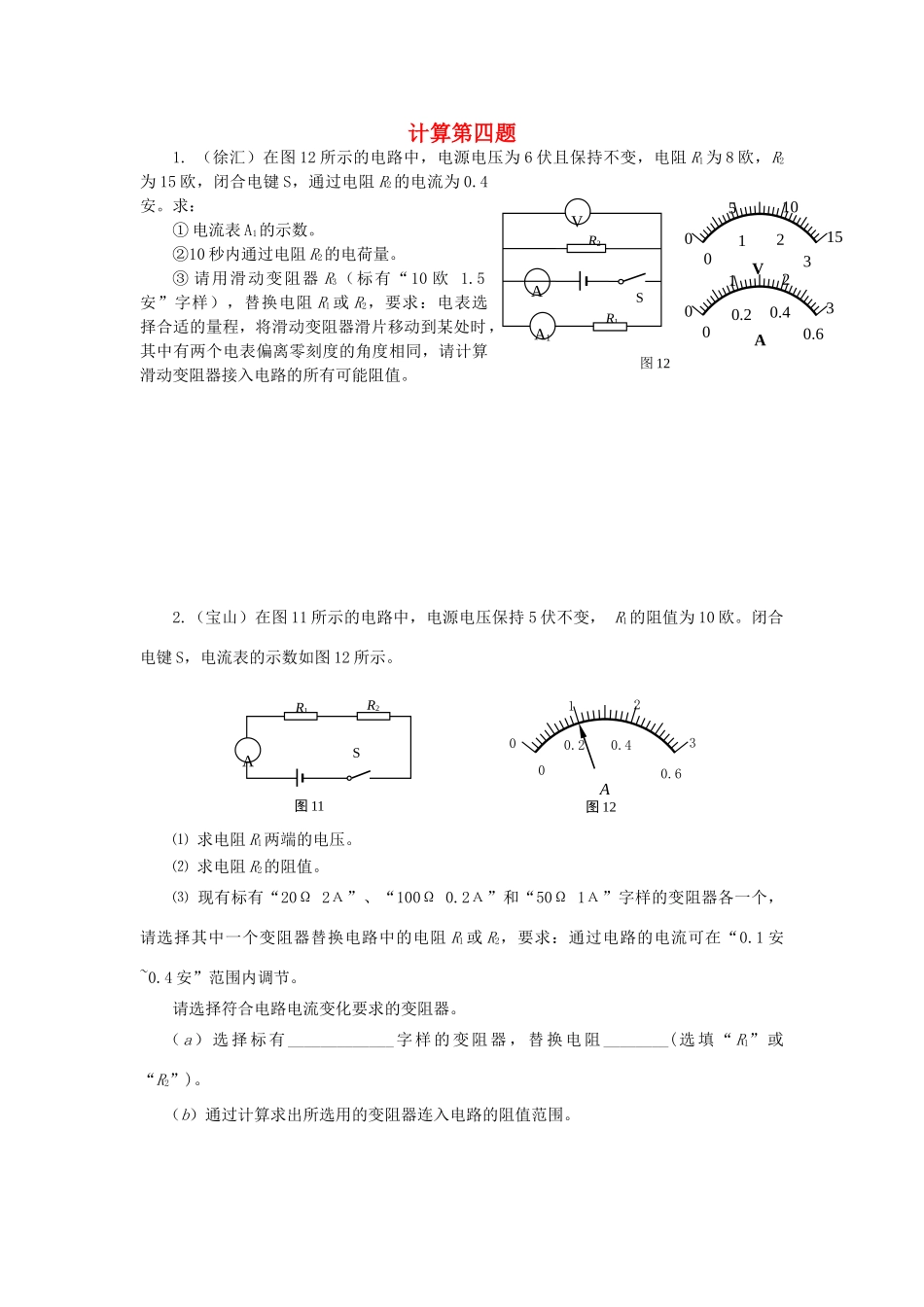

图11图12计算第四题1.（徐汇）在图12所示的电路中，电源电压为6伏且保持不变，电阻R1为8欧，R2为15欧，闭合电键S，通过电阻R2的电流为0.4安。求：①电流表A1的示数。②10秒内通过电阻R2的电荷量。③请用滑动变阻器R3（标有“10欧1.5安”字样），替换电阻R1或R2，要求：电表选择合适的量程，将滑动变阻器滑片移动到某处时，其中有两个电表偏离零刻度的角度相同，请计算滑动变阻器接入电路的所有可能阻值。2.（宝山）在图11所示的电路中，电源电压保持5伏不变，R1的阻值为10欧。闭合电键S，电流表的示数如图12所示。⑴求电阻R1两端的电压。⑵求电阻R2的阻值。⑶现有标有“20Ω2Α”、“100Ω0.2Α”和“50Ω1Α”字样的变阻器各一个，请选择其中一个变阻器替换电路中的电阻R1或R2，要求：通过电路的电流可在“0.1安~0.4安”范围内调节。请选择符合电路电流变化要求的变阻器。（a）选择标有_____________字样的变阻器，替换电阻________(选填“R1”或“R2”)。（b）通过计算求出所选用的变阻器连入电路的阻值范围。AVA1R1R2S图120123A00.20.40.6051015V0123R2SR1AA012300.20.40.63.（嘉定）在图13所示的电路中，电源电压为6伏且保持不变，电阻Rl为30欧，滑动变阻器上标有“20Ω，2A”字样。当电键S断开时，电路中的电流表示数如图14所示。求：(1)滑动变阻器连入电路中的电阻。(2)闭合电键S后，通过电阻Rl的电流。(3)若用3欧或10欧的R3替代Rl，再在(选填“AB”、“BC”、“CD”或“ED”)两点之间连接一个（选填“电压表”或“电流表”），移动滑动变阻器的滑片P，使电表示数变化量最大，且电路元件正常工作。应选R3为欧,并求出该电表的示数最大变化量。4.（静安）如图9所示，轻质圆柱形容器甲、乙置于水平地面上，甲盛有质量为m的水、乙盛有质量为3m的酒精，甲、乙的底面积分别为3S、5S。（ρ酒精＝0.8×103千克/米3）①求甲容器中质量为2千克水的体积V水。②求乙容器中，0.1米深处酒精的压强p酒精。③为使容器甲、乙对水平地面的压力相等，且两容器内液体对各自容器底部的压强相等，需将一实心物体A浸没于某一液体中（此液体无溢出），求物体A的质量mA与密度ρA。图14图13甲乙图95.（闵行）在如图11所示的电路中，电源电压为20伏，电阻R1的阻值为15欧，滑动变阻器标有“50Ω，1A”的字样，电压表的量程为“0～3V”或“0～15V”。闭合电键后，电路正常工作。求：（1）当电压表V的示数为14伏时，电路中的电流。（2）在滑片移动的过程中，求电路中电流的变化范围。（3）若在电路中再串联一个电流表（电流表选用0～0.6安的量程），要使电路中的电流变化量最大，求滑动变阻器连入电路中的阻值范围。6.（浦东）如图13所示的甲、乙两个实心正方体分别放在水平地面上。①若甲的质量为1千克，求物体甲的密度ρ甲；②若乙的质量为2千克，求物体乙对地面的压强p乙；③若甲、乙的质量分别是m、2m，底面积分别是S、nS(n>2)，要使两个正方体对水平地面的压强相等，可同时在两个正方体上表面施加一个竖直方向、大小相等的力F。某同学分别设计了如右表所示的四种方案。选择：方案________的设计是可行的；且方案________的力F最小；求出：可行的方案中的最小力F小。方案设计的方法A加在两物体上的力方向都向下B加在两物体上的力方向都向上C甲物体上的力方向向上，乙物体上的力方向向下D甲物体上的力方向向下，乙物体上的力方向向上图11图130.1米甲0.2米乙（a）图12（b）7.（普陀）在一底面积为1.5×10-2米2的圆柱形容器中放入一个密度均匀的质量为0.6千克、底面积为1×10-2米2、高度为0.08米的柱状木块，然后向容器内注入一定量的水使得木块漂浮在水面上，如图12所示，此时水面高度为0.1米。1）求水对容器底部压强P水；2）求木块浸入水的体积和木块体积之比V浸：V木；3）若将木块沿虚线以下部分截去一半后，求木块上表面下降的高度h。8.（松江）在图12（a）所示的电路中，电源电压为18伏保持不变，电阻R1的阻值为10欧。闭合电键S，电流表A的示数如图12（b）所示。求：①电阻R1两端的电压U1。②此时滑动变阻器R2连入电路的阻值。③现有标有“20Ω2A”、“50Ω1A”字样的滑动变阻器可供选择，去替换R2，...
