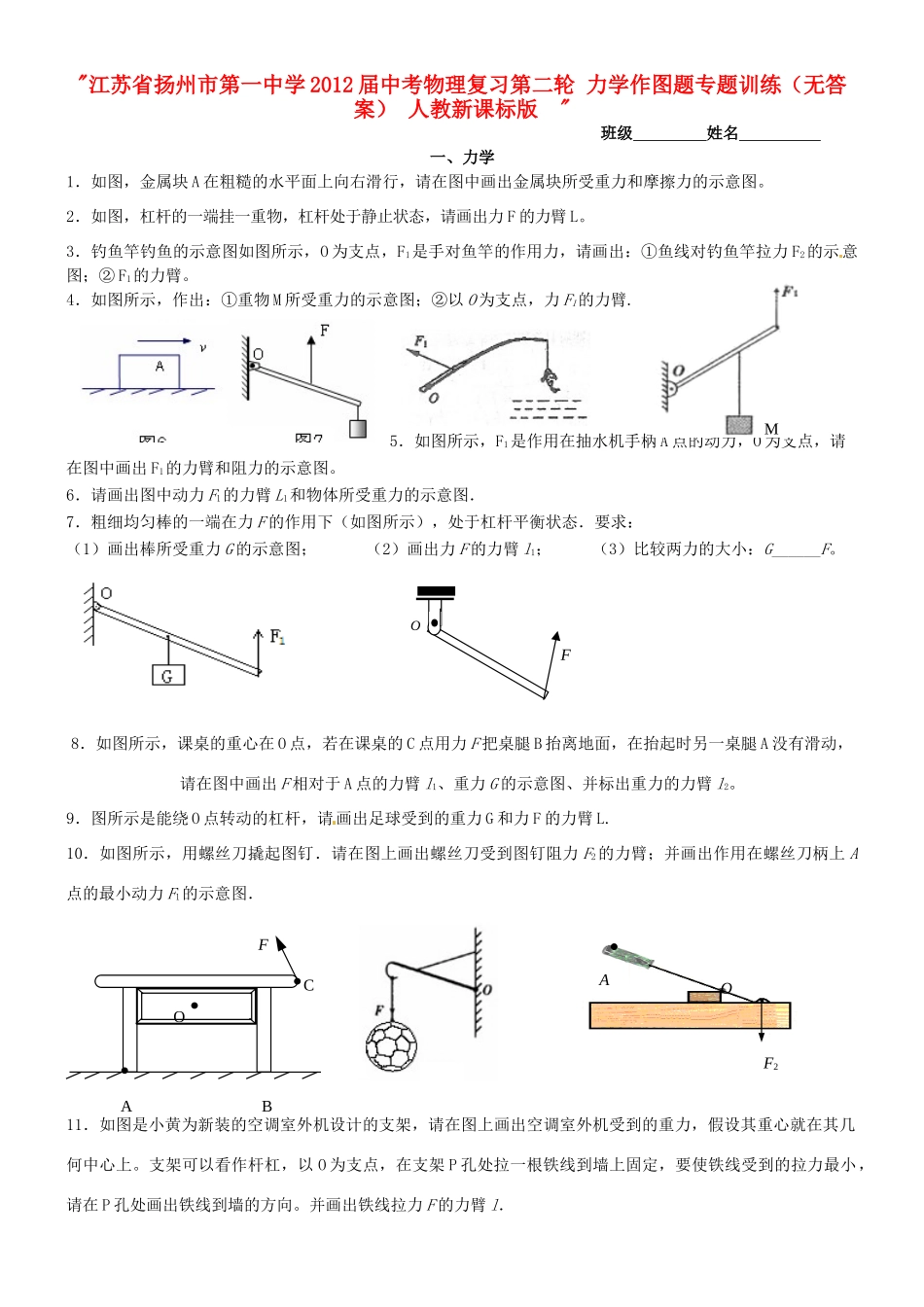

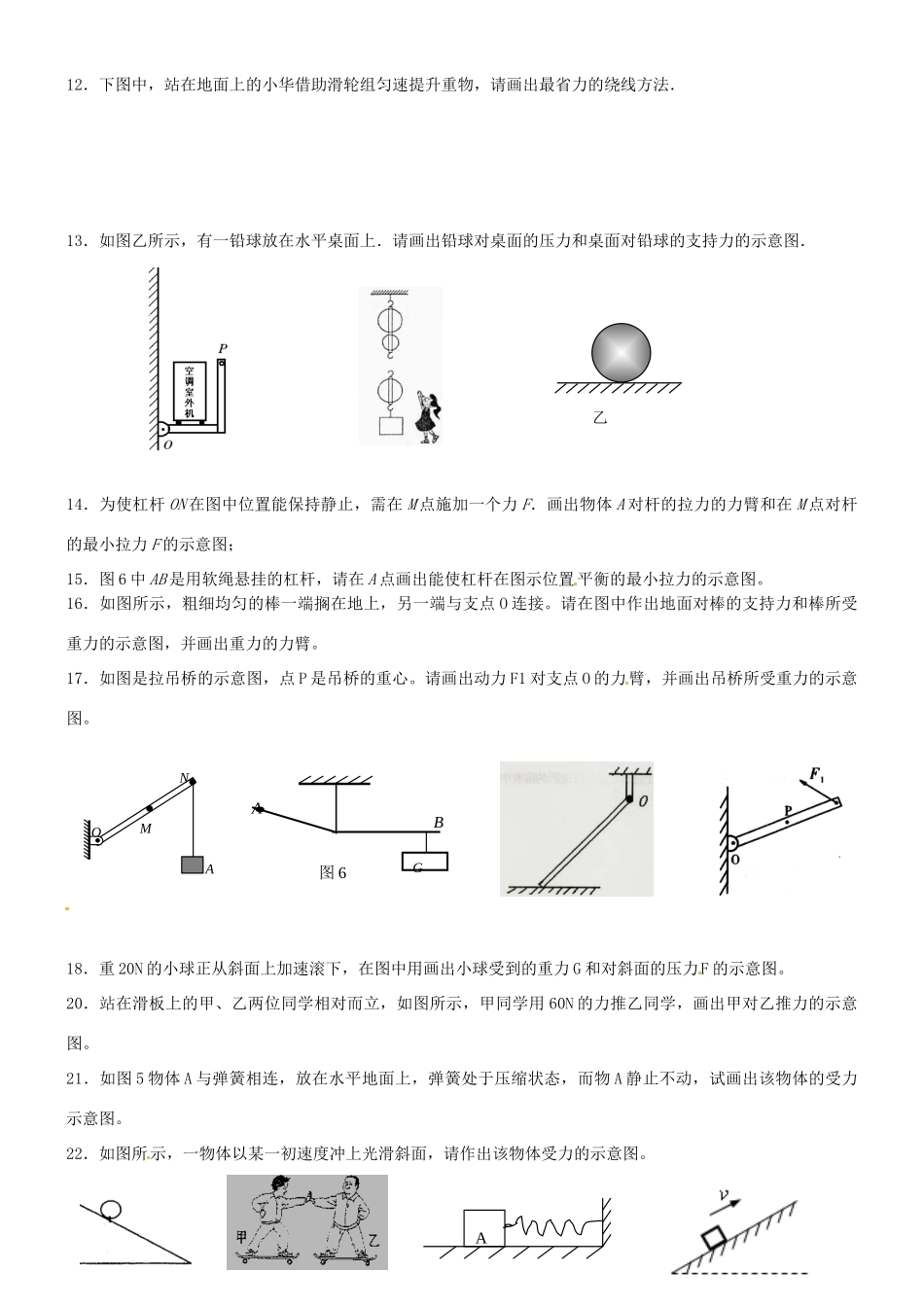

"江苏省扬州市第一中学2012届中考物理复习第二轮力学作图题专题训练（无答案）人教新课标版"班级姓名一、力学1．如图，金属块A在粗糙的水平面上向右滑行，请在图中画出金属块所受重力和摩擦力的示意图。2．如图，杠杆的一端挂一重物，杠杆处于静止状态，请画出力F的力臂L。3．钓鱼竿钓鱼的示意图如图所示，O为支点，F1是手对鱼竿的作用力，请画出：①鱼线对钓鱼竿拉力F2的示意图；②F1的力臂。4．如图所示，作出：①重物M所受重力的示意图；②以O为支点，力F1的力臂.5．如图所示，F1是作用在抽水机手柄A点的动力，O为支点，请在图中画出F1的力臂和阻力的示意图。6．请画出图中动力F1的力臂L1和物体所受重力的示意图．7．粗细均匀棒的一端在力F的作用下（如图所示），处于杠杆平衡状态．要求：（1）画出棒所受重力G的示意图；（2）画出力F的力臂l1；（3）比较两力的大小：G______F。8．如图所示，课桌的重心在O点，若在课桌的C点用力F把桌腿B抬离地面，在抬起时另一桌腿A没有滑动，请在图中画出F相对于A点的力臂l1、重力G的示意图、并标出重力的力臂l2。9．图所示是能绕O点转动的杠杆，请画出足球受到的重力G和力F的力臂L.10．如图所示，用螺丝刀撬起图钉．请在图上画出螺丝刀受到图钉阻力F2的力臂；并画出作用在螺丝刀柄上A点的最小动力F1的示意图．11．如图是小黄为新装的空调室外机设计的支架，请在图上画出空调室外机受到的重力，假设其重心就在其几何中心上。支架可以看作杆杠，以O为支点，在支架P孔处拉一根铁线到墙上固定，要使铁线受到的拉力最小，请在P孔处画出铁线到墙的方向。并画出铁线拉力F的力臂l．MF1ABOOFABCOFF2OAA12．下图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法．13．如图乙所示，有一铅球放在水平桌面上．请画出铅球对桌面的压力和桌面对铅球的支持力的示意图．14．为使杠杆ON在图中位置能保持静止，需在M点施加一个力F．画出物体A对杆的拉力的力臂和在M点对杆的最小拉力F的示意图；15．图6中AB是用软绳悬挂的杠杆，请在A点画出能使杠杆在图示位置平衡的最小拉力的示意图。16．如图所示，粗细均匀的棒一端搁在地上，另一端与支点O连接。请在图中作出地面对棒的支持力和棒所受重力的示意图，并画出重力的力臂。17．如图是拉吊桥的示意图，点P是吊桥的重心。请画出动力F1对支点O的力臂，并画出吊桥所受重力的示意图。18．重20N的小球正从斜面上加速滚下，在图中用画出小球受到的重力G和对斜面的压力F的示意图。20．站在滑板上的甲、乙两位同学相对而立，如图所示，甲同学用60N的力推乙同学，画出甲对乙推力的示意图。21．如图5物体A与弹簧相连，放在水平地面上，弹簧处于压缩状态，而物A静止不动，试画出该物体的受力示意图。22．如图所示，一物体以某一初速度冲上光滑斜面，请作出该物体受力的示意图。乙MNAOAG图6B23．如.图，重15N的小球，用细绳拴在墙上，已知球对墙面的压力为6N，画出小球受到的重力和墙受的压力的示意图。24．如图所示，一位同学在用力推箱子，请画出箱子的受力示意图25．如图所示一个铅球重30N，从斜面上匀速滚下，用作出它所受的力的示意图。26．如图，在杠杆AB上挂了一个重为G的物体。为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F和它的方向。27．在图2中，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图．28．如图所示是一侧带有书柜的办公桌，现在要用一个最小的力将其一端稍抬离地面。请画出这个力的方向和这个力的力臂，并用“O”标明这个“杠杆”的支点。29．如图所示，O是杠杆OA的支点．在图中画出拉力F1和F2的力臂L1和L2。30．如图所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂L。31．如图是古代护城河上的板桥，它实际上是一个杠杆，其中O是支点，请你画出杠杆的动力和它的力臂。32．要想用一最小的力，推着一个圆筒越过障碍物，试在图上画出此力的作用点和方向。33．如图，在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力的示意图和力臂。34．一重为G...
