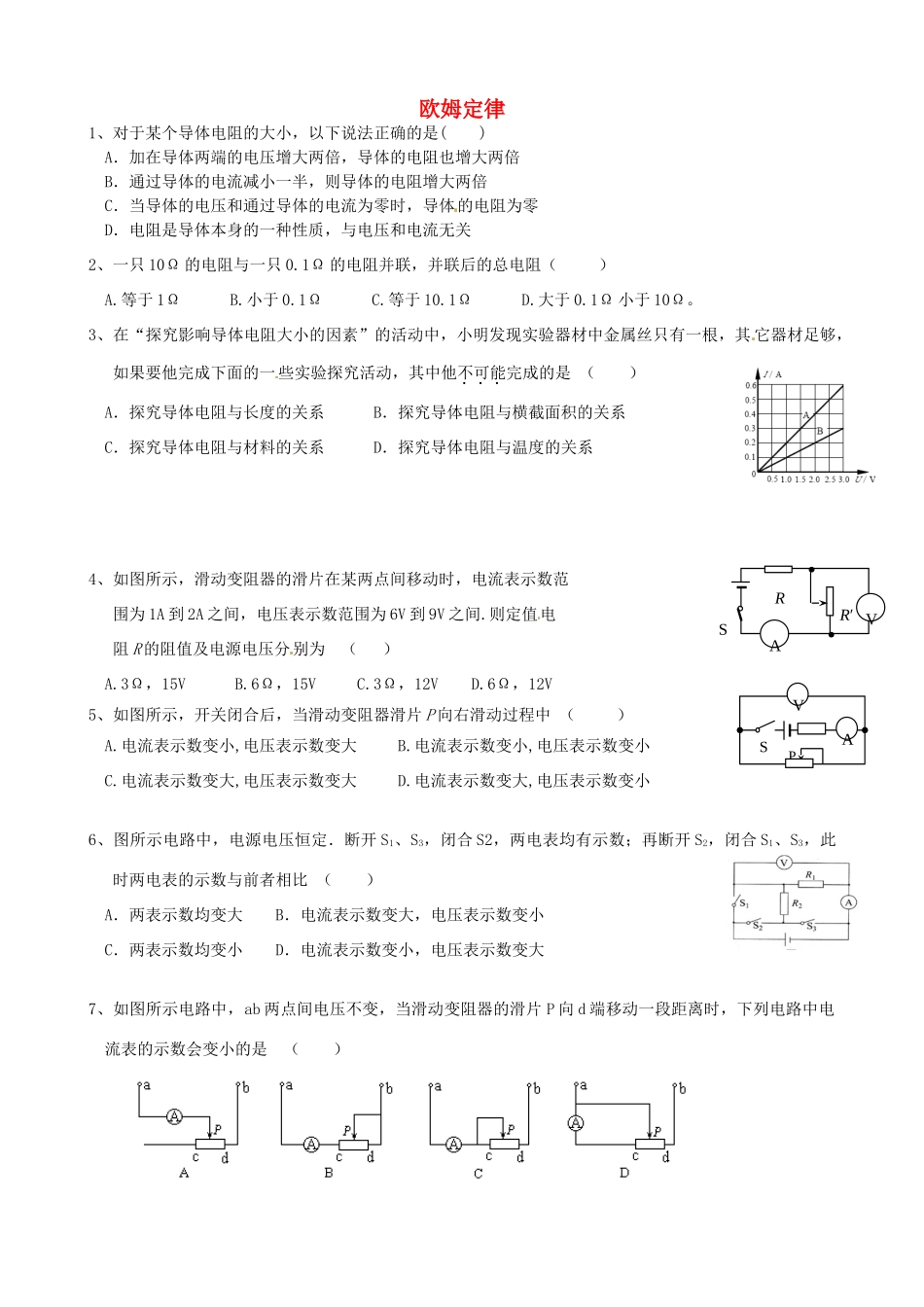

欧姆定律1、对于某个导体电阻的大小，以下说法正确的是()A．加在导体两端的电压增大两倍，导体的电阻也增大两倍B．通过导体的电流减小一半，则导体的电阻增大两倍C．当导体的电压和通过导体的电流为零时，导体的电阻为零D．电阻是导体本身的一种性质，与电压和电流无关2、一只10Ω的电阻与一只0.1Ω的电阻并联，并联后的总电阻（）A.等于1ΩB.小于0.1ΩC.等于10.1ΩD.大于0.1Ω小于10Ω。3、在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其它器材足够，如果要他完成下面的一些实验探究活动，其中他不可能完成的是（）A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系4、如图所示，滑动变阻器的滑片在某两点间移动时，电流表示数范围为1A到2A之间，电压表示数范围为6V到9V之间.则定值电阻R的阻值及电源电压分别为（）A.3Ω，15VB.6Ω，15VC.3Ω，12VD.6Ω，12V5、如图所示，开关闭合后，当滑动变阻器滑片P向右滑动过程中（）A.电流表示数变小,电压表示数变大B.电流表示数变小,电压表示数变小C.电流表示数变大,电压表示数变大D.电流表示数变大,电压表示数变小6、图所示电路中，电源电压恒定．断开S1、S3，闭合S2，两电表均有示数；再断开S2，闭合S1、S3，此时两电表的示数与前者相比（）A．两表示数均变大B．电流表示数变大，电压表示数变小C．两表示数均变小D．电流表示数变小，电压表示数变大7、如图所示电路中，ab两点间电压不变，当滑动变阻器的滑片P向d端移动一段距离时，下列电路中电流表的示数会变小的是（）PVASSARR′V8、小敏利用“压敏电阻的阻值随所受压力的增大而减小”的性质，设计了判断物体运动状态的装置。其工作原理如图(a)所示，电源、电流表、定值电阻和压敏电阻由导线连接成一个串联电路，压敏电阻和一块挡板固定在绝缘小车上，中间放置一个可活动的绝缘球，压敏电阻不受力时，电流表示数为I0，小车运动状态变化会引起电流表示数变化。如图(b)所示是某次小车向右作直线运动时电流随时间变化图象。下列有关该次小车运动状态的判断正确的是（）A.0到t1时间内，小车速度变大B.t1到t2时间内，小车速度不变C.t2到t3时间内，小车速度变大D.t3到t4时间内，小车速度变小9、如图所示，将导体接到电路A、B之间时，导体与灯泡是联的．如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较来判断不同导体电阻的大小．若两个导体的电阻差异不大，则可以用表替换灯泡，作进一步的判断．10、（1）一段导体两端的电压为6V时，通过它的电流为0.5A。如果将它两端的电压升高到9V，用电流表的“0~0.6A”和“0~3A”的那个量程来测量通过它的电流比较合适？为什么（计算说明理由）（2）小东想在卧室里安装一只顶灯，既能在卧室门边用开关控制，又能在床边用开关控制，可一直没有设计出控制顶灯的电路图。一天，老师让同学们安装和研究楼梯灯电路，做完实验后，小东豁然开朗，他马上设计出正确的顶灯电路控制图，请你画出小东设计的电路图。11、如图所示电路，电源电压保持不变。在甲图中，闭合开关S，电压表示数为4V，电流表示数为0.4A；乙图中，闭合开关S，电压表示数为6V。求：（1）R1、R2的阻值；（2）乙图中电流表示数。第8题12、是某研究性学习小组自制的电子秤原理图，它利用电压表的示数来指示物体的质量。托盘、弹簧上端和滑动变阻器滑片固定在一起，托盘和弹簧的质量不计，OA间有可收缩的导线，当盘中没有放物体时，电压表的示数为0。已知电阻R0=5Ω，滑动变阻器最大阻值为15Ω，电源电压U=3V，电压表的量程为0～3V。现将1kg的物体放在托盘中，滑片刚好指在距R上端1/3处（不计摩擦，弹簧终在弹性限度内），请计算回答：（1）将1kg的物体放在托盘中时，电压表的示数为多少？（2）该电子秤能测量的最大质量是多少？此质量数应标在电压表多少伏的位置上？
