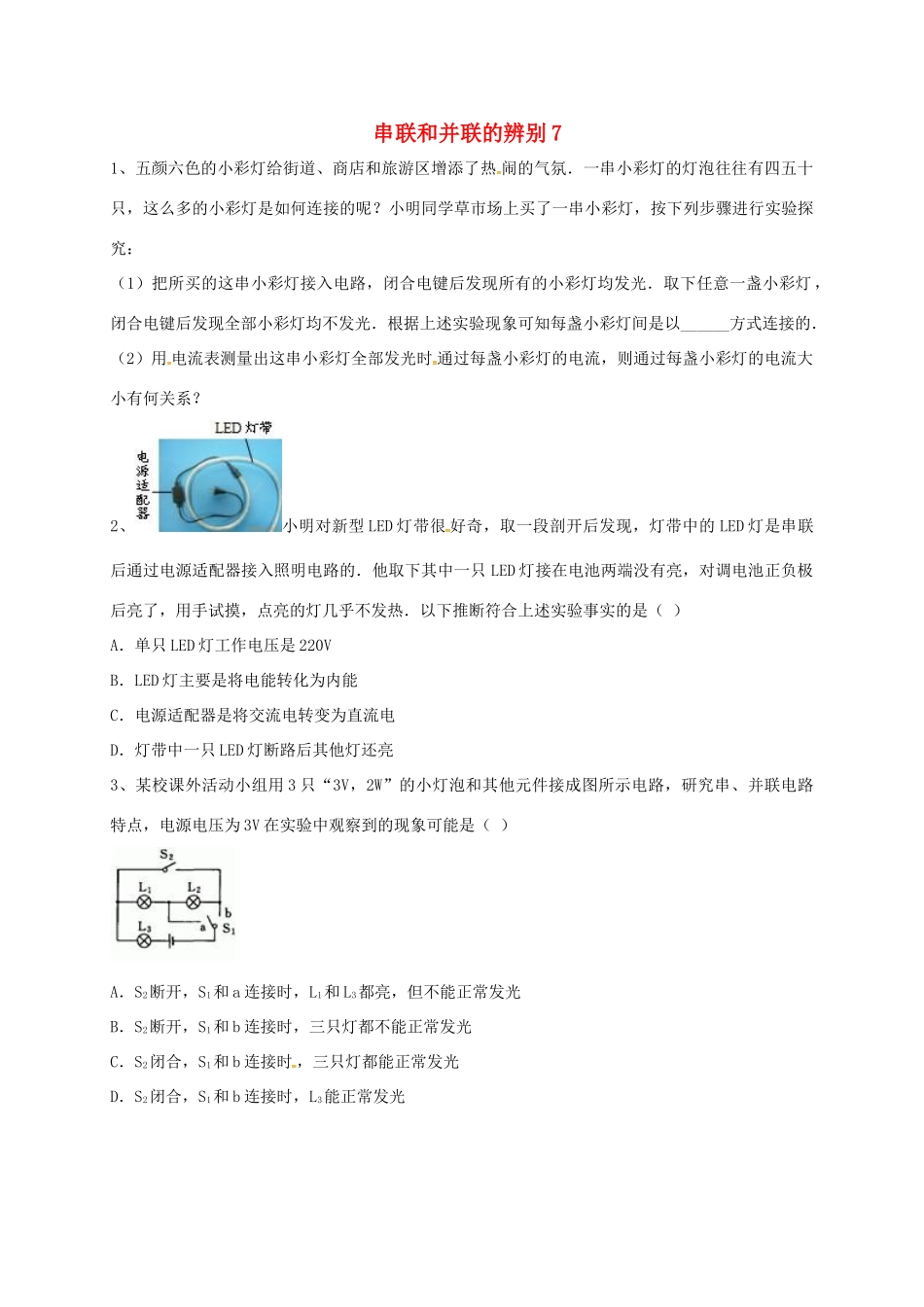

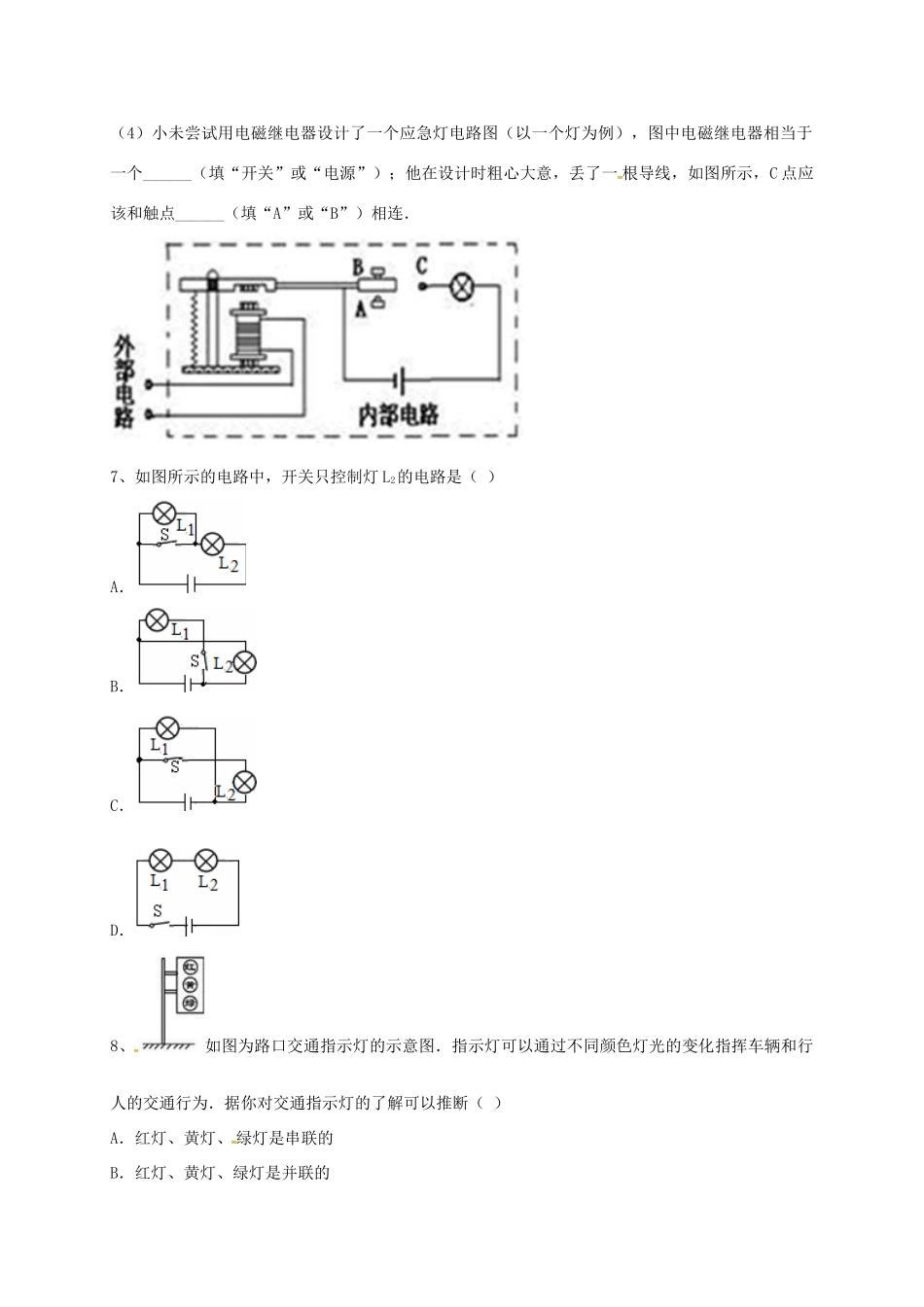

串联和并联的辨别71、五颜六色的小彩灯给街道、商店和旅游区增添了热闹的气氛．一串小彩灯的灯泡往往有四五十只，这么多的小彩灯是如何连接的呢？小明同学草市场上买了一串小彩灯，按下列步骤进行实验探究：（1）把所买的这串小彩灯接入电路，闭合电键后发现所有的小彩灯均发光．取下任意一盏小彩灯，闭合电键后发现全部小彩灯均不发光．根据上述实验现象可知每盏小彩灯间是以______方式连接的．（2）用电流表测量出这串小彩灯全部发光时通过每盏小彩灯的电流，则通过每盏小彩灯的电流大小有何关系？2、小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯是串联后通过电源适配器接入照明电路的．他取下其中一只LED灯接在电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是（）A．单只LED灯工作电压是220VB．LED灯主要是将电能转化为内能C．电源适配器是将交流电转变为直流电D．灯带中一只LED灯断路后其他灯还亮3、某校课外活动小组用3只“3V，2W”的小灯泡和其他元件接成图所示电路，研究串、并联电路特点，电源电压为3V在实验中观察到的现象可能是（）A．S2断开，S1和a连接时，L1和L3都亮，但不能正常发光B．S2断开，S1和b连接时，三只灯都不能正常发光C．S2闭合，S1和b连接时，三只灯都能正常发光D．S2闭合，S1和b连接时，L3能正常发光4、如图所示，在某些接线柱间去掉或接上一些导线，可使3盏小灯泡分别成为串联或并联．（1）成为串联最简单的方法是；（2）成为并联最简单的方法是．5、如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（）A．甲接电流表，乙接电压表B．甲、乙均接电流表C．甲、乙均接电压表D．甲接电压表，乙接电流表6、如图是一款消防应急照明灯，右图是它的铭牌．当外部电路有电时应急灯不亮，停电时应急灯正常发光．（1）小朱同学想知道应急灯的两个灯泡是怎么连接的，他将应急灯中的任一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是______联的（填“串”或“并”）．（2）每个应急灯正常发光时的电流是______A，电阻是______Ω．（3）应急灯的电池充满电后，可以让两个灯持续正常发光______小时？（铭牌中“电池：6V2500mAh”的“2500mAh“表示电池充满电后，以2500mA电流可持续放电1小时．）（4）小未尝试用电磁继电器设计了一个应急灯电路图（以一个灯为例），图中电磁继电器相当于一个______（填“开关”或“电源”）；他在设计时粗心大意，丢了一根导线，如图所示，C点应该和触点______（填“A”或“B”）相连．7、如图所示的电路中，开关只控制灯L2的电路是（）A．B．C．D．8、如图为路口交通指示灯的示意图．指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为．据你对交通指示灯的了解可以推断（）A．红灯、黄灯、绿灯是串联的B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联D．绿灯与黄灯并联后再与红灯串联9、在图的四个电路图中，开关S闭合后，三个电阻都是并联的是（）A．B．C．D．10、关于如图所示的电路，下列说法中不正确的是（）A．S1、S2都断开时，三只灯泡是串联B．Sl、S2都闭合时，三只灯泡是并联C．S1闭合、S2断开时，只有灯泡L3亮D．S1、S2都闭合时，三只灯泡都不亮10、如图甲所示的电路图，L1和L2是连接的．开关闭合时，两个电流表的示数分别如图乙和图丙，判断A2表的读数是；流过灯L2的电流大小是．
