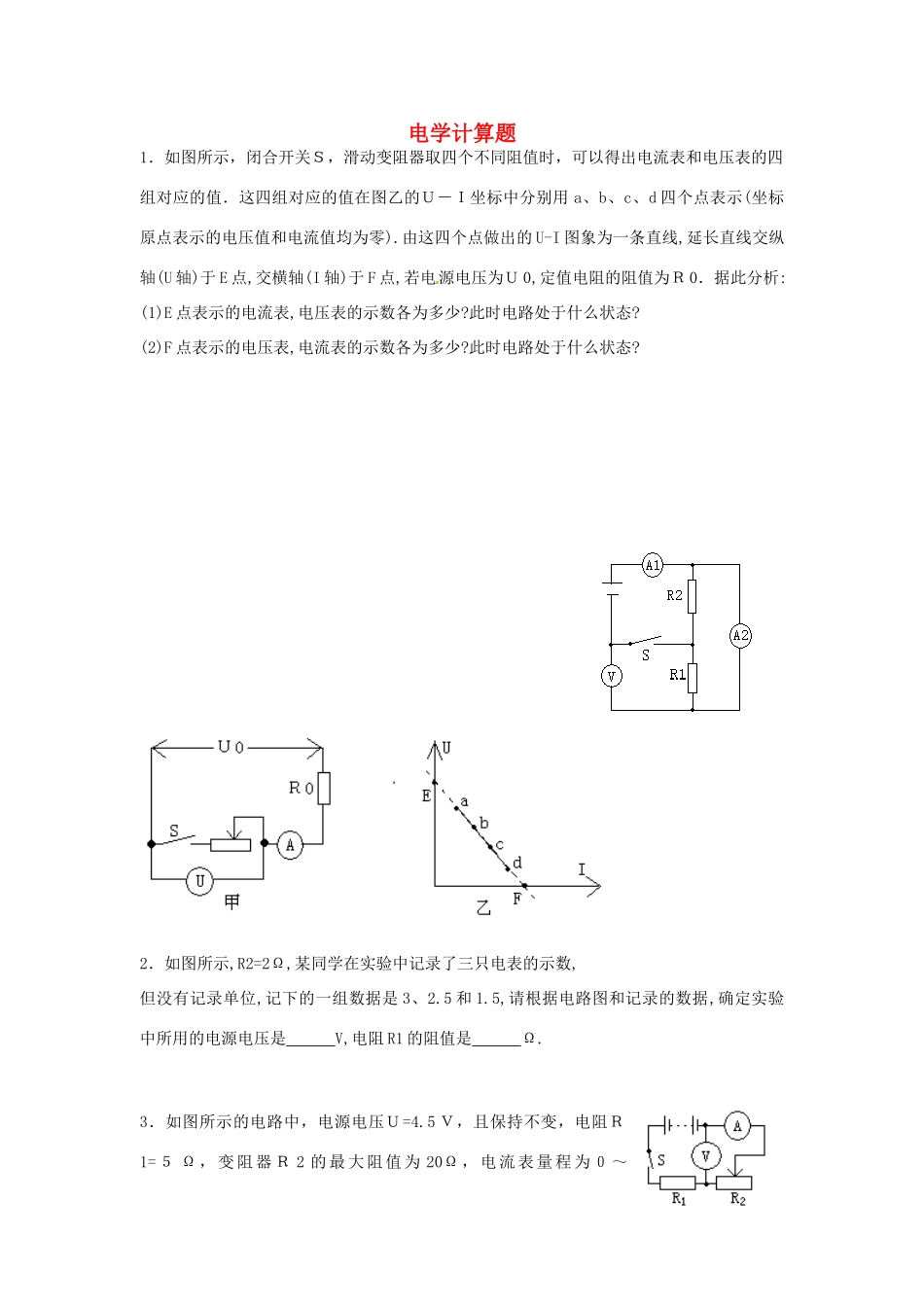

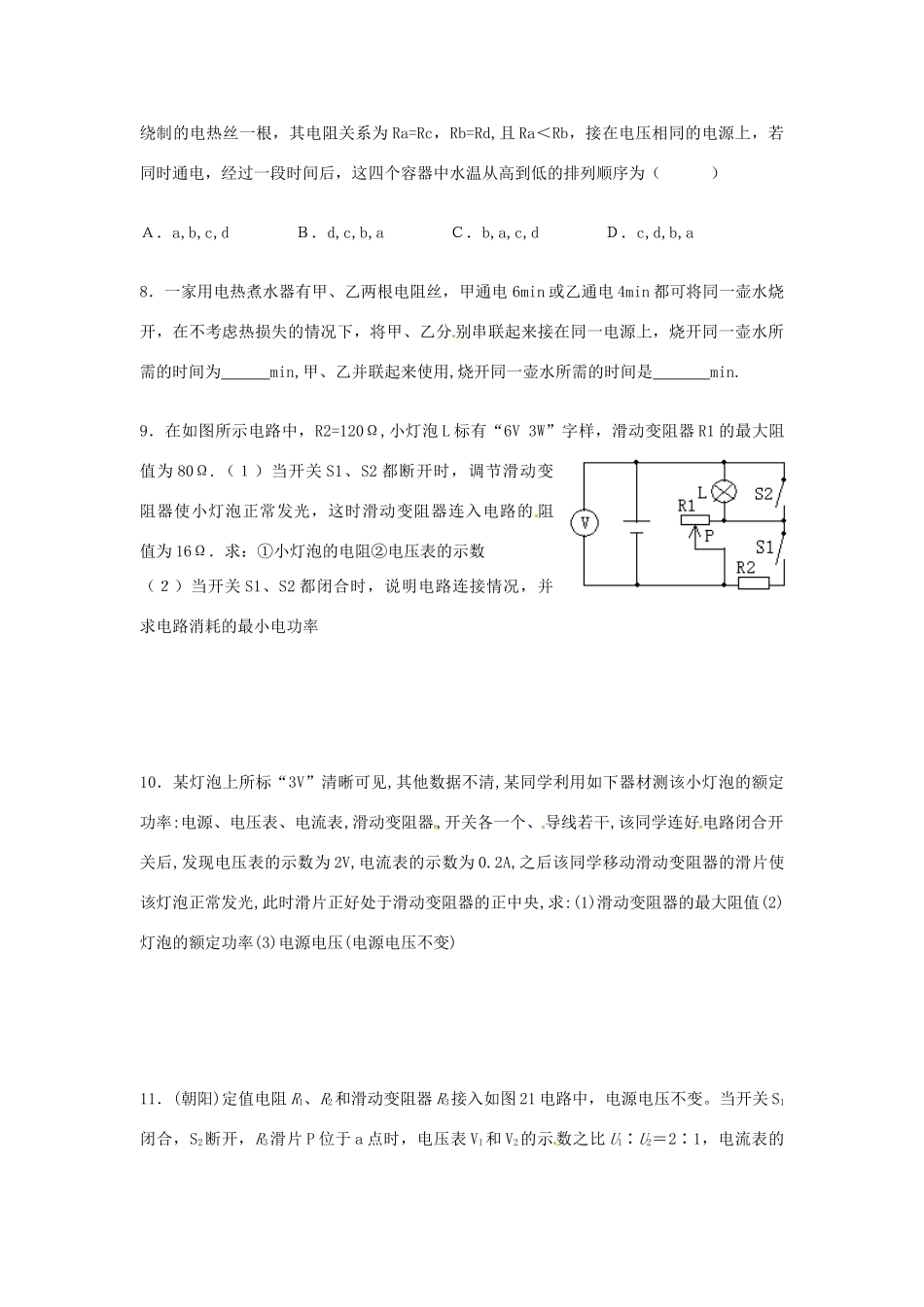

电学计算题1．如图所示，闭合开关Ｓ，滑动变阻器取四个不同阻值时，可以得出电流表和电压表的四组对应的值．这四组对应的值在图乙的Ｕ－Ｉ坐标中分别用a、b、c、d四个点表示(坐标原点表示的电压值和电流值均为零).由这四个点做出的U-I图象为一条直线,延长直线交纵轴(U轴)于E点,交横轴(I轴)于F点,若电源电压为Ｕ0,定值电阻的阻值为Ｒ0．据此分析:(1)E点表示的电流表,电压表的示数各为多少?此时电路处于什么状态?(2)F点表示的电压表,电流表的示数各为多少?此时电路处于什么状态?2．如图所示,R2=2Ω,某同学在实验中记录了三只电表的示数,但没有记录单位,记下的一组数据是3、2.5和1.5,请根据电路图和记录的数据,确定实验中所用的电源电压是V,电阻R1的阻值是Ω.3．如图所示的电路中，电源电压Ｕ=4.5Ｖ，且保持不变，电阻Ｒ1=５Ω，变阻器Ｒ2的最大阻值为20Ω，电流表量程为０～0.6A，电压表量程为０～３Ｖ．为保护电表，变阻器接入电路的阻值范围是（）Ａ．2.5Ω～10ΩＢ．0Ω～20ΩＣ．2.5Ω～20ΩＤ．0Ω～10Ω4．如图所示，滑动变阻器的最大阻值Ｒ为定值电阻Ｒ0的３倍．当将滑动变阻器的滑片由最大值位置调到中点位置时（设电源电压不变）Ａ．Ｒ0中的电流为原来的8/5Ｂ．Ｒ0中的电流为原来的8/3Ｃ．变阻器两端的电压为原来的5/4Ｄ．变阻器两端的电压为原来的8/95．如图所示的电路中,电源电压为3V,L1上标有“6V,3W”,L2上标有“3V，3W”，滑动变阻器上标有“10Ω，1.5A”.要使L2正常发光,则应使S1、S2分别处于,同时将滑动变阻器的滑片调到端,此时电路消耗的总功率是W;当S1断开、S2接b时，为使电路消耗的总功率不超过0.5W,滑动变阻器的阻值变化范围是,电压表的示数变化范围是.6．(昌平)如图6所示电路，电源电压不变，灯泡L标有“6V3W”字样，当S1、S2都断开，滑片P从b端滑到某一位置C时，滑动变阻器R的电阻减小6Ω，电流表示数变化了0.1A，灯泡恰好正常发光；保持滑片P的位置不变，闭合S1、S2，电流表示数又变化了1.5A，则下列说法正确的是（）A.电源电压12VB.灯泡的电阻10ΩC.滑动变阻器的最大电阻12ΩD.当S1、S2都闭合时，调节滑片P，电路消耗总功率的最小植为20W7．如图所示，四个相同的容器中装有质量和初温都相同的水，每个容器中放入同种材料图6绕制的电热丝一根，其电阻关系为Ra=Rc，Rb=Rd,且Ra＜Rb，接在电压相同的电源上，若同时通电，经过一段时间后，这四个容器中水温从高到低的排列顺序为（）Ａ．a,b,c,dＢ．d,c,b,aＣ．b,a,c,dＤ．c,d,b,a8．一家用电热煮水器有甲、乙两根电阻丝，甲通电6min或乙通电4min都可将同一壶水烧开，在不考虑热损失的情况下，将甲、乙分别串联起来接在同一电源上，烧开同一壶水所需的时间为min,甲、乙并联起来使用,烧开同一壶水所需的时间是min.9．在如图所示电路中，R2=120Ω,小灯泡L标有“6V3W”字样，滑动变阻器R1的最大阻值为80Ω.（１）当开关S1、S2都断开时，调节滑动变阻器使小灯泡正常发光，这时滑动变阻器连入电路的阻值为16Ω．求：①小灯泡的电阻②电压表的示数（２）当开关S1、S2都闭合时，说明电路连接情况，并求电路消耗的最小电功率10．某灯泡上所标“3V”清晰可见,其他数据不清,某同学利用如下器材测该小灯泡的额定功率:电源、电压表、电流表,滑动变阻器,开关各一个、导线若干,该同学连好电路闭合开关后,发现电压表的示数为2V,电流表的示数为0.2A,之后该同学移动滑动变阻器的滑片使该灯泡正常发光,此时滑片正好处于滑动变阻器的正中央,求:(1)滑动变阻器的最大阻值(2)灯泡的额定功率(3)电源电压(电源电压不变)11．(朝阳)定值电阻R1、R2和滑动变阻器R3接入如图21电路中，电源电压不变。当开关S1闭合，S2断开，R3滑片P位于a点时，电压表V1和V2的示数之比U1∶U2＝2∶1，电流表的示数I1＝1A；R3滑片P位于b端时，电压表V1和V2的示数之比U1/∶U2/＝2∶5。当开关S1断开，S2闭合，两个电压表V1和V2的示数之比U1//∶U2//＝3∶1。通过开关的闭合与断开及调节滑动变阻器的滑片，使电路消耗的功率最小为4.5W。求：⑴电源电压；⑵定值电阻R1、R2的阻值；⑶滑动变阻器的最大阻值。（6分）R2R1R3V11V2S1AS2b图21
