北师大版初三物理电学二 电流定律 电磁现象试卷VIP免费

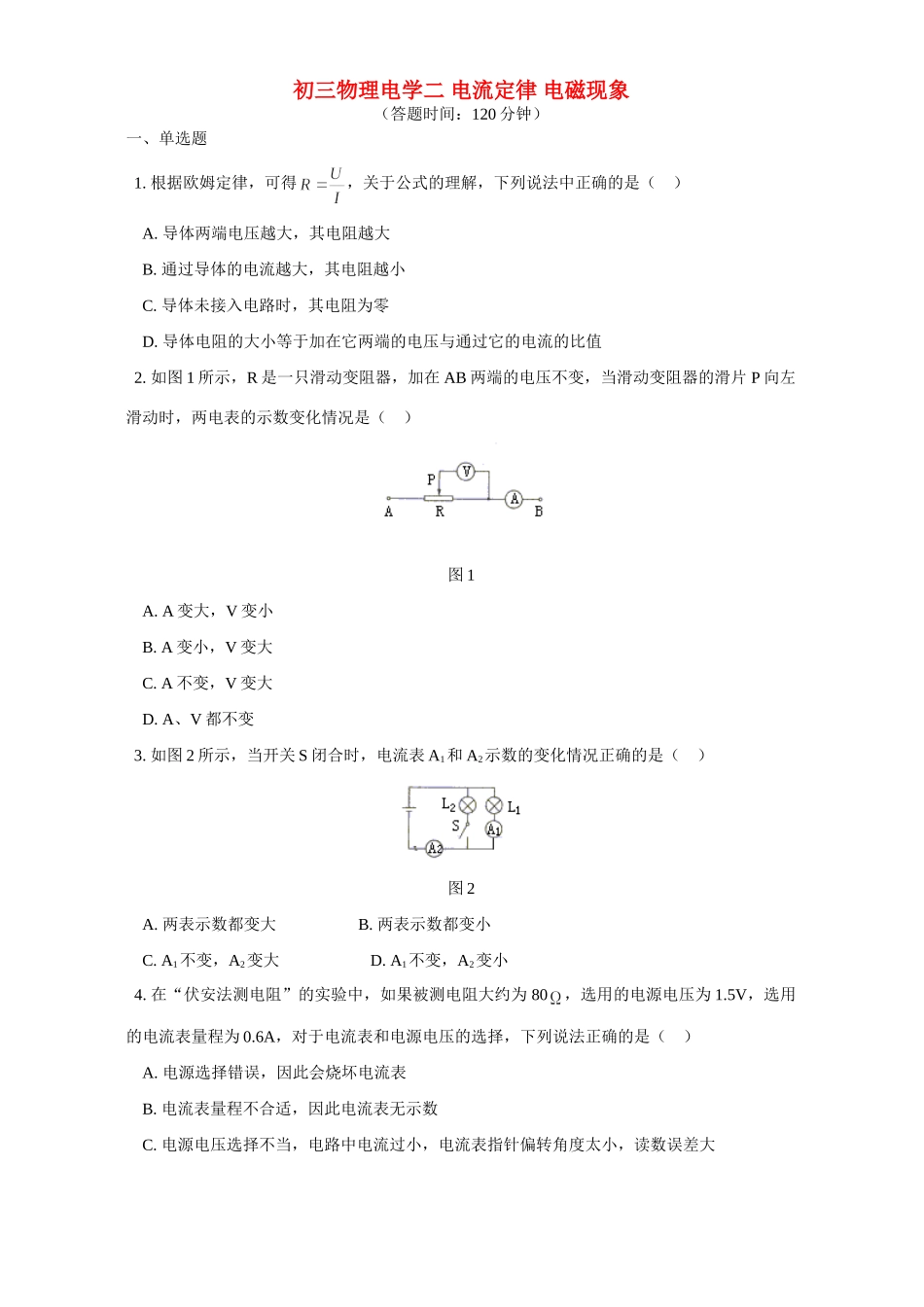

北师大版初三物理电学二 电流定律 电磁现象试卷_第1页
1/14
北师大版初三物理电学二 电流定律 电磁现象试卷_第2页
2/14

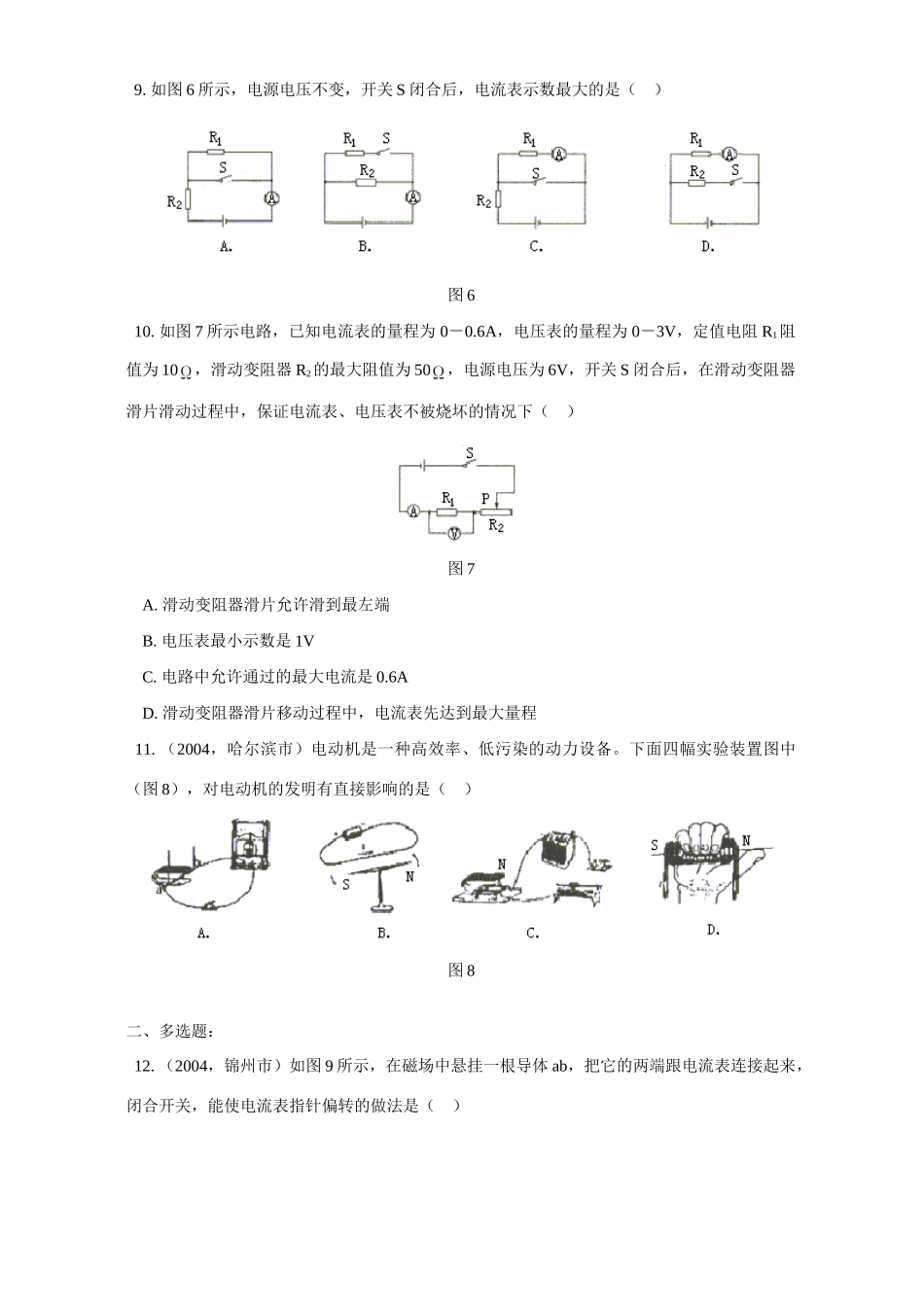

北师大版初三物理电学二 电流定律 电磁现象试卷_第3页
3/14
初三物理电学二电流定律电磁现象(答题时间:120分钟)一、单选题1.根据欧姆定律,可得,关于公式的理解,下列说法中正确的是()A.导体两端电压越大,其电阻越大B.通过导体的电流越大,其电阻越小C.导体未接入电路时,其电阻为零D.导体电阻的大小等于加在它两端的电压与通过它的电流的比值2.如图1所示,R是一只滑动变阻器,加在AB两端的电压不变,当滑动变阻器的滑片P向左滑动时,两电表的示数变化情况是()图1A.A变大,V变小B.A变小,V变大C.A不变,V变大D.A、V都不变3.如图2所示,当开关S闭合时,电流表A1和A2示数的变化情况正确的是()图2A.两表示数都变大B.两表示数都变小C.A1不变,A2变大D.A1不变,A2变小4.在“伏安法测电阻”的实验中,如果被测电阻大约为80,选用的电源电压为1.5V,选用的电流表量程为0.6A,对于电流表和电源电压的选择,下列说法正确的是()A.电源选择错误,因此会烧坏电流表B.电流表量程不合适,因此电流表无示数C.电源电压选择不当,电路中电流过小,电流表指针偏转角度太小,读数误差大D.电流表量程选择错误,读数误差较大5.如图3所示,闭合开关S后电压表示数为6V,电流表示数为3A,则方框内的电阻连接情况可能为()图3A.10和5的电阻串联B.10和5的电阻并联C.6和3的电阻串联D.6和3的电阻并联6.一阻值为0.1的电阻与另一只阻值为100的电阻并联,其有效电阻的阻值()A.小于0.1B.近似等于10C.近似等于100D.大于0.1,小于1007.如图4,当S闭合,滑动变阻器的滑片向右移动时,则有()图4A.灯变暗,A的示数变小,V的示数变大B.灯变暗,A的示数变小,V的示数变小C.灯变亮,A的示数变大,V的示数变大D.灯变亮,A的示数变大,V的示数变小8.如图5所示,闭合开关S,当变阻器滑片P在某两点之间来回滑动时,电流表的示数范围是1.0~2.0A,电压表的示数范围是7.2~2.4V,则电源电压为()图5A.15VB.12VC.10VD.无法确定9.如图6所示,电源电压不变,开关S闭合后,电流表示数最大的是()图610.如图7所示电路,已知电流表的量程为0-0.6A,电压表的量程为0-3V,定值电阻R1阻值为10,滑动变阻器R2的最大阻值为50,电源电压为6V,开关S闭合后,在滑动变阻器滑片滑动过程中,保证电流表、电压表不被烧坏的情况下()图7A.滑动变阻器滑片允许滑到最左端B.电压表最小示数是1VC.电路中允许通过的最大电流是0.6AD.滑动变阻器滑片移动过程中,电流表先达到最大量程11.(2004,哈尔滨市)电动机是一种高效率、低污染的动力设备。下面四幅实验装置图中(图8),对电动机的发明有直接影响的是()图8二、多选题:12.(2004,锦州市)如图9所示,在磁场中悬挂一根导体ab,把它的两端跟电流表连接起来,闭合开关,能使电流表指针偏转的做法是()图9A.导体ab不动,磁体向右运动B.磁体不动,导体ab向右运动C.磁体不动,导体ab竖直向上运动D.磁体不动,导体ab斜向上运动13.有两只定值电阻,其中一只R1的阻值已知,将它们连接到如图10所示的电路中,能将另一只电阻R2的阻值测量出来的电路有()图1014.在如图11所示的电路中,电压U不变,开关K闭合后,下列说法中不正确的是()图11A.电流表的读数增大B.电流表的读数减小C.电压表的读数增大D.电压表的读数减小三、填空题15.(北京市海淀区)图12中是一种防盗报警器,当有人踩踏板时报警器通过___________亮来报警。(选填“灯1”或“灯2”)图1216.(云南省)法拉第发现了___________现象,导致发电机的发明,实现了电能的大规模生产,为人类的生产劳动实现机械化奠定了基础,磁悬浮列车是利用同名磁极相互___________的原理来实现悬浮的。17.通过导体中的电流,跟导体两端的___________成正比,跟导体的___________成反比,这个结论叫___________。在串联电路中,等效电阻等于___________;在并联电路中等效电阻倒数等于______________________。18.在“伏安法测电阻”的实验中,为了减小实验误差,可通过______________________的方法,在实验中为了改变电阻两端的电压可以通过___________或___________的方法来实现。由于电流表有电阻,电压表测电压时也有电流通过,因此采用如图13甲所示的连接方法,测量值会___________(填“偏...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

北师大版初三物理电学二 电流定律 电磁现象试卷
