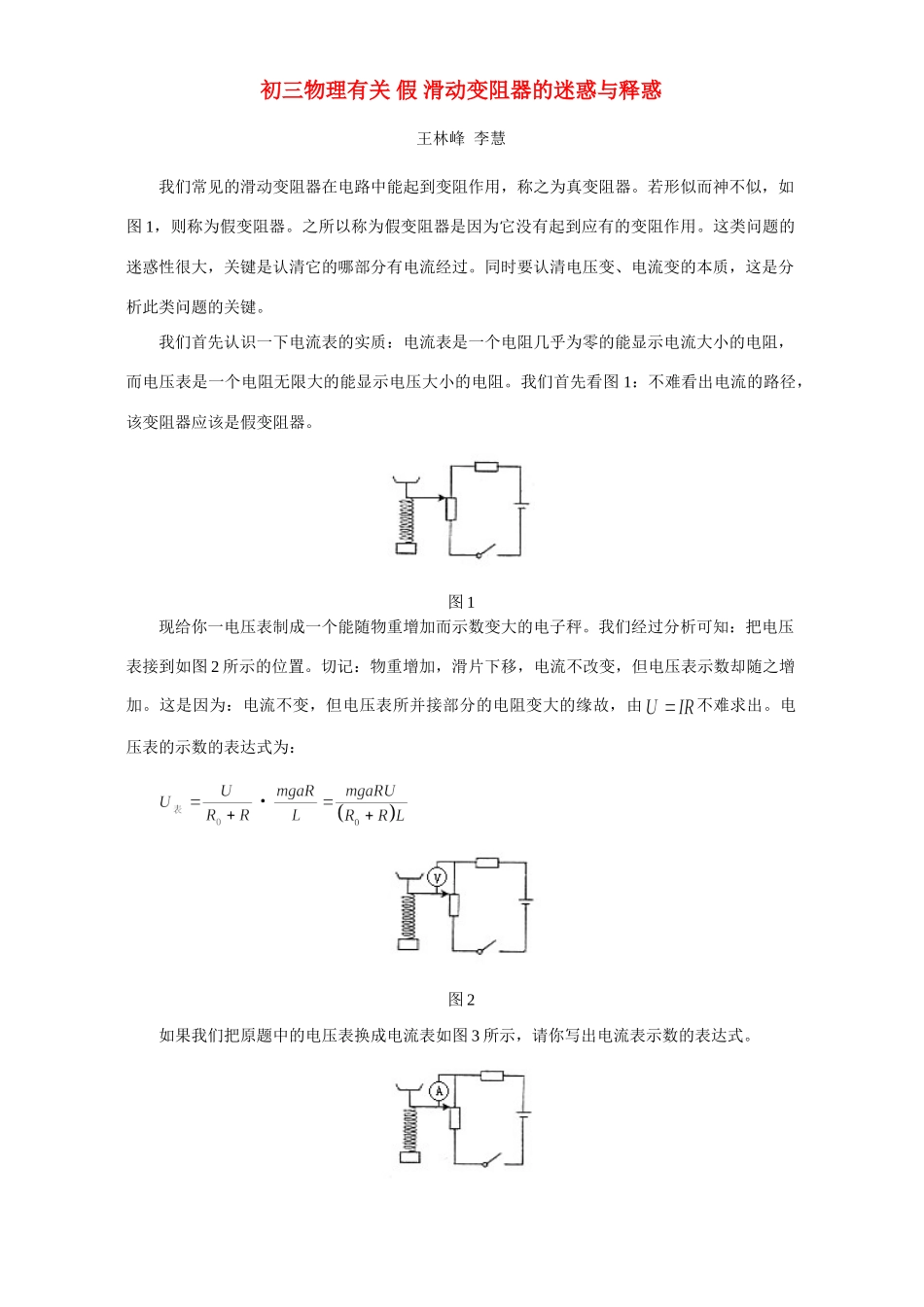

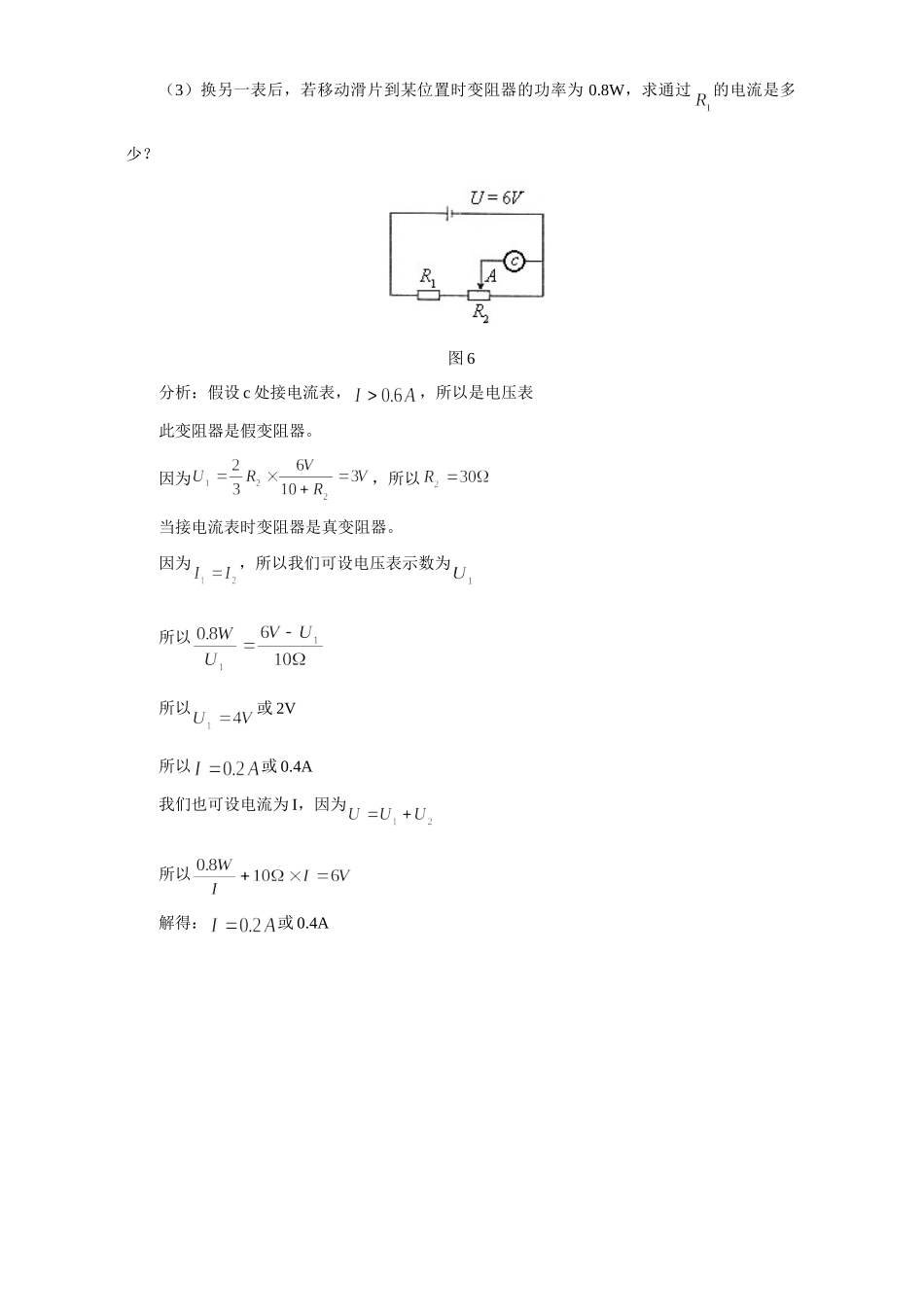

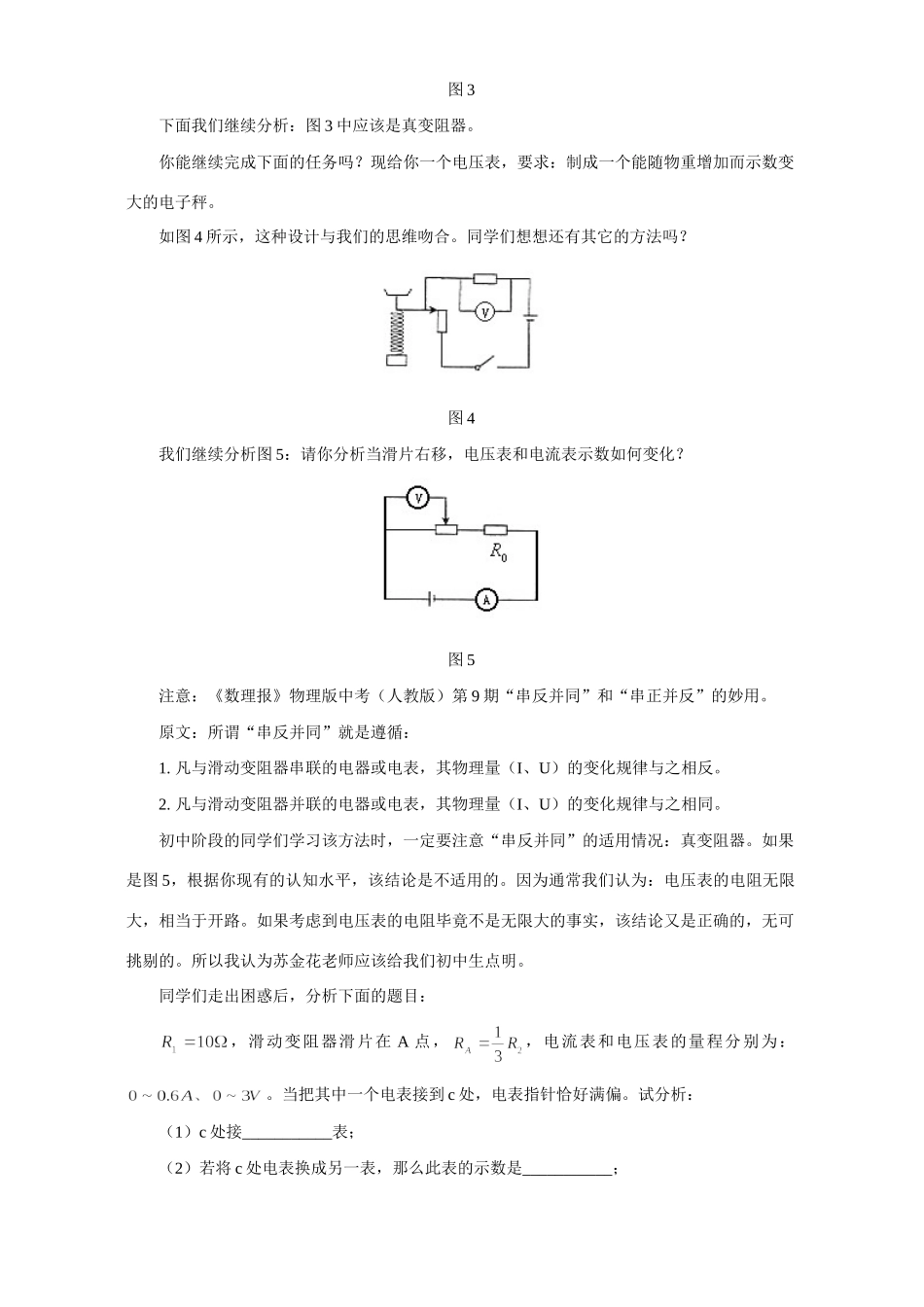

初三物理有关假滑动变阻器的迷惑与释惑王林峰李慧我们常见的滑动变阻器在电路中能起到变阻作用，称之为真变阻器。若形似而神不似，如图1，则称为假变阻器。之所以称为假变阻器是因为它没有起到应有的变阻作用。这类问题的迷惑性很大，关键是认清它的哪部分有电流经过。同时要认清电压变、电流变的本质，这是分析此类问题的关键。我们首先认识一下电流表的实质：电流表是一个电阻几乎为零的能显示电流大小的电阻，而电压表是一个电阻无限大的能显示电压大小的电阻。我们首先看图1：不难看出电流的路径，该变阻器应该是假变阻器。图1现给你一电压表制成一个能随物重增加而示数变大的电子秤。我们经过分析可知：把电压表接到如图2所示的位置。切记：物重增加，滑片下移，电流不改变，但电压表示数却随之增加。这是因为：电流不变，但电压表所并接部分的电阻变大的缘故，由不难求出。电压表的示数的表达式为：图2如果我们把原题中的电压表换成电流表如图3所示，请你写出电流表示数的表达式。图3下面我们继续分析：图3中应该是真变阻器。你能继续完成下面的任务吗？现给你一个电压表，要求：制成一个能随物重增加而示数变大的电子秤。如图4所示，这种设计与我们的思维吻合。同学们想想还有其它的方法吗？图4我们继续分析图5：请你分析当滑片右移，电压表和电流表示数如何变化？图5注意：《数理报》物理版中考（人教版）第9期“串反并同”和“串正并反”的妙用。原文：所谓“串反并同”就是遵循：1.凡与滑动变阻器串联的电器或电表，其物理量（I、U）的变化规律与之相反。2.凡与滑动变阻器并联的电器或电表，其物理量（I、U）的变化规律与之相同。初中阶段的同学们学习该方法时，一定要注意“串反并同”的适用情况：真变阻器。如果是图5，根据你现有的认知水平，该结论是不适用的。因为通常我们认为：电压表的电阻无限大，相当于开路。如果考虑到电压表的电阻毕竟不是无限大的事实，该结论又是正确的，无可挑剔的。所以我认为苏金花老师应该给我们初中生点明。同学们走出困惑后，分析下面的题目：，滑动变阻器滑片在A点，，电流表和电压表的量程分别为：。当把其中一个电表接到c处，电表指针恰好满偏。试分析：（1）c处接___________表；（2）若将c处电表换成另一表，那么此表的示数是___________；（3）换另一表后，若移动滑片到某位置时变阻器的功率为0.8W，求通过的电流是多少？图6分析：假设c处接电流表，，所以是电压表此变阻器是假变阻器。因为，所以当接电流表时变阻器是真变阻器。因为，所以我们可设电压表示数为所以所以或2V所以或0.4A我们也可设电流为I，因为所以解得：或0.4A
