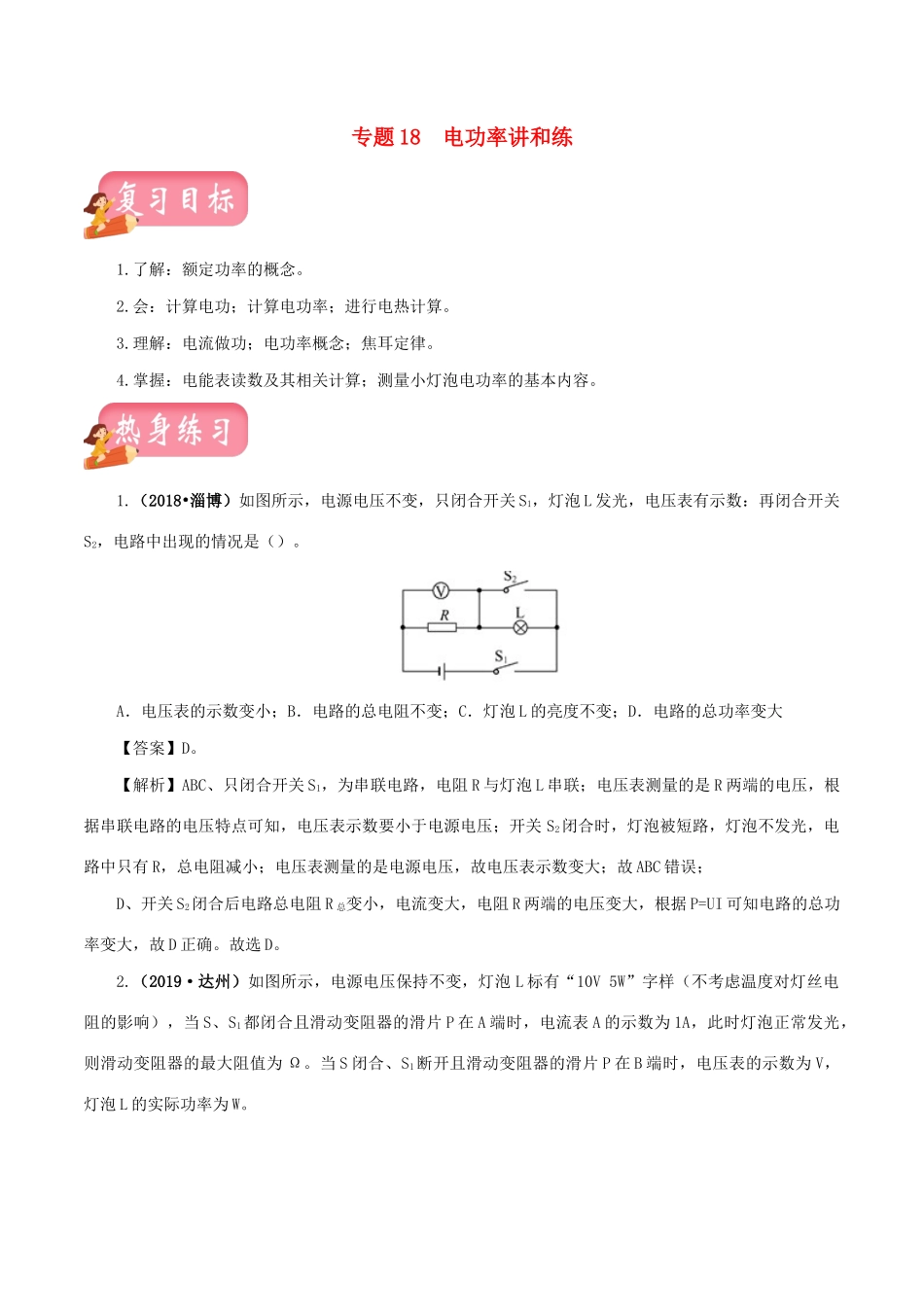

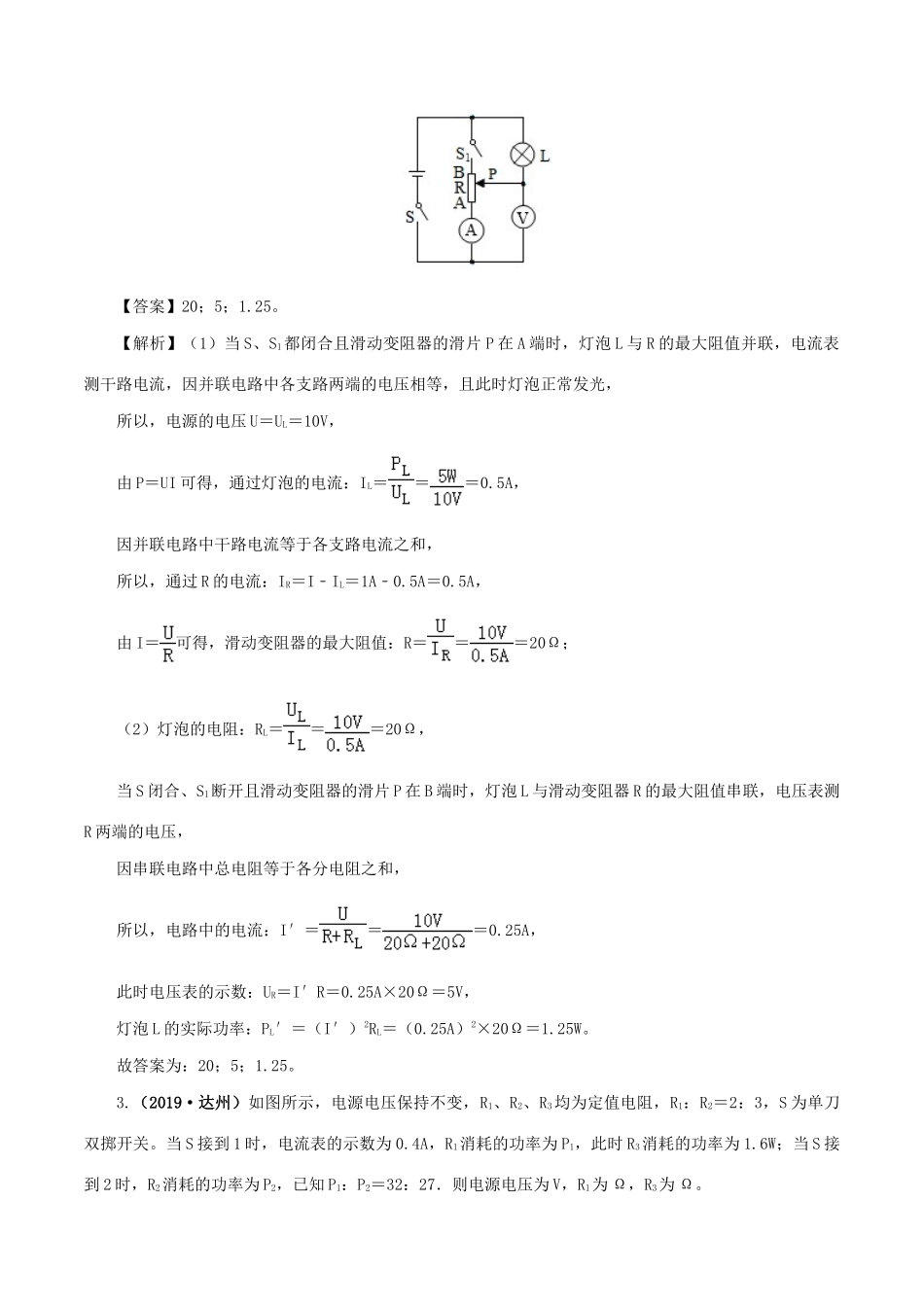

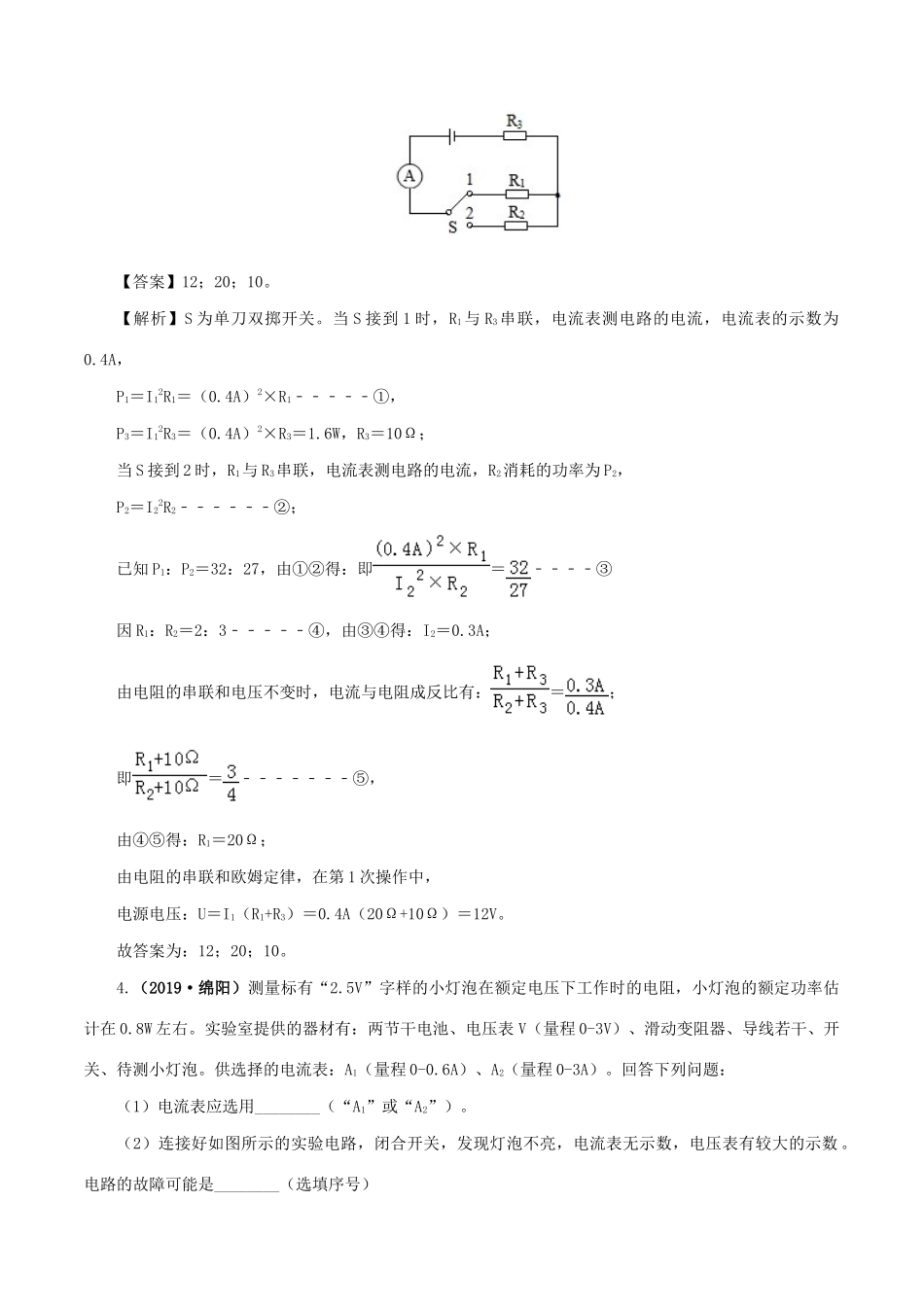

专题18电功率讲和练1.了解：额定功率的概念。2.会：计算电功；计算电功率；进行电热计算。3.理解：电流做功；电功率概念；焦耳定律。4.掌握：电能表读数及其相关计算；测量小灯泡电功率的基本内容。1.（2018•淄博）如图所示，电源电压不变，只闭合开关S1，灯泡L发光，电压表有示数：再闭合开关S2，电路中出现的情况是（）。A．电压表的示数变小；B．电路的总电阻不变；C．灯泡L的亮度不变；D．电路的总功率变大【答案】D。【解析】ABC、只闭合开关S1，为串联电路，电阻R与灯泡L串联；电压表测量的是R两端的电压，根据串联电路的电压特点可知，电压表示数要小于电源电压；开关S2闭合时，灯泡被短路，灯泡不发光，电路中只有R，总电阻减小；电压表测量的是电源电压，故电压表示数变大；故ABC错误；D、开关S2闭合后电路总电阻R总变小，电流变大，电阻R两端的电压变大，根据P=UI可知电路的总功率变大，故D正确。故选D。2.（2019·达州）如图所示，电源电压保持不变，灯泡L标有“10V5W”字样（不考虑温度对灯丝电阻的影响），当S、S1都闭合且滑动变阻器的滑片P在A端时，电流表A的示数为1A，此时灯泡正常发光，则滑动变阻器的最大阻值为Ω。当S闭合、S1断开且滑动变阻器的滑片P在B端时，电压表的示数为V，灯泡L的实际功率为W。【答案】20；5；1.25。【解析】（1）当S、S1都闭合且滑动变阻器的滑片P在A端时，灯泡L与R的最大阻值并联，电流表测干路电流，因并联电路中各支路两端的电压相等，且此时灯泡正常发光，所以，电源的电压U＝UL＝10V，由P＝UI可得，通过灯泡的电流：IL＝＝＝0.5A，因并联电路中干路电流等于各支路电流之和，所以，通过R的电流：IR＝I﹣IL＝1A﹣0.5A＝0.5A，由I＝可得，滑动变阻器的最大阻值：R＝＝＝20Ω；（2）灯泡的电阻：RL＝＝＝20Ω，当S闭合、S1断开且滑动变阻器的滑片P在B端时，灯泡L与滑动变阻器R的最大阻值串联，电压表测R两端的电压，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I′＝＝＝0.25A，此时电压表的示数：UR＝I′R＝0.25A×20Ω＝5V，灯泡L的实际功率：PL′＝（I′）2RL＝（0.25A）2×20Ω＝1.25W。故答案为：20；5；1.25。3.（2019·达州）如图所示，电源电压保持不变，R1、R2、R3均为定值电阻，R1：R2＝2：3，S为单刀双掷开关。当S接到1时，电流表的示数为0.4A，R1消耗的功率为P1，此时R3消耗的功率为1.6W；当S接到2时，R2消耗的功率为P2，已知P1：P2＝32：27．则电源电压为V，R1为Ω，R3为Ω。【答案】12；20；10。【解析】S为单刀双掷开关。当S接到1时，R1与R3串联，电流表测电路的电流，电流表的示数为0.4A，P1＝I12R1＝（0.4A）2×R1﹣﹣﹣﹣﹣①，P3＝I12R3＝（0.4A）2×R3＝1.6W，R3＝10Ω；当S接到2时，R1与R3串联，电流表测电路的电流，R2消耗的功率为P2，P2＝I22R2﹣﹣﹣﹣﹣﹣②；已知P1：P2＝32：27，由①②得：即＝﹣﹣﹣﹣③因R1：R2＝2：3﹣﹣﹣﹣﹣④，由③④得：I2＝0.3A；由电阻的串联和电压不变时，电流与电阻成反比有：＝；即＝﹣﹣﹣﹣﹣﹣﹣⑤，由④⑤得：R1＝20Ω；由电阻的串联和欧姆定律，在第1次操作中，电源电压：U＝I1（R1+R3）＝0.4A（20Ω+10Ω）＝12V。故答案为：12；20；10。4.（2019·绵阳）测量标有“2.5V”字样的小灯泡在额定电压下工作时的电阻，小灯泡的额定功率估计在0.8W左右。实验室提供的器材有：两节干电池、电压表V（量程0-3V）、滑动变阻器、导线若干、开关、待测小灯泡。供选择的电流表：A1（量程0-0.6A）、A2（量程0-3A）。回答下列问题：（1）电流表应选用________（“A1”或“A2”）。（2）连接好如图所示的实验电路，闭合开关，发现灯泡不亮，电流表无示数，电压表有较大的示数。电路的故障可能是________（选填序号）A．电压表断路B．小灯泡断路C．电压表短路，且小灯泡断路D．电流表短路，且小灯泡断路（3）排除故障后，闭合开关，调节滑动变阻器使电压表示数为2.5V，电流表示数如图乙所示，小灯泡正常发光时的电阻是________Ω（小数点后保留一位数字）。【答案】（1）A1；（2）B、D；（3）8.3。【解析】（1）小灯泡的额定电压为2.5V，额定功率估计在0.8W左右，根据P=UI...
