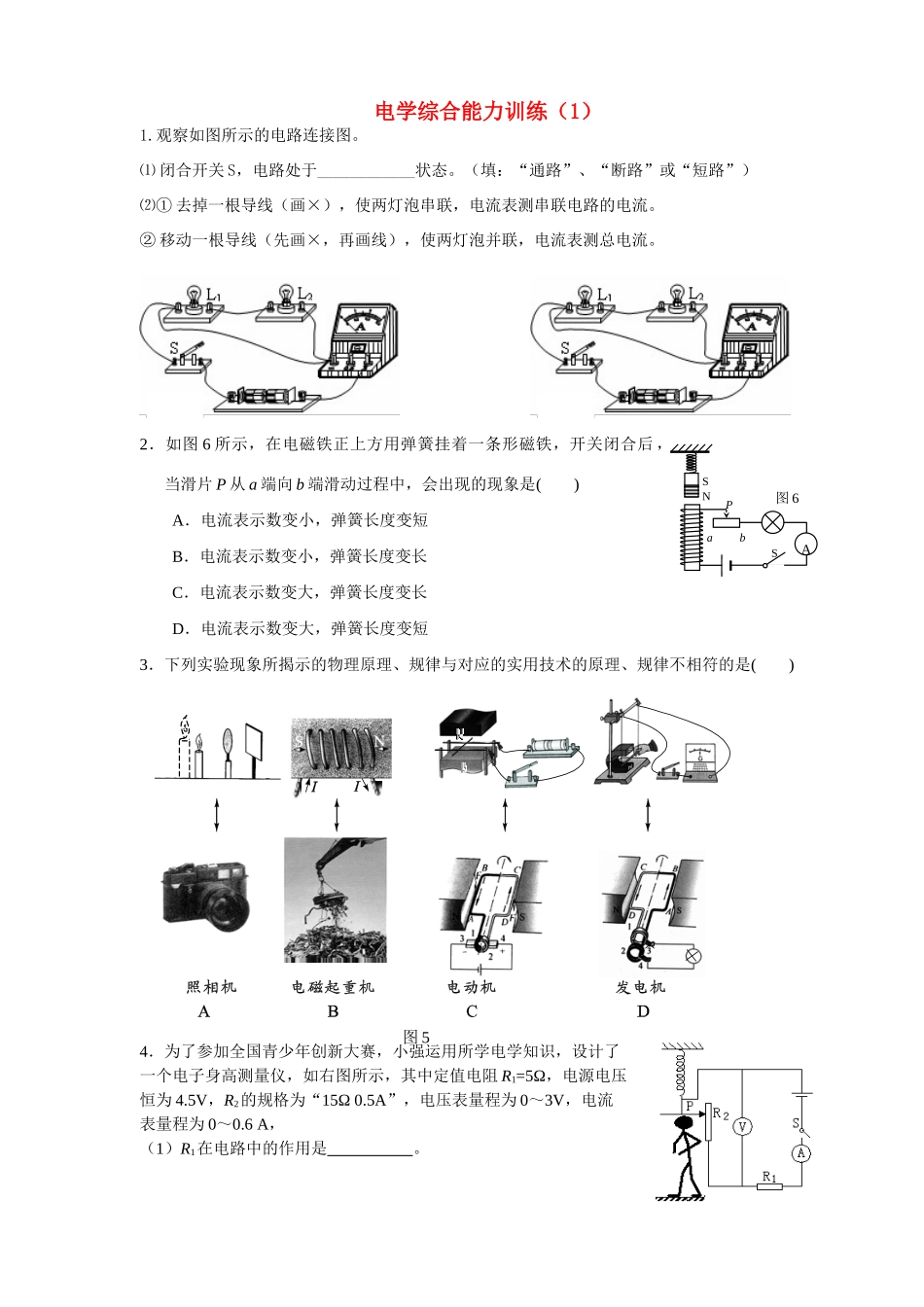

电学综合能力训练（1）1.观察如图所示的电路连接图。⑴闭合开关S，电路处于____________状态。（填：“通路”、“断路”或“短路”）⑵①去掉一根导线（画×），使两灯泡串联，电流表测串联电路的电流。②移动一根导线（先画×，再画线），使两灯泡并联，电流表测总电流。2．如图6所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是()A．电流表示数变小，弹簧长度变短B．电流表示数变小，弹簧长度变长C．电流表示数变大，弹簧长度变长D．电流表示数变大，弹簧长度变短3．下列实验现象所揭示的物理原理、规律与对应的实用技术的原理、规律不相符的是()4．为了参加全国青少年创新大赛，小强运用所学电学知识，设计了一个电子身高测量仪，如右图所示，其中定值电阻R1=5Ω，电源电压恒为4.5V，R2的规格为“15Ω0.5A”，电压表量程为0～3V，电流表量程为0～0.6A，（1）R1在电路中的作用是。AabPSSN图6图5（2）当被测身高增加时，电压表的示数（选填“变大”、“变小”或“不变”）。（3）当变阻器R2接入电路的阻值是6.25Ω时，电流表的示数为A。（4）为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是。5.如右图所示电路，电源电压保持不变，R1=4Ω，R2=6Ω。（1）开关S1断开、S2闭合时，电流表示数为1.5A，求电源电压；（2）开关S1、S2都断开时，求电流表的示数；（3）开关S1、S2都闭合时，电流表示数为2A，求R3的阻值。（6分）6．一天，小王同学要用电吹风机时，发现家里的电吹风只能吹冷风不能吹热风。经检查，原来是机内的电热丝已经烧坏了。小王想用一根阻值相同的电热丝来替换，为此：（1）他从铭牌上查到电吹风机的额定功率为600W；又认真研究了电吹风机的电路（如图17），弄清了当选择开关放在“冷”时，就把__________连入了电路，当选择开关放到“热”时，就把_____________连入了电路。(2)小王关掉家中的所有用电器，只打开电吹风机，观测出家中的电能表2min内转了20转．结合电能表铭牌上的“3000r/kW·h”字样，问他求出的吹风机吹冷风时的功率是多少？(3)在上述基础上，小王算出了应选配的电热丝的阻值，修好了电吹风机。他为自己能运用所学知识解决实际问题而感到高兴。请你写出电热丝阻值的计算过程。额定电压：220V额定功率：1100W图21甲乙丙丁接零线AB7.(15分)图21-甲是家庭常用的电热壶及其铭牌。(1)电热壶外部能看到漂浮着红色浮球的透明水位计，顶部开有通气孔的水位计底部与电热壶内底相通，形成，红色浮球指示壶内水量，其受到的浮力（填“大于”、“等于”或“小于”）自身重力。图21-乙显示电热壶烧水的最大水量为1.7L，现装水量为L。图21-丙显示电热壶烧水的最小水量，当电热壶装有最小水量时，壶内的水（填“会”或“不会”）浸没电热圈。(2)图21-丁是电热壶通电用的三脚插头和三孔插座，则A孔接，B孔接。(3)电热壶正常工作时的电流为多少安？电阻为多少欧？(4)若电热壶现装水的初温为20℃，电热壶烧水效率为90%，通电正常工作4.2min，问：①电热壶内水的质量是多少千克？②水能不能被烧开？[1L=10－3m3c水=4.2×103J/(kg·℃)大气压为1标准大气压]8．以“低碳世博”为理念的上海世博园区，有很多新能源汽车在示范运行，其中包括120辆纯电动客车，实现了公共交通的零排放。下表是某纯电动汽车与燃油汽车进行测试时的部分数据：请根据上表提供的有关数据计算：（1）电动汽车行驶100km比燃油汽车节约多少费用？（2）燃油汽车每行驶100km向空气排放多少千克的二氧化碳？（3）电动汽车和燃油汽车的能量转换效率分别是多少？9．（8分）阅读短文，回答问题。夜幕下，扬州“第一大道”文昌路边LED灯将道路照得犹如白昼，这种LED灯是通过光电转换来供电的。下图是扬州某小区利用太阳能给LED路灯供电的自动控制电路的原理示意图。其中，R是光敏电阻，此光敏电阻的阻值R、流过线圈电流I与光照度E（单位勒克斯，符号lx）之间的几次实验数据如下表所示光照度E／lx51015202530光敏电阻R／Ω603020151210线圈中电流I／mA21.427.330.031.632.633.3当线圈A中的电流I≥30.0mA时，动触点D与静触点G、H接触。（1）由...
