互换性与技术测量试卷及参考答案一VIP免费

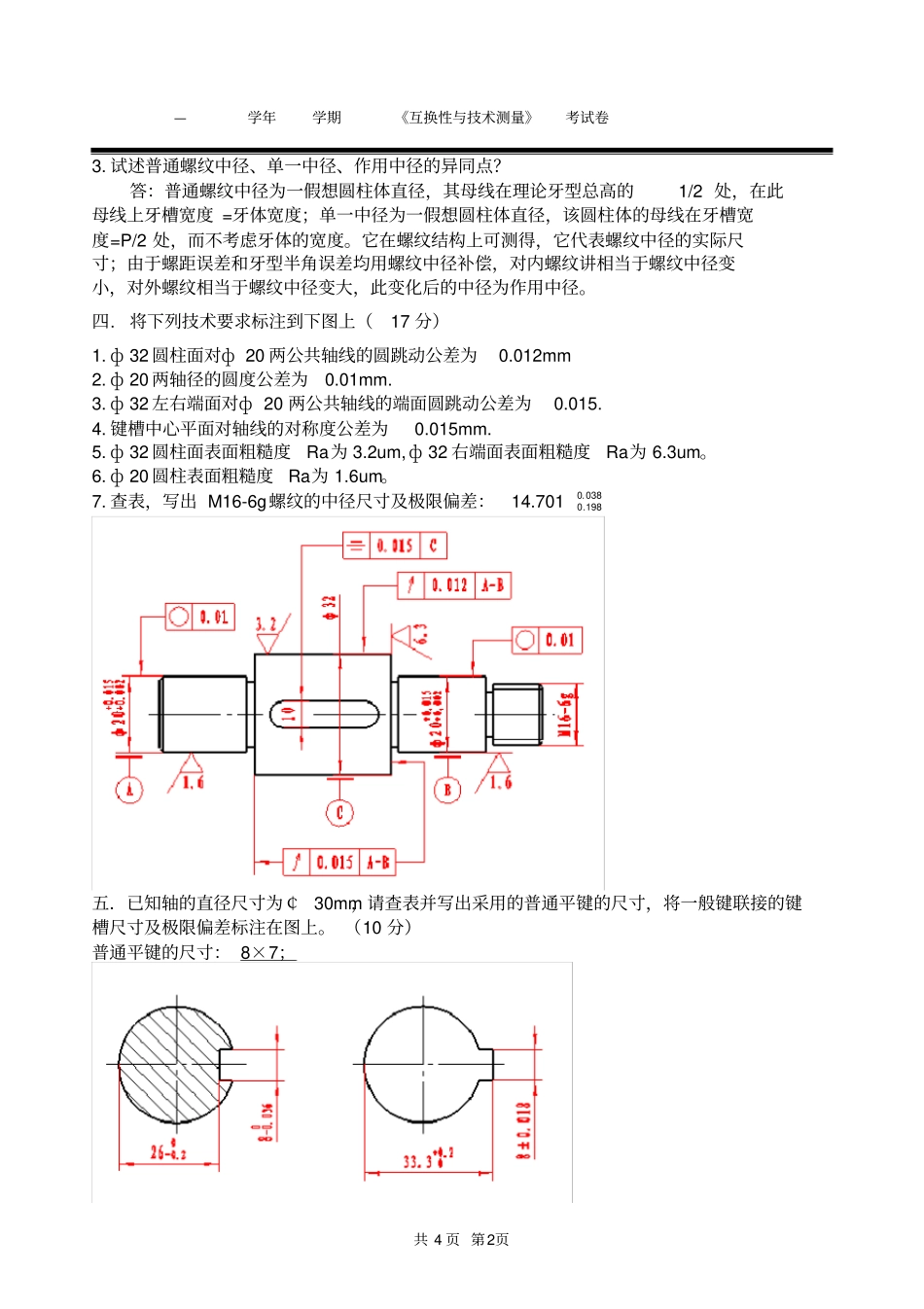

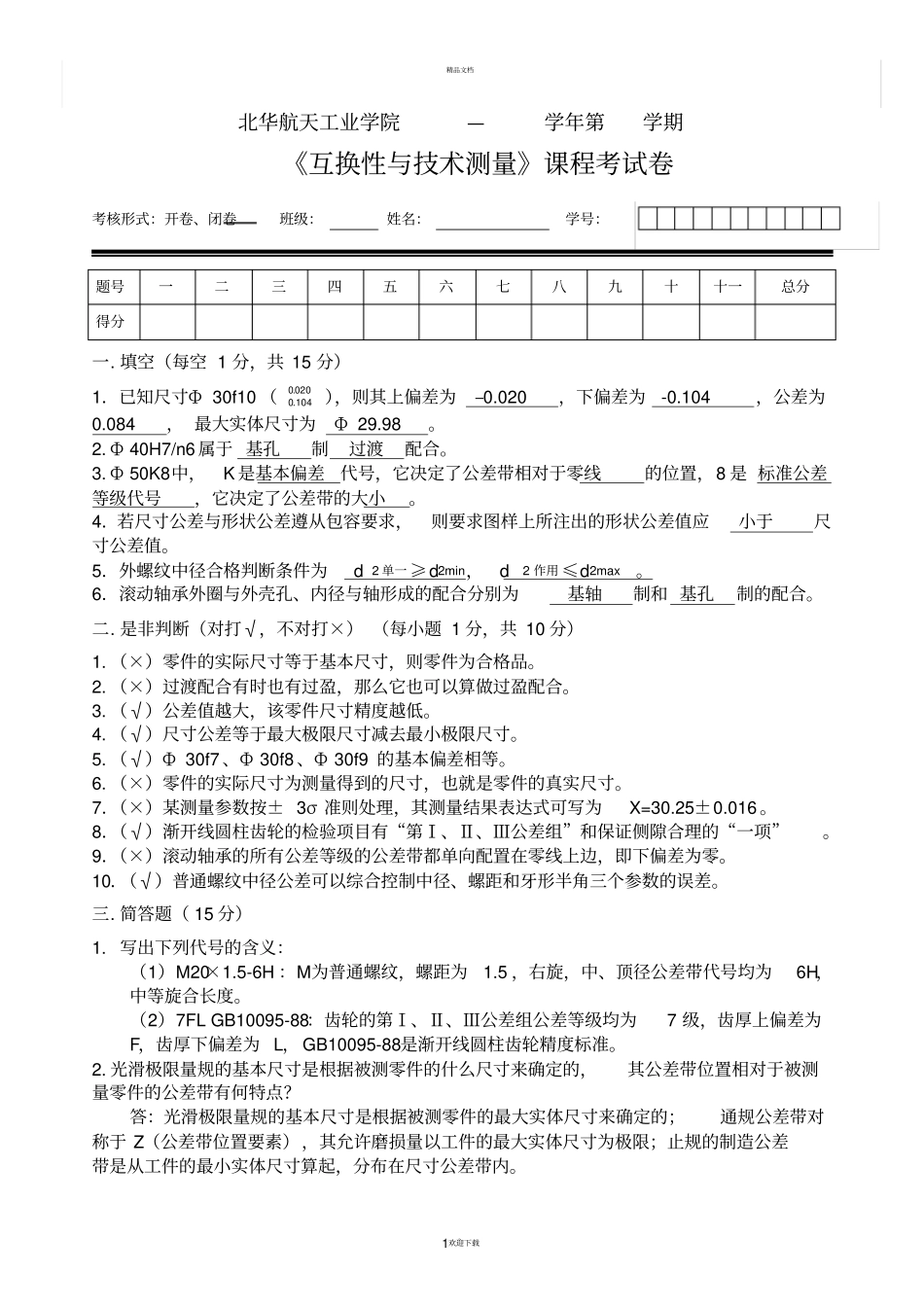

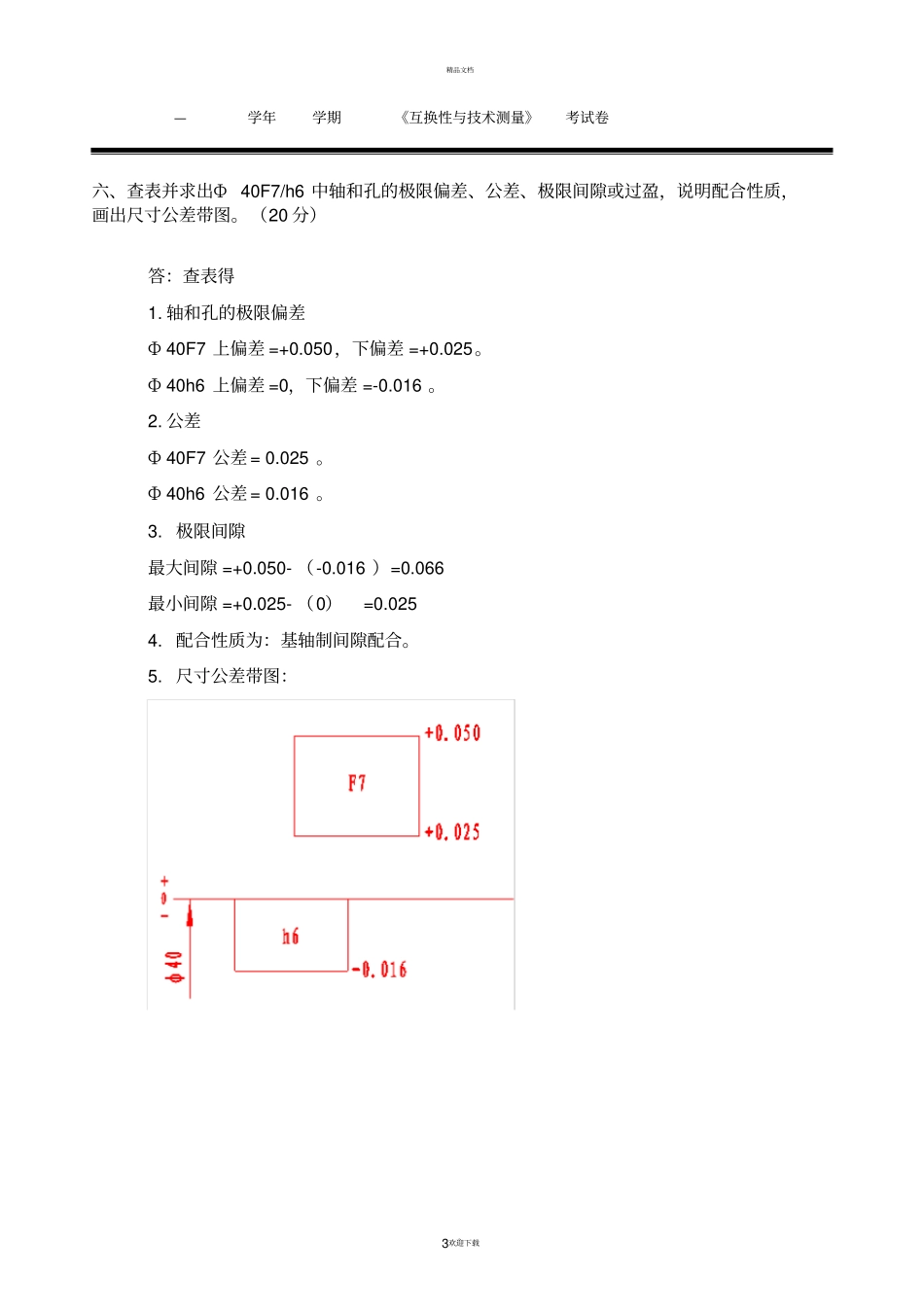

精品文档。1欢迎下载北华航天工业学院—学年第学期《互换性与技术测量》课程考试卷考核形式：开卷、闭卷班级：姓名：学号：一.填空（每空1分，共15分）1．已知尺寸Ф30f10（020.0104.0），则其上偏差为–0.020，下偏差为-0.104，公差为0.084，最大实体尺寸为Ф29.98。2.Ф40H7/n6属于基孔制过渡配合。3.Ф50K8中，K是基本偏差代号，它决定了公差带相对于零线的位置，8是标准公差等级代号，它决定了公差带的大小。4．若尺寸公差与形状公差遵从包容要求，则要求图样上所注出的形状公差值应小于尺寸公差值。5．外螺纹中径合格判断条件为d2单一≥d2min，d2作用≤d2max。6．滚动轴承外圈与外壳孔、内径与轴形成的配合分别为基轴制和基孔制的配合。二.是非判断（对打√，不对打×）（每小题1分，共10分）1.（×）零件的实际尺寸等于基本尺寸，则零件为合格品。2.（×）过渡配合有时也有过盈，那么它也可以算做过盈配合。3.（√）公差值越大，该零件尺寸精度越低。4.（√）尺寸公差等于最大极限尺寸减去最小极限尺寸。5.（√）Ф30f7、Ф30f8、Ф30f9的基本偏差相等。6.（×）零件的实际尺寸为测量得到的尺寸，也就是零件的真实尺寸。7．（×）某测量参数按±3σ准则处理，其测量结果表达式可写为X=30.25±0.016。8．（√）渐开线圆柱齿轮的检验项目有“第Ⅰ、Ⅱ、Ⅲ公差组”和保证侧隙合理的“一项”。9．（×）滚动轴承的所有公差等级的公差带都单向配置在零线上边，即下偏差为零。10．（√）普通螺纹中径公差可以综合控制中径、螺距和牙形半角三个参数的误差。三.简答题（15分）1.写出下列代号的含义：（1）M20×1.5-6H：M为普通螺纹，螺距为1.5，右旋，中、顶径公差带代号均为6H，中等旋合长度。（2）7FLGB10095-88：齿轮的第Ⅰ、Ⅱ、Ⅲ公差组公差等级均为7级，齿厚上偏差为F，齿厚下偏差为L，GB10095-88是渐开线圆柱齿轮精度标准。2.光滑极限量规的基本尺寸是根据被测零件的什么尺寸来确定的，其公差带位置相对于被测量零件的公差带有何特点？答：光滑极限量规的基本尺寸是根据被测零件的最大实体尺寸来确定的；通规公差带对称于Z（公差带位置要素），其允许磨损量以工件的最大实体尺寸为极限；止规的制造公差带是从工件的最小实体尺寸算起，分布在尺寸公差带内。题号一二三四五六七八九十十一总分得分共4页第2页—学年学期《互换性与技术测量》考试卷3.试述普通螺纹中径、单一中径、作用中径的异同点？答：普通螺纹中径为一假想圆柱体直径，其母线在理论牙型总高的1/2处，在此母线上牙槽宽度=牙体宽度；单一中径为一假想圆柱体直径，该圆柱体的母线在牙槽宽度=P/2处，而不考虑牙体的宽度。它在螺纹结构上可测得，它代表螺纹中径的实际尺寸；由于螺距误差和牙型半角误差均用螺纹中径补偿，对内螺纹讲相当于螺纹中径变小，对外螺纹相当于螺纹中径变大，此变化后的中径为作用中径。四.将下列技术要求标注到下图上（17分）1.ф32圆柱面对ф20两公共轴线的圆跳动公差为0.012mm2.ф20两轴径的圆度公差为0.01mm.3.ф32左右端面对ф20两公共轴线的端面圆跳动公差为0.015.4.键槽中心平面对轴线的对称度公差为0.015mm.5.ф32圆柱面表面粗糙度Ra为3.2um,ф32右端面表面粗糙度Ra为6.3um。6.ф20圆柱表面粗糙度Ra为1.6um。7.查表，写出M16-6g螺纹的中径尺寸及极限偏差：14.701038.0198.0五．已知轴的直径尺寸为￠30mm，请查表并写出采用的普通平键的尺寸，将一般键联接的键槽尺寸及极限偏差标注在图上。（10分）普通平键的尺寸：8×7；精品文档。3欢迎下载—学年学期《互换性与技术测量》考试卷六、查表并求出Ф40F7/h6中轴和孔的极限偏差、公差、极限间隙或过盈，说明配合性质，画出尺寸公差带图。（20分）答：查表得1.轴和孔的极限偏差Ф40F7上偏差=+0.050，下偏差=+0.025。Ф40h6上偏差=0，下偏差=-0.016。2.公差Ф40F7公差=0.025。Ф40h6公差=0.016。3.极限间隙最大间隙=+0.050-（-0.016）=0.066最小间隙=+0.025-（0）=0.0254.配合性质为：基轴制间隙配合。5.尺寸公差带图：共4页第4页—学年学期《互换性与技术测量》考试卷七、有一齿轮模数m=4，齿数z=30，压力角α=20°，已知其精度等级代号...
