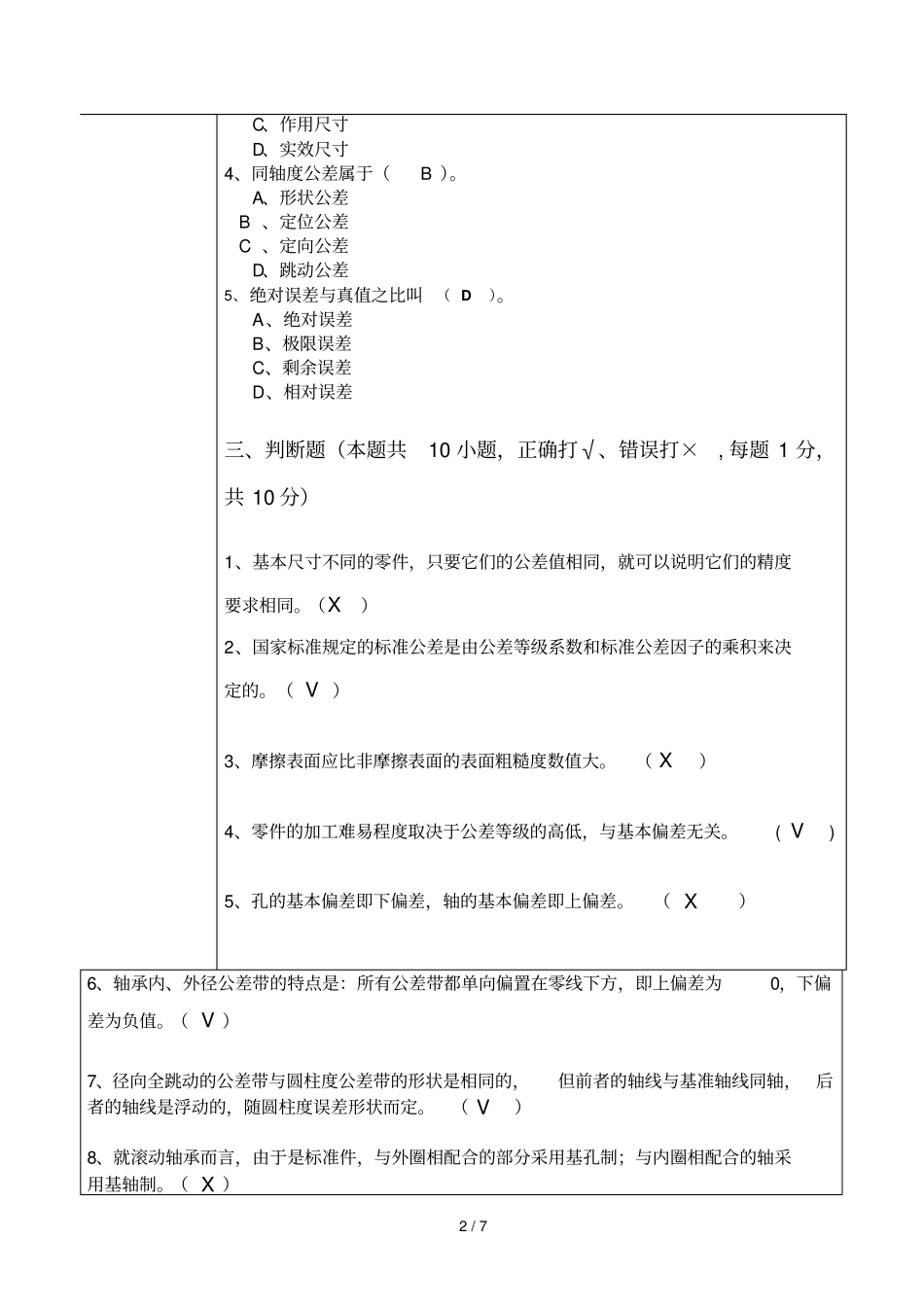

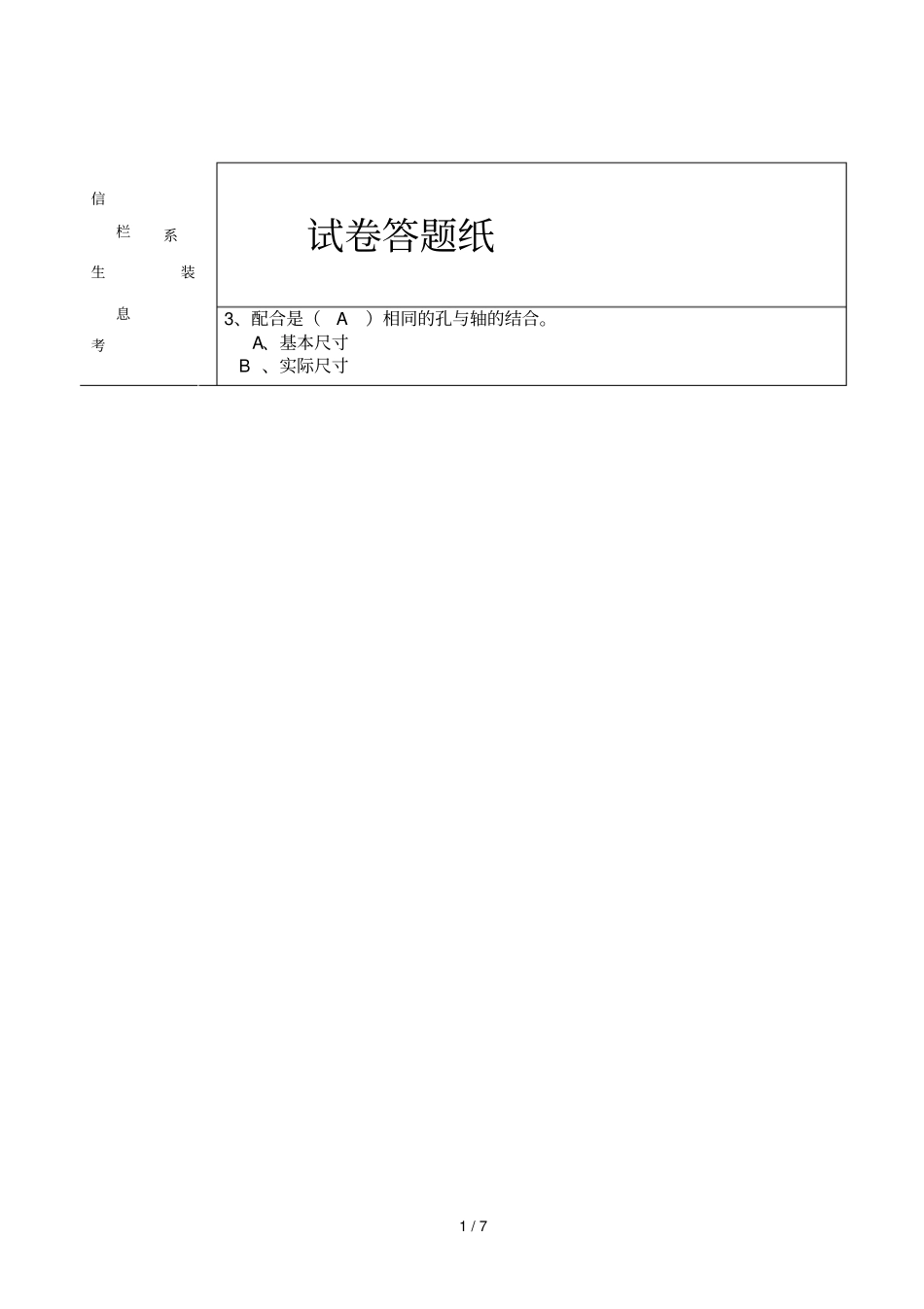

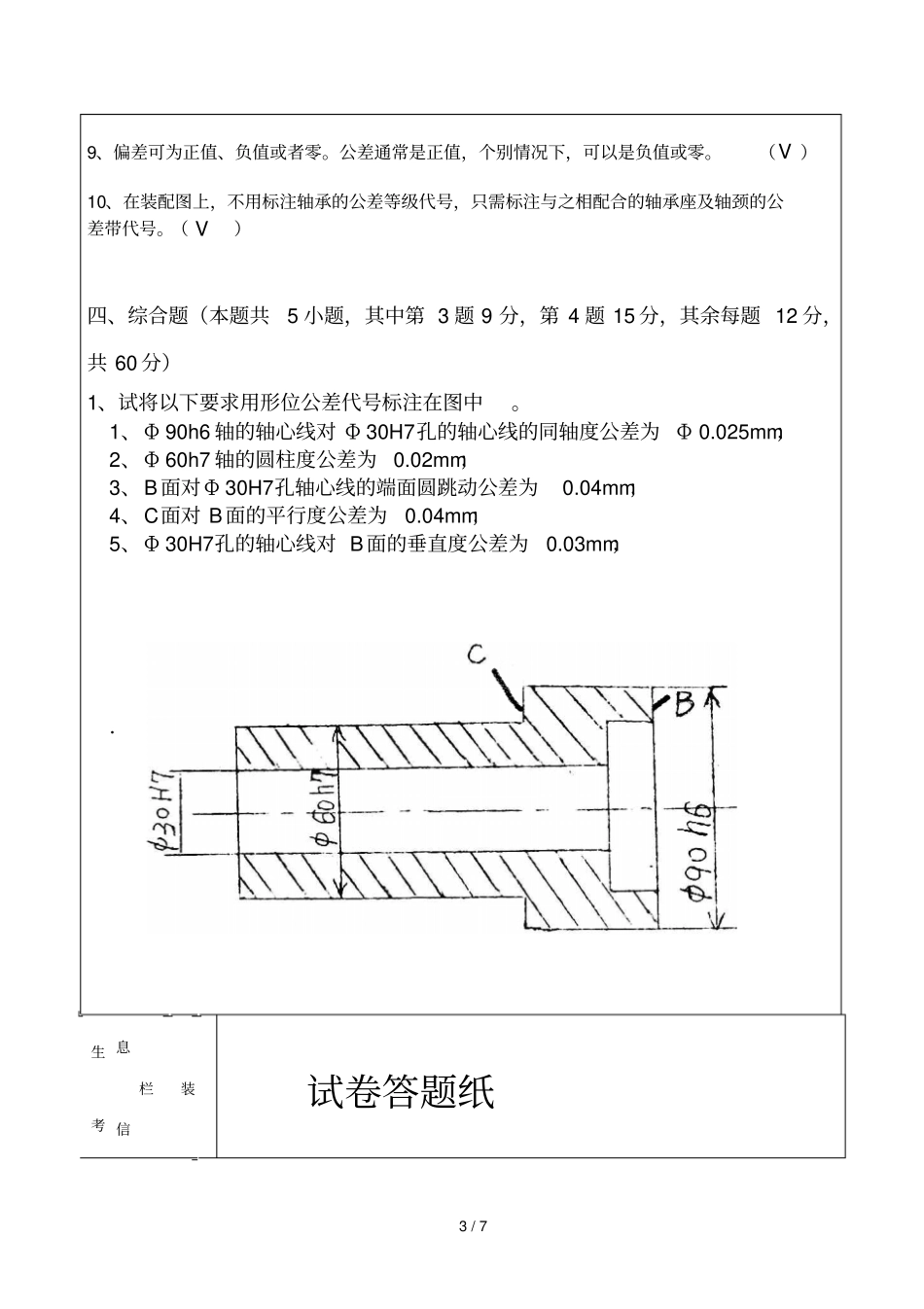

1/7考生信息栏系装试卷答题纸3、配合是（A）相同的孔与轴的结合。A、基本尺寸B、实际尺寸2/7C、作用尺寸D、实效尺寸4、同轴度公差属于（B）。A、形状公差B、定位公差C、定向公差D、跳动公差5、绝对误差与真值之比叫（D）。A、绝对误差B、极限误差C、剩余误差D、相对误差三、判断题（本题共10小题，正确打√、错误打×,每题1分，共10分）1、基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。（X）2、国家标准规定的标准公差是由公差等级系数和标准公差因子的乘积来决定的。（V）3、摩擦表面应比非摩擦表面的表面粗糙度数值大。（X）4、零件的加工难易程度取决于公差等级的高低，与基本偏差无关。(V)5、孔的基本偏差即下偏差，轴的基本偏差即上偏差。（X）6、轴承内、外径公差带的特点是：所有公差带都单向偏置在零线下方，即上偏差为0，下偏差为负值。（V）7、径向全跳动的公差带与圆柱度公差带的形状是相同的，但前者的轴线与基准轴线同轴，后者的轴线是浮动的，随圆柱度误差形状而定。（V）8、就滚动轴承而言，由于是标准件，与外圈相配合的部分采用基孔制；与内圈相配合的轴采用基轴制。（X）3/79、偏差可为正值、负值或者零。公差通常是正值，个别情况下，可以是负值或零。（V）10、在装配图上，不用标注轴承的公差等级代号，只需标注与之相配合的轴承座及轴颈的公差带代号。（V）四、综合题（本题共5小题，其中第3题9分，第4题15分，其余每题12分，共60分）1、试将以下要求用形位公差代号标注在图中。1、Φ90h6轴的轴心线对Φ30H7孔的轴心线的同轴度公差为Φ0.025mm；2、Φ60h7轴的圆柱度公差为0.02mm；3、B面对Φ30H7孔轴心线的端面圆跳动公差为0.04mm；4、C面对B面的平行度公差为0.04mm；5、Φ30H7孔的轴心线对B面的垂直度公差为0.03mm；．考生信息栏装试卷答题纸4/72将下列技术要求标注在下图上。(1)Ф60r6圆柱面的圆柱度为0.008；表面粗糙度Ra为0.8μm；(2)16键槽中心平面对Ф55k6圆柱面轴线的对称度公差为0.015；(3)Ф55k6圆柱面对Ф60r6轴线的径向圆跳动公差为0.025；(4)Ф80G7孔轴线对Ф60r6轴线的同轴度公差为0.025；表面粗糙度Ra为1.6μm。(5)平面F的平面度公差为0.02；表面粗糙度Ra为1.6μm。5/73、改正下图图样上形位公差的标注错误（形位公差项目不变）。4、计算:孔0.025050mm与轴0.0250.04150mm孔0.025050mm与轴0.0590.04350mm孔0.025050mm与轴0.0180.00250mm配合的极限间隙或极限过盈、配合公差并画出公差带图，说明配合类别。6/7考生信息栏系专业级班级姓名学号装订线试卷答题纸7/75、如图所示零件，按图样注出的尺寸A1和A3加工时不易测量，现改为按尺寸A1和A2加工，为了保证原设计要求，试计算A2的基本尺寸和偏差。
