互换性及技术测量__答案版VIP免费

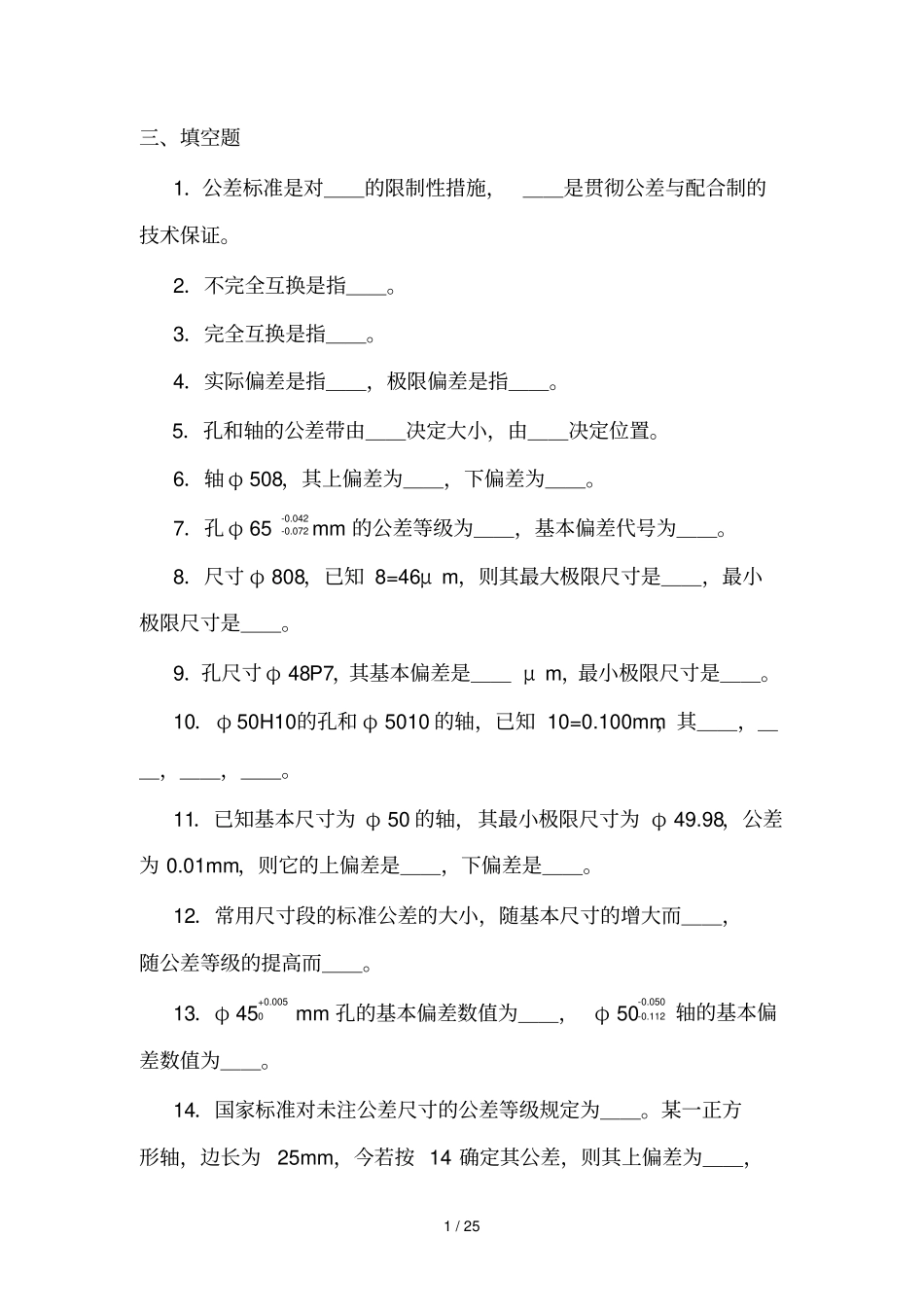

互换性及技术测量__答案版_第1页
1/25

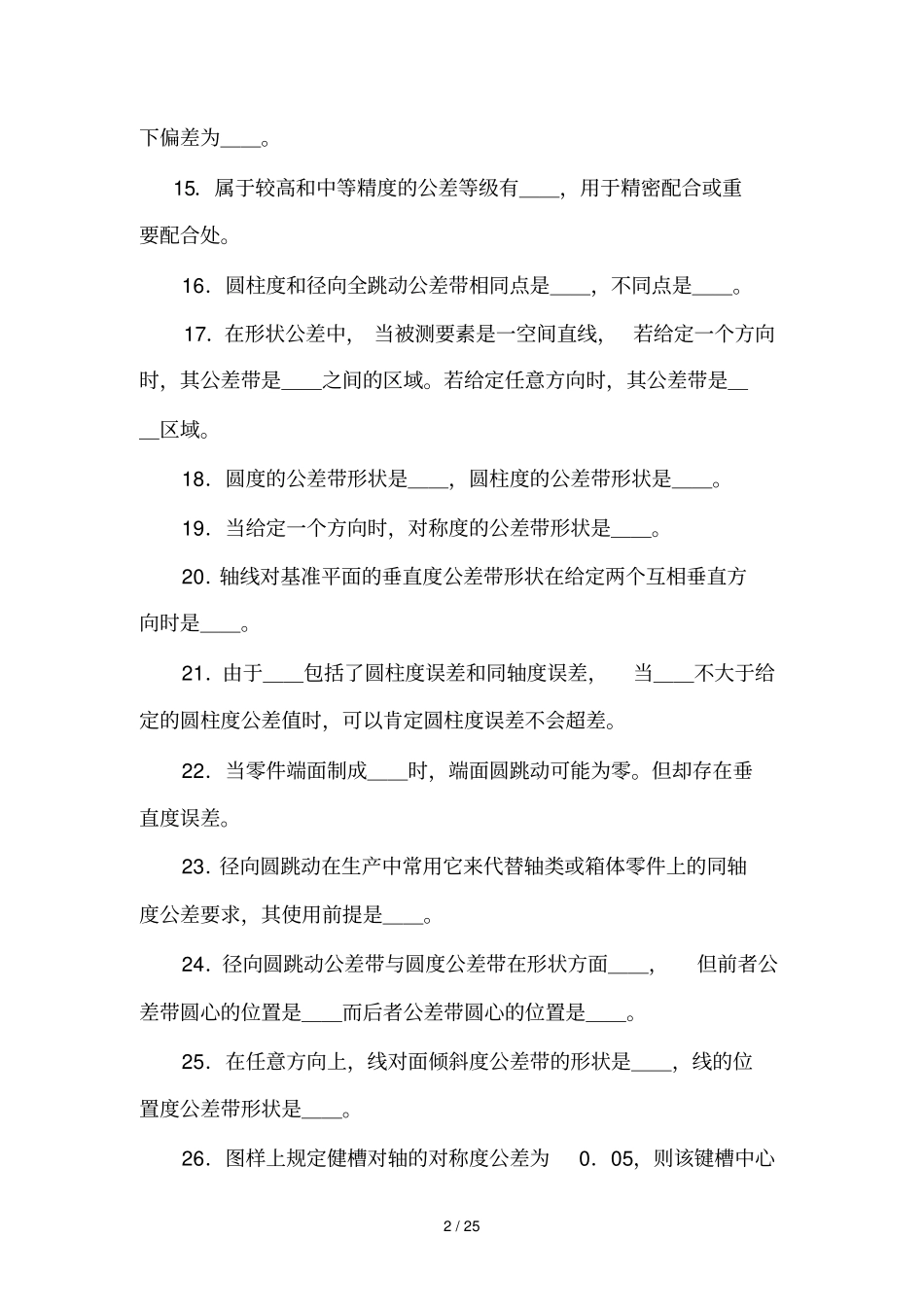

互换性及技术测量__答案版_第2页
2/25

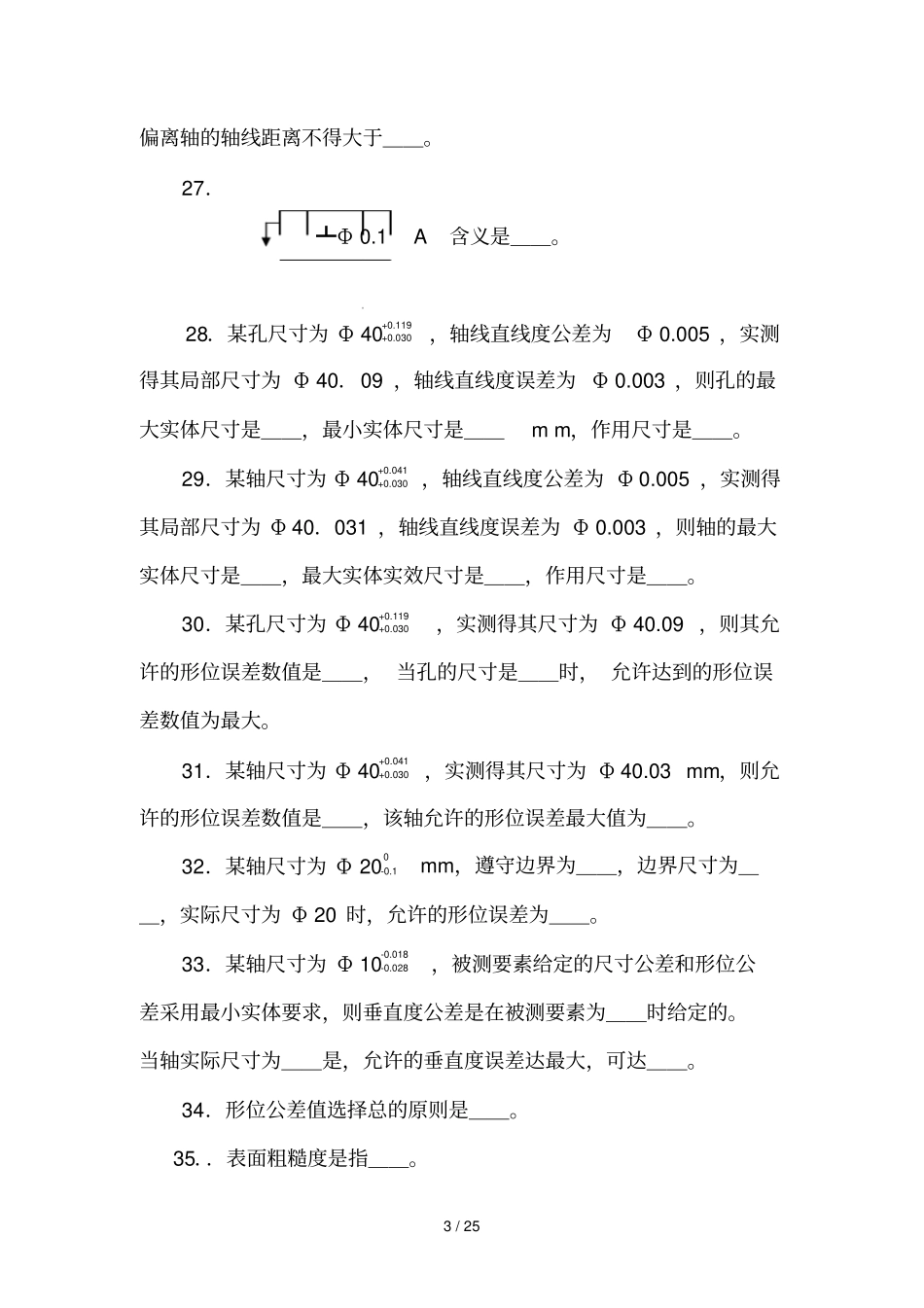

互换性及技术测量__答案版_第3页
3/25
1/25三、填空题1.公差标准是对__的限制性措施,__是贯彻公差与配合制的技术保证。2.不完全互换是指__。3.完全互换是指__。4.实际偏差是指__,极限偏差是指__。5.孔和轴的公差带由__决定大小,由__决定位置。6.轴φ508,其上偏差为__,下偏差为__。7.孔φ65-0.042-0.072mm的公差等级为__,基本偏差代号为__。8.尺寸φ808,已知8=46μm,则其最大极限尺寸是__,最小极限尺寸是__。9.孔尺寸φ48P7,其基本偏差是__μm,最小极限尺寸是__。10.φ50H10的孔和φ5010的轴,已知10=0.100mm,其__,__,__,__。11.已知基本尺寸为φ50的轴,其最小极限尺寸为φ49.98,公差为0.01mm,则它的上偏差是__,下偏差是__。12.常用尺寸段的标准公差的大小,随基本尺寸的增大而__,随公差等级的提高而__。13.φ45+0.0050mm孔的基本偏差数值为__,φ50-0.050-0.112轴的基本偏差数值为__。14.国家标准对未注公差尺寸的公差等级规定为__。某一正方形轴,边长为25mm,今若按14确定其公差,则其上偏差为__,2/25下偏差为__。15.属于较高和中等精度的公差等级有__,用于精密配合或重要配合处。16.圆柱度和径向全跳动公差带相同点是__,不同点是__。17.在形状公差中,当被测要素是一空间直线,若给定一个方向时,其公差带是__之间的区域。若给定任意方向时,其公差带是__区域。18.圆度的公差带形状是__,圆柱度的公差带形状是__。19.当给定一个方向时,对称度的公差带形状是__。20.轴线对基准平面的垂直度公差带形状在给定两个互相垂直方向时是__。21.由于__包括了圆柱度误差和同轴度误差,当__不大于给定的圆柱度公差值时,可以肯定圆柱度误差不会超差。22.当零件端面制成__时,端面圆跳动可能为零。但却存在垂直度误差。23.径向圆跳动在生产中常用它来代替轴类或箱体零件上的同轴度公差要求,其使用前提是__。24.径向圆跳动公差带与圆度公差带在形状方面__,但前者公差带圆心的位置是__而后者公差带圆心的位置是__。25.在任意方向上,线对面倾斜度公差带的形状是__,线的位置度公差带形状是__。26.图样上规定健槽对轴的对称度公差为0.05,则该键槽中心3/25偏离轴的轴线距离不得大于__。27.┻Φ0.1A含义是__。28.某孔尺寸为Φ40+0.119+0.030,轴线直线度公差为Φ0.005,实测得其局部尺寸为Φ40.09,轴线直线度误差为Φ0.003,则孔的最大实体尺寸是__,最小实体尺寸是__mm,作用尺寸是__。29.某轴尺寸为Φ40+0.041+0.030,轴线直线度公差为Φ0.005,实测得其局部尺寸为Φ40.031,轴线直线度误差为Φ0.003,则轴的最大实体尺寸是__,最大实体实效尺寸是__,作用尺寸是__。30.某孔尺寸为Φ40+0.119+0.030,实测得其尺寸为Φ40.09,则其允许的形位误差数值是__,当孔的尺寸是__时,允许达到的形位误差数值为最大。31.某轴尺寸为Φ40+0.041+0.030,实测得其尺寸为Φ40.03mm,则允许的形位误差数值是__,该轴允许的形位误差最大值为__。32.某轴尺寸为Φ200-0.1mm,遵守边界为__,边界尺寸为__,实际尺寸为Φ20时,允许的形位误差为__。33.某轴尺寸为Φ10-0.018-0.028,被测要素给定的尺寸公差和形位公差采用最小实体要求,则垂直度公差是在被测要素为__时给定的。当轴实际尺寸为__是,允许的垂直度误差达最大,可达__。34.形位公差值选择总的原则是__。35..表面粗糙度是指__。4/2536.评定长度是指__,它可以包含几个__。37.测量表面粗糙度时,规定取样长度的目的在于__。38.国家标准中规定表面粗糙度的主要评定参数有__、__、__三项。四、综合题1.什么叫互换性?它在机械制造业中有何作用?2.生产中常用的互换性有几种?采用不完全互换的条件和意义是什么?3.何谓最大、最小实体尺寸?它和极限尺寸有何关系?4.何谓泰勒原则?其内容如何?5.公差与偏差有何区别和联系?6.什么叫做“未注公差尺寸”?这一规定适用于什么条件?其公差等级和基本偏差是如何规定的?7.改正图2-1中各项形位公差标注上的错误(...
