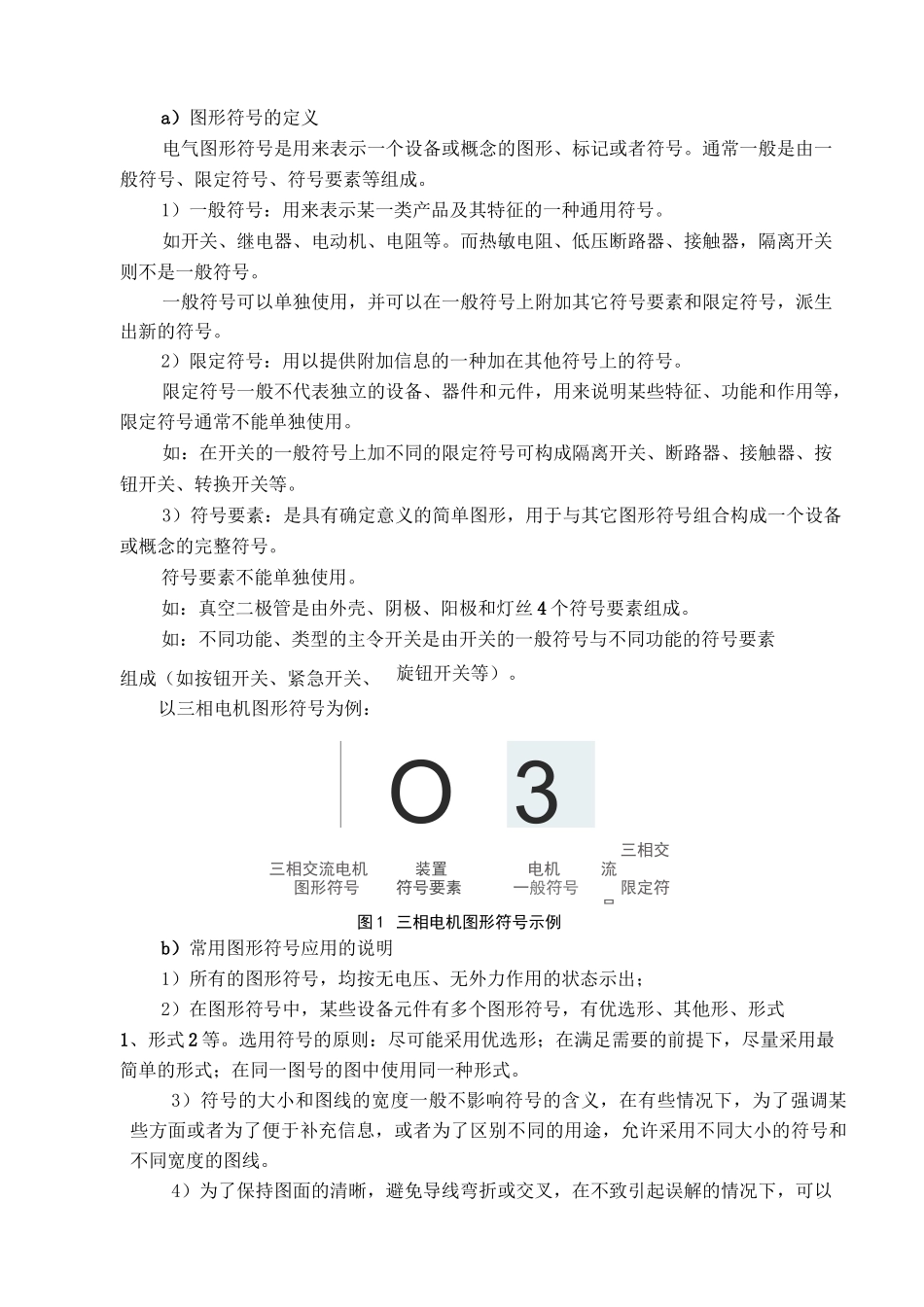

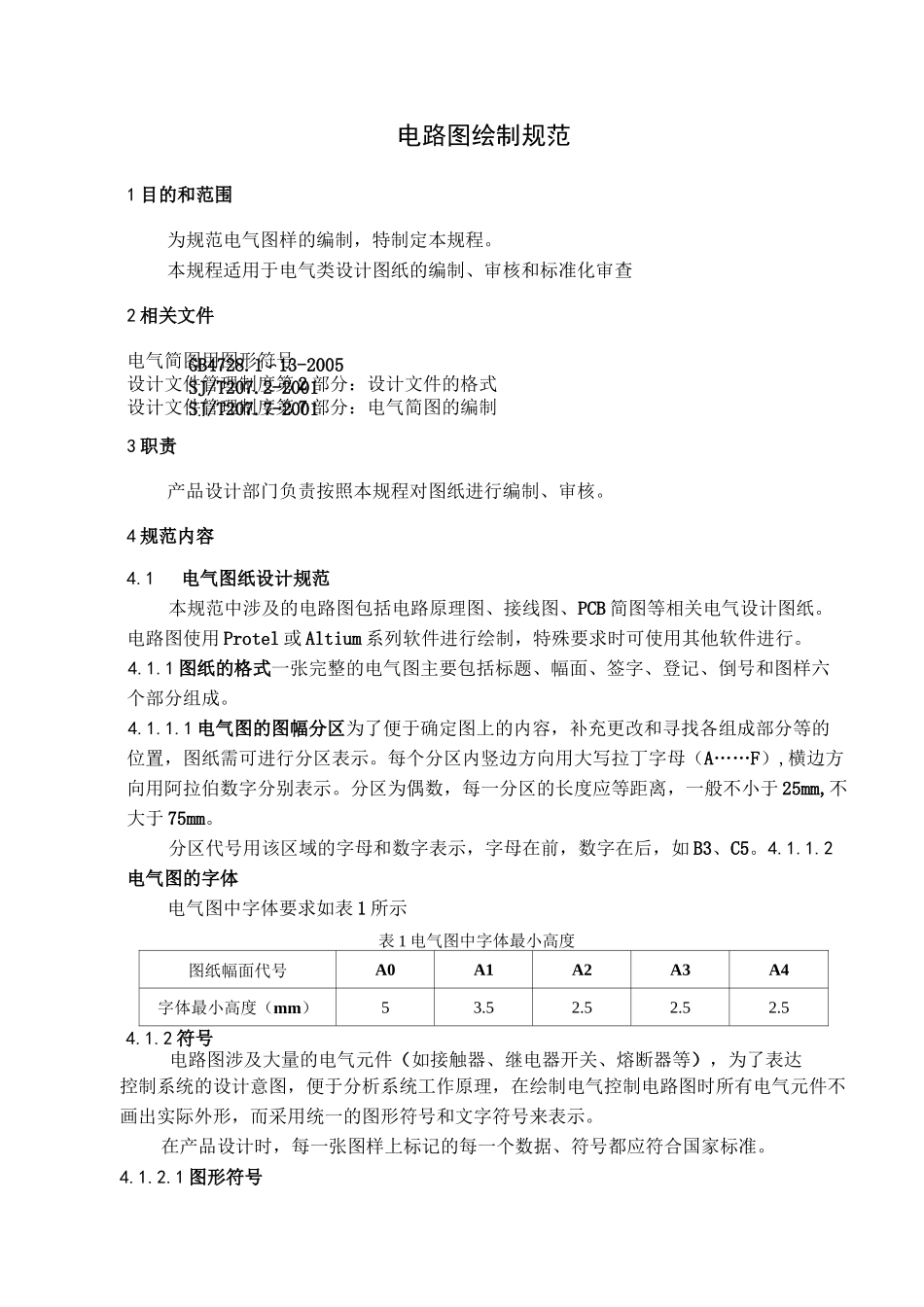

GB4728.1〜13-2005SJ/T207.2-2001SJ/T207.7-2001电路图绘制规范1目的和范围为规范电气图样的编制，特制定本规程。本规程适用于电气类设计图纸的编制、审核和标准化审查2相关文件电气简图用图形符号设计文件管理制度第2部分：设计文件的格式设计文件管理制度第7部分：电气简图的编制3职责产品设计部门负责按照本规程对图纸进行编制、审核。4规范内容4.1电气图纸设计规范本规范中涉及的电路图包括电路原理图、接线图、PCB简图等相关电气设计图纸。电路图使用Protel或Altium系列软件进行绘制，特殊要求时可使用其他软件进行。4.1.1图纸的格式一张完整的电气图主要包括标题、幅面、签字、登记、倒号和图样六个部分组成。4.1.1.1电气图的图幅分区为了便于确定图上的内容，补充更改和寻找各组成部分等的位置，图纸需可进行分区表示。每个分区内竖边方向用大写拉丁字母（A……F）,横边方向用阿拉伯数字分别表示。分区为偶数，每一分区的长度应等距离，一般不小于25mm,不大于75mm。分区代号用该区域的字母和数字表示，字母在前，数字在后，如B3、C5。4.1.1.2电气图的字体电气图中字体要求如表1所示表1电气图中字体最小高度图纸幅面代号A0A1A2A3A4字体最小高度（mm）53.52.52.52.54.1.2符号电路图涉及大量的电气元件（如接触器、继电器开关、熔断器等），为了表达控制系统的设计意图，便于分析系统工作原理，在绘制电气控制电路图时所有电气元件不画出实际外形，而采用统一的图形符号和文字符号来表示。在产品设计时，每一张图样上标记的每一个数据、符号都应符合国家标准。4.1.2.1图形符号a）图形符号的定义电气图形符号是用来表示一个设备或概念的图形、标记或者符号。通常一般是由一般符号、限定符号、符号要素等组成。1）一般符号：用来表示某一类产品及其特征的一种通用符号。如开关、继电器、电动机、电阻等。而热敏电阻、低压断路器、接触器，隔离开关则不是一般符号。一般符号可以单独使用，并可以在一般符号上附加其它符号要素和限定符号，派生出新的符号。2）限定符号：用以提供附加信息的一种加在其他符号上的符号。限定符号一般不代表独立的设备、器件和元件，用来说明某些特征、功能和作用等，限定符号通常不能单独使用。如：在开关的一般符号上加不同的限定符号可构成隔离开关、断路器、接触器、按钮开关、转换开关等。3）符号要素：是具有确定意义的简单图形，用于与其它图形符号组合构成一个设备或概念的完整符号。符号要素不能单独使用。如：真空二极管是由外壳、阴极、阳极和灯丝4个符号要素组成。如：不同功能、类型的主令开关是由开关的一般符号与不同功能的符号要素组成（如按钮开关、紧急开关、以三相电机图形符号为例：旋钮开关等）。O3三相交流电机装置电机三相交流图形符号符号要素一般符号限定符号图1三相电机图形符号示例b）常用图形符号应用的说明1）所有的图形符号，均按无电压、无外力作用的状态示出；2）在图形符号中，某些设备元件有多个图形符号，有优选形、其他形、形式1、形式2等。选用符号的原则：尽可能采用优选形；在满足需要的前提下，尽量采用最简单的形式；在同一图号的图中使用同一种形式。3）符号的大小和图线的宽度一般不影响符号的含义，在有些情况下，为了强调某些方面或者为了便于补充信息，或者为了区别不同的用途，允许采用不同大小的符号和不同宽度的图线。4）为了保持图面的清晰，避免导线弯折或交叉，在不致引起误解的情况下，可以将符号旋转或成镜象放置，但此时图形符号的文字标注和指示方向不得倒5）图形符号一般都画有引线，但在绝大多数情况下引线位置仅用作示例，在不改变符号含义的原则下，引线可取不同的方向。如引线符号的位置影响到符号的含义，则不能随意改变，否则引起岐义。6）在GB4728中比较完整地列出丑了符号要素、限定符号和一般符号，但组合符号是有限的。若某些特定装置或概念的图形符号在标准中未列出，允许通过已规定的一般符号，限定符号和符号要素适当组合，派生出新的符号。7）符号绘制：电气图用图形符号是按网格绘制出来的，但网格未随符号示出。4.1.2.2文字符号文字符号可以分为基本文字符号和辅助文字符号...
