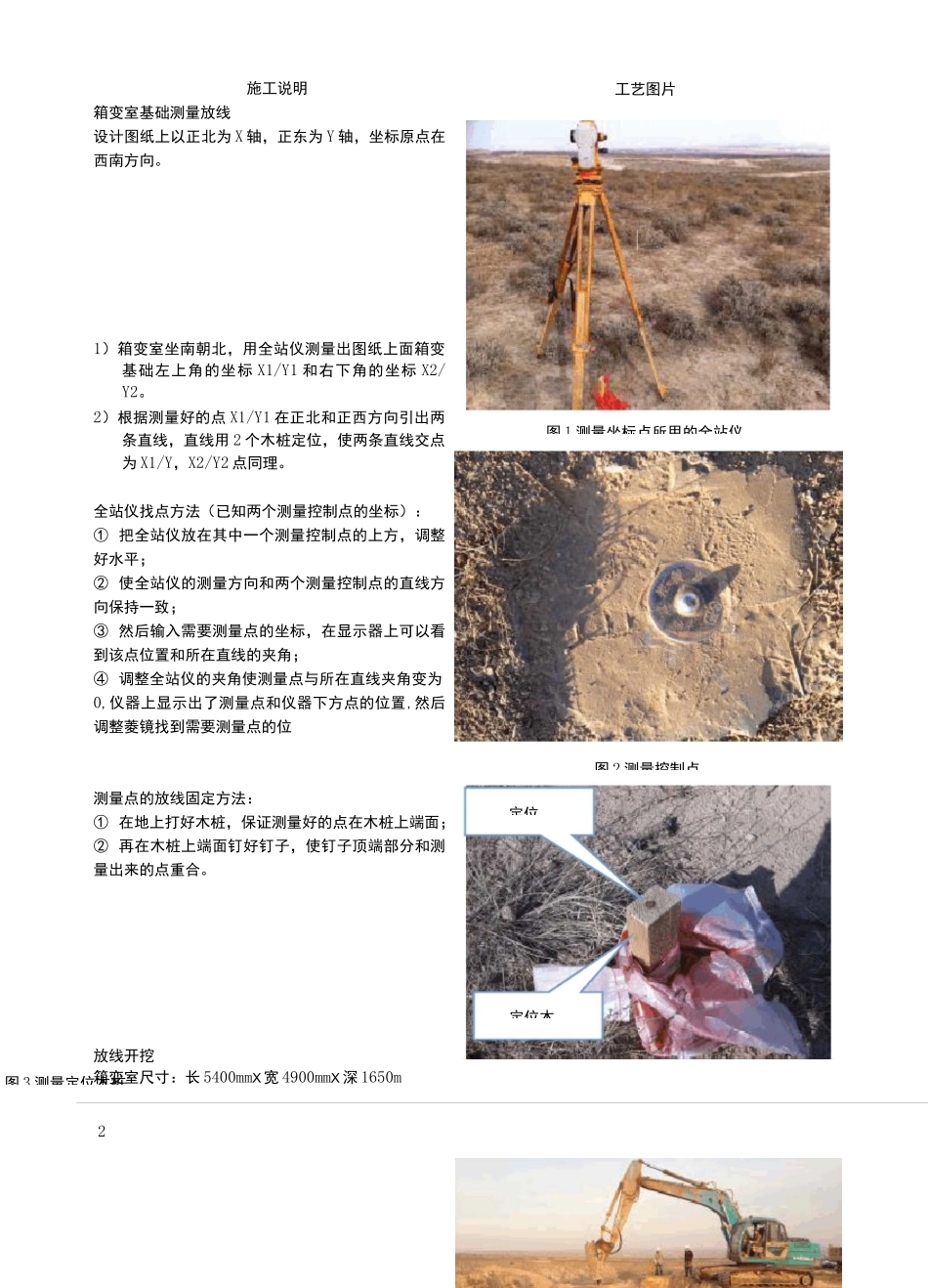

箱变基础施工工艺流程编制：审核：批准：箱变施工工艺流程：2箱变室基础测量放线设计图纸上以正北为X轴，正东为Y轴，坐标原点在西南方向。1）箱变室坐南朝北，用全站仪测量出图纸上面箱变基础左上角的坐标X1/Y1和右下角的坐标X2/Y2。2）根据测量好的点X1/Y1在正北和正西方向引出两条直线，直线用2个木桩定位，使两条直线交点为X1/Y，X2/Y2点同理。全站仪找点方法（已知两个测量控制点的坐标）：①把全站仪放在其中一个测量控制点的上方，调整好水平；②使全站仪的测量方向和两个测量控制点的直线方向保持一致；③然后输入需要测量点的坐标，在显示器上可以看到该点位置和所在直线的夹角；④调整全站仪的夹角使测量点与所在直线夹角变为0,仪器上显示出了测量点和仪器下方点的位置,然后调整菱镜找到需要测量点的位测量点的放线固定方法：①在地上打好木桩，保证测量好的点在木桩上端面；②再在木桩上端面钉好钉子，使钉子顶端部分和测量出来的点重合。放线开挖箱变室尺寸：长5400mmX宽4900mmX深1650m■施工说明I工艺图片图3测量定位木桩图1测量坐标点所用的全站仪图2测量控制点定位定位木图4监督挖机开挖作业1）根据测量点和箱变室基础的尺寸用白灰在地面进行第二次放线，使箱变室基础轮廓涵盖在里面。2）士0.000按逆变器室所在场地最咼点加300mm确定，室内外高差300mm。3）指挥挖机开挖工作，开挖深度要保证在零位以下2050mm。注意：挖机机开挖过程中由于在测量放线中,点X1/Y1和点X2/Y2均可以由两条直线定位,所以垫层浇筑垫层厚为100mm,且垫层上平面为-1.950m（以±0.000为基准）。图5夯实平整开始浇筑箱变基础垫图6垫层浇筑完毕图4监督挖机开挖作业确定直线的2个木桩要保护好，不能被移为或掩埋。在开挖好的箱变基础内，把地面夯实平整。根据定位点坐标X1/Y1和X2/Y2，计算出箱变室基础垫层的位置，用高度为100mm木条把箱变室要浇筑的垫层围好。把木条围好后开始浇筑作业。浇筑完后把垫层基础平面夯实平整。图7垫层画线及钢筋绑扎1)2)3)待24小时候垫层达到性能要求后，根据定位点坐标X1/Y1和X2/Y2，计算出承台基础的位置，然后用墨盒弹出尺寸线条。在垫层上面按图纸尺寸要求，绑扎好承台钢筋。采用HRB400热轧带肋钢筋，直径14mm,水平间距为150mm,共2层。承台建模浇筑及拆模1)2)3)4)根据垫层上面画好的尺寸做好承台外侧模板。在绑扎承台钢筋的时候，绑扎放好墙体周围的竖向钢筋，方便墙体钢筋的绑扎和浇注。内设有集水坑，放好集水坑模具。砼养护完后拆模。注意：箱变室内设有集水坑，尺寸为500mmX500mmX100mm,上端面和承台的上端面在同一个面上。墙体钢筋绑扎及接地墙体钢筋为2层图8承台钢筋绑扎及建模集水坑排水管预埋管图9承台浇注拆模后图7垫层画线及钢筋绑扎图10墙体钢筋绑扎墙体支图11建模完成后图10墙体钢筋绑扎7墙体浇筑及爬梯、预埋件安装1）建模接地兀成以后开始浇筑。2）浇筑完毕后要开始预埋件及爬梯的安装。注意：①由于地势的特殊条件，先把混凝土放入容器内，然后采用吊机把混凝土吊到模板上方浇筑。②浇筑完毕后，要及时安装好预埋件和爬梯，然后进行砼养护。8墙体拆模预埋件一共18个（如图）1）墙体浇筑完毕养护24小时后拆模图12墙体浇筑图13预埋件安装图14墙体拆模后槽钢安装和上端面抹灰1）把槽钢焊接在预埋件上2）焊接好后涂上防锈漆3）涂好防锈漆后然后进行上端面装修抹灰作业图16槽钢焊接和二次灌浆作业爬梯集水坑图15爬梯和集水坑10箱变安装图17箱变基础成品图1箱变接线1）箱变低压侧，采用3X120动力电缆与逆变室的逆变器相连接，共有10根。2）箱变高压侧，3X120（或3X70）动力电缆接线，需特制高压头进行连接。3）箱变低压侧，采用7组控制电缆连接，通往逆变室的控制柜。图21箱变低压侧3X120动力电缆接线1）使用吊车将箱变安装在槽钢上，并固定。图20箱变器安装完毕图u图22箱变高压侧3X120（或3X70）动力电缆接线图23箱变低压侧控制电缆头制作
