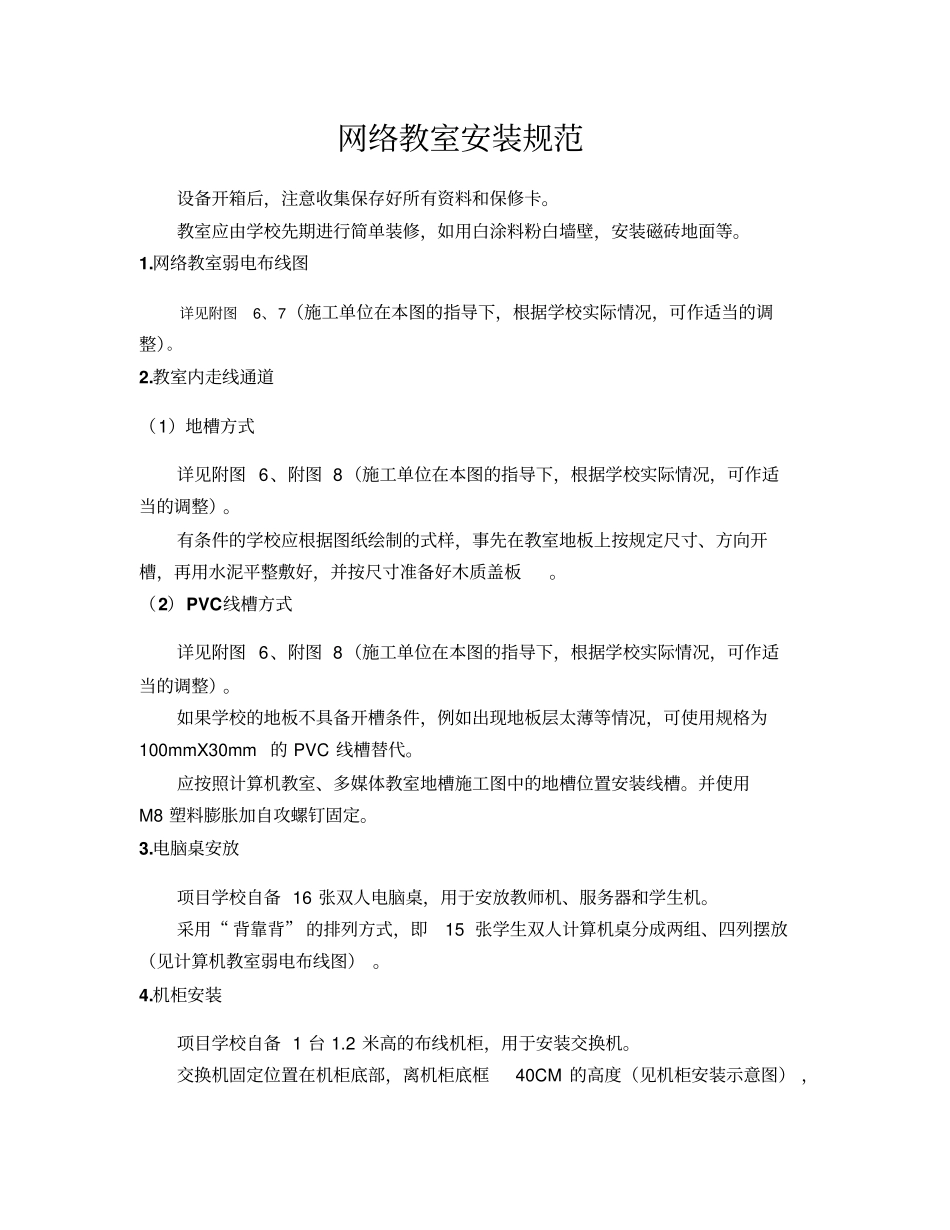

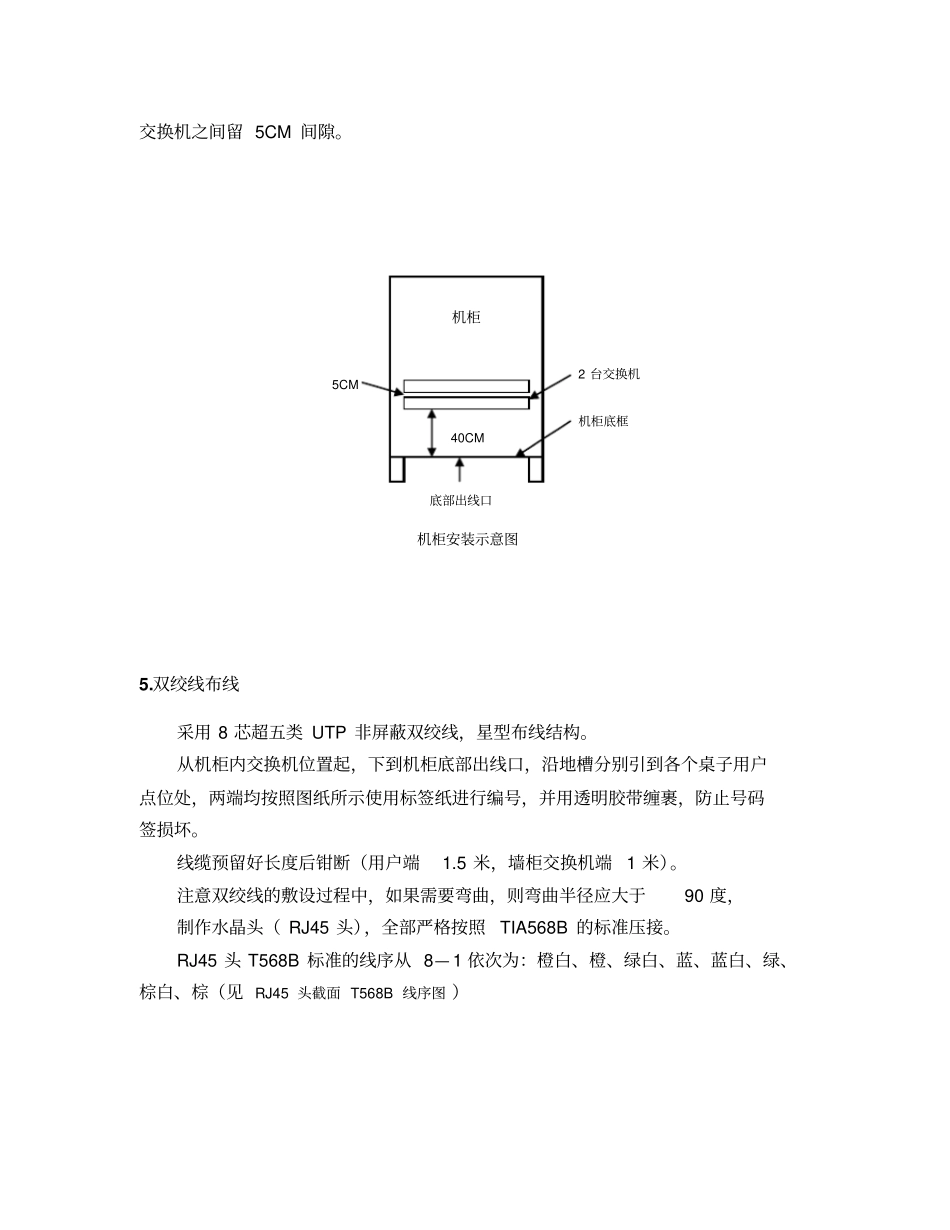

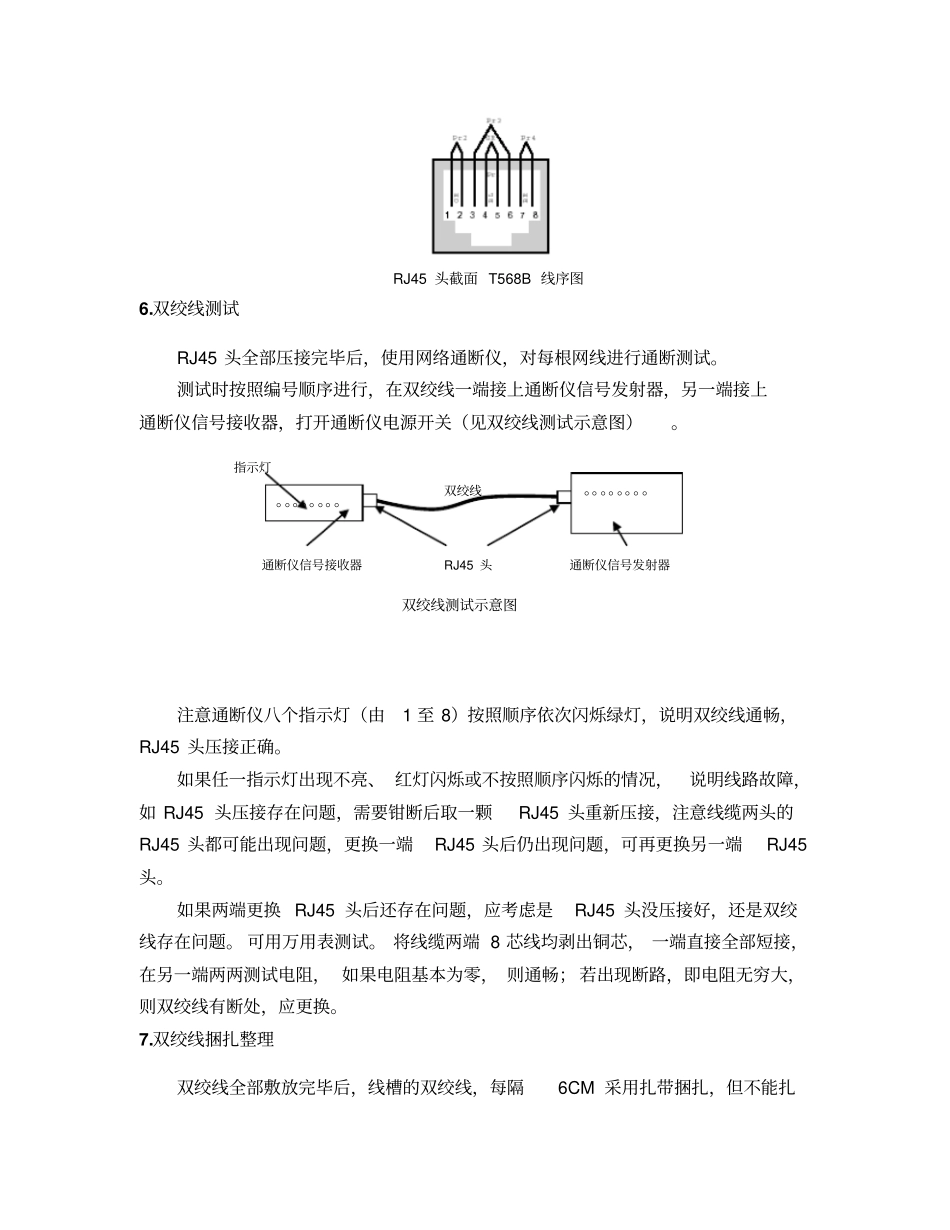

网络教室安装规范设备开箱后，注意收集保存好所有资料和保修卡。教室应由学校先期进行简单装修，如用白涂料粉白墙壁，安装磁砖地面等。1.网络教室弱电布线图详见附图6、7（施工单位在本图的指导下，根据学校实际情况，可作适当的调整）。2.教室内走线通道（1）地槽方式详见附图6、附图8（施工单位在本图的指导下，根据学校实际情况，可作适当的调整）。有条件的学校应根据图纸绘制的式样，事先在教室地板上按规定尺寸、方向开槽，再用水泥平整敷好，并按尺寸准备好木质盖板。（2）PVC线槽方式详见附图6、附图8（施工单位在本图的指导下，根据学校实际情况，可作适当的调整）。如果学校的地板不具备开槽条件，例如出现地板层太薄等情况，可使用规格为100mmX30mm的PVC线槽替代。应按照计算机教室、多媒体教室地槽施工图中的地槽位置安装线槽。并使用M8塑料膨胀加自攻螺钉固定。3.电脑桌安放项目学校自备16张双人电脑桌，用于安放教师机、服务器和学生机。采用“背靠背”的排列方式，即15张学生双人计算机桌分成两组、四列摆放（见计算机教室弱电布线图）。4.机柜安装项目学校自备1台1.2米高的布线机柜，用于安装交换机。交换机固定位置在机柜底部，离机柜底框40CM的高度（见机柜安装示意图），交换机之间留5CM间隙。5.双绞线布线采用8芯超五类UTP非屏蔽双绞线，星型布线结构。从机柜内交换机位置起，下到机柜底部出线口，沿地槽分别引到各个桌子用户点位处，两端均按照图纸所示使用标签纸进行编号，并用透明胶带缠裹，防止号码签损坏。线缆预留好长度后钳断（用户端1.5米，墙柜交换机端1米）。注意双绞线的敷设过程中，如果需要弯曲，则弯曲半径应大于90度，制作水晶头（RJ45头），全部严格按照TIA568B的标准压接。RJ45头T568B标准的线序从8—1依次为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕（见RJ45头截面T568B线序图）机柜2台交换机40CM机柜底框底部出线口机柜安装示意图5CM6.双绞线测试RJ45头全部压接完毕后，使用网络通断仪，对每根网线进行通断测试。测试时按照编号顺序进行，在双绞线一端接上通断仪信号发射器，另一端接上通断仪信号接收器，打开通断仪电源开关（见双绞线测试示意图）。注意通断仪八个指示灯（由1至8）按照顺序依次闪烁绿灯，说明双绞线通畅，RJ45头压接正确。如果任一指示灯出现不亮、红灯闪烁或不按照顺序闪烁的情况，说明线路故障，如RJ45头压接存在问题，需要钳断后取一颗RJ45头重新压接，注意线缆两头的RJ45头都可能出现问题，更换一端RJ45头后仍出现问题，可再更换另一端RJ45头。如果两端更换RJ45头后还存在问题，应考虑是RJ45头没压接好，还是双绞线存在问题。可用万用表测试。将线缆两端8芯线均剥出铜芯，一端直接全部短接，在另一端两两测试电阻，如果电阻基本为零，则通畅；若出现断路，即电阻无穷大，则双绞线有断处，应更换。7.双绞线捆扎整理双绞线全部敷放完毕后，线槽的双绞线，每隔6CM采用扎带捆扎，但不能扎RJ45头截面T568B线序图。。。。。。。。。。。。。。。。指示灯通断仪信号接收器通断仪信号发射器RJ45头双绞线双绞线测试示意图得太紧，不能改变双绞线的几何形状，防止损坏线缆（见双绞线捆扎示意图）。若采用PVC线槽方式，则不需要捆扎，直接用线槽盖盖住即可。机柜内双绞线采用扎带捆扎。应根据实际情况，适当增大捆扎密度，并用将双绞线束固定在机柜内，保持机柜内线缆整洁美观（见机柜内双绞线捆扎示意图）。8.计算机教室强电布线图详见附图9（施工单位在本图的指导下，根据学校实际情况，可作适当的调整）。9.强电施工项目学校应使用≥16mm2的铜线，向教室内引入电源，并制作强电柜。强电的火线、零线、地线应选用不同颜色的电线，以示区分。所有电线的安装应按照有关电工技术标准的规定安装，并保持电线的横平竖直。电线采用穿φ32PVC管安装，保持该PVC管与PVC塑料盖槽距离≥30CM，双绞线捆扎示意图(扎带间距6CM)机柜2台交换机机柜内双绞线捆扎示意图双绞线扎带捆扎、固定扎带捆扎，入地槽(或线槽)底部出线口并采用φ32的管卡固定。PVC管内主干火线、零线采用10mm2的电源线，地线采用4mm2的电源线。分支采用1.5mm2的电源线。...
