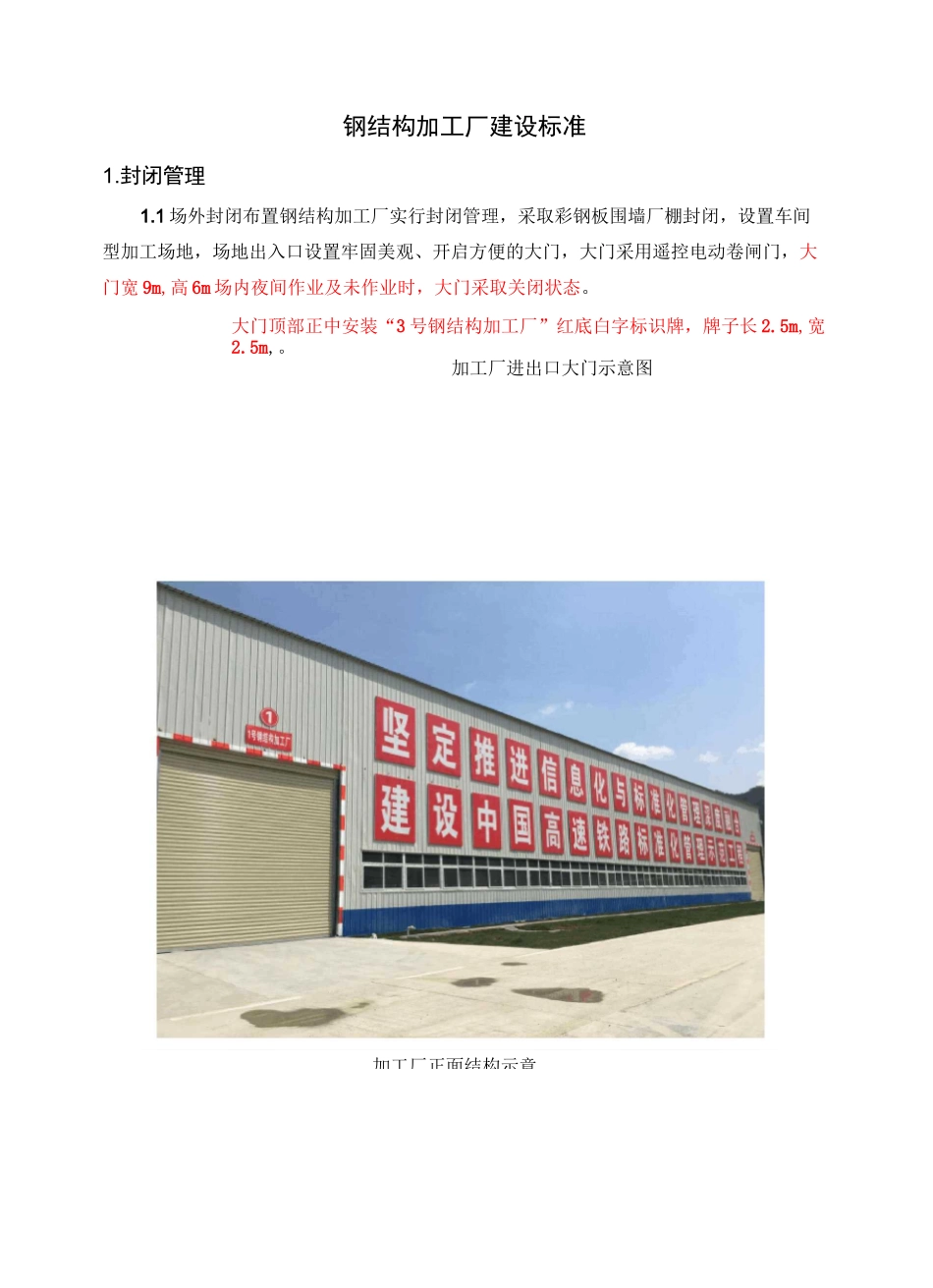

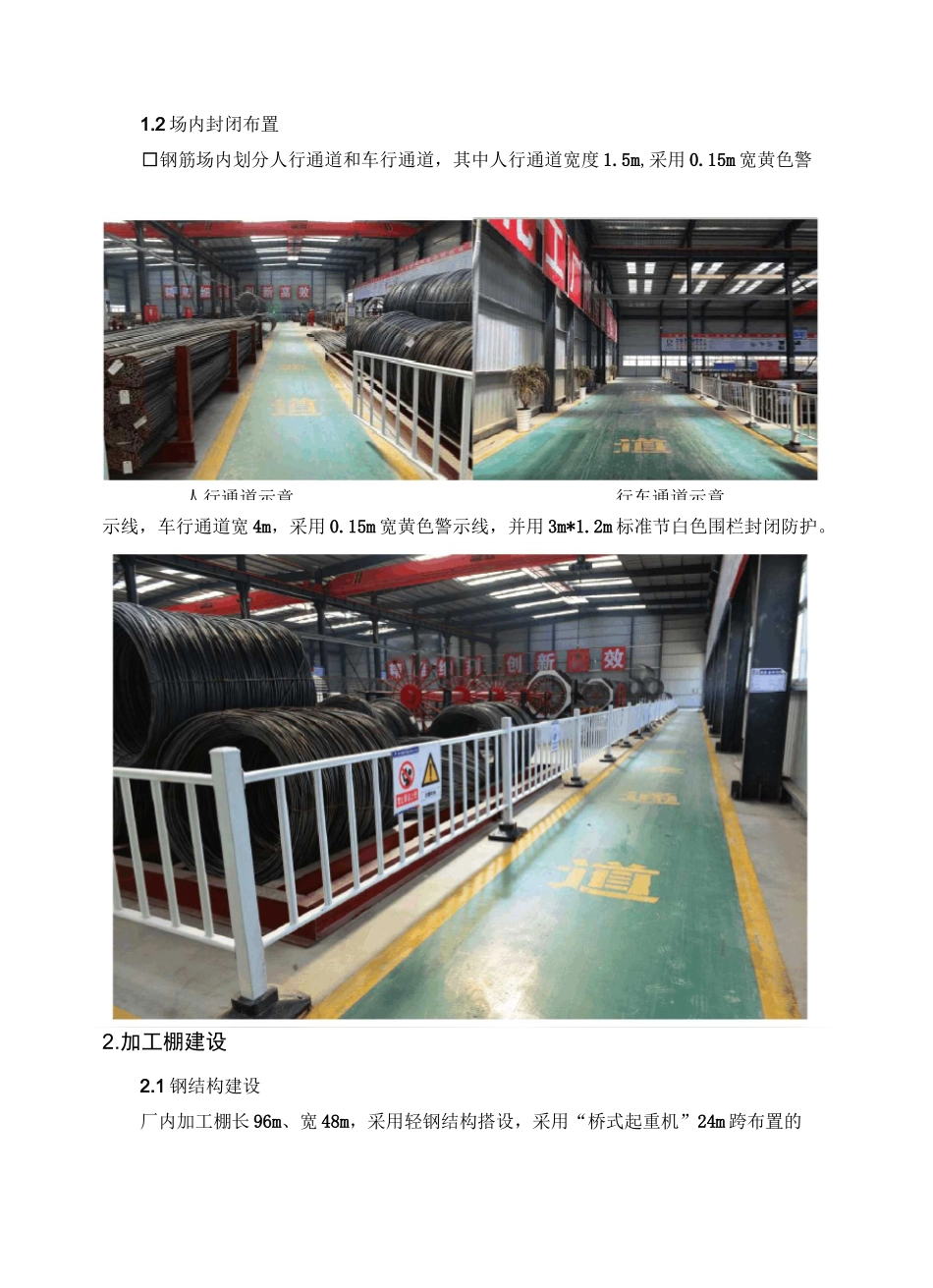

ia"加工厂正面结构示意钢结构加工厂建设标准1.封闭管理1.1场外封闭布置钢结构加工厂实行封闭管理，采取彩钢板围墙厂棚封闭，设置车间型加工场地，场地出入口设置牢固美观、开启方便的大门，大门采用遥控电动卷闸门，大门宽9m,高6m场内夜间作业及未作业时，大门采取关闭状态。大门顶部正中安装“3号钢结构加工厂”红底白字标识牌，牌子长2.5m,宽2.5m,。加工厂进出口大门示意图IMlOISI高行车通道示意人行通道示意1.2场内封闭布置□钢筋场内划分人行通道和车行通道，其中人行通道宽度1.5m,采用0.15m宽黄色警示线，车行通道宽4m，采用0.15m宽黄色警示线，并用3m*1.2m标准节白色围栏封闭防护。2.加工棚建设2.1钢结构建设厂内加工棚长96m、宽48m，采用轻钢结构搭设，采用“桥式起重机”24m跨布置的门式钢架厂房，柱距6.0m,立柱高10.55m（行吊位置高&55m）,长度可根据实际需求确定，屋顶采用可拼装式结构构件，24m跨式钢架屋架分别为12m+12m法兰盘螺栓联结而成，场内采光以顶部采光板加两侧窗户具体设计图纸详见图4、附图5。顶棚采光板及通风位置2.2标准化文明建设悬挂各种机械操作规程、安全规范和安全警示标志、质量规范、加工大样图、安全质量标语等。各种机械加工设备均挂设“机械设备二维码标识牌”和“安全操作规程牌”，加工车间的出口正上方悬挂LED显示屏（3.5X7m））,显示场内主要负责人、工作内容及主要风险源。加工车间的进口处挂设“钢结构厂风险源公式牌”，信息公示牌。场内路边放置盆通怏窗户’单握单玻塑钢外平开高窗・窗合机800・奩高伽・每六米跨內有四扇可开用鳳开启用宽度为血:;EU3厂房侧边结构示意图景绿化。安全文明施工牌（宽度2.5m，长度根据实际长度确定，底部离地4m）机械设备及操作规程牌（机械设备标识牌尺寸为0.3m*0.4m、操作规程牌尺寸0.5m*0.7m,左上角张贴二维码标识）（LED显示屏尺寸为3.5X7m）信息公示牌悬挂高度以人方便更换张贴二维码为宜厂内盆景绿化示意图3.场地硬化钢结构加工厂内按照使用功能分II级硬化：I类硬化区（表层50cm厚C30钢筋混凝土砼，底层为50cm混渣）用于原材料存放区及加工区；II类硬化区（表层25cmC20砼，底层为30cm混渣）、用于重车通行的主道路。II厂内硬化地面示意图4.材料堆放□统一设立原材料仓储集中堆码、加工区，各类物资应按品种、规格堆码整齐、稳妥，不得乱堆乱放和超高堆放，做到一头齐、一条线，砂石成堆，场地整洁，无铁碎杂物。金属、木材及构配件等底部应按规定加设垫块，并应符合下列要求：①易于滑滚的材料堆放必须捆绑牢固，高度不得超过2m。②用人工堆放袋装材料时，其高度不得超过1.5m。③堆放钢板及钢杆件时，其高度不得超过lm,钢杆件每层应用垫木隔开④原材料存储台采用工字钢（I22a）作为支撑架，工钢、角钢、钢筋（线材）储存台间距为2m,储存台每间隔2m预埋1.5m高竖向18#工字钢;钢板存放区储存台间距为2m。钢筋（圆盘）储存台间距为lm，储存台外侧预埋1.6m高竖向18#工字钢。存储台工字钢涂刷红白相间反光漆，I22a工字钢刷漆间距1.0m,18#工字钢刷漆间距0.2m。钢板储存台（参考钢筋（圆盘）储存台（参考钢板储存区示意钢筋（圆盘）储存区示意图⑤模板、脚手架等周转材料，选择在装卸、取用、整理方便和靠近拟建工程地方放置。钢筋（线材）储存台大样图钢筋（线材）储存区示意图成品钢筋笼存储区示意图□施工现场的各种分区存放并设置标识牌。功能分区标识牌尺寸为1.0mX0.5m,标识牌内容为双面，安装在立柱上，下缘距地面2.0m，标识明显。分区标识标牌示意图□材料标识牌应标明材料名称、规格、数量、生产厂家（产地）、进场日期、检验状态等内容，尺寸为30X40cm可支立，左、右上角各留有动态二维码。材料标识牌示意图5.场内区域划分钢结构加工厂跟据使用需求分为桥梁加工厂、隧道加工厂，每个加工厂内按照使用功能进行分区设置，分区平面布置图见附图一。配置起重设备，各分区面积主要是根据原材尺寸和设备摆放位置及存放需求来确定，应有足够空间。各区域在醒目的位置设置区域标识，并在地上画出分区线，分区线采取15cm黄漆涂刷；各类原材、半成品、成品分类堆放整齐，并用标识牌标识清楚。厂内区域划分布置...
