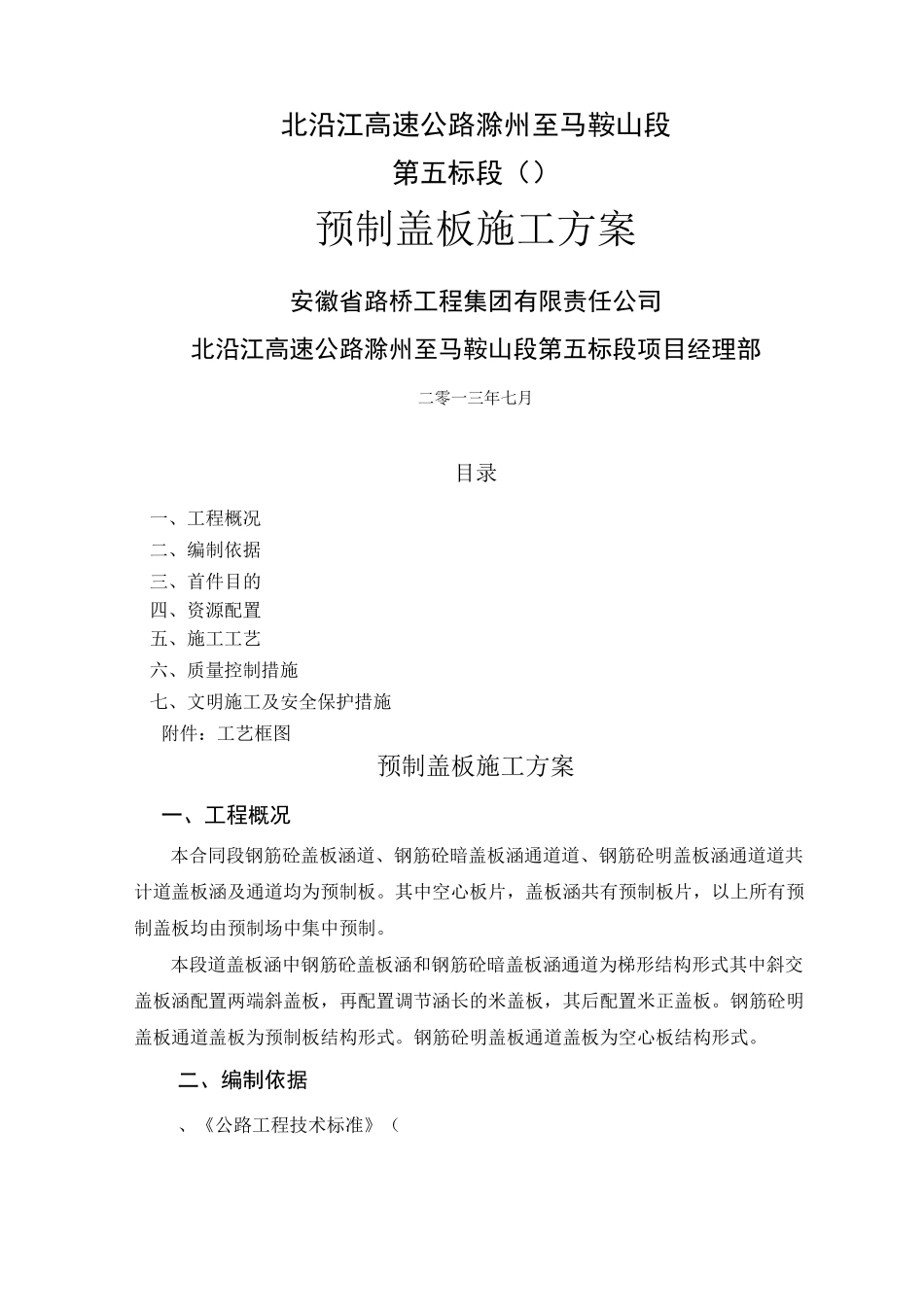

北沿江高速公路滁州至马鞍山段第五标段（）预制盖板施工方案安徽省路桥工程集团有限责任公司北沿江高速公路滁州至马鞍山段第五标段项目经理部二零一三年七月目录一、工程概况二、编制依据三、首件目的四、资源配置五、施工工艺六、质量控制措施七、文明施工及安全保护措施附件：工艺框图预制盖板施工方案一、工程概况本合同段钢筋砼盖板涵道、钢筋砼暗盖板涵通道道、钢筋砼明盖板涵通道道共计道盖板涵及通道均为预制板。其中空心板片，盖板涵共有预制板片，以上所有预制盖板均由预制场中集中预制。本段道盖板涵中钢筋砼盖板涵和钢筋砼暗盖板涵通道为梯形结构形式其中斜交盖板涵配置两端斜盖板，再配置调节涵长的米盖板，其后配置米正盖板。钢筋砼明盖板通道盖板为预制板结构形式。钢筋砼明盖板通道盖板为空心板结构形式。二、编制依据、《公路工程技术标准》（四、、《公路桥涵地基与基础设计规范》（）、《公路桥涵施工技术规范》（）、《高速公路施工标准化技术指南》（第四分册桥梁工程）、《北沿江高速公路滁州至马鞍山段两阶段施工设计文件》（第五标段第四册第一分册）三、首件目的通过预制盖板首件工程的施工，取得相关技术参数，确定施工方案的可行性和施工工艺的合理性，为后续同类工程的施工、质量控制盒安全管理起到示范作用为施工全面展开做好“样板引路”资源配置主要机械及设备配置机械名称规格型号单位数量组合钢模M2100汽车式起重机QY-25台1装载机ZL50G台1电焊机BX3-120台4钢筋调直机台钢筋弯曲机台钢筋切断机台试验设备套砼罐车辆振捣棒型台平板振动器型台序号姓名职务负责内容项目经理总指挥、施工管理人员配备项目总工总技术负责项目副经理现场指挥工程部长现场技术负责人试验室主任试验负责人安全部长施工安全负责人材料部长材料购置及验收设备管理部部长现场机械设备与管理、试验准备：试验准备工作已完善。、材料准备：物资部根据试验室提供的配合比做好施工所有材料的进场前的检测检验工作。①水泥采用盘固股份有限公司产・。②碎石采用，产地：和县富源石料厂。③砂采用金河口砂石厂的中砂。⑤钢筋：日照钢铁股份集团有限公司产钢筋e,及钢筋屮。⑥存储需设置防雨、防潮、防尘的专用储存库。劳动力配备类别人数负责内容作业班长2班组生产进度、质量、安全模板工10安装模板钢筋工10制作、焊接钢筋砼浇筑工3盖板浇筑电工2电器设备维修吊车司机2吊车操作及保养起重工2吊车起重指挥五、施工工艺为保证预制盖板施工质量，在施工前要求对人、机、料进行周密的安排布置，严格控制进场原材料质量，提高现场施工技术人员特别是一线操作工人的技术水平。、钢筋制作安装（）钢筋的加工：钢筋加工前应对钢筋表面的油渍，漆皮、鳞锈等清除干净，成盘钢筋和弯曲钢筋均应调直。（）严格按照设计图纸的图示尺寸进行下料制作，园钢制作箍筋应按图示尺寸制作弯勾，弯钩的弯曲直径应大于受力主筋的直径，且小于箍筋直径的倍。弯钩平直部份的长度，为箍筋直径的倍，弯钩的形式，按设计图纸进行加工。（）钢筋的接长：钢筋的接长采用搭接电弧焊，单面搭接焊长度为倍，双面搭接焊长度为倍。两钢筋搭接端部应预先折向一侧，使两接合钢筋轴线一致。受力钢筋焊接接头应设置在内力较小处，并错开布置，两接头间的距离不小于倍搭接长度，在接头长度区段内，同一根钢筋不得有两个接头，配置在接头长度区段内的受力钢筋，其受拉区的接头截面积占总面积的。（）钢筋的安装：钢筋安装采用人工绑扎成形的方法：钢筋交叉点采用镀锌铁丝进行绑扎，箍筋弯钩的叠合处，沿长度方向置于上面交错布置。（）钢筋安装好后，应在钢筋与模板之间设置垫块，垫块应与钢筋扎紧，并互相错开，钢筋保护层厚度应符合设计和规范要求。、模板工程；木工程采用钢模和木模，基施工顺序为；木模制作抄平放线钢模或木模板安装校核检查验收。（）木模板制作前应选料，节痕处大于模板三分之一不得使用，模板安装时应根据预制构件的几何尺寸进行定位安装。并在模板上用卡子卡牢，有间隙处用木块加固。模板支好后，应进行校核，测得模板的平整度、几何尺寸及对角线，符合要求和规定后，方可进入下道工序。（）钢模板安装...
