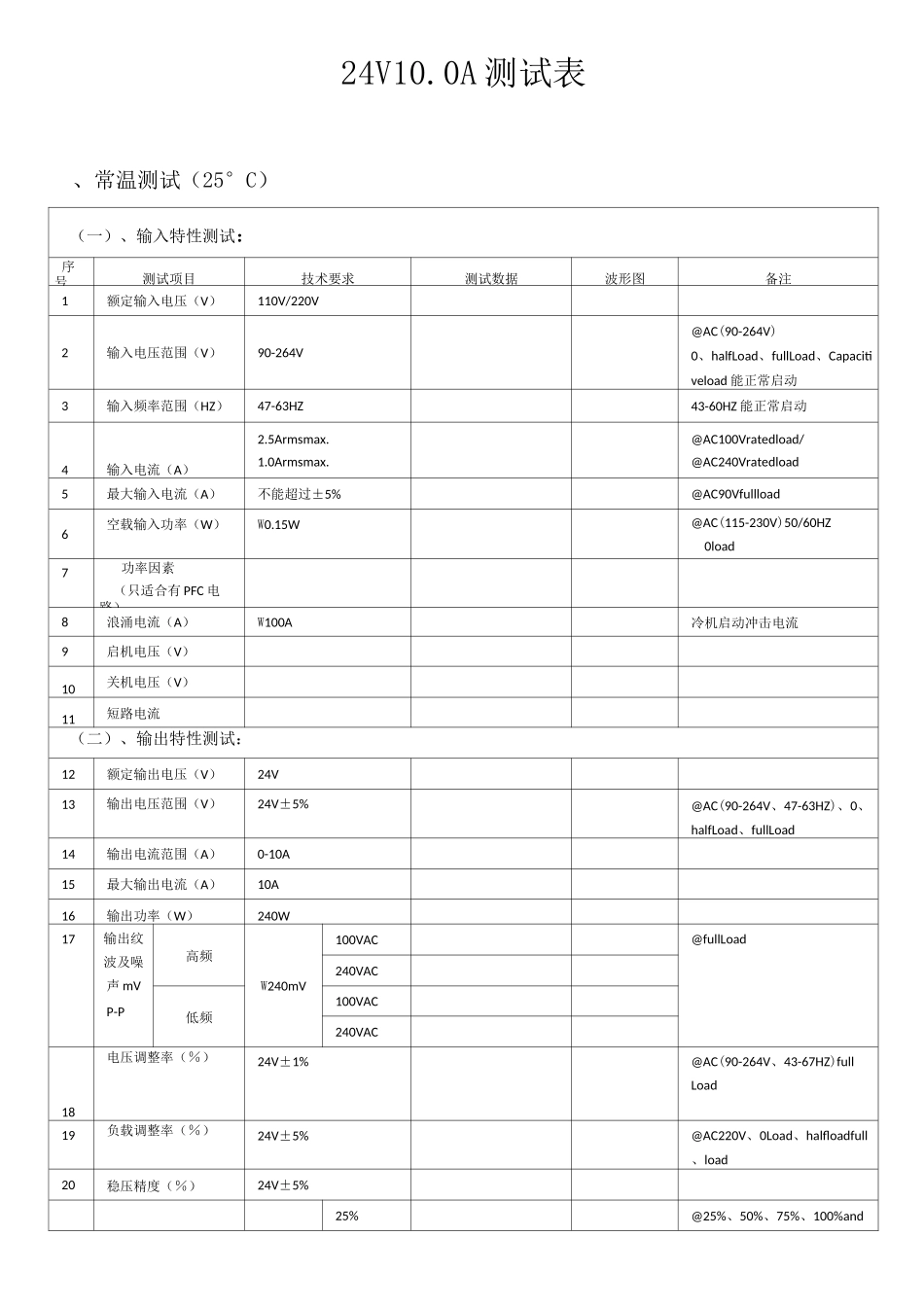

24V10.0A测试表、常温测试（25°C）（一）、输入特性测试：序号测试项目技术要求测试数据波形图备注1额定输入电压（V）110V/220V2输入电压范围（V）90-264V@AC(90-264V)0、halfLoad、fullLoad、Capacitiveload能正常启动3输入频率范围（HZ）47-63HZ43-60HZ能正常启动4输入电流（A）2.5Armsmax.1.0Armsmax.@AC100Vratedload/@AC240Vratedload5最大输入电流（A）不能超过±5%@AC90Vfullload6空载输入功率（W）W0.15W@AC(115-230V)50/60HZ0load7功率因素（只适合有PFC电路）8浪涌电流（A）W100A冷机启动冲击电流9启机电压（V）10关机电压（V）11短路电流（二）、输出特性测试：12额定输出电压（V）24V13输出电压范围（V）24V±5%@AC(90-264V、47-63HZ)、0、halfLoad、fullLoad14输出电流范围（A）0-10A15最大输出电流（A）10A16输出功率（W）240W17输出纹波及噪声mVP-P高频W240mV100VAC@fullLoad240VAC低频100VAC240VAC18电压调整率（％）24V±1%@AC(90-264V、43-67HZ)fullLoad19负载调整率（％）24V±5%@AC220V、0Load、halfloadfull、load20稳压精度（％）24V±5%25%@25%、50%、75%、100%and21整机效率（％）±88%50%averaged@ratedvolt75%100%average22开机延时时间（S）W2S@ratedvolt、fullload冷机23关机延时时间（mS）三10mS@ratedvolt、fullload24开关机测试6次/min、保证不损坏适配器@90V-264Vfull47-60HZ25容性负载±2000uF@ratedvolt、fullload26开机过冲幅度（％）W10%@ratedvolt、fullload关机过冲幅度（％）W10%27容性负载开机过冲幅度（％）W10%@ratedvolt、fullloadCapacitiveload容性负载关机过冲幅度（％）W10%28开机上升时间（S）W20mS@0load、fullload29关机下降时间（S）W10mS@0load、fullload30动态负载动态响应过冲（％）25%-50%Di/dt=1A/mS50%-75%动态响应恢复时间（uS）25%-50%50%-75%（三）、保护特性测试：31输出过流保护（A）三A@100-240VAC32短路保护输出关断@100-240VAC、0、fullload33输出过压保护三V@100-240VAC、0、fullload34过温保护（°C）35过温保护恢复（°C）（四）、环境适应性测36存蓄温度湿度-20-80C10-95%RH37工作温度-10C-40C38工作湿度20-80%RH39温度系数±0.05%/C40低温启动测试@90-264VAC41低温开关机测试@90-264VAC、fullload42煲机测试@25C±2连续工作43老化测试@40C±2连续工作（五）、安全和EMC标准44安全标准IEC62368-1(ed.2)、UL62368-1(ed.2)、IEC60950-1(ed.2)+A1+A2、UL60950-1(ed.2)45EMC标准EN55022ClassBFCCPart15ClassB46抗电强度输入对输出AC3200V/1min/5mA输入对大地AC1500V/1min/5mA绝缘电阻输入对输出三20MQ@500VDC输入对大地三20MQ@500VDC47漏电流W0.25mA（六）可靠性和质量控制48老化@40/AC120V/60HZ/80%-100%load/4H49跌落测试1m高自由跌落，每个面跌落一次50耐振动振动HZ：按X、Y、Z三个方向，每个轴向30min51THD（七）机械特性52外盒材料塑料53外形尺寸L170*W79*H41mm54外盒颜色黑色55适配器重量650g(约)56输入接口IEC60320-1C1457直流输出线A、输出线UL2468、AWG14、盒外长度1米（无红磷）B、输出插头型号3*6.5*11mm、母头直插C、输出插头中心线极性正极D、灵活性测试E、拉力测试将直流电源线插头和衬套固定，静负荷20p,持续60秒，直流电源线无异常输出插头中心线极性空载功耗：输入电压及频率：空载输入电流空载功率短路输入电流短路功率90/47100/50115/50150/50180/50200/50230/50264/60输入电压范围：在以下情况下反复开关机能正常启动输入电压范围（25°C）输入电压（VAC）90110180220240264负载组合（A）输出电压（VDC）02.557.510电压调整率：输入电压范围（25°C）输入电压VAC）90110150180200220240264负载（A）输出电压（VDC）10负载调整率：输入电压常温（25C）输入电压（VAC）220负载组合（A）输出电压（VDC）02.557.510效率测试：开关机延时、上升下降时间、开关机过冲幅度输入电压负载开机延时关机延时开机上升时间及过冲关机下降时间及过冲容性负载开机关机90满载半载空载115满载半载空载150满载半载空载230满载半载空载264满载半载空载短路开机和开机后短路保护输入电压过流保护短路保护115230纹波和噪声：输入电压（V）输入频率（HZ）空载（0A）半载（5A）满载（10A）低频高频低频高频低频高频90100110130150180200220240264温升测试表：环境温度25°C最大温度测试结果输入电压/负载元器件元器件位置标准最大温度实测温度C实测温度CX电容CX101电感LF101LF102L101LF201变压器T1T2桥堆BD101MOS管Q101Q201Q202Q204Q205滤波电容EC1EC203EC204EC205涤纶电容C101C102二极管D101D102温升平衡前后记录情况：Vin(V)Iin(A)Pin(W)lout(A)Vout(V)Pout(W)PFEff%纹波Iin(A)Pin(W)Vout(V)Pout(W)PFEff%纹波22010.09010.026410.0高温（40°C）22010.09010.026410.0
