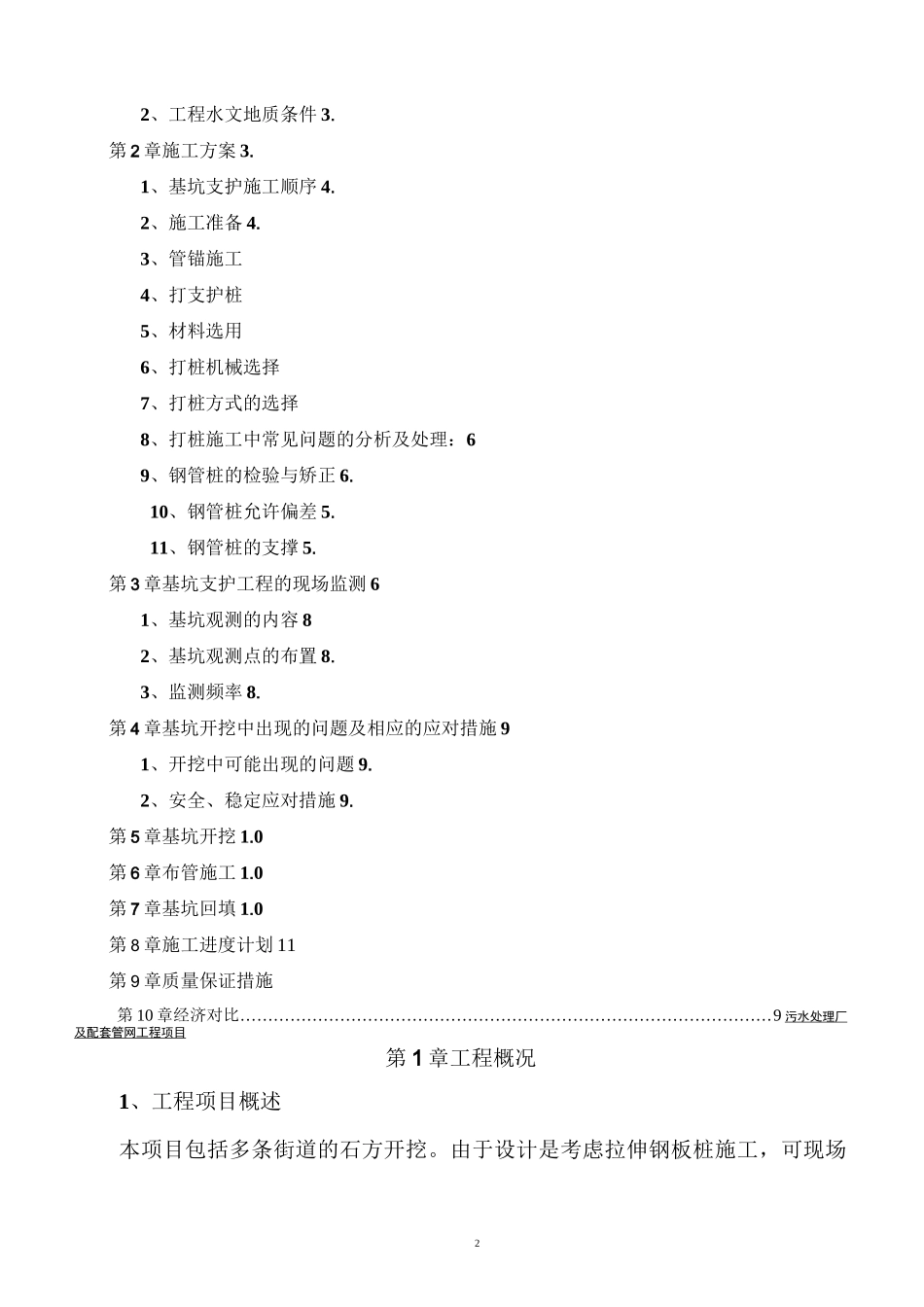

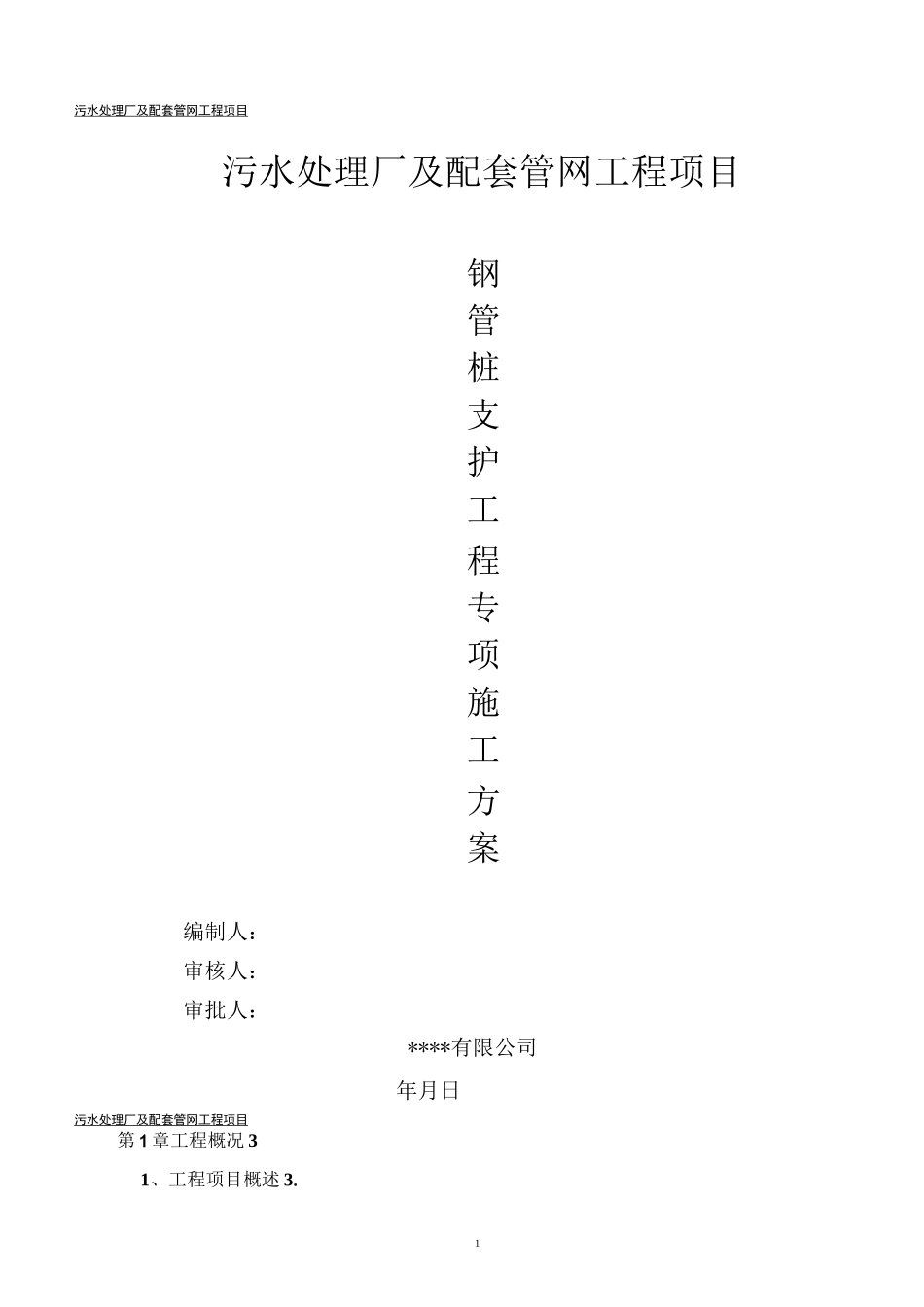

1污水处理厂及配套管网工程项目污水处理厂及配套管网工程项目钢管桩支护工程专项施工方案编制人：审核人：审批人：****有限公司年月日污水处理厂及配套管网工程项目第1章工程概况31、工程项目概述3.22、工程水文地质条件3.第2章施工方案3.1、基坑支护施工顺序4.2、施工准备4.3、管锚施工4、打支护桩5、材料选用6、打桩机械选择7、打桩方式的选择8、打桩施工中常见问题的分析及处理：69、钢管桩的检验与矫正6.10、钢管桩允许偏差5.11、钢管桩的支撑5.第3章基坑支护工程的现场监测61、基坑观测的内容82、基坑观测点的布置8.3、监测频率8.第4章基坑开挖中出现的问题及相应的应对措施91、开挖中可能出现的问题9.2、安全、稳定应对措施9.第5章基坑开挖1.0第6章布管施工1.0第7章基坑回填1.0第8章施工进度计划11第9章质量保证措施第10章经济对比……………………………………………………………………………………9污水处理厂及配套管网工程项目第1章工程概况1、工程项目概述本项目包括多条街道的石方开挖。由于设计是考虑拉伸钢板桩施工，可现场3沟槽开挖后发现均为中风化岩，拉伸钢板桩施工无法实施。现拟采用钢管桩支护。经现场勘察、研究，拟计划采用钻孔机钻孔后埋入①114钢管，然后注浆，固化后，开挖至路面下一米处采用［10槽钢与钢管焊接连成一片，槽边挂钢丝网，然后高压喷锚进行基坑防护。然后，再进行下部石方开挖，支护、喷锚。部分路段深度超过3.5米以上，炮机炮过后边坡不规则锯齿形状，中间夹层强风化容易塌方时，在距底坑两米处加载Q325B螺纹圆做第二道钢支撑围护，必要时，钢管内侧加入模板，以达到挡土、防止塌方伤人的目的。2、工程地质条件本项目为镇墟道路改造，部分街道比邻民房，其施工环境为道路狭窄，车流量、人流量大。本项目的永兴镇、石山镇地勘报告显示，路基以下0.5米为强风化岩，但我方施工中实际遇到中风化岩中间夹带火山岩，施工难度极为艰难。边坡垮塌不停，炮机一个台班仅能破除5米沟槽长度，且破除后中风化岩端面成锯齿形，突出沟槽面的石头连着居民水沟，要想把突出的石头挖除又会危机排水沟及居民房子。第2章施工方案管线施工（土方开挖、管线铺设）中的管线基坑边坡稳定是工程中的一个重点，基坑开挖支护设计院考虑拉伸钢板桩施工，可现场沟槽开挖后发现均为中风化岩，拉伸钢板桩支护施工无法实施。因本工程基坑开挖深度达到3-7米，为保污水处理厂及配套管网工程项目证管线基坑开挖边坡的稳定，拟采用管线基坑边钢管桩的临时加固防护措施，确保基坑边坡在施工过程中不致垮塌。预设长度6-8米钢管桩。钢板桩设置要点：先用专业钻孔机在基坑路面钻①130钻孔，深7-9米。间4隔800MM再钻①130钻孔，埋入①114钢管，然后注浆，注入C25细石混凝土，待固化后，在距路面以下1米、距沟槽底2米处，整排钢管与槽钢焊成两道支撑，边坡锚入DN50*6锚杆@1500MM，孔径320MM，L=3000MM，挂@200*200钢丝网后,使用高压旋喷C20水泥砂浆护坡，使破碎的岩石与钢丝网、砂浆连成一片，确保不会发生成片塌方；钢管桩沿管线两侧连续设置成封闭的支护；钢管桩支护图污水处理厂及配套管网工程项目2、施工准备2.1根据施工图纸测量放线，确定基坑边线，然后撒白灰线，作为打钢管桩5之依据。基坑开挖深度3-7m,根据施工经验暂定打桩深度为6m、9m,钢管桩入土深度为lm,钢管桩形成一道封闭的帷幕。2.2做好临建设施和安全、文明措施,做好施工时的用水、用电准备工作。2.3做好施工机械及设备的调试运转工作。2.4将施工范围内各种杂物、电缆、水管等清理及移位,将钢管桩位置清理干净。3、打钢管桩由于施工环境较窄,基坑开挖较深,不具备自然放坡条件,为确保开挖时基坑内施工作业的安全和对周围建、构筑物及市政设施的正常使用造成影响及危害该管线基坑支护结构选择钢管桩,在管内注浆,然后挂@200*200钢丝网,采用DN50*6锚杆@1500MM,孔径320MM,L=3000MM然后用80厚C20喷浆护坡。它具有强度高,结合紧密,堵水性好,速度快等特点。4、材料选用：采用①114钢管桩。5、钻孔、打桩机械选择根据工程规模、土质情况、作业能力,作业环境打钢管桩,采用振动液压钻孔机械钻孔，然后采用PC400履带式挖土机带油...
