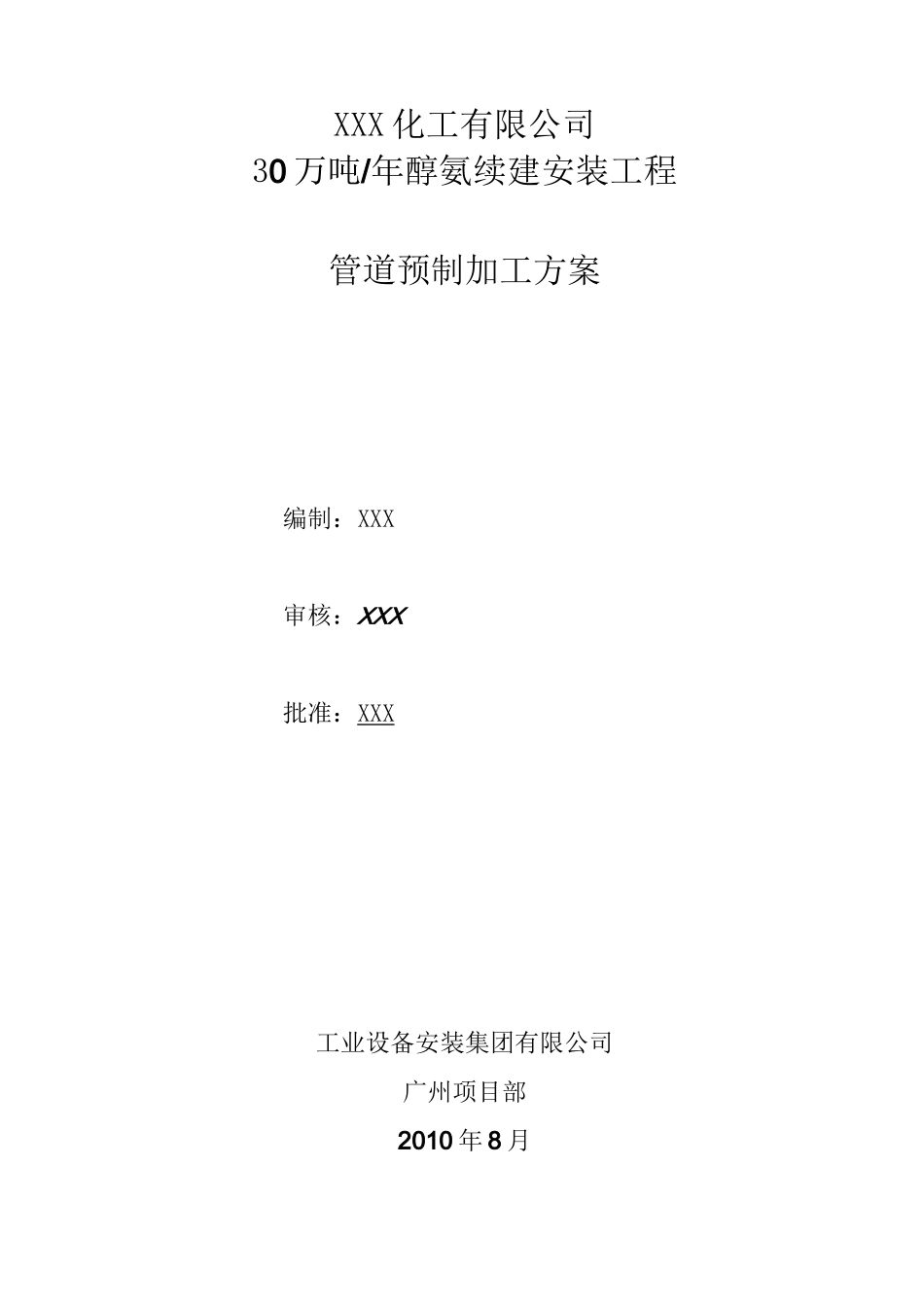

管道预制加工方案详解_第1页
1/14

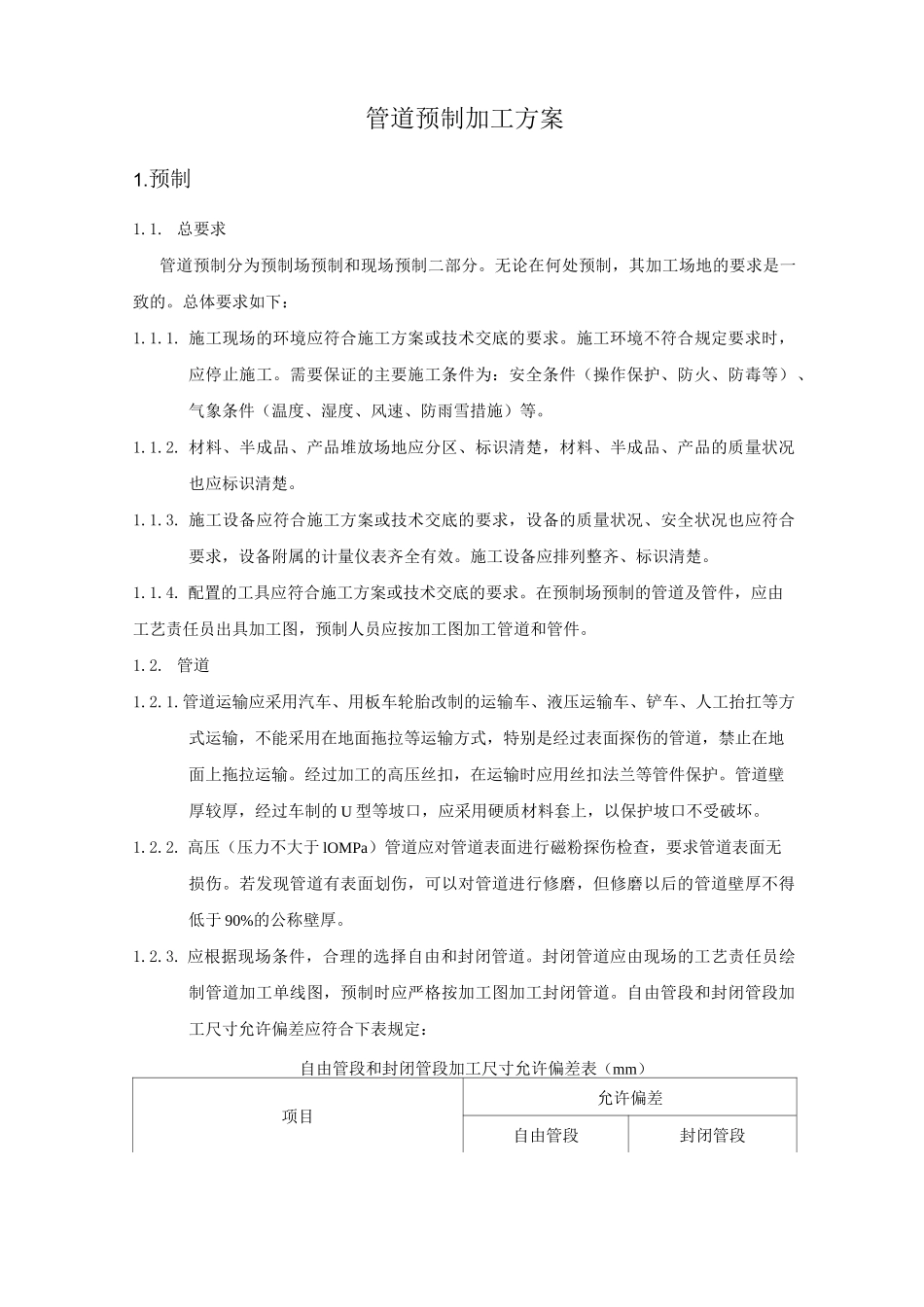

管道预制加工方案详解_第2页
2/14

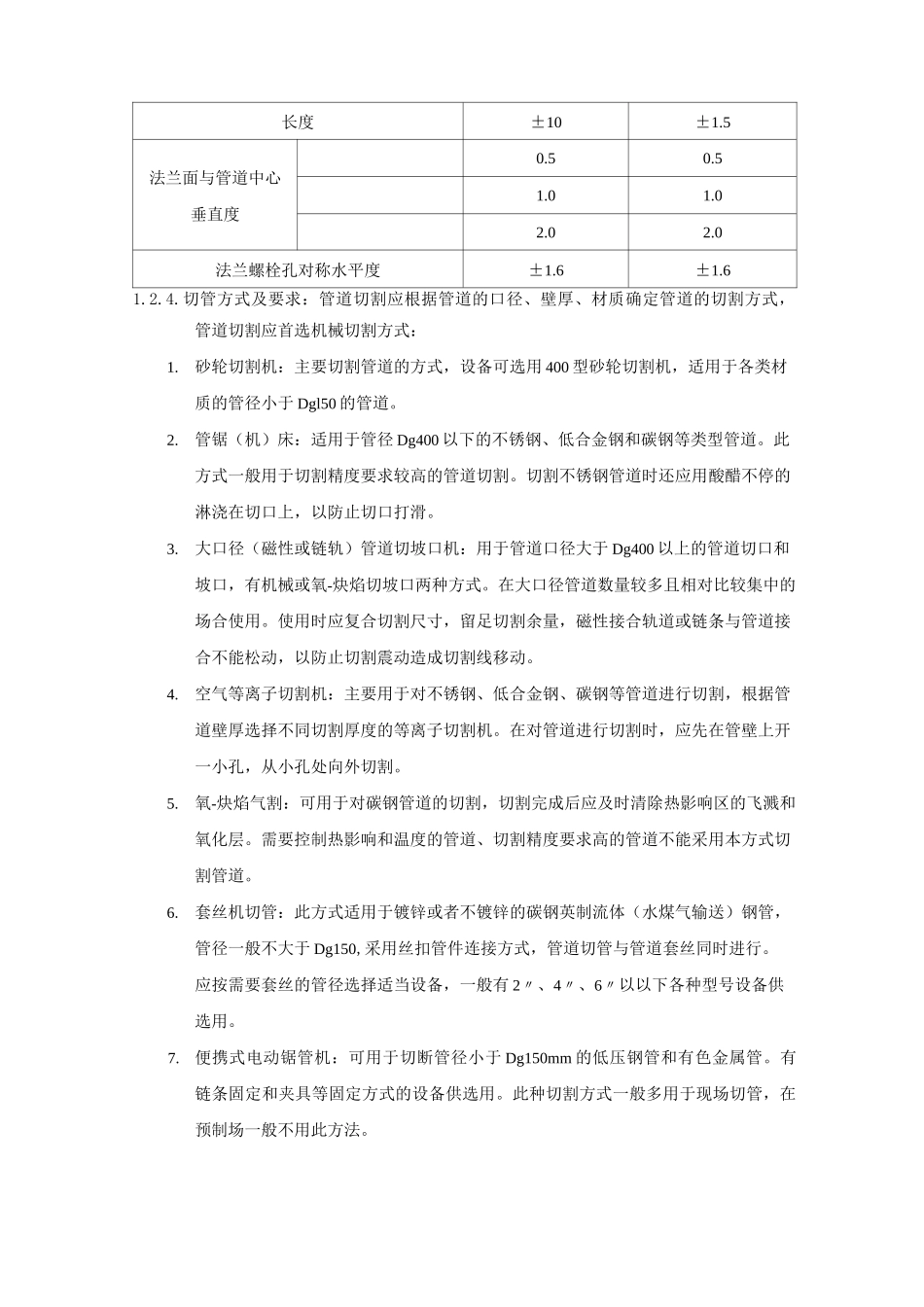

管道预制加工方案详解_第3页
3/14
XXX化工有限公司30万吨/年醇氨续建安装工程管道预制加工方案编制:XXX审核:XXX批准:XXX工业设备安装集团有限公司广州项目部2010年8月管道预制加工方案1.预制1.1.总要求管道预制分为预制场预制和现场预制二部分。无论在何处预制,其加工场地的要求是一致的。总体要求如下:1.1.1.施工现场的环境应符合施工方案或技术交底的要求。施工环境不符合规定要求时,应停止施工。需要保证的主要施工条件为:安全条件(操作保护、防火、防毒等)、气象条件(温度、湿度、风速、防雨雪措施)等。1.1.2.材料、半成品、产品堆放场地应分区、标识清楚,材料、半成品、产品的质量状况也应标识清楚。1.1.3.施工设备应符合施工方案或技术交底的要求,设备的质量状况、安全状况也应符合要求,设备附属的计量仪表齐全有效。施工设备应排列整齐、标识清楚。1.1.4.配置的工具应符合施工方案或技术交底的要求。在预制场预制的管道及管件,应由工艺责任员出具加工图,预制人员应按加工图加工管道和管件。1.2.管道1.2.1.管道运输应采用汽车、用板车轮胎改制的运输车、液压运输车、铲车、人工抬扛等方式运输,不能采用在地面拖拉等运输方式,特别是经过表面探伤的管道,禁止在地面上拖拉运输。经过加工的高压丝扣,在运输时应用丝扣法兰等管件保护。管道壁厚较厚,经过车制的U型等坡口,应采用硬质材料套上,以保护坡口不受破坏。1.2.2.高压(压力不大于lOMPa)管道应对管道表面进行磁粉探伤检查,要求管道表面无损伤。若发现管道有表面划伤,可以对管道进行修磨,但修磨以后的管道壁厚不得低于90%的公称壁厚。1.2.3.应根据现场条件,合理的选择自由和封闭管道。封闭管道应由现场的工艺责任员绘制管道加工单线图,预制时应严格按加工图加工封闭管道。自由管段和封闭管段加工尺寸允许偏差应符合下表规定:自由管段和封闭管段加工尺寸允许偏差表(mm)项目允许偏差自由管段封闭管段长度±10±1.5法兰面与管道中心垂直度0.50.51.01.02.02.0法兰螺栓孔对称水平度±1.6±1.61.2.4.切管方式及要求:管道切割应根据管道的口径、壁厚、材质确定管道的切割方式,管道切割应首选机械切割方式:1.砂轮切割机:主要切割管道的方式,设备可选用400型砂轮切割机,适用于各类材质的管径小于Dgl50的管道。2.管锯(机)床:适用于管径Dg400以下的不锈钢、低合金钢和碳钢等类型管道。此方式一般用于切割精度要求较高的管道切割。切割不锈钢管道时还应用酸醋不停的淋浇在切口上,以防止切口打滑。3.大口径(磁性或链轨)管道切坡口机:用于管道口径大于Dg400以上的管道切口和坡口,有机械或氧-炔焰切坡口两种方式。在大口径管道数量较多且相对比较集中的场合使用。使用时应复合切割尺寸,留足切割余量,磁性接合轨道或链条与管道接合不能松动,以防止切割震动造成切割线移动。4.空气等离子切割机:主要用于对不锈钢、低合金钢、碳钢等管道进行切割,根据管道壁厚选择不同切割厚度的等离子切割机。在对管道进行切割时,应先在管壁上开一小孔,从小孔处向外切割。5.氧-炔焰气割:可用于对碳钢管道的切割,切割完成后应及时清除热影响区的飞溅和氧化层。需要控制热影响和温度的管道、切割精度要求高的管道不能采用本方式切割管道。6.套丝机切管:此方式适用于镀锌或者不镀锌的碳钢英制流体(水煤气输送)钢管,管径一般不大于Dg150,采用丝扣管件连接方式,管道切管与管道套丝同时进行。应按需要套丝的管径选择适当设备,一般有2〃、4〃、6〃以以下各种型号设备供选用。7.便携式电动锯管机:可用于切断管径小于Dg150mm的低压钢管和有色金属管。有链条固定和夹具等固定方式的设备供选用。此种切割方式一般多用于现场切管,在预制场一般不用此方法。8.手工锯管:一般用于管径小于Dg50以下的管道切割,按照市场供应标准有300mm和150mm或组合型等规格供应,根据切割的管道材质可选用相应的锯条使用,锯条除长度有标准外还有细、中、粗齿之分。手工锯管时还应与相应的管子轧头凳配合使用,管子要在轧头凳上固定稳固后方可锯管。切割不锈钢管道时还应用酸醋不停的淋浇在切口上,以防止切口打滑。9.管子钆刀切管:一般用于管径较小的管道切...
