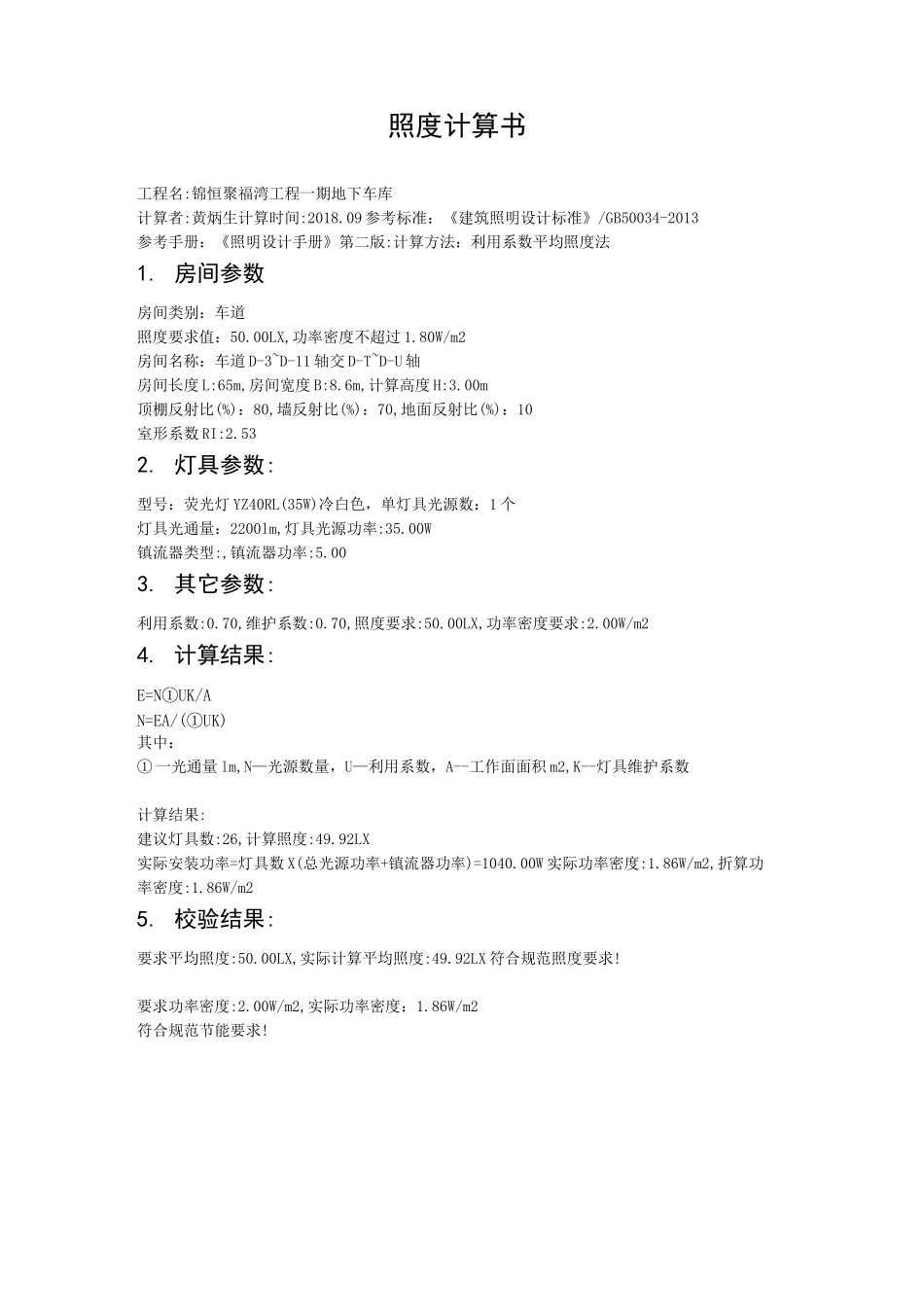

地下车库照度计算书_第1页
1/11
地下车库照度计算书_第2页
2/11
地下车库照度计算书_第3页
3/11
照度计算书工程名:锦恒聚福湾工程一期地下车库计算者:黄炳生计算时间:2018.09参考标准:《建筑照明设计标准》/GB50034-2013参考手册:《照明设计手册》第二版:计算方法:利用系数平均照度法1.房间参数房间类别:车道照度要求值:50.00LX,功率密度不超过1.80W/m2房间名称:车道D-3~D-11轴交D-T~D-U轴房间长度L:65m,房间宽度B:8.6m,计算高度H:3.00m顶棚反射比(%):80,墙反射比(%):70,地面反射比(%):10室形系数RI:2.532.灯具参数:型号:荧光灯YZ40RL(35W)冷白色,单灯具光源数:1个灯具光通量:2200lm,灯具光源功率:35.00W镇流器类型:,镇流器功率:5.003.其它参数:利用系数:0.70,维护系数:0.70,照度要求:50.00LX,功率密度要求:2.00W/m24.计算结果:E=N①UK/AN=EA/(①UK)其中:①一光通量lm,N—光源数量,U—利用系数,A--工作面面积m2,K--灯具维护系数计算结果:建议灯具数:26,计算照度:49.92LX实际安装功率=灯具数X(总光源功率+镇流器功率)=1040.00W实际功率密度:1.86W/m2,折算功率密度:1.86W/m25.校验结果:要求平均照度:50.00LX,实际计算平均照度:49.92LX符合规范照度要求!要求功率密度:2.00W/m2,实际功率密度:1.86W/m2符合规范节能要求!1.房间参数要求功率密度:1.80W/m2,实际功率密度:0.95W/m2符合规范节能要求!1.房间参数要求功率密度:3.50W/m2,实际功率密度:4.10W/m2符合规范节能要求!1.房间参数要求功率密度:3.50W/m2,实际功率密度:4.10W/m2符合规范节能要求!建议灯具数:1,计算照度:91.54LX实际安装功率=灯具数X(总光源功率+镇流器功率)=40.00W实际功率密度:3.10W/m2,折算功率密度:3.38W/m25.校验结果:要求平均照度:100.00LX,实际计算平均照度:91.54LX符合规范照度要求!1.房间参数要求功率密度:7.50W/m2,实际功率密度:11.75W/m2符合规范节能要求!1.房间参数要求功率密度:6.00W/m2,实际功率密度:6.00W/m2不符合规范节能要求!1.房间参数要求功率密度:6.00W/m2,实际功率密度:6.00W/m2不符合规范节能要求!要求平均照度:200.00LX,实际计算平均照度:182.26LX符合规范照度要求!1.房间参数要求功率密度:3.50W/m2,实际功率密度:3.7W/m2符合规范节能要求!1.房间参数要求功率密度:3.50W/m2,实际功率密度:3.32W/m2符合规范节能要求!要求平均照度:100.00LX,实际计算平均照度:93.38LX符合规范照度要求!1.房间参数要求功率密度:3.50W/m2,实际功率密度:3.33W/m2符合规范节能要求!1.房间参数要求功率密度:3.50W/m2,实际功率密度:3.42W/m2符合规范节能要求!5.校验结果:要求平均照度:100.00LX,实际计算平均照度:91.70LX符合规范照度要求!
