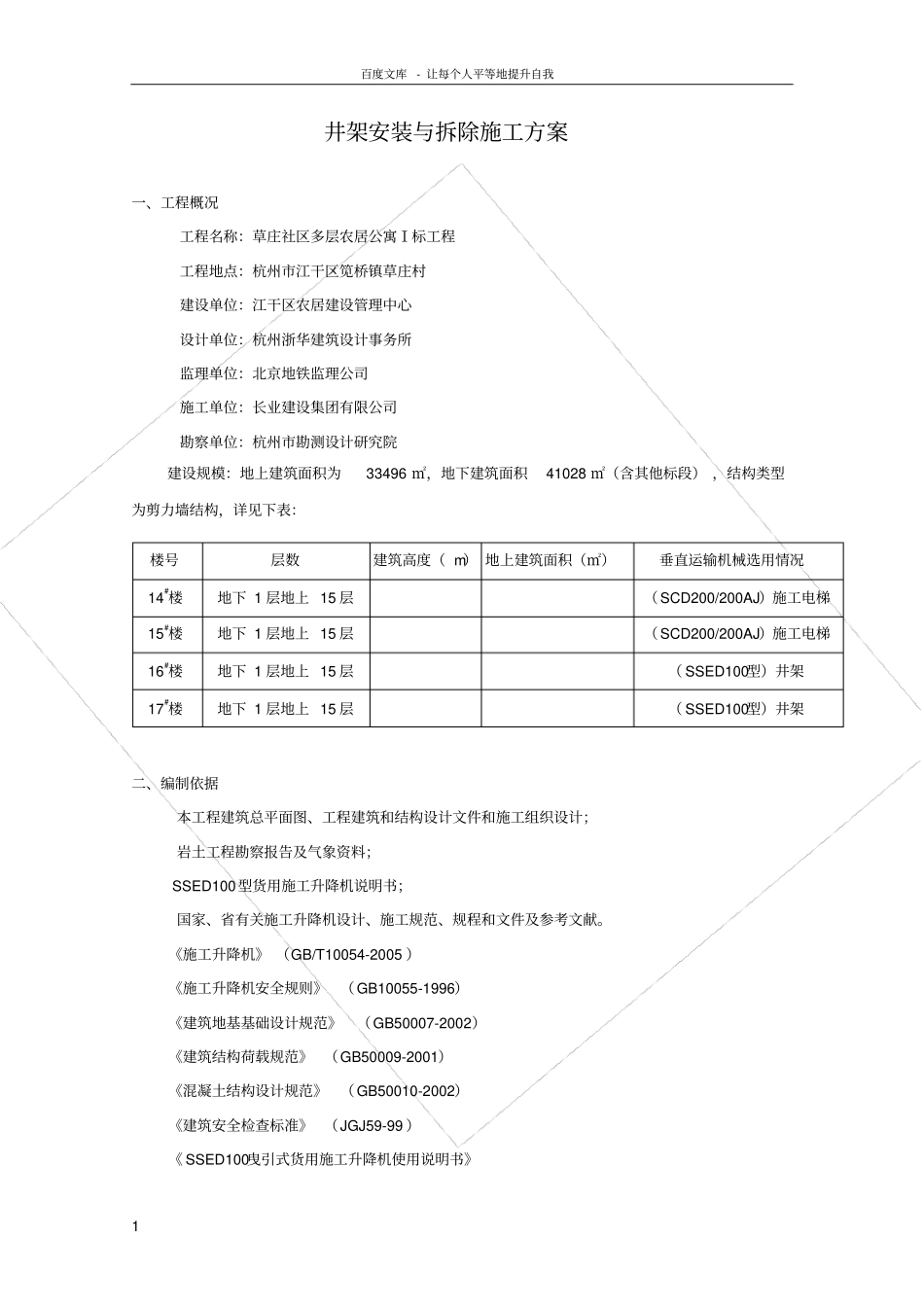

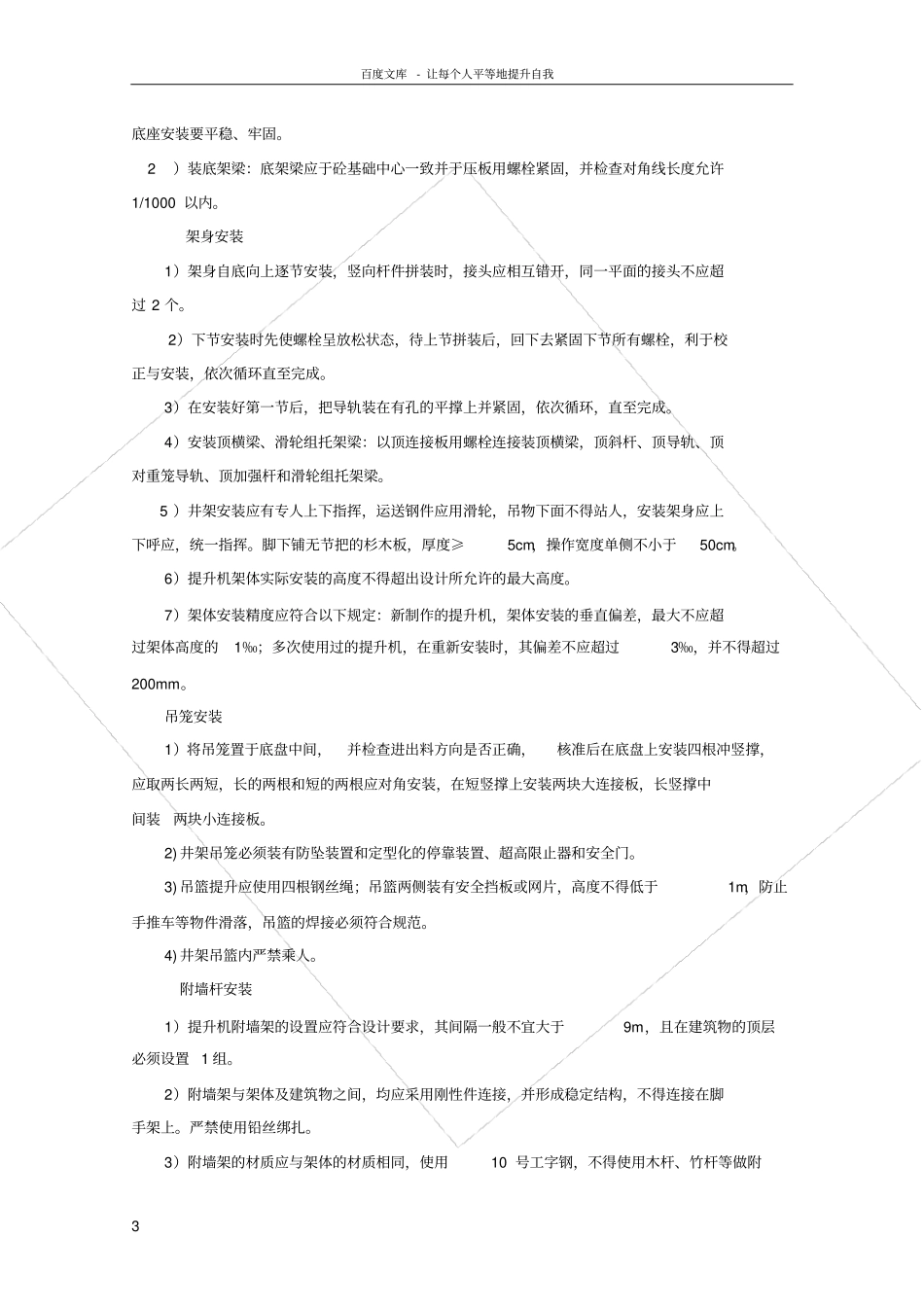

百度文库-让每个人平等地提升自我1井架安装与拆除施工方案一、工程概况工程名称：草庄社区多层农居公寓Ⅰ标工程工程地点：杭州市江干区笕桥镇草庄村建设单位：江干区农居建设管理中心设计单位：杭州浙华建筑设计事务所监理单位：北京地铁监理公司施工单位：长业建设集团有限公司勘察单位：杭州市勘测设计研究院建设规模：地上建筑面积为33496㎡，地下建筑面积41028㎡（含其他标段），结构类型为剪力墙结构，详见下表：二、编制依据本工程建筑总平面图、工程建筑和结构设计文件和施工组织设计；岩土工程勘察报告及气象资料；SSED100型货用施工升降机说明书；国家、省有关施工升降机设计、施工规范、规程和文件及参考文献。《施工升降机》（GB/T10054-2005）《施工升降机安全规则》（GB10055-1996）《建筑地基基础设计规范》（GB50007-2002）《建筑结构荷载规范》（GB50009-2001）《混凝土结构设计规范》（GB50010-2002）《建筑安全检查标准》（JGJ59-99）《SSED100曳引式货用施工升降机使用说明书》楼号层数建筑高度（m）地上建筑面积（㎡）垂直运输机械选用情况14#楼地下1层地上15层（SCD200/200AJ）施工电梯15#楼地下1层地上15层（SCD200/200AJ）施工电梯16#楼地下1层地上15层（SSED100型）井架17#楼地下1层地上15层（SSED100型）井架百度文库-让每个人平等地提升自我2计算软件：品茗安全设施计算软件三、井架型号选择及布置井架（物料提升机）型号及生产厂家：（SSEDl00型曳引式高架物料提升机，杭州天源钢结构制造有限公司生产）。井架技术参数：物料提升机技术参数表施工升降机型号：SSED100吊笼形式单吊笼架设总高度（m）50对重重量（kg）800额定起升速度（m/min）38吊笼载重（kg）1000吊笼尺寸(m)××2最大提升高度(m)100整机重量（kg）11000电机功率(kW)吊笼提升高度(m)45电机型号Y160M-6生产厂家杭州天源钢结构制造有限公司标准立角钢长度(m)3井架布置与附墙杆设置：井架布置：16#楼井架布置在A/24轴处，17#楼井架布置在A/7轴处，井架与建筑物的距离按说明书执行。附墙杆设置：第一道标高为；第二、三、四、五道分别为、、、。附墙杆采用10号工字钢，与事先预埋在梁上的8mm厚钢板进行铰接。预埋钢板的位置及与附墙杆的连接按井架说明书执行。四、基础土层压实后的承载力，应不小于80kPa；浇注C20混凝土，基础长度,宽度高度；承台底部长向钢筋：φ12@200；承台底部短向钢筋：φ12@200；钢筋基础表面应平整，水平度偏差不大于10mm。本工程基础为素填土经压实，承载力设计值为100kp。基础应有排水措施。距基础边缘5m范围内，开挖沟槽或有较大振动的施工时，必须有保证架体稳定的措施。预埋螺丝按基础图浇制，基础内梁应设排水孔。详见基础图。五、井架安装基座安装：1）将基座安装在已硬化的基础底板砼面上，用水准仪校正好水平，将地脚螺栓拧紧固定，百度文库-让每个人平等地提升自我3底座安装要平稳、牢固。2）装底架梁：底架梁应于砼基础中心一致并于压板用螺栓紧固，并检查对角线长度允许1/1000以内。架身安装1）架身自底向上逐节安装，竖向杆件拼装时，接头应相互错开，同一平面的接头不应超过2个。2）下节安装时先使螺栓呈放松状态，待上节拼装后，回下去紧固下节所有螺栓，利于校正与安装，依次循环直至完成。3）在安装好第一节后，把导轨装在有孔的平撑上并紧固，依次循环，直至完成。4）安装顶横梁、滑轮组托架梁：以顶连接板用螺栓连接装顶横梁，顶斜杆、顶导轨、顶对重笼导轨、顶加强杆和滑轮组托架梁。5）井架安装应有专人上下指挥，运送钢件应用滑轮，吊物下面不得站人，安装架身应上下呼应，统一指挥。脚下铺无节把的杉木板，厚度≥5cm，操作宽度单侧不小于50cm。6）提升机架体实际安装的高度不得超出设计所允许的最大高度。7）架体安装精度应符合以下规定：新制作的提升机，架体安装的垂直偏差，最大不应超过架体高度的1‰；多次使用过的提升机，在重新安装时，其偏差不应超过3‰，并不得超过200mm。吊笼安装1）将吊笼置于底盘中间，并检查进出料方向是否正确，核准后在底盘上安装四根冲竖撑，应取两长两短，长的两根和短的两根应对角安装，在短竖撑上安装两块...
