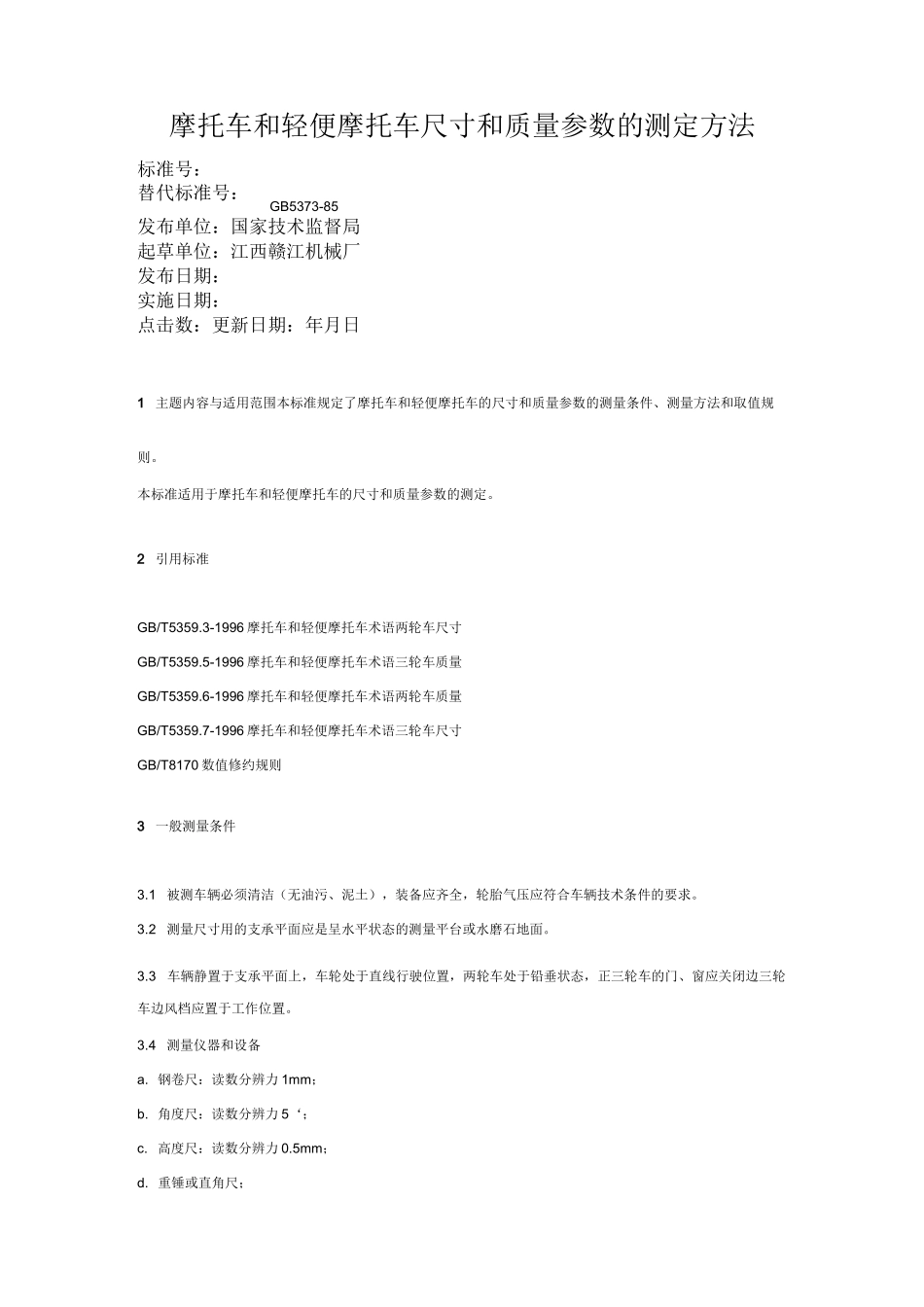

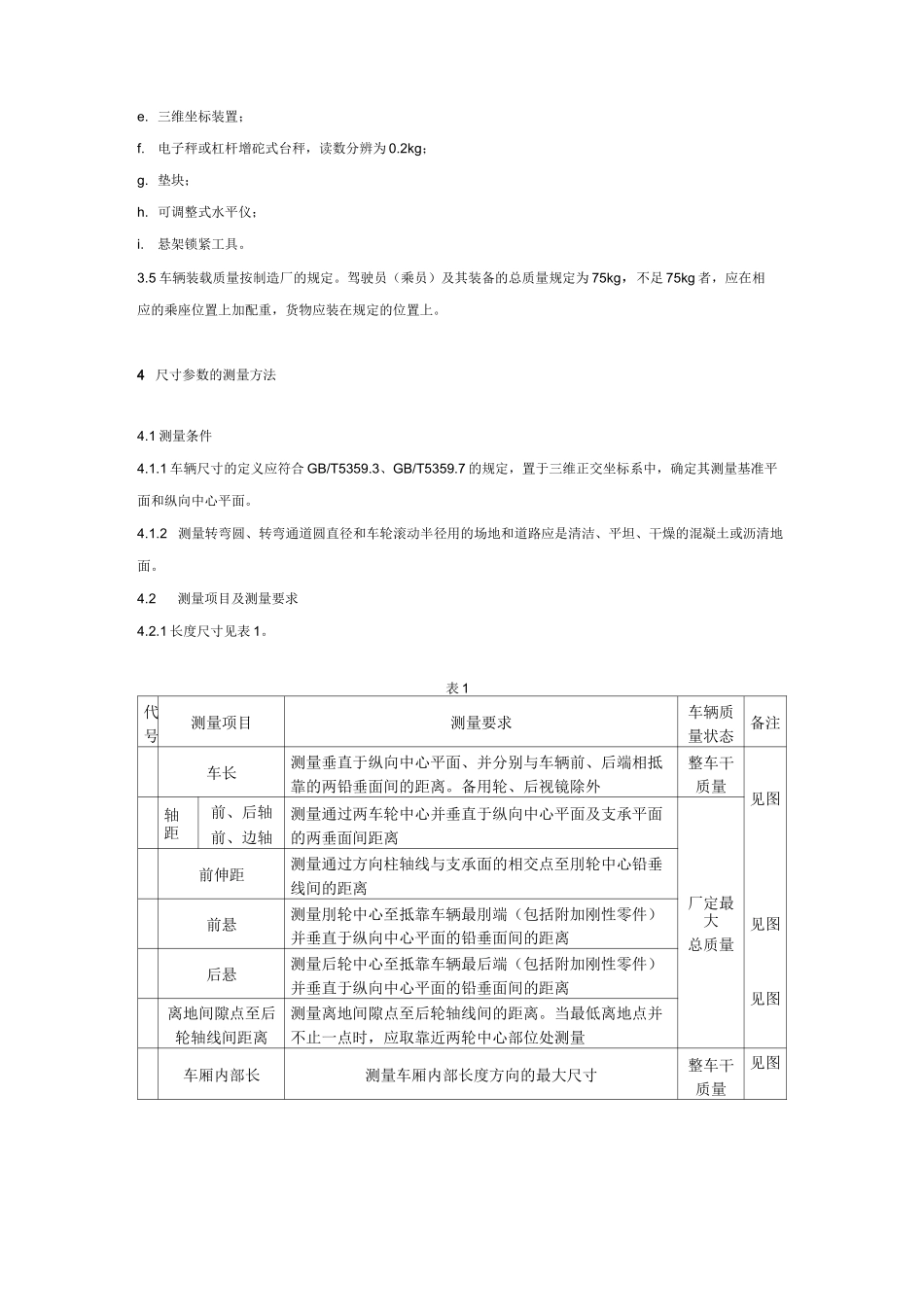

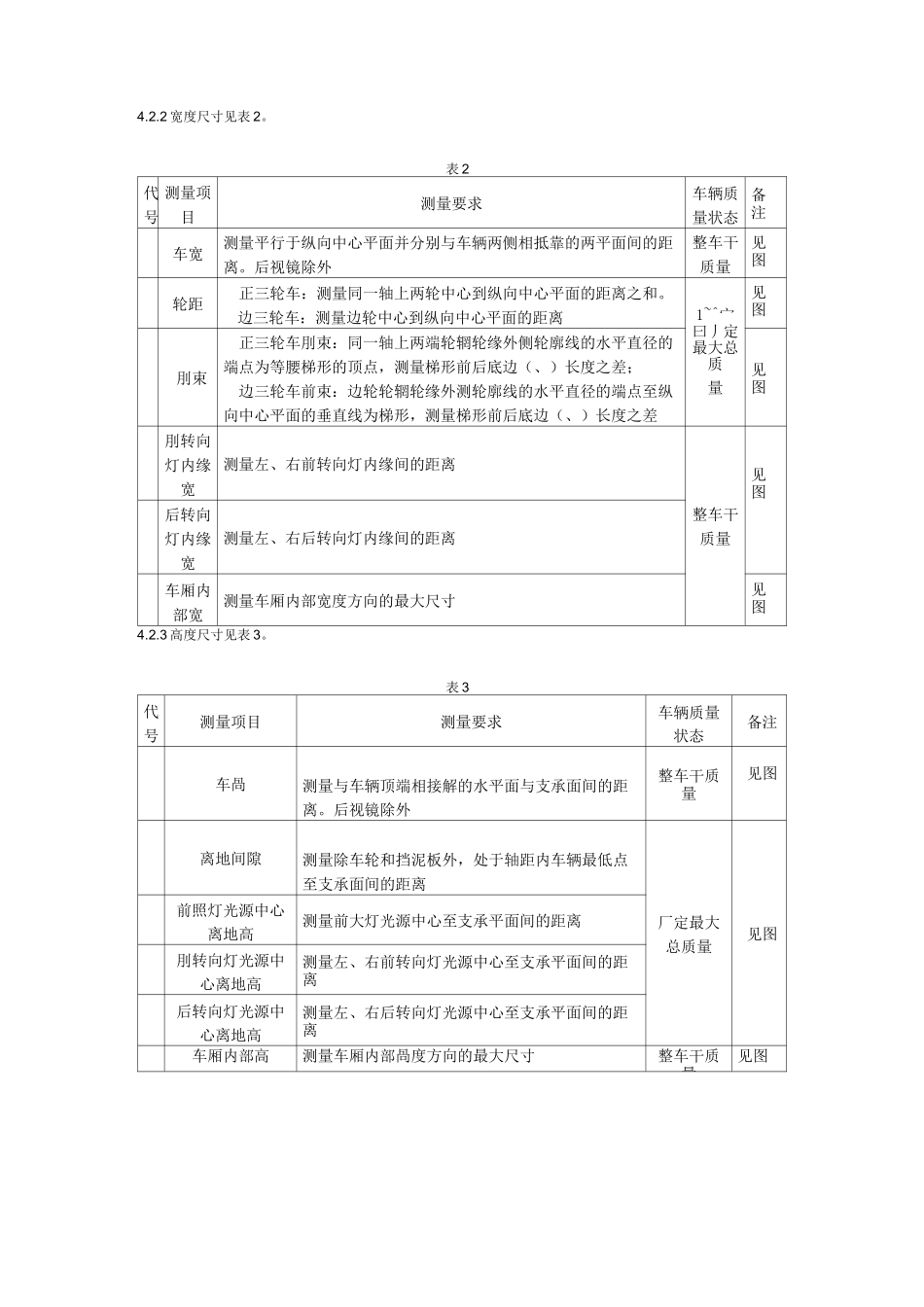

摩托车和轻便摩托车尺寸和质量参数的测定方法标准号：替代标准号：GB5373-85发布单位：国家技术监督局起草单位：江西赣江机械厂发布日期：实施日期：点击数：更新日期：年月日1主题内容与适用范围本标准规定了摩托车和轻便摩托车的尺寸和质量参数的测量条件、测量方法和取值规则。本标准适用于摩托车和轻便摩托车的尺寸和质量参数的测定。2引用标准GB/T5359.3-1996摩托车和轻便摩托车术语两轮车尺寸GB/T5359.5-1996摩托车和轻便摩托车术语三轮车质量GB/T5359.6-1996摩托车和轻便摩托车术语两轮车质量GB/T5359.7-1996摩托车和轻便摩托车术语三轮车尺寸GB/T8170数值修约规则3一般测量条件3.1被测车辆必须清洁（无油污、泥土），装备应齐全，轮胎气压应符合车辆技术条件的要求。3.2测量尺寸用的支承平面应是呈水平状态的测量平台或水磨石地面。3.3车辆静置于支承平面上，车轮处于直线行驶位置，两轮车处于铅垂状态，正三轮车的门、窗应关闭边三轮车边风档应置于工作位置。3.4测量仪器和设备a.钢卷尺：读数分辨力1mm；b.角度尺：读数分辨力5‘；c.高度尺：读数分辨力0.5mm；d.重锤或直角尺；e.三维坐标装置；f.电子秤或杠杆增砣式台秤，读数分辨为0.2kg；g.垫块；h.可调整式水平仪；i.悬架锁紧工具。3.5车辆装载质量按制造厂的规定。驾驶员（乘员）及其装备的总质量规定为75kg，不足75kg者，应在相应的乘座位置上加配重，货物应装在规定的位置上。4尺寸参数的测量方法4.1测量条件4.1.1车辆尺寸的定义应符合GB/T5359.3、GB/T5359.7的规定，置于三维正交坐标系中，确定其测量基准平面和纵向中心平面。4.1.2测量转弯圆、转弯通道圆直径和车轮滚动半径用的场地和道路应是清洁、平坦、干燥的混凝土或沥清地面。4.2测量项目及测量要求4.2.1长度尺寸见表1。表1代号测量项目测量要求车辆质量状态备注车长测量垂直于纵向中心平面、并分别与车辆前、后端相抵靠的两铅垂面间的距离。备用轮、后视镜除外整车干质量见图见图见图轴距前、后轴前、边轴测量通过两车轮中心并垂直于纵向中心平面及支承平面的两垂面间距离厂定最大总质量前伸距测量通过方向柱轴线与支承面的相交点至刖轮中心铅垂线间的距离前悬测量刖轮中心至抵靠车辆最刖端（包括附加刚性零件）并垂直于纵向中心平面的铅垂面间的距离后悬测量后轮中心至抵靠车辆最后端（包括附加刚性零件）并垂直于纵向中心平面的铅垂面间的距离离地间隙点至后轮轴线间距离测量离地间隙点至后轮轴线间的距离。当最低离地点并不止一点时，应取靠近两轮中心部位处测量车厢内部长测量车厢内部长度方向的最大尺寸整车干质量见图4.2.2宽度尺寸见表2。表2代号测量项目测量要求车辆质量状态备注车宽测量平行于纵向中心平面并分别与车辆两侧相抵靠的两平面间的距离。后视镜除外整车干质量见图轮距正三轮车：测量同一轴上两轮中心到纵向中心平面的距离之和。边三轮车：测量边轮中心到纵向中心平面的距离1~^宀曰丿定最大总质量见图刖束正三轮车刖束：同一轴上两端轮辋轮缘外侧轮廓线的水平直径的端点为等腰梯形的顶点，测量梯形前后底边（、）长度之差；边三轮车前束：边轮轮辋轮缘外测轮廓线的水平直径的端点至纵向中心平面的垂直线为梯形，测量梯形前后底边（、）长度之差见图刖转向灯内缘宽测量左、右前转向灯内缘间的距离见图后转向灯内缘宽测量左、右后转向灯内缘间的距离整车干质量车厢内部宽测量车厢内部宽度方向的最大尺寸见图4.2.3高度尺寸见表3。表3代号测量项目测量要求车辆质量状态备注车咼测量与车辆顶端相接解的水平面与支承面间的距离。后视镜除外整车干质量见图离地间隙测量除车轮和挡泥板外，处于轴距内车辆最低点至支承面间的距离厂定最大总质量见图前照灯光源中心离地高测量前大灯光源中心至支承平面间的距离刖转向灯光源中心离地高测量左、右前转向灯光源中心至支承平面间的距离后转向灯光源中心离地高测量左、右后转向灯光源中心至支承平面间的距离车厢内部高测量车厢内部咼度方向的最大尺寸整车干质量见图注：前、后转灯光源中心离地高，取左、右测量值的算术平均值。4.2.4角度见表4。表4代号测量项目测量要求车辆质量状态备注a方向把最大转向...
