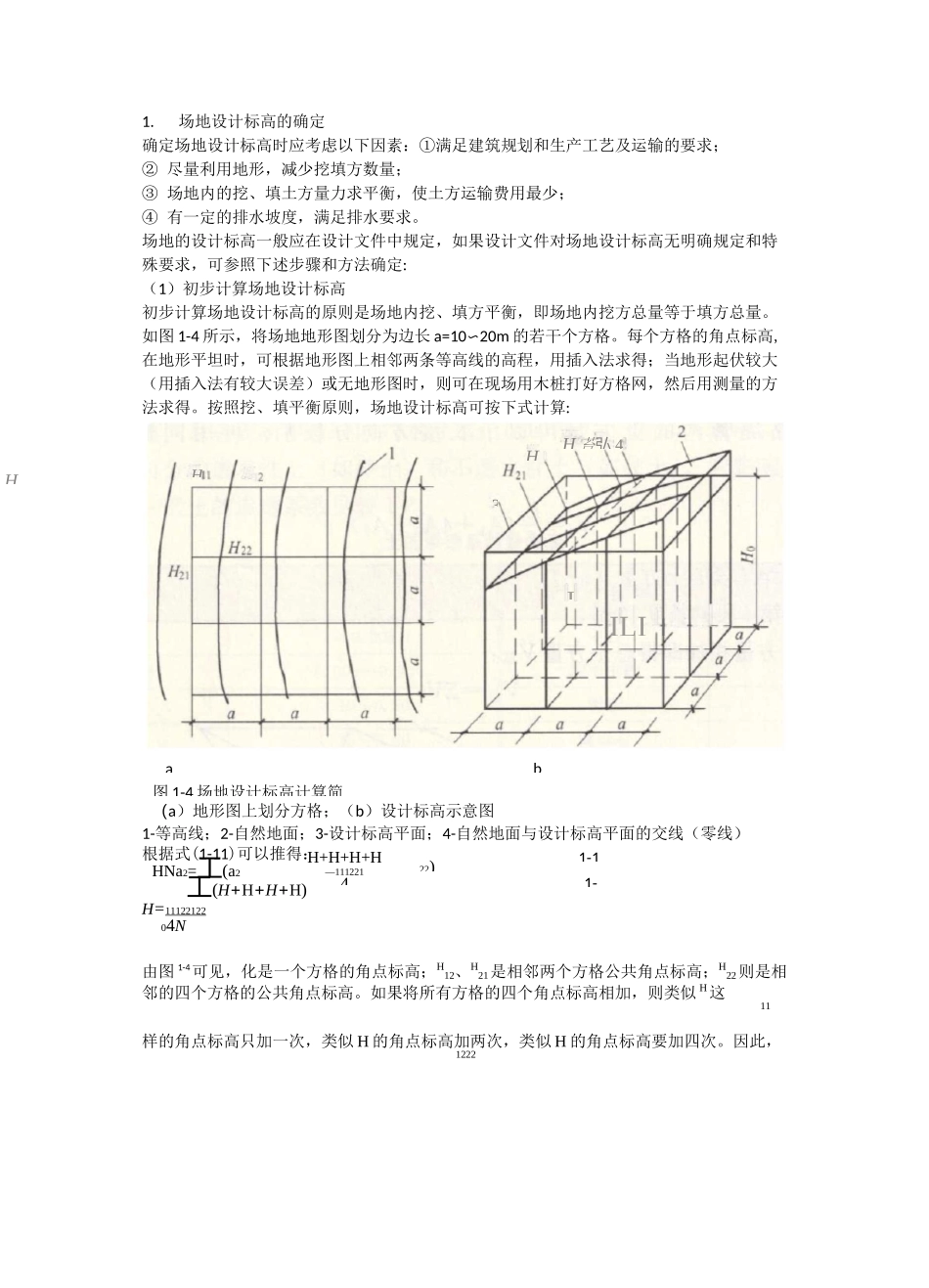

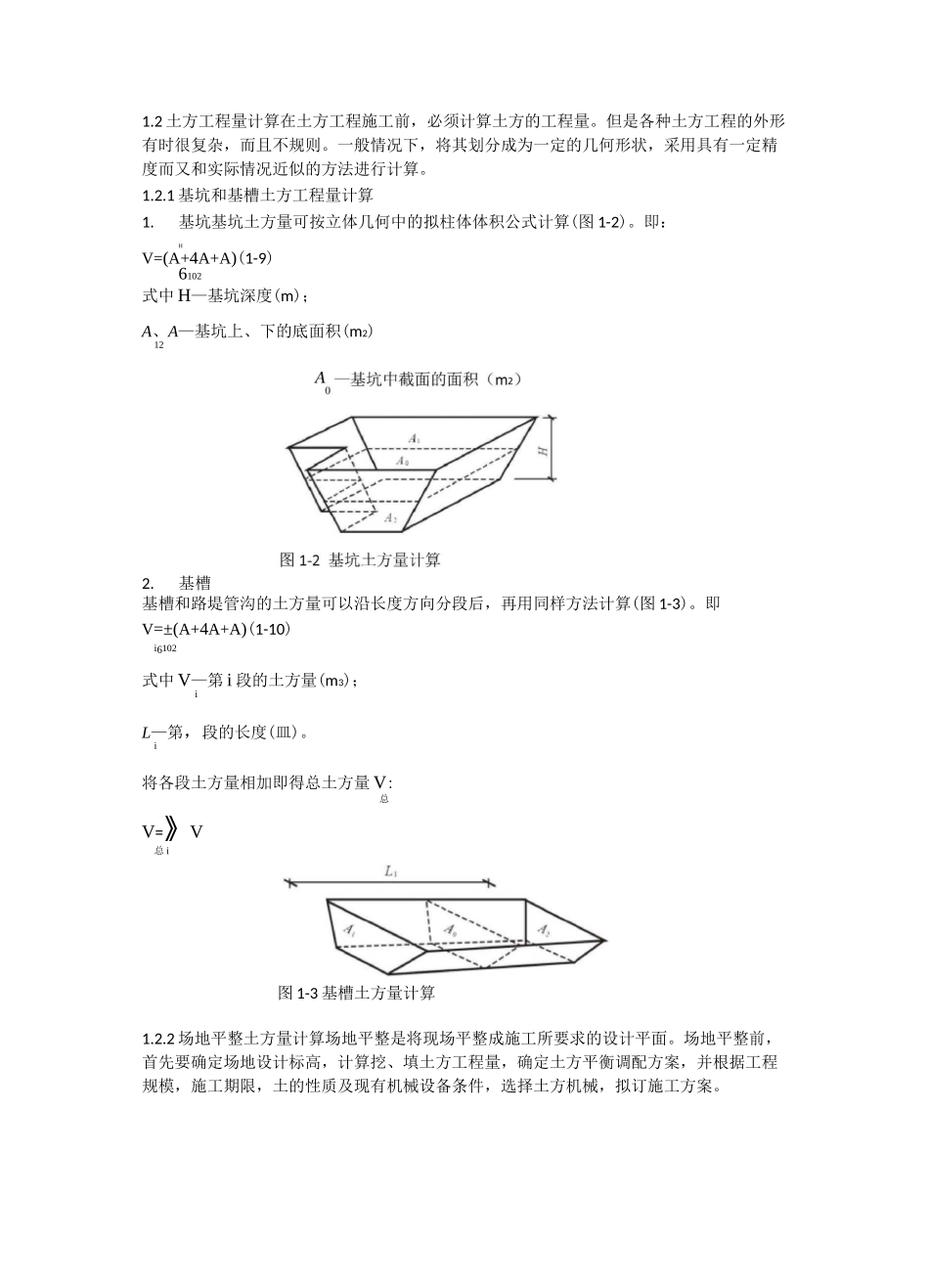

1.2土方工程量计算在土方工程施工前，必须计算土方的工程量。但是各种土方工程的外形有时很复杂，而且不规则。一般情况下，将其划分成为一定的几何形状，采用具有一定精度而又和实际情况近似的方法进行计算。1.2.1基坑和基槽土方工程量计算1.基坑基坑土方量可按立体几何中的拟柱体体积公式计算(图1-2)。即：HV=(A+4A+A)(1-9)6102式中H—基坑深度(m)；A、A—基坑上、下的底面积(m2)122.基槽基槽和路堤管沟的土方量可以沿长度方向分段后，再用同样方法计算(图1-3)。即V=±(A+4A+A)(1-10)i6102式中V—第i段的土方量(m3)；iL—第，段的长度(皿)。i将各段土方量相加即得总土方量V:总V=》V总i图1-3基槽土方量计算1.2.2场地平整土方量计算场地平整是将现场平整成施工所要求的设计平面。场地平整前，首先要确定场地设计标高，计算挖、填土方工程量，确定土方平衡调配方案，并根据工程规模，施工期限，土的性质及现有机械设备条件，选择土方机械，拟订施工方案。HNa2=工(a2H+H+H+H—111221422)1-11-1.场地设计标高的确定确定场地设计标高时应考虑以下因素：①满足建筑规划和生产工艺及运输的要求；②尽量利用地形，减少挖填方数量；③场地内的挖、填土方量力求平衡，使土方运输费用最少；④有一定的排水坡度，满足排水要求。场地的设计标高一般应在设计文件中规定，如果设计文件对场地设计标高无明确规定和特殊要求，可参照下述步骤和方法确定:（1）初步计算场地设计标高初步计算场地设计标高的原则是场地内挖、填方平衡，即场地内挖方总量等于填方总量。如图1-4所示，将场地地形图划分为边长a=10〜20m的若干个方格。每个方格的角点标高,在地形平坦时，可根据地形图上相邻两条等高线的高程，用插入法求得；当地形起伏较大（用插入法有较大误差）或无地形图时，则可在现场用木桩打好方格网，然后用测量的方法求得。按照挖、填平衡原则，场地设计标高可按下式计算:（a）地形图上划分方格；（b）设计标高示意图1-等高线；2-自然地面；3-设计标高平面；4-自然地面与设计标高平面的交线（零线）根据式(1-11)可以推得：工(H+H+H+H)H=1112212204N由图1-4可见，化是一个方格的角点标高；H12、H21是相邻两个方格公共角点标高；H22则是相邻的四个方格的公共角点标高。如果将所有方格的四个角点标高相加，则类似H这11样的角点标高只加一次，类似H的角点标高加两次，类似H的角点标高要加四次。因此，1222HH3IHILI丄H苔弘4ab图1-4场地设计标高计算简上式可以改写为：41-1-12b)式中H—一个方格独有的角点标高；1H—两个方格共有的角点标高；2H—三个方格共有的角点标高；3H—四个方格共有的角点标高。4（2）场地设计标高的调整按照式（1-12a）或（1-12b）计算的设计标高H是一个纯粹的理论值，实际上还需要考虑0以下因素进行调整：1）土的可松性影响。由于土具有可松性，如果按挖填平衡计算得到的场地设计标高进行挖填施工，回填土多少会有富裕，特别是当土的最后可松性系数较大时，回填土更不容忽视，所以必要时可相应的提高设计标高。2）借土和弃土的影响。经过经济比较后将部分挖方就近弃于场外，部分填方就近从场外取土，从而引起挖填土方量的变化，需相应调整设计标高。3）考虑泄水坡度对角点设计标高的影响。按上述计算及调整后的场地设计标高进行场地平整时，则整个场地将处于同一水平面，但实际上由于排水的要求，场地表面均应有一定的泄水坡度。因此，应根据场地泄水坡度的要求（单向泄水或双向泄水），计算出场地内各方格角点实际施工时所采用的设计标高。①单向泄水时，场地各点设计标高的计算场地采用单向泄水时，以计算出的设计标高H作为场地中心线（与排水方向垂直的中心线）0的标高（图1-5），场地内任意一点的设计标高为：H=H土lin0式中H—场地内任一点的设计标高；nl—该点至场地中心线的距离；i—场地泄水坡度（不小于2%°）。例如：图1-5中H点的设计标高为：52H二H—li二H—1.5ai5200图1-5单向泄水坡度的场地②双向泄水时，场地各点设计标高的计算场地采用双向泄水时，以H作为场地中心点的标高(图1-6),场地内任意一点的设计标高0为：H=H±li±li(1-14)n0xxyy式中l、l—该点对场地中心线y...
