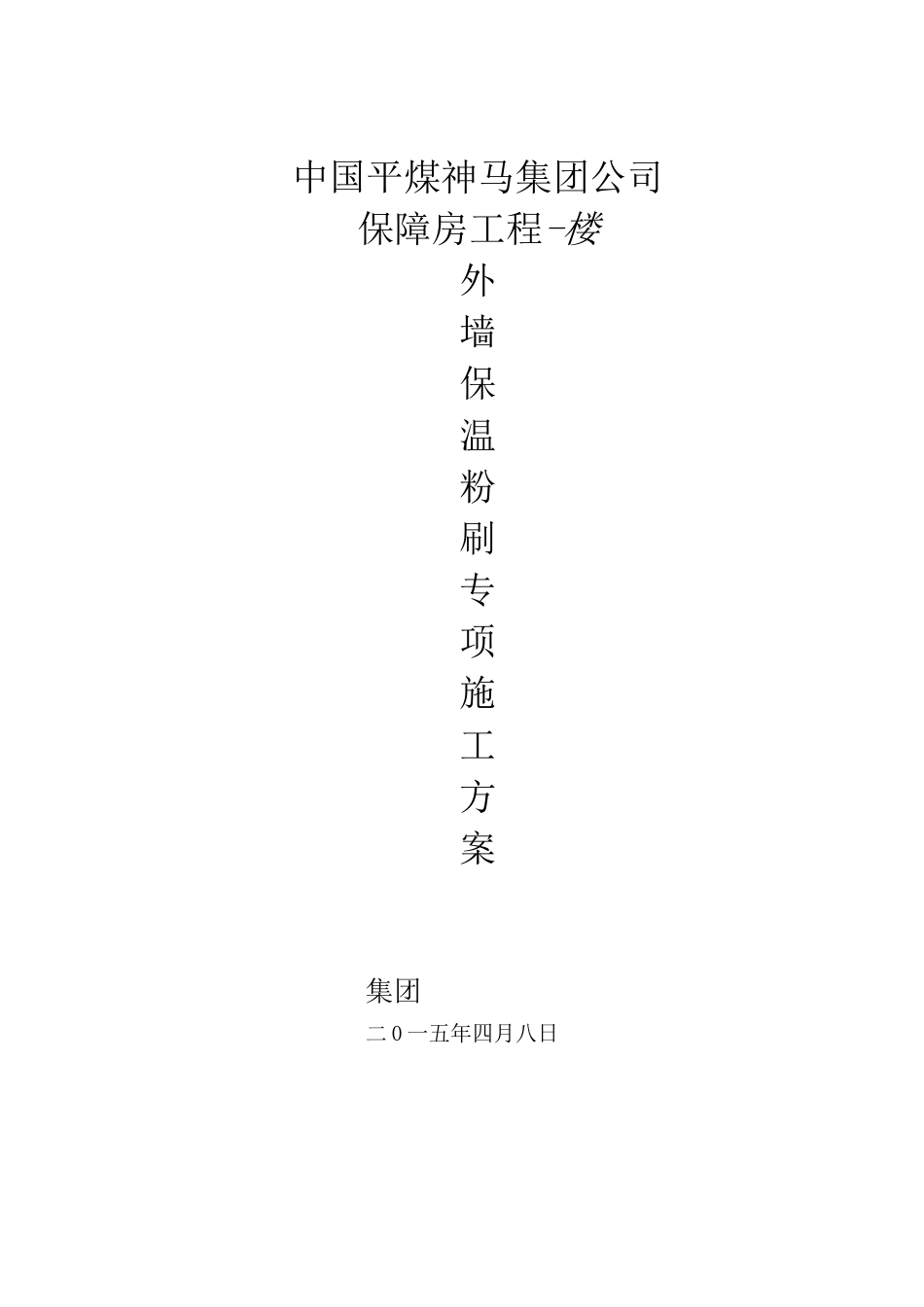

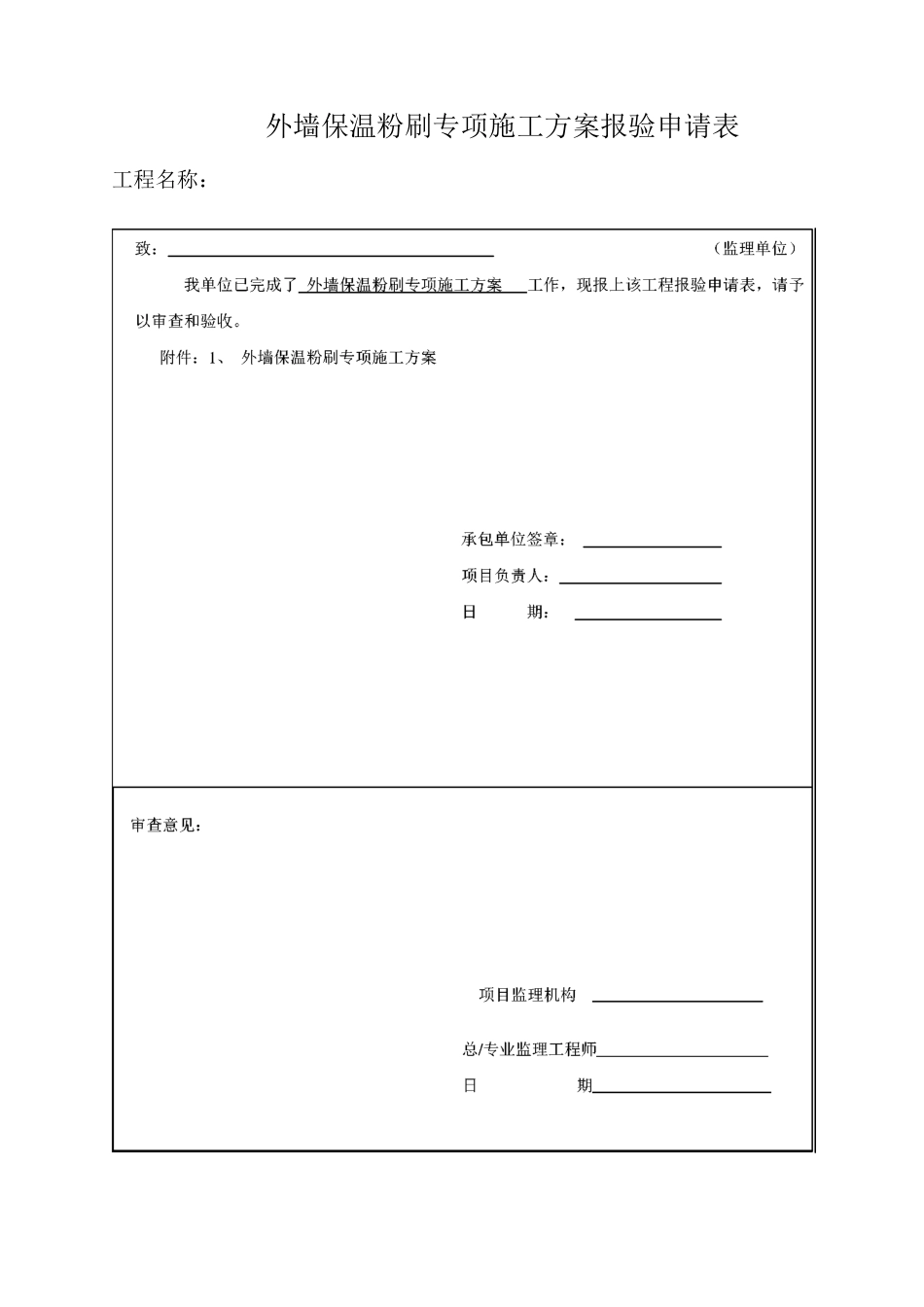

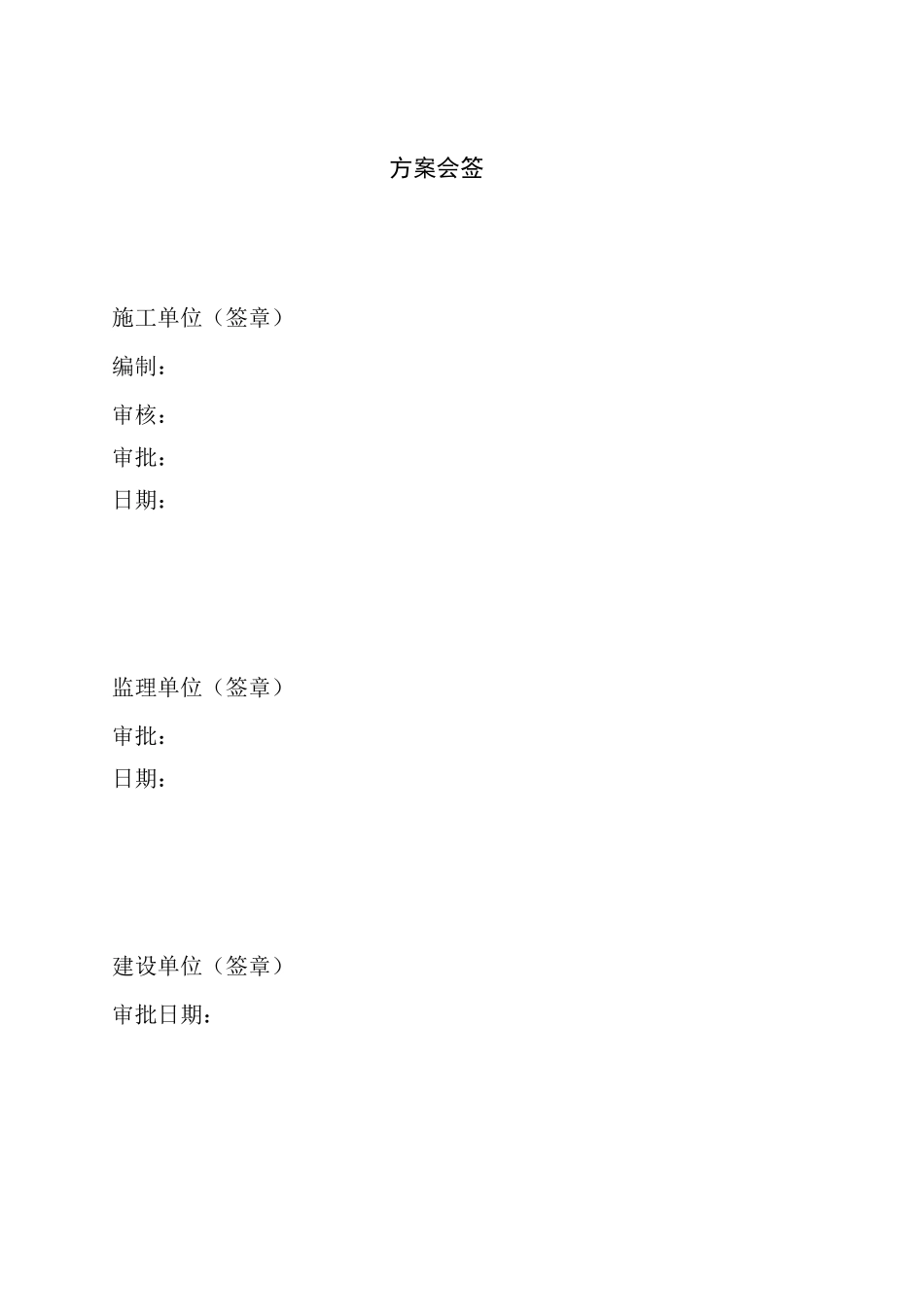

外墙保温粉刷专项施工方案报验申请表工程名称：方案会签施工单位（签章）编制：审核：审批：日期：监理单位（签章）审批：日期：建设单位（签章）审批日期：中国平煤神马集团公司保障房工程-楼外墙保温粉刷专项施工方案集团二0一五年四月八日18二、工程概况4三、施工部署：5四、GNL固耐力无机活保温砂浆系统施工工艺:9五、GNL固耐力无机活保温砂浆浆料外墙外保温系统细部节点处理12六、GNL固耐力无机活保温砂浆浆料保温系统工程施工验收及注意事项:13七、质量要求14八、技术质量保证措施:14九、成品保护措施16十、安全措施16一、环保措施一、编制依据：4中国平煤神马集团楼无机活保温砂浆浆料外墙外保温系统施工方案一、编制依据：1.1施工图纸：中国平煤神马集团楼施工图纸、节能设计。1.2主要规范、规程序号名称编号1.《建筑工程施工质量统验收标准》GB50300-20012.《建筑节能工程施工质量验收规范》JGJ144-20043.《建筑节能工程施工质量验收规范》GB50411一20074《河南省居住建筑节能设计标准》DBJ41/071-20065《无机活保温砂浆外墙保温构造》11CJ316《砌体工程质量验收规范》GB50203-20027《混凝土结构工程质量验收规范》GB50204-20028《建筑装饰工程质量验收规范》GB50210-2001二、工程概况2.1总体简介：中国平煤神马集团楼属于髙层民用建筑普通住宅楼,建筑地下室一层，地上三十三层，建筑类别为二类。长宽髙分别为25.6mX17.6mX103.2m,地下室层髙为6.15,地上一、二层为物业办公室，层髙均为3.9m,三层以上层髙均为2.9米，室内外髙差0.5m。结构形式为剪力墙，填充墙为加气混凝土砌块，外墙保温采用TF无机活保温砂浆系统，材料防火等级A级，公建部位及其他外墙/凸窗不透明顶板、地板和栏板外墙外保温厚度为30mm，外墙内保温厚度为20mm。三、施工部署及材料性能：以质量求生存、求发展是我单位的质量方针。我项目经理部通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各项工作均处于良好的受控状态。1、施工条件控制A、基层墙体应进行施工质量验收,验收合格后才能进行保温层的施工。门窗洞口应通过验收，洞口位置、尺寸应符合设计要求及质量要求，伸出墙面的消防梯、落水管、各种进户管道和空调器等的预埋件、连接件应安装完毕，并按外墙保温系统厚度留出空隙。加气混凝土砌块和混凝土墙交接处挂钢网，挂网每边不少于150mm，结构施工时的预留孑匕同等提前堵塞严实。B、外墙脚手架和井架安装完毕并通过验收。C、GNL固耐力无机活保温砂浆系统正常施工温度不应低于5弋，风力不应大于10m/s。严禁雨天露天施工雨季施工时应做好防雨措施。当气温低于5弋施工时，应采取相应的措施；施工完毕后应防止阳光直晒，注意浇水养护。2、主要材料与施工工具：A、GNL固耐力无机保温砂浆性能指标：GNL固耐力无机保温砂浆是一种用于建筑物内外墙粉刷的新型保温节能砂浆材料，以无机玻化微珠（又称闭孑膨胀珍珠岩）作为轻骨料，加由胶凝材GN表2项目界面砂浆拉伸粘结强度(MPa)未处理浸水指标7d>0.4>0.614d>0.5料、抗裂添加剂及其它填充料等组成的干粉砂浆，严格配比均匀搅拌混合后，直接在毛坯墙外表面粉抹，形成保温层，疑结后再施工；需要浇水养护7~10天，待保温层完全干固后再做饰面层。项目单位指标十密度Kg/m3240--300导热系数w/(m.k)<0.07蓄热系数w/(m2.k)>0.95抗压强度MPa>0.2抗拉强度MPa>0.12烧结性能指标符合GB8624-1997中A级要求放射性(放射性比活度)应同时满足Ird<1.0和Iy<1.0GNL固耐力界面砂浆性能指标表4固耐力无机活保温砂浆性能指标耐冻融>0.5TF无机保温砂浆外墙外保温系统的性能指标表11项目性能指标耐候性见耐候性报告抗风荷载性能不小于工程项目的风荷载设计值抗冲击性普通型＞引，无断裂加强型＞10J,无断裂耐冻融30次循环表面无裂纹、空鼓、起泡、剥洛现象抹面层不透水性2小时不透水吸水量系统在水中浸泡1h后的吸水量不得大于或等于1.0kg/m3抹面层复合饰面层水蒸气湿度流密度>0.85kg(m3.h)耐冻融性能30次冻融循环后，系统无空鼓，脱落，无渗水裂纹；抹面层与保温层的拉伸粘结强度＞0.10MPa热阻给出热阻测试...
