交通指挥中心大楼工程施工方案VIP免费

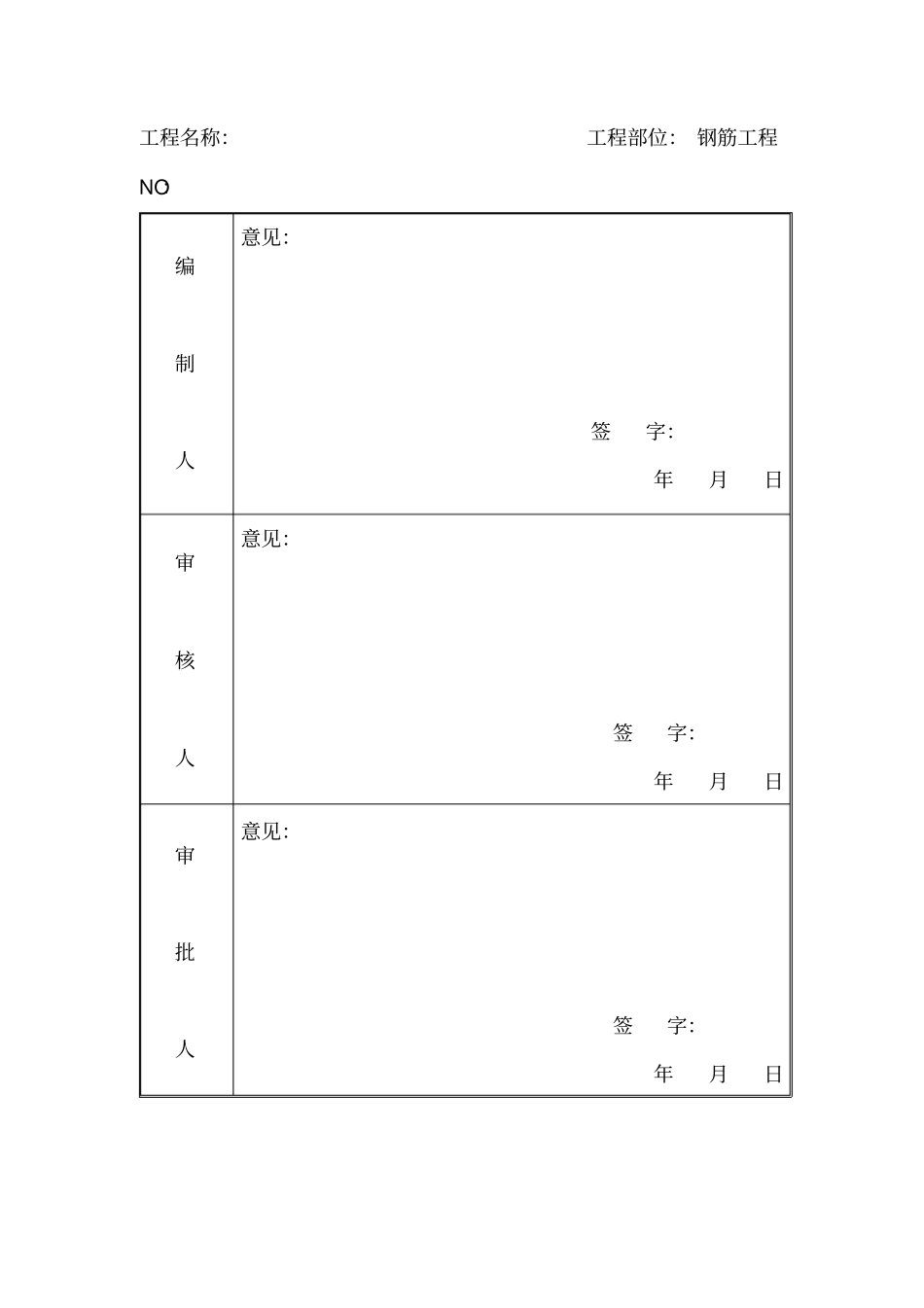

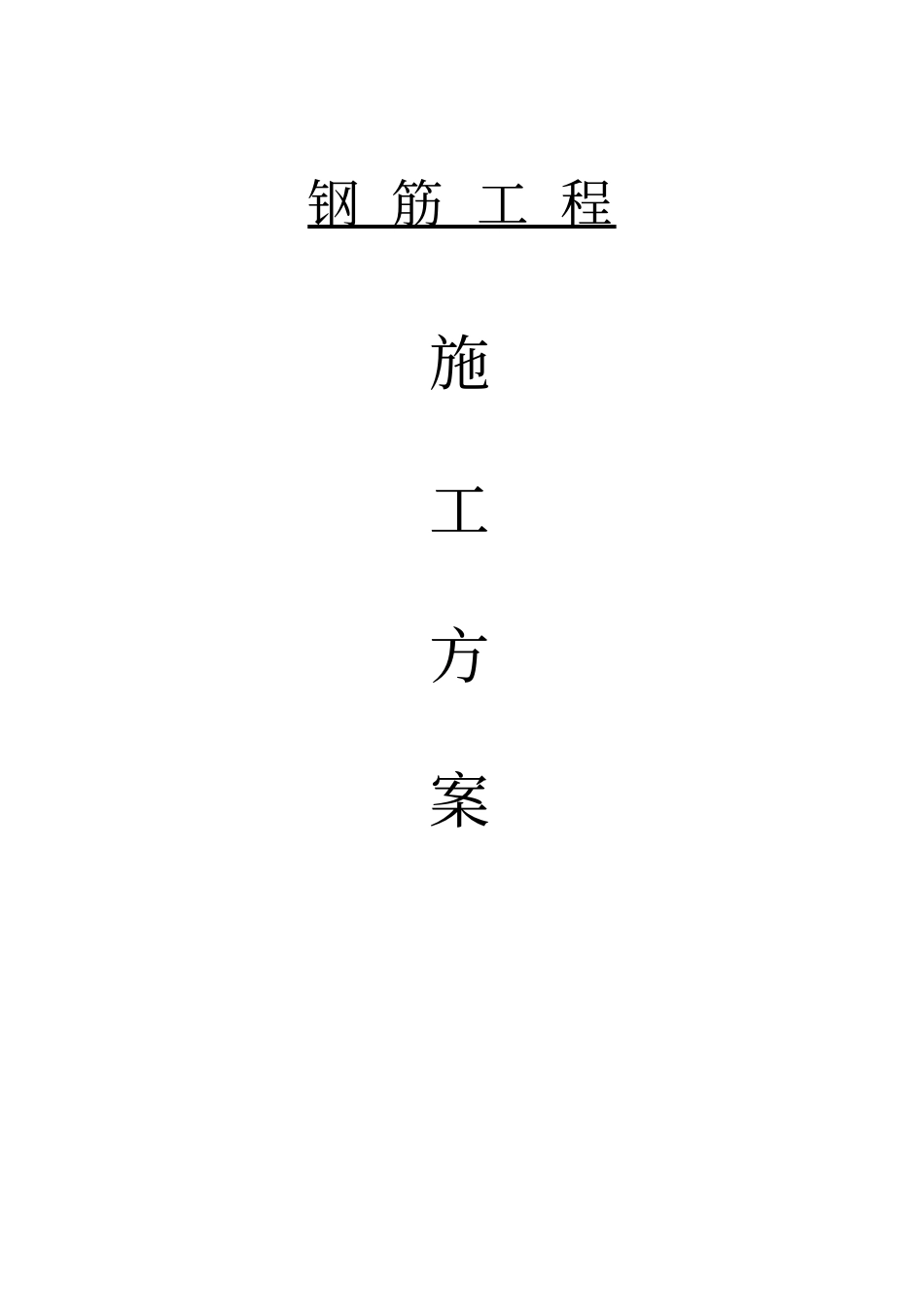

钢筋工程施工方案工程名称：工程部位：钢筋工程NO：编制人意见：签字：年月日审核人意见：签字：年月日审批人意见：签字：年月日目录一、工程概况：1.厦门公安交通指挥中心大楼，地上二十三层，地下一层，建筑物总高为92.85米。工程造价为7909万元，总建筑面积为31997.4m2，其中地上建筑面积为27252.5m2，地下面积为4744.9m2，占地面积为2641.8m2。±，相当于黄海高程7.95米。结构类型为一类高层建筑，框剪结构、框架结构，合同工期645天，开工日期为2002年12月29日，计划竣工日期为2004年10月2日。合同质量等级为市优良。2.本模板工程：剪力墙、矩形柱采用木胶合板：1830×915×19，松木方：2000×95×50；圆形柱采用定型圆弧钢模型，同时采用松木板加工配制定型模；梁、板模采用木胶合板及木方。模型支撑体系为钢管满堂脚手架；核心筒采用木胶合板拼装大模型；楼梯底模采用木胶合板，踏步侧模采用松木板50厚；厨房、卫生间、走道等与楼层的高差用木方栏挡。二、模板工程材料要求：模板工程所需用的材料，选用材质较好的进场，必须要求作相应的检测，木胶合板要作试验后，达到合格要求后方允许使用。松木方、钢管、扣件、松木板、定型模型材料、PVC塑料穿墙管、穿墙对拉螺栓、脱模剂、山型卡等应符合有关验收标准规定。三、模板计算：柱模板计算：柱截面取1100×1100，混凝土浇筑时温度为20℃，混凝土重力密度γc=24KN/m3，采取分节浇筑混凝土，每节浇筑高度2m，浇筑速度v=2m/h。柱模板用19厚胶合板，内楞用φ48×钢管，间距@300，，。经验算，柱模板满足强度和刚度要求（计算过程略）。墙模板计算：墙厚取400mm计算。墙模板用19厚胶合板，内楞采用50×100mm方木沿墙高竖向布置，间距250mm，外楞采用两根并排钢管，间距为500mm，对拉螺栓采用φ12钢筋，间距500×500mm。第一排外楞（螺栓）距楼（地）面小于300mm。混凝土采取分节浇筑，每节浇筑高度，混凝土浇筑速度为h，浇筑时温度为20℃。⑴荷载计算墙木模受到的侧压力为：由F=γc（200/T+15）β1β2v1/2取β1=β2=则F=×24×200/35×1×1×2=m2F=γcH=24×=60KN/m2取二者中的小值,F=KN/m2作为对模板侧压力的标准值,考虑倾倒时混凝土产生的水平荷载标准值4KN/m2,分别取荷载分项系数和。则作用于模板的总荷载设计值为：q=×+4×=KN/m2。⑵验算：①模板验算：强度验算：（取1m高模板计算）则q1=×1=m模板的厚度为19mm，则W=1000×192/6=60167mm3，I=1000×193/12=571583mm4一般按三跨连续梁考虑Mmax==××=则σ=Mmax/W=×106/60167=mm2＜13N/mm2满足刚度验算：刚度验算采用标准荷载，且不考虑振动荷载作用，则q2=×1=KN/m则挠度ω=q2l4/150EI=×2504/150×9×103×571583=0.20mm＜[ω]=250/400=0.625mm满足②内楞验算：用50×100mm方木作内楞则E=50×1003/12=×106mm4W=50×1002/6=83333mm3，外钢楞间距为500mm。强度验算：内钢楞承受荷载按三跨连续梁考虑q3=×=KN/mM=3l=××=则σ=M/W=×106/83333=N/mm2＜fm=13N/mm2满足刚度验算：q2=×=KN/m挠度ω=q2l4/150EI=×5004/150×9×103××106=0.11mm＜[ω]=500/400=1.25mm满足③对拉螺栓验算一个螺栓承受的集中力（拉力）N=××=而每根螺栓承受拉力允许值[N]=Af=π×62×215=24316N=＞N=故满足楼板模板计算：板底模采用19mm厚胶合板，立档、木楞用50×100mm方松木，支撑架用φ48×3.5mm钢管。木楞间距为250mm。板底钢管立杆间距1100×1100，水平杆竖向距离＜1.5m，板厚按130计。⑴、荷载计算：楼板荷载标准值：（取1m宽计算）模板及配件自重：×1=KN/m新浇混凝土自重：24×=KN/m楼板钢筋自重：××1=KN/m施工人员及施工设备荷载：×1=KN/m则楼板荷载设计值q=（++）+×=KN/m⑵、模板验算（按五跨等跨连续梁计算）强度验算Mmax==××=W=bh2/6=1000×192/6=60166.7mm3则σmax=Mmax/W=×106/=N/mm2＜13N/mm2满足要求刚度验算：ω=kwql4/100EI式中取kw=I=bh3/12=1000×193/12=×105mm4代入上式，有ω=××2504/100××103××105=＜[ω]=250/400=满足要求⑶、木楞验算：强度验算：q=×=mMmax==××=W=50×1002/6=83333mm3则σmax=Mmax/W=×106/83333=N/mm2＜13N/mm2满足刚度验算：q=+++×...
